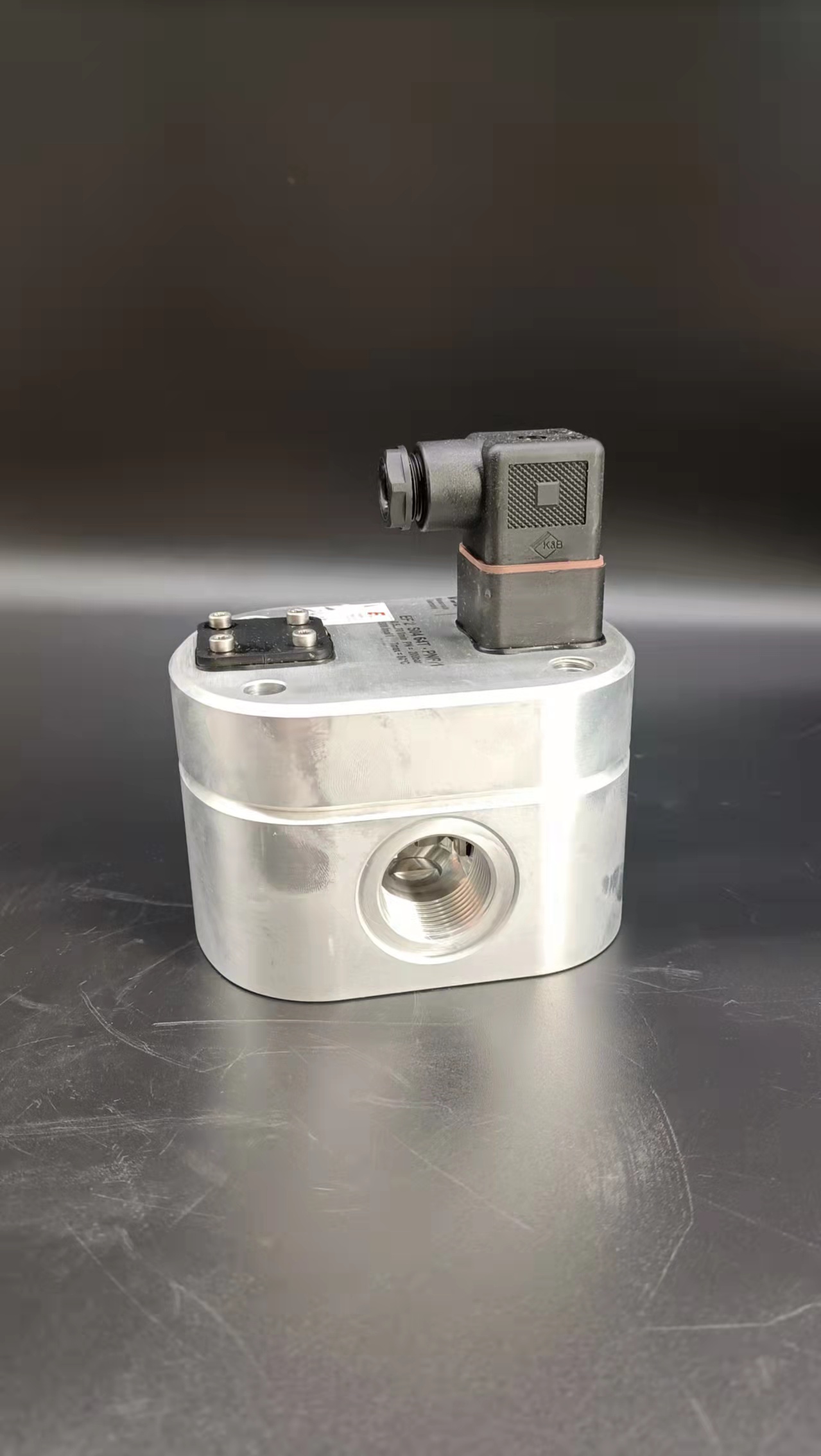

德国VSEVHM02-2/流量计现货价格同时我们还经营：为保证超声波流量计流量测量精度，选择测量点时要求选择流体流场均匀的部分，一般应遵循下列原则：1、被测管道内流体必须是满管。2、选择被测管道的材质应均匀质密，易于超声波传播，如垂直管段（流体由下向上）或水平管段（整个管路中最低处为好）。3、安装距离应选择上游大于10倍直管径，下游大于5倍直管径（注：不同仪器要求的距离会有所不同，具体距离以使用的仪器说明书为准）以内无任何阀门、弯头、变径等均匀的直管段，测量点应充分远离阀门、泵、高压电、变频器等干扰源。4、充分考虑管内结垢状况，尽量选择无结垢的管段进行测量。外夹式流量计传感器安装要点　　时差式超声波传感器安装方式有三种，分别是V法、Z法和W法，如图3所示。　　测量时采用何种安装方式，仪器说明书均有规定，但在边界范围一般比较模糊。如TFX1020P时差式超声波流量计：V型安装法适用测量管径25～400 ㎜，Z型安装法适用测量管径100～2540㎜，W型安装法适用测量管径65㎜以下小管。V型与Z型、V型与W型在适用测量管径均有部分重叠，如遇此情况 则按下列原则选择最佳安装方式：V型安装一般情况下是标准安装方式，使用方便，测量准确。当被测管道很粗或由于被测流体浊度高、管道内壁有衬里或结垢太 厚，造成V型安装信号弱，仪表不能正常工作时，选用Z型安装。原因是使用Z型安装时，超声波在管道中直接传输，没有折射，信号衰耗小。W型安装适于小管， 通过延长超声波传输距离的办法来提高小管测量精度，如图3（c），使用W型安装时，超声波束在管内折射三次，穿过流体四次。 流量传感器安装方式有两种，分别是对称安装和同侧安装。对称安装适用于中小管径（通常小于600㎜）管道和含悬浮颗粒或气泡较少的液体；同侧安装适用于各种管径的管道和含悬浮颗粒或气泡较多的液体。外夹式超声波流量计传感器安装要求1、剥净测量点处附近保温层和保护层，使用角磨砂轮机、锉、砂纸等工具将管道打磨至光亮平滑无蚀坑。要求：漆锈层磨净，凸出物修平，避免局部凹 陷，光泽均匀，手感光滑圆润。需要特别注意，打磨点要求与原管道有同样的弧度，切忌将安装点打磨成平面，用酒精或汽油等将此范围擦净，以利于传感器粘接。2、在水平管段上，两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45°的范围内安装，以防止管内上部流体不满、有气泡或下部有沉淀等现象影响正常测量，如图5所示。3、传感器安装处和管壁反射处必须避开接口和焊缝，如图6所示。4、传感器工作面与管壁之间保持有足够的耦合剂，不能有空气和固体颗粒，以保证耦合良好。  由于金属管浮子流量计的测量管为机械结构.测最时对波动很敏感,经常会出现指针波动严重,甚至影响读数的情况。除了在测量管中加装气阻尼器之外,还可以在指针组件中增加电磁阻尼器,使指针摆动的频率、幅度大幅度降低，使指针指示稳定，刻度值读取变得容易，读取精度更高。   电磁阻尼器的工作原理。电磁阻尼器由磁钢、连接件、金属板等组装后为一体。指针的配重为导电金属铝合金,根据电磁感应定律,配重在磁场中运动，切割磁力线.必然产生感应电动势,从而在配重中产生涡电流;磁场对带电导体必然产生作用力,而此作用力恰好起到阻碍配重在磁场中运动的作用,配重运动的速度越大,产生的反作用也越大,其效果类似于阻尼器,从而使电磁阻尼器起到降低指针摆动频率、幅度的作用.达到稳定的效果。   与现有技术相比，通过增加电磁阻尼器装置,可有效改善金属管浮子流量计的使用效果，使指针的摆动频率和幅度大幅度降低，指针稳定指示,刻度值的读取变得容易，读取精度提高,既提高了效率也保证了精度。  高流速时,电磁流量计中的流体为湍流,且雷诺数越大，流体小尺寸结构越小。但流体整体向前的流速不会因为湍流而减小,这样的情况下可知电磁流量计流体中的非导电物体的尺寸更小。当含水率不变,非导电物体物质半径变小后对电磁流量计的整体流速分布不变、对流量计的磁场分布影响较小。根据式(1)可知，电磁流量计中非导电物质的半径大小对流量计的权重函数是有影响的。  当电磁流量计中心横截面内含有M(M=0,1,2.,-.)个油泡时传感器的权重函数分布情况,本文算例设定M=3权重函数分布情况计算方式。图1为电磁流量计传感器截面内存在3个球形油泡时的结构模型图。其中,x轴与y轴与图1描述--致,图1中只显示了测量区域部分,测量区域流体中存在3个油泡。y正半轴、负半轴与管壁的交点是流量计的电极位置。  图1中3个油泡相互不重叠,此时传感器内部感应电势仍满足Laplace方程。为了对该问题进行求解,需建立2种坐标系,一种是以传感器中心为原点建立的二维直角坐标系(x,y),另一种是以各个油泡中心为原点建立的M个二维极坐标系(ri,θi)。首先在二维直角坐标系下对该问题进行求解(本例M=3),求解感应电势方程时需借用一个辅助的格林函数G,G满足Laplace方程且边界条件  式中,R为电磁流量计半径的长度值;მG/an为电势在半径方向上的导数;δ(θ)为电势G在流量计管壁处所满足的条件,其值仅在电极表面处不为0。当流体中存在油泡时,G表达式为   式中,R为测量管的半径;x与y分别表示测量区域中的位置。  当电磁流量计流体中存在3个油泡时,G=G+G1+G2+G3图2显示了流量计流体截面中存在3个不重叠的油泡时,流量计截面内部权重函数wy分布图;从式(2)以及仿真图中可以发现油泡所在位置权重函数值是0。当然，存在多个油泡分布在不同位置流体中时权重函数分布情况也可以用上述方法计算。  仿真实验中,设定不同大小的非导电物质对电磁流量计权重函数进行仿真,如图3所示为不同大小非导电物质对电磁流量计权重函数的影响。图3中左边的分别为权重函数分布图，右边分别为权重函数等势图,其中R单位为cm。从图3中可见,当电磁流量计中的非导电物质半径越来越小，对电磁流量计的权重函数的影响就越小。  为了更清楚地揭示电磁流量计的权重函数与流量计中非导电物质半径之间的关系,定义c为非导电物质对流量计权重函数的影响的评价指标式中,Wxy为含有油泡等非导电物质时电磁流量计在测量区域坐标(x,y)的权重函数;Wxy0为电磁流量计不含非导电物质时测量区域坐标(x,y)的权重函数;A为权重函数区域(测量区域)。  图4为不同大小非导电物质对流量计权重函数的影响分析图。图4中横轴为非导电物质半径,纵轴为权重函数的影响因子c。从仿真结果可以看出流体中的非导电物质半径较小时,对电磁流量计的权重函数影响越小。在本例中，当流体中非导电物质小于0.02R时,对电磁流量计的权重函数分布几乎没有影响。根据流量计设计要实现的功能，智能金属管浮子流量计的硬件系统实现方案如图2.1所示：本系统主要分为三部分：信号采集模块、信号处理模块以及输出和显示模块，下面将对这三个模块进行简要介绍。(1)信号采集模块：此模块用来实现信号采集功能，系统中核心要采集的是流量信号，除此之外，还需要采集温度和压力信号。这是因为当被测流体为蒸汽时，其密度随温度和压力的变化而变化。为了准确计算出流体的流量，必须要考虑温度和压力变化对流体密度的影响。因此，设计中要实现流量、温度以及压力三种信号的采集。(2)信号处理模块：信号处理模块的基本功能是实现信号的放大、滤波以及A/D转换。此外，系统中采用微控制器MSP430F149对采集信号进行计算、补偿，线性化等智能化处理。(3)输出及显示模块：设计中使用E2PR0M保存累积流量值以及仪表参数值，并将流量信号转换为4?20mA工业标准电流信号输出。同时，使用LCD实时显示瞬时流量和累积流量，最后将金属管浮子流量计测量结果通过CAN总线传送给上位机显示。德国VSEVHM02-2/流量计现货价格针对传统电磁流量计用信号电缆的易受电磁干扰和内部产生较大噪音的性能缺陷，首先根据电磁流量计用信号电缆的特点及其运行环境要求设计了多种结构方案,而后综合考虑电缆抗电磁干扰水平、内部噪音水平、工艺的实现难度和制造成本等因素对相关设计方案进行反复筛选，最终确定了新型低噪音电磁流量计用信号电缆的结构。　　该新型电缆的结构如图1所示。导体为单股退火镀锡软铜线,以提高导体的导电性和防腐蚀性。在导体外绕包一层薄F4(聚四氟Z烯)半导电带,有利于降低导体和绝缘之间的摩擦起电噪音。绝缘采用材料较为纯净.介电常数较小具有一定弹性的聚丙烯绝缘级材料,并采用挤压式挤出,减小绝缘层与导体的向隙。采用对绞组作为信号传输线,由于在两根传输线上感应的电压接近相等,减小了电压差值，提高了信号传输稳定性;对绞组由两种不同颜色绝緣线芯组成,相邻线对对绞节距应不大于100mrmn。对绞分屏蔽纪(即对对绞组进行分屏蔽,每对对绞组外绕包两层聚酯带和--层厚0.04mm铝塑复合带绕包,内置-根7X0.26mm镀锡铜绞线作引流线)有利于对不同对绞组之间信号中音的抑制和隔离。对绞分屏敞组同心式绞合成缆，在对绞分廉蔽组间]填充非吸湿性材料,以保证缆芯圆整。在成缆缆芯外绕包两层聚酯带,再采用铝塑复合带绕包,内置镀锡铜线作引流线,以提高电缆电磁屏蔽能力。总屏敞层外挤包隔离层(隔离护套).隔离层采用绝缘级低密度聚乙烯材料。隔离层外采用铠装层，铠装材料为高导磁合金钢带.其为强磁材料,叮将外来的磁通大部分限制在铠装层的外表面上(仅布少部分能进.人被屏蔽的空间);铠装时对高导磁合金钢带采用纵包焊接,确保其形成.连续圆杜管;铠装层可提高电缆抗电您T扰水平以及对电缆进行加强，减少电缆振动引起的电动势。外护奈采用监色软PVC(聚氯乙烯)护层级电缆材料挤包,实现电缆防护。　　该新型低噪音电磁流量计用信号电缆通过开发新的结构和选用新的材料具有了高抗电磁干扰能力和优异的低噪音性能,可实现信号的高分辨率、高精度和稳定传输:a.通过采用绝缘线芯对绞、对绞铝箔分屏蔽、引流线设置、铝箔总屏蔽、全封闭钢合金铠装屏蔽等综合设计,对内外部电场和磁场形成有效的屏蔽隔离,抑制了内部串音,降低了信号传输的波动性,大大提高了电缆的抗电磁干扰水平,提高了电缆传输信号的准确性和可靠性。在实际工程安装中,电缆也不必穿金属管敷设，可降低工程成本。b.采用镀锡导体以及导体外设置F4半导电带,有利于降低导体和绝缘之间的摩擦起电噪音,同时电缆整体设计结构紧凑,尤其是钢合金铠装层的设计,使得电缆内部相对滑动少,一定程度上也减少了电缆内部摩擦起电噪音的产生,这样可以将原始噪音降低2~3个数量级,极大地提高了传输信号的分辨率和精度,减小了电磁流量计的计量误差,大大提高了电磁流量计的计量准确性、精确性和可靠性,完全可满足微量精确计量场合的使用要求。  高流速时,电磁流量计中的流体为湍流,且雷诺数越大，流体小尺寸结构越小。但流体整体向前的流速不会因为湍流而减小,这样的情况下可知电磁流量计流体中的非导电物体的尺寸更小。当含水率不变,非导电物体物质半径变小后对电磁流量计的整体流速分布不变、对流量计的磁场分布影响较小。根据式(1)可知，电磁流量计中非导电物质的半径大小对流量计的权重函数是有影响的。  当电磁流量计中心横截面内含有M(M=0,1,2.,-.)个油泡时传感器的权重函数分布情况,本文算例设定M=3权重函数分布情况计算方式。图1为电磁流量计传感器截面内存在3个球形油泡时的结构模型图。其中,x轴与y轴与图1描述--致,图1中只显示了测量区域部分,测量区域流体中存在3个油泡。y正半轴、负半轴与管壁的交点是流量计的电极位置。  图1中3个油泡相互不重叠,此时传感器内部感应电势仍满足Laplace方程。为了对该问题进行求解,需建立2种坐标系,一种是以传感器中心为原点建立的二维直角坐标系(x,y),另一种是以各个油泡中心为原点建立的M个二维极坐标系(ri,θi)。首先在二维直角坐标系下对该问题进行求解(本例M=3),求解感应电势方程时需借用一个辅助的格林函数G,G满足Laplace方程且边界条件  式中,R为电磁流量计半径的长度值;მG/an为电势在半径方向上的导数;δ(θ)为电势G在流量计管壁处所满足的条件,其值仅在电极表面处不为0。当流体中存在油泡时,G表达式为   式中,R为测量管的半径;x与y分别表示测量区域中的位置。  当电磁流量计流体中存在3个油泡时,G=G+G1+G2+G3图2显示了流量计流体截面中存在3个不重叠的油泡时,流量计截面内部权重函数wy分布图;从式(2)以及仿真图中可以发现油泡所在位置权重函数值是0。当然，存在多个油泡分布在不同位置流体中时权重函数分布情况也可以用上述方法计算。  仿真实验中,设定不同大小的非导电物质对电磁流量计权重函数进行仿真,如图3所示为不同大小非导电物质对电磁流量计权重函数的影响。图3中左边的分别为权重函数分布图，右边分别为权重函数等势图,其中R单位为cm。从图3中可见,当电磁流量计中的非导电物质半径越来越小，对电磁流量计的权重函数的影响就越小。  为了更清楚地揭示电磁流量计的权重函数与流量计中非导电物质半径之间的关系,定义c为非导电物质对流量计权重函数的影响的评价指标式中,Wxy为含有油泡等非导电物质时电磁流量计在测量区域坐标(x,y)的权重函数;Wxy0为电磁流量计不含非导电物质时测量区域坐标(x,y)的权重函数;A为权重函数区域(测量区域)。  图4为不同大小非导电物质对流量计权重函数的影响分析图。图4中横轴为非导电物质半径,纵轴为权重函数的影响因子c。从仿真结果可以看出流体中的非导电物质半径较小时,对电磁流量计的权重函数影响越小。在本例中，当流体中非导电物质小于0.02R时,对电磁流量计的权重函数分布几乎没有影响。德国VSEVHM02-2/流量计现货价格1.电磁流量计在浆液中的特别安装要求  首先，要对电磁流量计的特别安装要求进行分析，首先要了解此电磁流量计相对于其它一些流量计在特征方面有什么不同之处,电磁流量计的特点在于采用了法拉第的电磁感应定律，测量方法主要以直接测量的方式进行。并且，在测量结果上不受到流体密度、粘度、温度以及压力的影响，没有阻流件与相应的压力损失,同样也不会在高流速的情况下发生一些气体腐蚀的现象。不过，由于在实际的安裴过程中没有采用科学的安装方法以及严格安装电磁流量计的特别安装要求,部分电磁流量计极易在实际的运作中造成仪表测量误差的出现，严重的还会造成仪表的损坏。在进行电磁流量计的安装过程中,需要严格按照安装流程进行操作，由于现场操作的复杂性,为了确保电磁流量计可以在运行效果上达到一个较好的操作水平,可以进行三台以及电磁流量计的统一安装操作，在气化炉的顶部进行安装，从而进一步增强测量效果，同时延长流量计的前直管段的使用方式，以便解决加压泵在工作过程中造成的脉动影响。2.电磁流量计使用方法建议　　在单机进行试车阶段，需要严格安装使用方式提示，禁止对电磁流量计进行送电。气化炉在停车后，需要对电磁流量计先进行停电操作,然后再对其进行清洗，主要足清洗其中的管线，避免因电磁流量计内部的传感器励磁形成的磁场吸附了电极周围的铁锈而造成最终清洗效果的降弱。在正常的运行阶段,如果发现电磁流量计发生-些波动或干扰现象的出现，需要对其原因进行分析，主要的原因可以概括为如下几个方面:第一为泵引发的波动因素，主要因为煤浆泵在某个工作时间内出现了异常工作效果，整体的流量值发生变化的可能性不大,但由于流量脉动的变化波动量也随之发生了较大的变化。第二为煤浆引起的波动，前文提到，煤浆属于混合物，其中不仅含有煤水化合物，还包括一些金属颗粒,随着这些金属颗粒含量的增多,尤其是电极周围堆积的金属颗粒随着电极压力的形成逐步增加,从而造成停车现象的出现。第三为电磁流量计输出信号的尖脉冲千扰，因为煤浆含有的大颗粒金属摩擦导致电极之间瞬间产生尖脉冲信号干扰，井且电磁流量计内部的传感器受到温度的影响，使得煤浆管线的冲洗难度不断增加。3.电磁流量计的特殊加工　　在进行电磁流量计的特殊加工过程中,要使用锰合金等特殊材质的加工方法进行防护冲刷磨损套的制作。对一些电磁流量计的碳化效果,电磁干扰效果的主要作用是指在防护冲刷效果的基础.上,以电磁流量感应为防护基础，以电极防护标准作为碳化防护效果的主要依据,根据电磁流量计加工的特性，在实际的应用效果上进行特殊加工。针对铁磁性质的干扰，需要进行水煤浆磁过滤操作，在经济条件允许的情况下可以采用不锈钢的输送管道,并定期对电磁流量计内部进行检查与清理。针对电磁流量计的参数设定问题，不能按照最佳的安装条件时测定的参数进行，也不能牺牲灵敏度弥补脉动流造成的波动,建议整体的阻止时间不应操作三十秒这一区间范围。值得一"提的是,只有在进行防护检修的过程中，才能最终确定相应的电磁流量参数,应当建c起统一的标准积极发挥其计量参数的特长与优势。对于超声波流量计，流量修正系数K定义为沿超声流量计信号传播声道上的线平均流速Lv与管道截面平均流速Vs的比值。由式(2-13)和式(2-14)可以得到层流状态下的流量修正系数 K 为由式(2-17)和式(2-18)可以得到湍流状态下的流量修正系数K为根据表1可以得到不同雷诺数下湍流流态的流量修正系数K，而在实际工程应用中，当管道内流体雷诺数Re＜105时，湍流状态流量修正系数K为 当管道内流体雷诺数Re＞105时，湍流状态流量修正系数K为　　上述对于流量修正系数的分析是基于超声波流量计处于理想的安装条件下，即安装处管道内流体充分发展。实际流量修正系数不仅与雷诺数有关，还与管道的安装状况、流量计上下游管段长度等因素有关。通常情况下管道内实际流态分布与理想流态分布有偏差，对流量计的测量精度产生影响，因此在管道布置和流量计安装时，一般要求上游直管段大于10倍管道内径，下游直管段要大于5倍管道内径。电磁流量计中通常采用两类基本的励磁波形，一种是方波，另一种是正弦波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接测量管道产生巨大的涡流损耗和磁滞损耗，同时也给测量带来由电磁感应引起的同相和正交干扰。在方波励磁模式下，由于电极会出现极化现象，导致采集的感应电压信号不够准确。方波励磁模式中，在测量非导电液体时，相对较高的励磁频率，比如10Hz到200Hz，可以用来获得好的动态特性或者获得合理的信噪比，但是这种励磁方式有一个严重的问题，其变压器效应会引起流量计的零点漂移并影响测量精度。　　为了避免以上极化现象和变压器效应，减少干扰，本文研究中采用了一种三值方波励磁方式，如图4-5所示，线圈的励磁信号有正、零和负三种值。　　本文采用固态继电器和直流电源的方式产生三值方波励磁电压，其结构如图4-6所示。　　在该电磁流量计励磁方案中，使用LabJackU12控制输出三值方波的模拟量电压信号，通过4个固态继电器组成的开关系统，直接作用到励磁线圈上。1)电磁流量计传感器内流体的流动方向必须与传感器上流动方向一致;2)必须保证电磁流量计传感器测量管内在所有时间始终充满被测流体，电磁流量计传感器不能在不满管和有可能出现空管情况下工作;3)电磁流量计传感器应选取管内流体脉动较小的位置作为测量点。一般情况下，离泵、阀门等较远的地方，仪表指示比较平稳，波动较少;4)测量双相流体时，应选择不易引起相分离的地方;5)对于聚四氟乙烯衬里的传感器，应避免安装在负压管道和有可能产生瞬间负压的地方;6)要避免容易产生液体电导率不均匀的场所，如添加液的电导率与基液不同，加液点最好设在传感器下游。　　根据经典理论，电磁流量计传感器测量管内流速分布为轴对称时，电磁流量计的测量准确度不受流速分布的影响。
