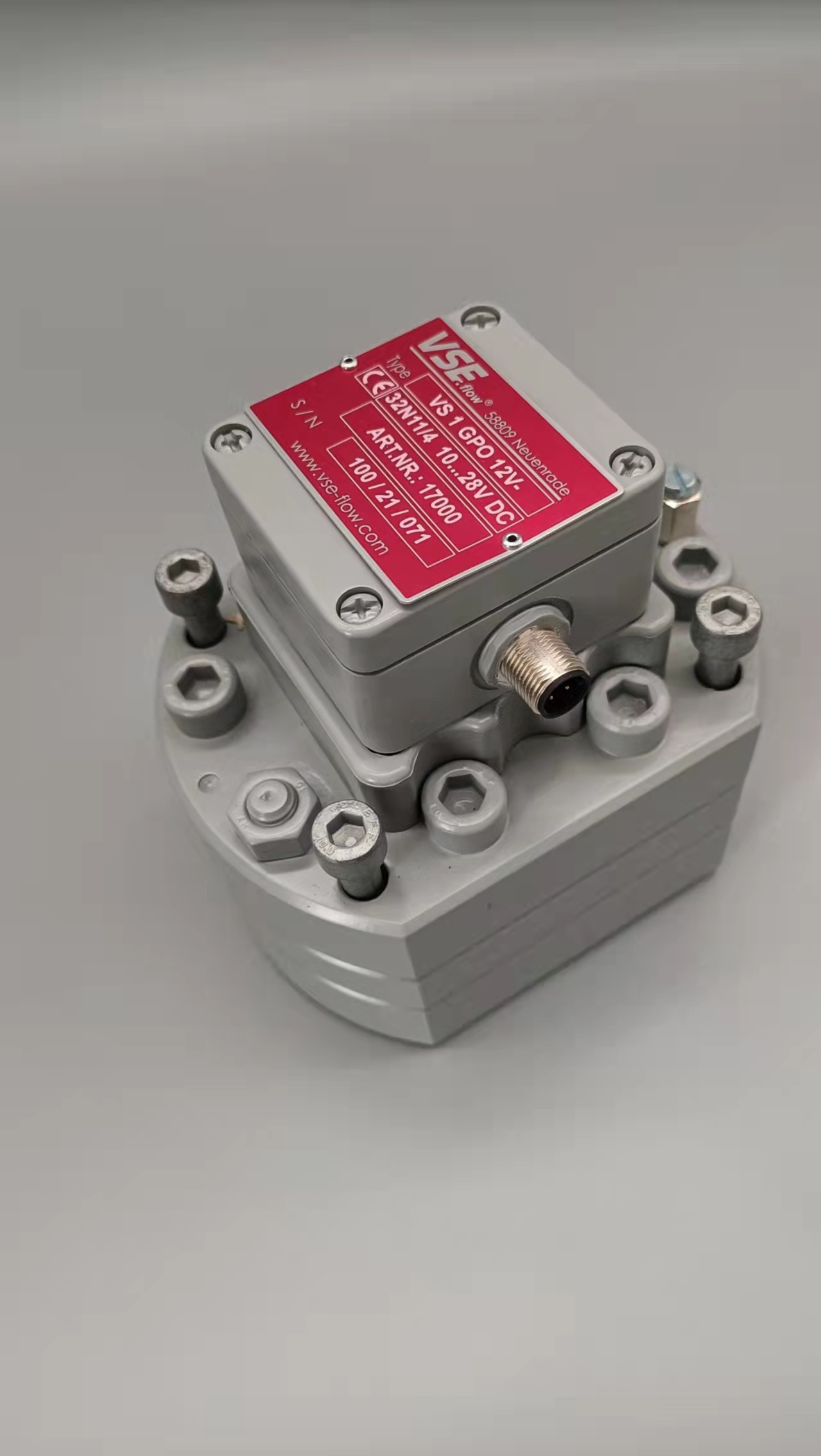

德国VSEVS1 0.1/16EP012V32W15/410...28VDC流量计样册同时我们还经营：1.一般要求：●供电电缆与电磁流量计信号电缆分开铺设,电缆槽分开,穿线管分开.●电缆进入一次表采用挠性防爆软管或者波纹管进行保护.护线帽和密封接头要拧紧,必要时加防水胶带做二次保护.穿线管检查是否有毛刺,如果穿线管较粗,则采用防火胶泥进行封堵.●电缆在入口处留出U型弯,同时穿线管出线口要低于表头,防止雨水进入表头.●动力电缆如果为单股铜芯则可以不用压线鼻子,但是必须标识零线,火线及接地线及来线位置.●信号电缆一般为多芯软线,必须压线鼻子或者涮锡,同时标识位号及来线位置.在系统侧电缆留有一定余量,屏蔽层在系统侧单侧接地.●无论供电电缆还是信号电缆,在接线前必须进行校线.●现场一次表入水口及出水口双侧接地.接地线采用绿,黄双色线,确保接地牢靠,同时接地极为等电位.2.详细接线说明：　　电磁流量计接线一般有以下几种信号：供电接线,4～20mA信号输出,上限报警输出,下限报警输出,通讯信号等●电磁流量计一般采用220V交流供电或者24V直流供电.本项目污水流量计采用220V交流供电.●该电磁流量计为四线制,自控系统卡件接收4～20mA信号按照四线制方式连接.●上,下限报警输出均为二次表内集电极开路输出,为无源输出,自控系统DI卡输出24V.实际设计时报警信号不接入自控系统,在自控系统内对瞬时流量设置高,低限报警值.●通讯信号一般采用485通讯.采用两线制带屏蔽通讯专用电缆.●如果采用脉冲信号,则需要自控系统提供脉冲卡件.本项目从成本角度考虑采用4～20mA信号.作为流量计,首先需要确定它的通径和流量测量范围即确定传感器测量管内流体的流速范围。　　流量计量程范围的选择对提高流量计工作的可靠性及测量精度有很大的关系根据不低于预计的最大流量值的原则选择满量程.正常常用流量最好超过满量程的50%这样就可以获得较高的测量精度。　　传感器通常选用与工艺管道相同的通径或者略小些.在量程选定的情况下通径的选择是根据不同的测量对象以及传感器测量管内流体流速的大小来决定的.电磁流量计所测流体的流速从其测量原理本身考虑可以选得很高有些场所曾选到10m/s但在一般使用条件下,考虑到管道中流体的流速与压力损失的关系流速选择在2~4m/s为最适宜.在特殊情况下要按照不同的使用条件来确定。例如对于带有有颗粒造成管壁磨损的流体常用流速选为≤3m/s对于易粘附管壁的流体常用流速则选为≥2m/s.在测量纸浆时流体的流速提高到4m/ s 以上,可以达到自动清除电极上附着纤维的目的。　　确定了流速以后流量计传感器的通径可以根据下述关系式确定。电磁流量最大流量选择参考图  管道式大口径流量计的在线校准方法，一般为标准表比对法、利用蓄水池作为测量容器的液位落差法和检测电气参数法，比如CJ/T364-2011《管道式电磁流量计在线校准要求》中，规定了标准表比对法和电气参数检测法。在不得已情况下采用验证方法，如经常采用的物料平衡法、热量平衡法、设备能力法、流量增量验证法等。近年来发展起来的非实流法校准液体超声流量计的现场校准方法，主要是通过测量声速来实现液体超声流量计现场校准，适用特大口径的流量计,如国家颁布实施的JJF1358--2012《非实流法校准DN1000~DN15000液体超声流量计校准规范》。  本文在线校准试验采用1.0级夹装式时差法.超声流量计作为标准表，被测流量计是管道大口径电磁流量计，校准测量时间为20~30min。在线校准方法参照JJG1033--2007《电磁流量计检定规程》和CJ/T364-2011《管道式电磁流量计在线校准要求》。2012年、2013年的部分试验结果如表2所示，其余约60台电磁流量计的试验结果以计量误差分布图给出，如图1所示。  从表2和图1中可以看出，其计量误差大部分在±5%左右，但有的误差甚至超过±10%，最大的计量误差接近±20%。究其原因，除流量计选型有误(实际管道流速在电磁流量计规定流速的下限附近或以下)，安装不规范.(如阀门件扰流等)，直管段不足和存在非满管流等缺陷需要进行改造外，还有现场在线校准.时诸多因素的影响。超声波流量计目前通常采用三种安装方式:W型，V型，Z型。根据不同的管径和流体特性来选择安装方式，通常W型适用于小管径(25～75mm)，V型适用于中管径(25～250mm)，Z型适用于大管径(250mm以上)，总之，为了提高测量的准确性和灵敏度，选择合适的安装方式，使得测量信号(即差值)与二次仪表相匹配。　　为了保证仪表的测量准确度，应选择满足一定条件的场所定位:通常选择上游10D、下游5D以上直管段;上游30D内不能装泵、阀等扰动设备。1、零流量的检查　　当管道液体静止，而且周围无强磁场干扰、无强烈震动的情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。同时零点也可通过菜单进行调整。2、仪表面板键盘操作　　启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、最小速度、最大速度等。只有所有参数输入正确，仪表方可正确显示实际流量值3、流量计的定期校验　　为了保证超声波流量计的准确度，我们进行定期的校验，通常我们采用更高精度的便携式流量计进行直接对比，利用所测数据进行计算:误差=(测量值-标准值)/标准值，利用计算的相对误差，修正系数，使得测量误差满足±2%的误差，即可满足计量要求。该操作简单方便，可有效提高计量的准确度。德国VSEVS1 0.1/16EP012V32W15/410...28VDC流量计样册1.环境条件  电磁流量计安装分为两种:一体式和分体式。(1)现场和环境较好的条件下，一般选用一体式，即传感器和转换器组装成一体。(2)分体式电磁流量计即传感器和转换器分开装于不同地点，一般出现以下情况时选用分体式:①环境温度或流量计转换器表面受辐射温度超过60℃;②管道振动较大的场合:③对传感器的铝壳严重腐蚀的场合:④现场湿度较大或有腐蚀性气体的场合:⑤流量计装在高空或不方便调试的场合。2.防爆及防护等级  根据环境要求，选择本安、隔爆型电磁流量计或普通型，并且满足一定的防护等级，按规范进行安装，提高仪表的安全性。3.电极材料  导电介质在电磁流量计管内通过时，在外加磁场的作用下产生感应电势，电极的作用就是把产生的电动势引出来,然后放大、输出标准信号。电极直接跟介质接触，因此，应根据介质的化学性质，选择合适的电极，以免出现腐蚀。常用的电极材质有钽、钛、316L、HC、铂铱合金、碳化钨等。4.接地环或接液环  电磁流量计的输出信号比较小，一般只有2.5~8mV,小流量时信号可能低至几微伏，外界稍有干扰就会影响测量精度。因此，仪表外壳、测量管、介质、仪表屏蔽线等要做好等电位连接，并进行可靠、单独接地。与介质连接的金属部.分，就叫接地环或接液环。接地环的材料选择--般考虑经济性和耐腐蚀性，对于大口径的金属管道上的电磁流量计，为了节约成本，可以不设接地环，将流量计的法兰和管道连起来然后再接地;如果电磁流量计用在小口径的管道上或用在非金属管道上，必须设置接地环。5.内衬材料  内衬主要作用是绝缘，预防电极短路，同时保护测量管不受介质腐蚀。常用的内衬材料包括:聚氨酯橡胶、PFA、天然软橡胶、EPDM橡胶，选择时应根据介质温度、腐蚀性、是否含有固体颗粒、耐磨性能等情况，选择合适的内衬，延.长仪表使用寿命。6.供电电源  一般厂家的电磁流量计采用四线制接线，信号线与电源线分开，可以采用交流220V电源供电，也可以采用直流24V电源供电。原则上采用直流24V安全电源供电，特别是在易燃易爆的环境。1.合理安装　　换能器是组成超声波流量计的主要结构，如果换能器安装不合理，必然会影响超声波流量计的应用效果。因此，在具体安装中，必须充分结合实际情况，综合考虑换能器的安装位置及打开方式，尤其是在选择位置上，既要保证换能器可以和上、下直管紧密连接，也要尽量避开变频调速器、电焊机等干扰较大的位置。安装方式有三种，一种是对贴安装，一种是V形安装，另一种是Z形安装。如果选择了多普勒式超声波流量计，则在安装中尽量选择对贴式安装方法。如果选择了时差式超声波流量计，既可以选择V形安装方式，也可以选择Z形安装方式。多数情况下，如果管径小于200mm，宜采用V形安装方式。如果管道直径大于200mm，则要选择Z形安装方式。针对既能采用Z形安装方式，也可以采用其他安装方式的，要尽量选择Z形方式，因为，Z形方式安装的换能器超声波信号最强，运行过程也比较稳定。2.及时校核　　虽然超声波流量计具有很强的抗干扰性和抗污染性，但如果长时间使用，也会影响运行的精度，为解决这一问题，可在超声波流量计中配置一台同类型的便携式超声波流量计，对现场仪表进行定期校核。坚持一装一校核的原则，保证超声波流量计选型合理、安装调试达标，以便对每台安装之后的超声波流量计进行合理校核。此外，还要在线对超声波流量计发生的突变情况进行校核，通过便携式超声波流量计开展及时校核，以找到发生突变的根源，以便开展有针对性的检修和处理。3.定期开展维护　　和传统流量计相比，超声波流量计的维护量比较小，尤其是对外贴式安装换能器而言，要保证安装之后没有水压损失，也不存在潜在漏水，定期检查超声波流量计中的换能器是否存在松动情况，和管道之间的连接情况是否良好，发现问题及时处理，保证超声波流量计能够持续稳定运行。智能电磁流量计的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。电磁流量计设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便。　　　智能电磁流量计在试运行过程中会产生的问题，一般是由于安装的问题或选型的问题引起的，而在正常运行期间发生的问题一般是由于工作条件变化或出现新干扰源等问题引起的。所以在正常运行期间的问题一般都可以归结为仪表抗干扰能力的问题。下面小编就简单分析一下智能电磁流量计输出晃动的原因及解决办法：一、智能电磁流量计输出晃动大体上可归纳为这几点：1、流动本身是波动或脉动的，实质上不是电磁流量计的故障，仅如实反映流动状况；2、管道末充满液体或液体中含有气泡；3、外界杂散电流等电、磁干扰；4、液体物性方面（如液体电导率不均匀或含有较多变颗粒／纤维的浆液等）的原因；5、电极材料与液体匹配不妥。二、电磁流量计检查程序：　　　　智能电磁流量计输出晃动的流程：先按流程图考急作初步调查和判断，然后再逐项细致检查和试排除故障。流程所列检查顺序的先后原则是：1、可经观察或询问了解无须作较大操作的在前，即先易后难；2、按过去现场检修经验，出现频度较高而今后可以出现概率较高者在前；3、检查本身的先后要求。若经初步调查确认足后几项故障原因，亦可提前作细致检查。　　　检查智能电磁流量计管内液体是否冲满，如没有充满，那么传感器处于水平安装位置或垂直安装流动的位置应特别注意，改换到能完全冲满的位置，如垂直安装流动的位置。卡装式涡轮流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强可获得很高的频率信号（3-4kHz），信号分辨力强范围度宽，中大口径可达1:20，小口径为1:10结构紧凑轻巧，安装维护方便，流通能力大适用高压测量，仪表表体上不必开孔，易制成高压型仪表涡轮流量计传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便1、旋进旋涡流量计无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；2、采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；3、智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；4、采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；5、采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；6、采用EEPROM技术，参数设置方便，可*保存，并可保存长达一年的历史数据；7、转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；8、配合本公司的FM型数据采集器，可通过因特网或者网络进行远程数据传输；9、压力、温度信号为变送器输入方式，互换性强；10、旋进旋涡流量计整机功耗低，可用内电池供电，也可外接电源。1.流量测量　　现阶段，涡轮流量计对脉动流的直接测量还存在很大困难，但可通过误差方程分析、实验室试验和专业的脉动流量误差检测设备检测分析某一特定脉动流的测量误差。前两种方法基于脉动流的振幅和频率的可测量性，振幅和频率的测量可通过激光多普勒技术、热线风速仪法等。专业的脉动流量误差检测设备已有设备制造厂家在生产。1.1误差方程分析　　通过对机翼理论的研究，可列出涉及惯量、夹角、叶轮半径、角速度等参数的误差运动方程，通过编程可求得针对某一特定涡轮流量计的不同振幅和频率脉动流的测量误差。依据动量守恒定律，可列出包含流速、切线速度等参数的非线性微分方程，通过计算和分析可理论推导测量误差。1.2实验室试验　　现场实测脉动流的特性，采用已知标准体积压缩空气，在实验室模拟脉动流，将测量值与标准体积进行对比，分析测量误差。1.3误差检测设备检测　　上海某公司生产的一种燃气脉动流误差检测设备，可较精确地测得脉动误差值，但暂未在山西省广泛应用。在绝大多数燃气公司的实际运行管理过程中，脉动流的特性参数无法在日常运行监测数据中获取，因此，主要定性地说明脉动流对涡轮流量计计量偏差的影响。2.测量误差　　已有很多学者针对脉动流对计量的影响进行了研究。分析结果可知，由于叶轮受流体加速影响小，受流体减速影响大，计量始终存在正供销差。此外，正供销差取决于脉动流的振幅和频率，整体来说，如果脉动流频率大于叶轮角频率时正供销差值较大，脉动振幅增大时正供销差值也随之增大。3.脉动流对计量结果影响　　A分输站涡轮流量计距离上游最近的压缩站（往复式压缩机增压）不到7km，且该分输站工艺布置紧凑。据实地测量，流量计上游直管段长度约为6Dn（Dn为涡轮流量计口径，mm），下游直管段长度约为4Dn。此外，7km管道沿线地势高低不平，加之煤层气气质水含量较大，导致在低洼处极易形成积液，积液也会造成脉动流。　　2020年8—10月期间，下游公司发现正供销差持续增大时，对A分输站和B分输站的涡轮流量计进行了标定，但标定结果均为合格。随后下游公司在2020年11月5—7日对A至B分输站段管线进行了清管作业，共清出污水杂质约23t，清管完成后正供销差明显减小。清管前后实际供销差数据如表6所示。　　除此之外，通过日常对气体涡轮流量计的运行监测，供气瞬时流量每次显示数据都在变化，且在一定时间内在1个值上下频繁波动（波动幅度约为依20%）。综合上述情况，该输气管道存在脉动流的可能性很大。脉动流会造成正供销差影响，对下游接气单位不利，因此有必要对脉动流的影响进行修正。德国VSEVS1 0.1/16EP012V32W15/410...28VDC流量计样册1.动态励磁技术  所谓电磁流量计动态励磁技术，就是在三值矩形波励磁的基本前提下，根据现场流体状态对调整励磁频率进行适当的调整，从而提高测量的稳定性。现阶段，因为T业施工现场管路比较复杂，阀门、弯头、分支管以及变径管等对流体流态的影响比较大，并且支管路比较短，这样就不足以消除以上组件对流体的扰动。在这一工作环境下，通常电磁流量计稳定性比较差，这样就需要手动设置阻尼系数来提高测量的稳定性。但是阻尼会使流量测量跟踪速度比较慢，并且没有办法及时反应流量的变化，而动态励磁技术可以很好的解决这一-问题，倘若体波动比较大，就需要自动增大励磁周期，提高测量稳定性。对于比较复杂的环境，应该采用动态励磁技术与阻尼设置两者相结合的方式来提升液体测量的稳定性。2.信号处理系统  所谓信号处理系统，就是前置放大电路对接收的流量信号进行有效处理，并且在抑制噪声和干扰的时候，对收到的微弱流量信号进行放大。同时采用整形电路将差动的双端流量信号转变成单端流量信号，采用A/D转换电路将流量信号转变成数字量，随后将数字量进入单片机对数字进行计算，从而得到流速值和流量值。而智能信号处理系统能够很好的解决这些问题，首先对液体的电导率进行检测，随后根据电导率自动的选择波电容、电阻等，对不同电导率液体流量进行测量，从而达到提高测量精度的目的。3.误差修正技术  针对电磁流量计的误差，应该采用零点校正与基本误差修正相结合的方法，公式如下:V=kE-V0;其中V代表液体实际流速;k代表基本误差修正系数，E代表实测流速转换的数字量，V0代表零点偏移量。在进行误差修正的时候，应.该根据流量计传感器特性进行流量分段修正方法的引进，并且根据《电磁流量计》的规章制度，对流量检定点进行划分，.例如:Qmax(流量测量上限)、Qmin(流量测量下限)等，并且对其进行分阶段性的修正，从而就能有效满足测量精度的具体要求。涡轮流量计作为速度式仪表,以动量矩守恒为基础,涡轮流量计基本力矩平衡方程为[1]: 式中 Tb一轴与轴承的粘性摩擦阻力矩(流动产生的力矩); Td一涡轮流量计转动的驱动力矩; Th一轮毂表面的粘性阻力矩; Tm一磁电阻力矩和轴与轴承的机械摩擦阻力矩之和; T1一叶片顶端与传感器外壳的粘性摩擦阻力矩; Tw一轮毂端面粘性摩擦阻力矩; J一涡轮的转动惯量; ɷ-涡轮转动的角速度。   当流速较低时,涡轮流量计处于静止状态,此时角速度ɷ非常低,接近于0,Tb和Tw也可以忽略不计。在这种情况下，式(1)可以简化为:   由式(2)可以看出提高驱动力矩是降低涡轮流量计启动排量的一-条捷径。如图1所示，传统涡轮流量计入口端是直管段和轴向导流片,流体流经涡轮叶片之前只有轴向速度,对涡轮的驱动力矩只是对涡轮叶片作用力的径向分力产生的力矩。因为涡轮叶片螺旋角为45°,如果将导流片改为螺旋角为-45°的螺旋导流片(图2),当流体进入导流片时会产生旋转,方向与涡轮叶片正交,使得流体在轴向流动速度不变的基础上增加了径向的旋转运动,流体的旋转方向与涡轮叶片的转动方向一致,在相同流量条件下,增加了流体对涡轮叶片的驱动力,实现降低启动排量和提高分辨率的目的,整体结构如图3所示。  管道式大口径流量计的在线校准方法，一般为标准表比对法、利用蓄水池作为测量容器的液位落差法和检测电气参数法，比如CJ/T364-2011《管道式电磁流量计在线校准要求》中，规定了标准表比对法和电气参数检测法。在不得已情况下采用验证方法，如经常采用的物料平衡法、热量平衡法、设备能力法、流量增量验证法等。近年来发展起来的非实流法校准液体超声流量计的现场校准方法，主要是通过测量声速来实现液体超声流量计现场校准，适用特大口径的流量计,如国家颁布实施的JJF1358--2012《非实流法校准DN1000~DN15000液体超声流量计校准规范》。  本文在线校准试验采用1.0级夹装式时差法.超声流量计作为标准表，被测流量计是管道大口径电磁流量计，校准测量时间为20~30min。在线校准方法参照JJG1033--2007《电磁流量计检定规程》和CJ/T364-2011《管道式电磁流量计在线校准要求》。2012年、2013年的部分试验结果如表2所示，其余约60台电磁流量计的试验结果以计量误差分布图给出，如图1所示。  从表2和图1中可以看出，其计量误差大部分在±5%左右，但有的误差甚至超过±10%，最大的计量误差接近±20%。究其原因，除流量计选型有误(实际管道流速在电磁流量计规定流速的下限附近或以下)，安装不规范.(如阀门件扰流等)，直管段不足和存在非满管流等缺陷需要进行改造外，还有现场在线校准.时诸多因素的影响。电磁流量计的特点  电磁流量计的原理决定了其具备如下特点:1.传感器内既没有叶轮，也没有旋涡发生体和探头，因而也就从根本.上避免了回收水中的杂物、泥沙等对叶轮的缠、卡及对旋涡发生体和探头的包围等因素造成的计量不准或计量停止的现象。2.测量不受被测液体的密度、粘度、温度、压力和导电率变化的影响,.所以特别适用于尾矿回收水这种泥沙浓度随回收水t多少而变化的液体的测量。3.传感器电极结构多样化，可根据不同的应用条件选择叮拆卸式、固定式和刮刀式电极，特别是刮刀式电极，可在不停被测介质的情况下对电极进行清理，应用起来非常方便.4.安装方便，可水平、垂直或倾斜任意角度安装，对下游直管段要求较低，且衬里和电极有多种材料可供选择，所以有耐腐蚀和耐磨等特点。5.仪表采用了:态方波励磁技术，先进的小信号处理技术和软件技术，抗干扰性能强，精度稳定可靠。6.仪表不能测址气体、油品、有机溶剂等不导电介质。电磁流量计应用与效果我们在安装使用过程中,除了满足常规的要求外,着重强调了如下几点:1.选择的安装地点保证了电磁流量计在计量时传感器内时刻注满介质，且上游有5D,下游有2D以上的直管段,有足够的安装检修空间;2.安装流量计时做了面积约2m²的接地网,.接地网离地面要有足够的深度，并在掩埋接地网时撒了部分工业用NaCI以确保传感器接地电阻小于102;3.由于安装地点离电机和配电盘较近,为防止电磁干扰,我们把整个一体式流量计用铁箱全部罩住进行了屏蔽，并将屏蔽铁箱单独可靠接地(抄读数字时打开铁箱读数);4.在使用过程中,每半年清理一次传感器电极,以防止上面的污垢影响信号的输出。
