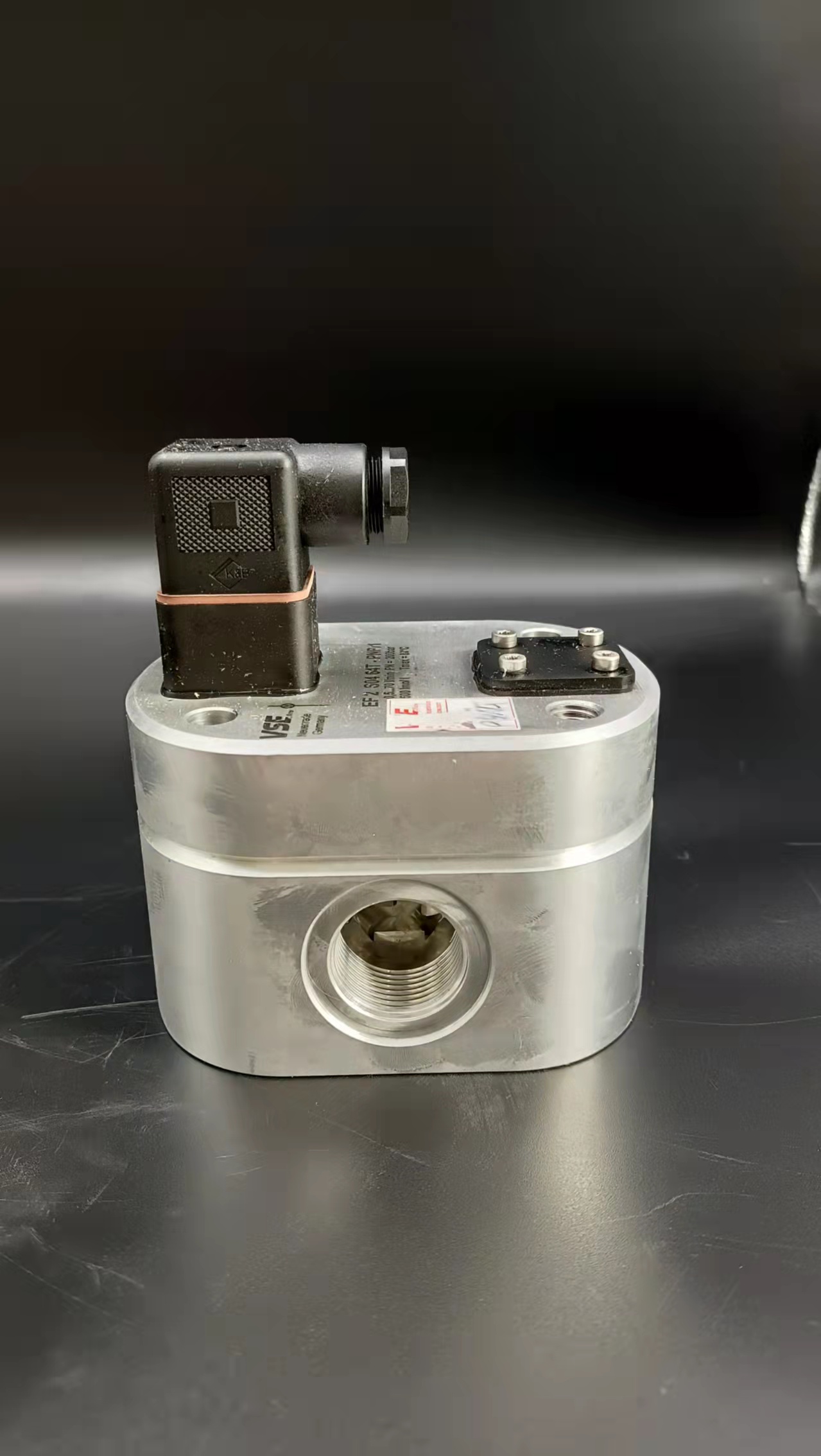

德国VSEVHM02-2/流量计中文资料同时我们还经营：  热式气体质量流量计按结构可以分为热分布型和浸入型。热分布型热式流量计将传感元件放置于管道壁,传感元件经过加热温度高于流休温度，流体流经传感元件表面导致上下游温度发生变化,利用上下游温度差测量流体流量，一般用于微小流速气体流量的测量。   热分布型热式流最计的T.作原理如图1所示,传感元件由上游热电阻、加热器利下游热电阻组成,加热器位于管道中心，使得传感元件温度高于坏境温度，上游热电阻和下游热电阻对称分布于加热器的两侧。图1中曲线1所示为管道中没有流休流过时传感元件的温度分布线.相对于加热器的上下游热电阻温度是对称的。当有流体经过热式传感元件时,温度分布为曲线2,显然流体将上游部分的热量带给下游，导致上游温度比下游温度低，上下游热电阻的温度差△T反映了流体的流量,即△T=f(m)。当流体流速过大时，上下游热屯阴的温度差△7趋向于0,因此热分布型热式气体质量流量计用于测量低流速气休微小流量。气体质量流量qm可表示为 式中:Cp-一流体介质的定压比热容;A一热传导系数;K一一仪表系数。   浸入型热式流最计的工作原理如图2所示，一般将两个热电阻置于中大管道中心,可测量中高流速流体。热电阻通较小电流或不通电流，温度为T;另一热电阻经较大电流加热,其温度T高于气体温度。管道中有气流通过时，两者之间的温度差为△T=Tv-T0气体质量流量qm与加热电路功率P、温度差△T的关系式为   式中:E一系数与流体介质物性参数有关;D一与流体流动有关的常数。   如果保持加热电路功率P恒定，这种测量方法为恒功率法;如果保持温度差△T恒定，这种测量方法为恒温差法，两种方法有各自的优缺点，使用时据具体环境和需要而定。目前较普遍的是采用恒温差法,由于需要不同的应用领域,恒温差法已不适用于某些场.合的测量，因此恒功率法应用领域越来越广泛。恒温差法的基本原理是流体流过加热的热电阻表面使得热电阻表面的温度降低，热电阻的阻值变小。反馈电路自动进行处理,通过热电阻的加热电流变大从而使得热电阻温度升高,即可使得热电阻与流体温度差恒定。通过测量传感电路的输出电流或输出电压便可获得流量值。恒功率法的基本原理是加热功率为恒定值,管道内没有流体流过时温度差△7最大,当流体流过热电阻表面时热电阻与流体温度差变小,通过测量△T便可得到流体流量。德国VSEVHM02-2/流量计中文资料在电磁流量计安装过程中,确保：　　流动方向与传感器上的流动箭头方向一致(如果存在)。　　所有法兰螺栓都已紧固到最大扭矩值。　　仪表安装不存在机械应力(扭转,弯曲),法兰型/夹持型的配对法兰保持轴对称与平行条件,且使用适当的垫圈。　　垫圈未伸入流动区,否则可能导致漩涡, 从而影响仪表的精度。　　管路不会在仪表上产生任何力或力矩。　　显示面向用户。　　电缆接头中的保护塞只能在接线时拆除。　　远程安装的转换器一定要安装在基本无振动的位置。　　转换器不可直接暴露在阳光中(配有一个遮阳装置) 。推荐的安装条件　　电磁流量计管道必须始终充满介质。　　电极轴最好水平安装,反之,则与水平方向夹角不超过45°(图1)　　管路稍微倾斜,以便排气,参见图2。　　存在磨损时应垂直安装,流向向上,最大3m/s(图3)　　阀门和关闭装置应安装在下游。　　对于自由流进流出管道,应提供合适的反转管,确保管路始终充满介质(图4)　　对于自由流出管道,不要在最高点或者向下的管路上安装仪表(传感器管道可能会排空或者处出现气泡),(图5)1.制定气体流量计定期清理表内液体的制度　　为保障旋进旋涡流量计计量的准确性,降低故障概率,在实际的运行与使用过程中,要进行计定期进行流量计各个部件的清理,尤其是要清理气体流量计内的无关液体,相关部门需结合其具体的使用情况,确定最佳的清理周期,应用恰当的清理方法,保障清理的效果.2.及时更换气体流量计漩涡发生体　　漩涡发生体如果在使用的过程中出现了损坏现象,同样会影响计量精度.因此,这就要求在日常的维护过程中,需要定期进行气体流量计漩涡发生体的定期更换.通常情况下,漩涡发生体的损坏主要是由于气中含有细小泥沙等杂物,这些杂物会在流量计的运行过程中对螺旋体产生一定的冲击,进而导致传感器出现故障,这种情况下,就需要保障气中不存在任何无关的杂物,及时清理流量计螺旋体,避免其他杂质、硬物造成的冲击与损坏.3.现场进行压力系数调节　　对每台旋进旋涡流量计而言,在出厂的过程中,都存在固定压力与温度系数,如果在实际的计量过程中,额定压力高于介质压力时,流量计的计量结果会与实际存在较大的偏差,甚至无法正常显示.因此,在实际的计量工作中,需结合介质压力等参数,可以进行压力系数的调节与控制.4.加强计量器的管理　　机械干扰是旋进旋涡流量计最常见的故障,在实际的使用过程中,为了避免这些故障的出现,相关人员需要加强对流量计的管理,在安装的过程中,要严格遵守相应的安装规范,保障流量计前后良好的固定性,在操作的过程中,避免出现各种不当的操作行为.1）测量电磁流量计励磁线圈的电阻值，以确定励磁线圈是否有匝间短路（线路编号“7”和“8”之间的电阻），电阻值应在30欧姆之间和170欧姆。如果电阻与工厂记录相同，则认为线圈良好，并且不间接评估电磁流量计传感器的磁场强度。2）测量励磁线圈对地的绝缘电阻（测量编号“1”和“7”或“8”），以确定传感器是否潮湿，电阻值应大于20兆欧。3）测量电极和液体之间的接触电阻（测量数字“1”和“2”和“1”和“3”），并间接评估电极和衬里层表面的一般状况。如果电极表面和背衬层附着到沉积层，则沉积层是导电的还是绝缘的。它们之间的电阻应在1千欧和1兆欧之间，线号“1”和“2”以及“1”和“3”的电阻值应大致对称。4）关闭管道上的阀门，当电磁流量计充满液体且液体不流动时，检查整个机器的零点。根据需要进行适当调整。5）检查信号线和激励线各芯线的绝缘电阻，检查屏蔽层是否完好。6）使用GS8校准仪测试电磁流量计转换器的输出电流。当给定零流量时，输出电流应为：4.00 mA；当给定100%流量时，输出电流应为：20.00 mA。输出电流值的误差应优于1.5%。7）测试励磁电流值（转换器端子“7”和“8”之间），正负励磁电流应在规定范围内，约为137（5%）mA。1.电磁流量计在浆液中的特别安装要求  首先，要对电磁流量计的特别安装要求进行分析，首先要了解此电磁流量计相对于其它一些流量计在特征方面有什么不同之处,电磁流量计的特点在于采用了法拉第的电磁感应定律，测量方法主要以直接测量的方式进行。并且，在测量结果上不受到流体密度、粘度、温度以及压力的影响，没有阻流件与相应的压力损失,同样也不会在高流速的情况下发生一些气体腐蚀的现象。不过，由于在实际的安裴过程中没有采用科学的安装方法以及严格安装电磁流量计的特别安装要求,部分电磁流量计极易在实际的运作中造成仪表测量误差的出现，严重的还会造成仪表的损坏。在进行电磁流量计的安装过程中,需要严格按照安装流程进行操作，由于现场操作的复杂性,为了确保电磁流量计可以在运行效果上达到一个较好的操作水平,可以进行三台以及电磁流量计的统一安装操作，在气化炉的顶部进行安装，从而进一步增强测量效果，同时延长流量计的前直管段的使用方式，以便解决加压泵在工作过程中造成的脉动影响。2.电磁流量计使用方法建议　　在单机进行试车阶段，需要严格安装使用方式提示，禁止对电磁流量计进行送电。气化炉在停车后，需要对电磁流量计先进行停电操作,然后再对其进行清洗，主要足清洗其中的管线，避免因电磁流量计内部的传感器励磁形成的磁场吸附了电极周围的铁锈而造成最终清洗效果的降弱。在正常的运行阶段,如果发现电磁流量计发生-些波动或干扰现象的出现，需要对其原因进行分析，主要的原因可以概括为如下几个方面:第一为泵引发的波动因素，主要因为煤浆泵在某个工作时间内出现了异常工作效果，整体的流量值发生变化的可能性不大,但由于流量脉动的变化波动量也随之发生了较大的变化。第二为煤浆引起的波动，前文提到，煤浆属于混合物，其中不仅含有煤水化合物，还包括一些金属颗粒,随着这些金属颗粒含量的增多,尤其是电极周围堆积的金属颗粒随着电极压力的形成逐步增加,从而造成停车现象的出现。第三为电磁流量计输出信号的尖脉冲千扰，因为煤浆含有的大颗粒金属摩擦导致电极之间瞬间产生尖脉冲信号干扰，井且电磁流量计内部的传感器受到温度的影响，使得煤浆管线的冲洗难度不断增加。3.电磁流量计的特殊加工　　在进行电磁流量计的特殊加工过程中,要使用锰合金等特殊材质的加工方法进行防护冲刷磨损套的制作。对一些电磁流量计的碳化效果,电磁干扰效果的主要作用是指在防护冲刷效果的基础.上,以电磁流量感应为防护基础，以电极防护标准作为碳化防护效果的主要依据,根据电磁流量计加工的特性，在实际的应用效果上进行特殊加工。针对铁磁性质的干扰，需要进行水煤浆磁过滤操作，在经济条件允许的情况下可以采用不锈钢的输送管道,并定期对电磁流量计内部进行检查与清理。针对电磁流量计的参数设定问题，不能按照最佳的安装条件时测定的参数进行，也不能牺牲灵敏度弥补脉动流造成的波动,建议整体的阻止时间不应操作三十秒这一区间范围。值得一"提的是,只有在进行防护检修的过程中，才能最终确定相应的电磁流量参数,应当建c起统一的标准积极发挥其计量参数的特长与优势。德国VSEVHM02-2/流量计中文资料1、孔板流量计包括3部分:①现场取压部分,包括高级孔板阀、前后直管段、导压管;②温度、压力、组分补偿部分，包括现场用温度变送器、压力变送器、天然气组分分析仪计量的实时数据;③流量计算部分，指专用流量计算机(或计算仪)所安装的计量标准程序。 2、在实际应用过程中，当充满管道的流体流经管道内的节流件时，如图1所示。   流线将在节流件处形成局部收缩，因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大，这样可依据压差来:衡量流量的大小。这种计量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。以伯努利方程式和流体流动的连续性方程式为依据,天然气流量计算公式是:   根据气体易压缩、密度差异大、受温度影响大的特点，得出天然气流量计量的实用公式是:式中:Qn一标准状态下气体体积流量; Ah一常数,标况下为0.008686; ɑ0一特定流量系数; Yre一计量管内壁流量修正系数; bk一孔板流量计入口边缘锐利度修正系数; Fr一雷诺数修正系数;. ε一气体膨胀系数; d-孔板在20°C下实测的开孔口径; Fa一孔板热膨胀修正系数; Fg一天然气相对密度修正系数; Fz一超压缩系数; Ft一流体流动温度修正系数; P1一孔板上游侧绝对压力; hw一气体流过孔板时的差压。在实际应用时，对于孔板流量计如果使用不当,会造成很大的测量误差，有时可达到20%左右。在流量计的使用中，如何减少其测量误差，必须考虑流量的测量原理和结构形式，注意使用条件和测量对象的物理性质是否与所选用的流量计性能相适应。下面就其测量误差进行分析:1.流量计算方程描述流体是充满圆管的、充分发展的定常流。若流动状态真实性无法确定,如果仍按照原有的仪表常数推算流量，将与实际流量存在误差。2.天然气以甲烷为主加上乙烷和其他少量的轻烃，真实相对密度小于或等于0.75。由于被测介质实际特性的不确定因素，以及实际物性变化影响仪表正常工作等对流量测量的不确定度产生影响。3.孔板的结构设计、加工、装配、安装、检验和使用必须符合标准规定的全部技术要求。由于各个装置自身及环境条件因素引起的不确定因素。3.1.孔板安装不正确　　管道水平安装，如果孔板开孔中心与管道中心线不同心;如果在安装过程中存在引压管堵塞及垫片等凸出物，则会造成孔板前后压差测量不准确，从而造成测量误差。3.2.孔板入口边缘被磨损　　在使用中，由于流体的磨蚀作用，使孔板的入口边缘变钝，被磨成圆形入口边缘。结果是在相同的流量下，孔口收缩系数变大，造成差压发生变化，造成测量误差。3.3.孔板表面的结垢　　长期使用时，孔板流量计表面结垢，使孔板的流通面积变小，从而造成差压增大，使流量计测量值大于实际值，影响计量精度。4.差压变送器零点漂移和量程设置不当　　由于时间较长，变送器的零点会发生漂移，这时差压变送器的输人和输出信号发生变化。若不及时调整，会造成实测流量值偏低或偏高。1.量程选择.当使用低量程的流量计时,仪表读数偏差会增加,而使用满量程时,若参数值波动较大,则会使测量值偏低。2.差压计零位,静压漂移,随环境改变示值超差。3.差压计读数误差的影响因素有：(1)双波纹管差压计安装时其倾斜度超标或安装不牢靠。(2)存在静压零位误差。(3)波纹管受腐蚀或泄漏。(4)四连杆机构摩擦过大。(5)记录笔在卡片上压得过紧,墨水管紧使笔尖不能正常工作。(6)差压计存在不规则的校验特性,且为不可修正,或可能存在校准误差。(7)记录曲线为人为手动补描。(8)记录卡片不规范,存在偏心引起流量计误差。(9)时钟走时不准。1.空间电磁波干扰及改进　　电磁流量计用于测量实践的过程中,转换器与传感器间如果存在较长的电缆,同时周边有较强电磁干扰的情况存在,此时由于电缆的存在,干扰信号会被引入进去,最终会有共模干扰现象形成,导致流量计发生非线性、显著失真或大幅度晃动等诸多情况,测量的准确性也会因此大打折扣.面对此类误差引发的原因来看,可根据下述措施进行解决：(1)在电磁流量计安装中,需要深入分析周边环境,保证电磁流量计原理强磁场.(2)尽量将电缆长度控制在适宜范围内,并落实相关屏蔽措施,如将电缆传入接地钢管中,避免电源线与电缆传入同一根管.(3)选择与要求相符合的屏蔽电缆,同样能将电磁波构成的干扰有效降低.2.连接电缆问题及改进　　电磁流量计是通过特定电缆、转换器和传感器组成的系统,因此电缆长度、屏蔽层数、导体横截面积、绝缘情况及分布电容等都会对其测量结果构成影响,甚至还会对电磁流量计的正常运行产生干扰.所以,在安装电磁流量计时不但需要参照导体横截面积、屏蔽层数、待测液体电导率及分布电容等确定电缆长度,同时也要将电缆中间接头的情况规避,并妥善处理末端,保障能够实现良好连接.此外,也要保障所用电缆符合标准要求.3.测量管内存在着层及改进　　以电磁流量计应用对象为根据,其多以测量非清洁流体为主,倘若实际测量中有一定量沉淀物等物质存在于非清洁流体内部,电磁流量计的正常使用及测量也必然会遭受影响,如污染电磁流量计管道、电极表面,最终引发测量误差.面对此类误差引发原因,相关人员在日常工作中应当做好电磁流量计定期清洗工作,同时适当将流速提升.此外,在衬里材料的选择中,可选择聚四氯乙烯.4.电极选择、液体流速问题及改进　　电磁流量计实际应用中,其电极和内部材料会直接接触待测液体,所以在选择电极和衬里材料时,都应当以待测液体为根据合理进行.结合待测液体性质完成衬里材料特性的确定,并在实际测量中围绕测量温度展开严格控制,避免由于衬里材料选择不合理或温度控制力度不足而导致衬里材料受磨损或变形等情况,进而导致附着速度加快、增大测量误差发生率.针对此类情况,在应用电磁流量计时,在突出衬里材料选择针对性的同时,也需要合理选择电极,并妥善控制液体流速,保障处于合理范围.5.测量液体呈现不对称状态及改进　　应用电磁流量计测量相关液体的流量时,待测液体如果有不对称状态出现,必然会引起测量误差的情况.液体非对称状态通常在单一的漩涡流或沿管线轴线的直线流等两种流动组合方面得到表现.该情况下,管道截面的积分为液体体积流量.上游直管段如果存在不足,一般情况下可结合流量调节器调节流量,控制上下游一定范围内流量计内径与管道内径之间具备相同的数值,确保上游直管段充足.6.电极与励磁线圈对称性问题及改进　　在加工制造电磁流量计磁力线圈及电极时,有着严格对称的要求.倘若有不对称的情况出现,必然会引起不对称偏差,进而对测量结果构成影响,最终也就会有测量误差的情况出现.同时,在安装电磁流量计时,也严格要求了安装地点的振动,如一体型电磁流量计的安装,需要在振动小的场所内,如果振动超出了标准就会有误差出现在测量中,甚至还会对仪表的正常工作构成影响.所以,相关人员在实际安装前,需要对待安装位置振动展开严密测量,保障与安装标准相符合.金属管浮子流量计是由浮子、锥管、检测器等部件组成。浮子组件装有磁钢,其作用把是浮子的位移信号以磁信号的形式传输给检测器。检测器把这一检测到的信号再以电信号的形式远距离传输,并现场指示瞬时流量值。浮子流量计具有小流量值、范围度大、不用现场调试的特点。其结构简单、运动部件磨损小、使用寿命长、压力损失小、安装方便、维修量小、使用周期长、可远距离传输流量信号,与计算机连用可实现集中管理。 但也存在不足，如对于高黏度、大流量、以及两相以上流体不能测量。　　金属管浮子流量计实现流量测量的理论基础是“定压将,变面积“原理。在流动的流体中放置一个轴线与流向平行的浮子,见图1.　　金属管浮子流量计本体可以用两端法兰、螺纹或软管与测量管道连接。当流体自下而上流入锥管时,被浮子截流,这样在浮子上、下游之间产生压力差,浮子在压力差的作用下.上升,这时作用在浮子上的力有三个:流体对浮子的动压力、浮子在流体中的浮力和浮子自身的重力。只有当流体对浮子的动压力与浮子在流体中所受的浮力之和等于浮子的重力时，浮子就平稳地浮在某一位置上。  大量实验证明,在一定雷诺数的范围内，对于同一口径金属管浮子流量计,流体流速的大小与浮子的形状有关。对于给定的浮子流量计,浮子大小和形状已经确定,因此它在流体中的浮力和自身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时,浮子将作向上或向下的移动,相应位置的流动截面积也发生变化,流动截面积与浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时,以磁耦合的形式将位置传递到外部指示器,直到流速变成平衡时对应的速度,浮子就在新的位置上稳定。对于-台给定的浮子流量计,浮子在测量管中的位置与流体流经测量管的流量的大小成一--对应关系。
