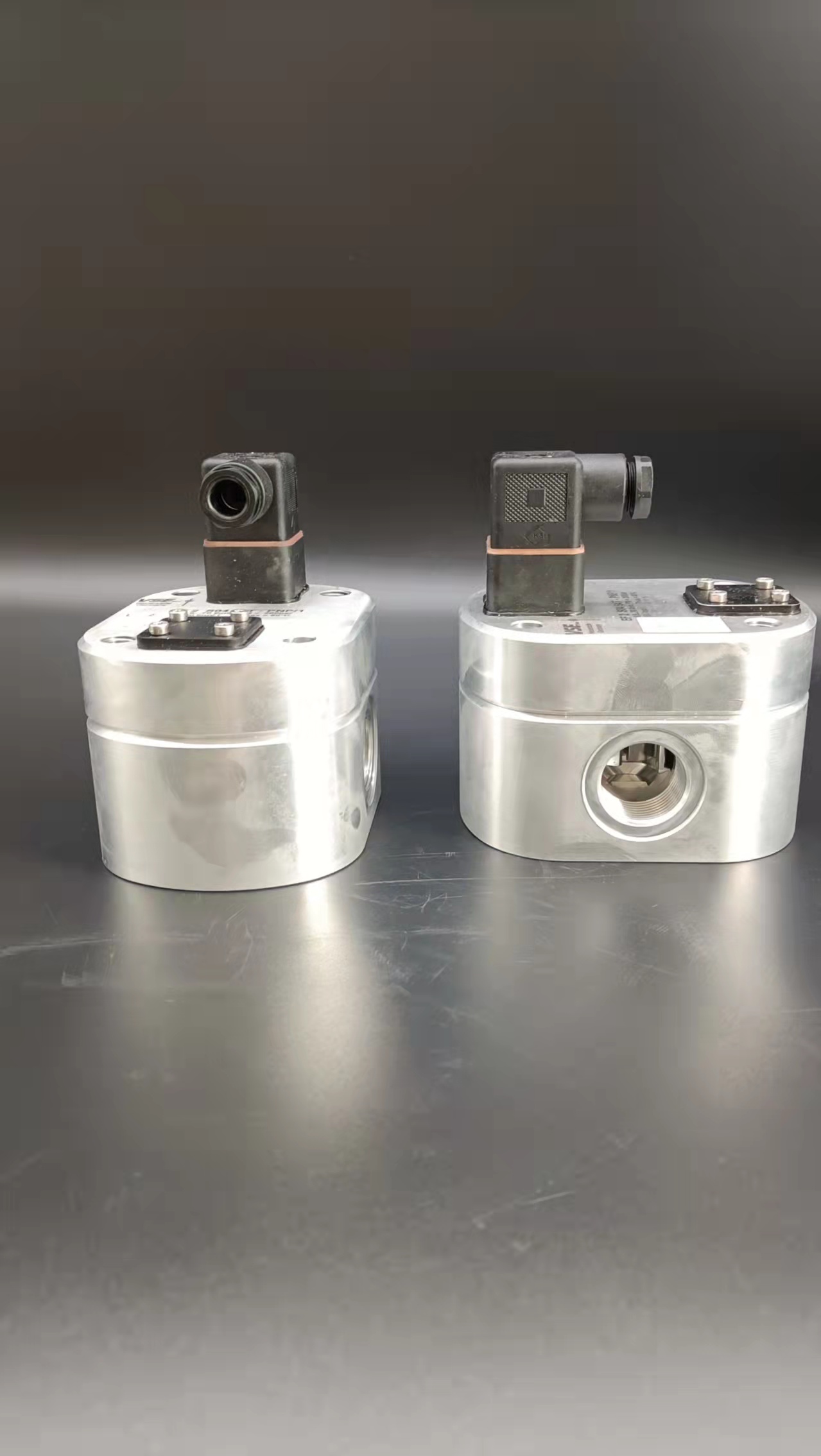

德国VSEVHM03流量计生产厂家
编辑:admin 浏览量:59 发布日期: 2022-05-08 05:22
德国VSEVHM03流量计生产厂家同时我们还经营:  气体涡轮流量计是速度式流量计量仪表的一种,其传统结构(图1)主要由壳体、叶轮支架、轴承支架、叶轮轴、轴承叶轮、导流整流器、计数装置组成。当被检测气体经过气体涡轮流量计时,气体在导流整流器中被整流和加速,然后推动叶轮进行旋转,叶轮转动的速度和进过流量计的流体流速成正比,通过一系列的减速,最后由计数装置对叶轮转动的圈数进行累加,达到流量计计量的目的。  但是通过多年的实践发现,仪表的精度除了受零部件加工精度的影响以外,和轴承选用也有很大的关系,仪表要想保持长时间的稳定运行,轴承必须有足够的使用寿命,但是,对于进行维修和维护的仪表进行故障统计分析,大多是由于轴承的失效造成了仪表的损坏,对其进行受力分析(图2)表明,传统型的流量计结构在轴承的设计方面是一个薄弱环节。  叶轮受到气流的冲击,气流对叶轮除了产生驱动叶轮旋转的推力外,还会产生一个垂直于叶轮的推力F推力,为了维持平衡,固定轴承会受到一个由轴承支架提供的反作用力F反推力。固定轴承为了支撑叶轮及轴系本身的重力会受到-个压力N反推力,浮动轴承由于阻止叶轮以固定轴承为支点进行旋转会得到一个压力T",因此,固定轴承处在一个最恶劣的工作环境之下,经过长时间的运转,在缺少润滑的情况下,固定轴承的使用寿命大打折扣。特别是在高速运转情况下,垂直于叶轮的推力F推力也会随着转速的提高而提高,固定轴承的使用状况随之更加恶化。事实也正是如此,在维修的气体涡轮流量计中,离叶轮较近的固定轴承损坏几乎占到了100%,轴承最后只剩下了内圈外圈,叶轮也因此波及,仪表不得不进行关键部件的更换,及时发现故障并进行排除还好,如果没有及时发现,造成经济上的损失我们将无法弥补。为了改善固定轴承的使用环境,轴承所承受的支撑力我们无法改变,但是,我们可以想办法改善固定轴承所受到的反作用力F反推力,因此,引入了气体推力轴承的设计。智能电磁流量计离不开良好的显示界面。我们采用128*64的图形点阵液晶显示模块来显示累积流量、瞬时流量等数据信息。液晶显示模块(LCM),是将液晶显示器件、驱动及控制电路、以及温度补偿、驱动电源、背光等辅助电路组合在一起的一种相对独立的显示器件和设备。通常液晶显示器件本身引线众多,而且要将这些引线与驱动、控制等电路连接才能用于显示信息,因此生产厂家在制造液晶显示器件的同时,也将与之对应的驱动、控制等电路做成PCB板,然后用压框和导带或导电橡胶将液晶显示器件固定在PCB板上,从而组合形成液晶显示模块。图3.10是我们采用的MSC.G12864DYSY-1W型液晶模块的外部尺寸图。  图3.11MSC.G12864DYSY-1W型液晶模块的结构图,由图中可以看出电磁流量计液晶模块集成了两个KS0108B显示驱动控制器和一个KS0107B显示驱动器,两个KS0108B分别控制左右两个半屏(64x64)像素点的显示,KS0107B作为64行的行驱动控制。  由于孔板流量计有多个测量单元,影响其测量准确度的因素很多(如孔板的加工误差,安装误差、计量软件的计算误差等)。此外,在现有工况条件下,由于介质中的杂质对孔板有一定的冲击腐蚀作用,易造成差压变送器产生零点漂移,特别是当天然气处理效果不理想时,对计量的影响更大。因此,节流装置和差压变送器的使用维护是一个重点。应在下面的实际运行中加以注意:(1)当天然气处理效果不理想时,在孔板上游端面会沉积脏物。不仅会降低孔板的使用寿命,还会造成较大的计量偏差。(2)变送器导压管的作用是将孔板前后的压力信号引入差压,测量出差压值参.与流量计算,上下游导压管带液会使差压偏小(大),造成流量偏小(大)。在冬季,导压管冻堵现象较常见,如果流量值出现大的起伏,很可能是导压管带液或冻堵了。(3)孔板胶圈变形。由于孔板胶圈在清油的浸泡下容易变形(这种情况在夏季尤为突出),因此在.天然气处理装置停运的情况下,要注意检查胶圈变形的情况,-旦孔,板松动应立即更换,不然不仅会因胶圈泄漏造成较大的计量误差,还会出现孔板脱落难以取出.必须停产维修的局面。(4)当天然气处理不干净时,其中的粉尘、水化物等对孔板有很强的冲刷腐蚀作用,会在孔板表面形成麻点,使直角边变钝,因此,孔板应经常检查更换,否则准确度会降低。(5)差压变送器零点漂移除了与仪表本身的稳定性有关外,,导压.管带液也会造成很大的影响。由于孔板流量计的流量和差压值成开方关系,差压变送器的零点出现正负漂移会直接造成积算流量偏大或偏小。(6)流量计算机中一些关键参数输入不正确或更新不及时。比.如,孔板开孔直径是以平方的形式出现的,由于孔板开孔直径会随季节和运行时间发生变化,一-定要定期测量孔板的开孔直径,并在流量计算机中及时更新。  天然气组分变化不仅影响相对密度,还影响超压缩系数。对于没有在线色谱仪的计量系统,,在组分变化不大的情况下流量计算机中一般每周输入-周天然气组分的平均值,但在天然气组分变化很大的情况下,每天都要对天然气组分进行化验.更新。2提高天然气计量准确度的应对措施(1)定期清洗检查孔板。比如孔板流量计光洁度直角边锐利度、胶圈变形情况、孔板开孔直径等。在正常的生产情况下。每月清洗检查-次,在出现不正常的情况下,视情况加密检查次数。(2)对流量计前过滤器每两小时排污一次,每月清洗过滤器芯--次。(3)正确输入计量参数并及时更新.按时校验变送器零点。另外,在气量波动较大的情况下,及时调节差压变送器量程,使测量值尽量在量程的1/3-2/3之间,以保证测量准确度。在测量值超出变送器最大、最小量程范围时,要考虑更换合适孔径的孔板。  涡街流量计是基于流体力学中著名的“卡门涡街”研制的。在流动的流体中放置- -非流线型柱形体,称旋涡发生体,当流体沿旋涡发生体绕流时,会在涡街发生体下游产生两列不对称但有规律的交替旋涡列,这就是所谓的卡门涡街,如图1所示。   大量的实验和理论证明:稳定的涡街发生频率ƒ与来流速度v1及旋涡发生体的特征宽度d有如下确定关系叫:   式中St为斯特罗哈数,与雷诺数和d相关。   当雷诺数Re在一定范围内(3 X102~2 X105)时(4],St为一常数,对于三角柱形旋涡发生体约为0.16   雷诺数的定义为   式中S为管道的横截面积。   由高精度气体涡街流量计的测量原理可知,通过测量旋涡发生频率仅能得到旋涡发生体附近的流速vI,由式(3)可知在横截面积一定的情况下,流体的流量Q与流体的平均流速v成正比,因此要精确计量流体的流量必须找到`v与v1的对应关系。   根据流体力学理论,在充分发展的湍流状态下,流体的速度分布有如下关系式川:   式中:vp为到管壁距离为y的P点的速度;y为点到管壁处的距离;Vmax:为管道中的最大流速,通常取管道中心的速度;R为管道的半径;n为雷诺数的函数。 表1中给出了部分雷诺数与n的对应关系。   由于旋涡发生体的位置固定,因此当雷诺数一定时v1与`v有固定的比例关系换言之,当雷诺数Re变化时,二者的比值也发生变化,   图3给出了不同雷诺数下充分发展的湍流的流速分布,如图所示Re越大,流速分布越平滑,即旋涡发生体附近的流速越接近平均流速,故ƒ( Re)应为单调递减函数。图4给出了3台50mm口径,宽度14 mm三角形旋涡发生体的气体涡衔流量计,在20℃,一个标准大气压下,不同雷诺数下的K值曲线。如图所示实验数据与理论分析基本一致,因此涡衔流量计的测量原理即决定了仪表系数的非线性特性。若要提高涡街流量计的计量精度,必须针对不同的流速分布对K值进行修正。vse流量计德国VSEVHM03流量计生产厂家电磁流量计在结构上由传感器和转换器组成,其中传感器部分是检测出感应电压信号,也即是流量信号,经过信号传输线送给转换器;转换器部分主要起到处理流量信号,转换成可供显示仪、记录仪、计算机等处理的标准电信号。其结构示意图如图4-1所示。  电磁流量计传感器通过两端法兰,将它与被测流体所在的管道连接,安装在测量管道上。它是电磁流量计流量测量部分,在设计过程中,它应满足如下作用:(1)能够将流量信号转换成电压信号;(2)通过对转换器合理的设计,使无可避免的干扰所带来的不利影响减少到最小程度,最大程度的提高流量信号的信噪比;(3)在选择材料方面,尽量能够满足工业现场的要求,包括工业环境和电气属性等等。  电磁流量计转换器不仅仅给电磁流量计提供励磁电流,而且能够接收传感器测量的感应电动势信号,将该信号滤波、放大并转换为标准的电流电压信号,以能够在显示仪表、控制仪表和计算机网络实现对流量的远距离调控、监测、计算。  电磁流量计原型样机由10种元件组成,表4-1罗列出原型样机的元件清单,给出元件的参数,在装配图中标注出每一个元件的编号与位置,如图4-2所示,并作出了测量管道的三视图。权函数求解系统基础设计主要对管道、电极、励磁线圈进行设计,因为这三个方面的选材与设计直接决定了电磁流量计测量系统的精确度,影响到权函数的实验求解结果,同时在对管道、电极和励磁线圈设计时,要和COMSOL Multiphysics仿真模型中三者的尺寸和位置相一致,以达到权函数实验求解验证仿真求解的目的。1.动态励磁技术  所谓电磁流量计动态励磁技术,就是在三值矩形波励磁的基本前提下,根据现场流体状态对调整励磁频率进行适当的调整,从而提高测量的稳定性。现阶段,因为T业施工现场管路比较复杂,阀门、弯头、分支管以及变径管等对流体流态的影响比较大,并且支管路比较短,这样就不足以消除以上组件对流体的扰动。在这一工作环境下,通常电磁流量计稳定性比较差,这样就需要手动设置阻尼系数来提高测量的稳定性。但是阻尼会使流量测量跟踪速度比较慢,并且没有办法及时反应流量的变化,而动态励磁技术可以很好的解决这一-问题,倘若体波动比较大,就需要自动增大励磁周期,提高测量稳定性。对于比较复杂的环境,应该采用动态励磁技术与阻尼设置两者相结合的方式来提升液体测量的稳定性。2.信号处理系统  所谓信号处理系统,就是前置放大电路对接收的流量信号进行有效处理,并且在抑制噪声和干扰的时候,对收到的微弱流量信号进行放大。同时采用整形电路将差动的双端流量信号转变成单端流量信号,采用A/D转换电路将流量信号转变成数字量,随后将数字量进入单片机对数字进行计算,从而得到流速值和流量值。而智能信号处理系统能够很好的解决这些问题,首先对液体的电导率进行检测,随后根据电导率自动的选择波电容、电阻等,对不同电导率液体流量进行测量,从而达到提高测量精度的目的。3.误差修正技术  针对电磁流量计的误差,应该采用零点校正与基本误差修正相结合的方法,公式如下:V=kE-V0;其中V代表液体实际流速;k代表基本误差修正系数,E代表实测流速转换的数字量,V0代表零点偏移量。在进行误差修正的时候,应.该根据流量计传感器特性进行流量分段修正方法的引进,并且根据《电磁流量计》的规章制度,对流量检定点进行划分,.例如:Qmax(流量测量上限)、Qmin(流量测量下限)等,并且对其进行分阶段性的修正,从而就能有效满足测量精度的具体要求。1、孔板流量计计量天然气的优势分析1)孔板流量计的结构组成比较简单,性能稳定可靠,节流装置运行稳定安全,整体使用寿命较长,且成本较为低廉,综合效益优势突出,校验检测质量合格。2)孔板流量计能够使区域性液体流动速度增加,降低静压力标准,产生压差,通过对压差进行测量的方式来评估待测定区域内流体流量的大小,故而测量精度较高,误差小。3)孔板流量计生产制造过程当中的相关检测件以及差压显示仪表能够由不同的生产厂家进行生产制造与供货,具有专业化、规模化生产的价值与潜力。4)由于孔板流量计在作用于天然气计量的过程当中,标准节流件为全世界通用,且有大量的国家、国际、行业标准作为支持,实际应用中不需要进行实流校准,操作步骤简单,质量控制可靠,且数据精度有所保障。2、孔板流量计计量天然气的误差消除1)要求从设计安装的角度入手,重视对孔板流量计作业质量的严格控制。当前我国存在大量标准的孔板流量计安装操作规范,当中对孔板流量计在安装过程当中的各项技术指标进行了详细、精确的规定。同时,安装期间还要求根据孔板前阻力件的结构形式,对应配置长度符合要求的直管段,工程实践中同时要求,直管段长度应当挖制在≥30d单位以上。若受客观环境条件影响,无法满足这一一要求,则需要在直管段上通过增设整流器装置的方式缩短安装长度。安装期间,还要求对孔板流量计入口端相对于管道线的方位进行控制,垂直角度90.0°进行控制,偏差应当严格控制在±1.0°范围之内。2)要求从应用维护的角度入手,重视对脉动流的消除与控制。为了最大限度的消除孔板流量计作业期间的脉动流,需要将天然气当中的水分最大限度的从管线中脱出出来,具体的技 术措施为:管道低处安装分液器,消除管线内部所累积的积液。与此同时,还需要在确保孔板流量计自身计量性能的基础之上,合理控制测量管道内部内径参数,同时合理提高管道差压取值标准。除此以外,还可以在测量点以前的入口端增设调压阀部件,使孔板流量计计量期间的输出压力能够取值比较稳定。相同类型的方法还有:将缓冲罐加装在测量管道以前位置,使气体能量能够得到及时的储存与释放,达到对抗差压波动的目的,避免天然气计量作业期间,脉动现象对计量精度所产生的不良影响。流量计检定时对检定用流体的要求1.检定用流体应为单相气体或液体,充满试验管道,其流动应无漩涡。2.检定用流体应是清洁的,无可见颗粒、纤维等物质当检定用流体为液体时的要求:(1)其介质在管道内和流量计内任一点上的压力应高于其饱和蒸气压。对于容易气化的介质,在流量计下游应有一定的背压。推荐背压为最高检定温度下检定用液体饱和蒸气压力的1.25倍(2)液体中不能夹杂气体,在每次检定过程中,液体温度变化应不超过±0.5℃。(3)液体的黏度应尽量与流量计实际测量液体的黏度相一致。如有差异,对流量计的影响一般应不超过流量计最大允许误差的1/3(4)当检定液体的黏度不能满足被检流量计的要求时,可按其黏度修正公式进行黏度修正(5)由于电磁流量计只能测量导电液体。其检定用液体的电导率应在5mS/m(50uS/cm)至500mS/m(5000uS/cm))的范围内,或根据流量计制造厂给出的技术指标确定。当检定用流体为气体时的要求:(1)其介质与实际使用介质的密度、黏度等物理参数相接近(2)气体中应无游离水或油等杂质存在,粉尘等固体物的粒径应小于5um。(3)每一次检定过程中,介质的温度变化应不超过±0.5℃~±1℃。其压力波动应不超过±0.5%。当检定用气体为天然气时的要求:(1)天然气气质应符合GB17820-2012Z类气的要求。天然气的相对密度为0.55~0.80。(2)在检定过程中,气体的组分应相对稳定.天然气取样按GB/T13609-2012执行,天然气组分分析按GB/T13610-2003执行。优点:(1)热式气体质量流量计可被测量的流体管道口径范围广.能够应用在各种口径的管道流量测量,从小、中口径到特大口径管道都可以,口径可达 9000mm.(2)流速测量范围广.可测量 0.02m/s~480m/s 范围内的流体流速.(3)测温范围和耐压范围很宽.待测气体的温度高达 900℃,可用于各种高温过程气体的测量,最高可以在 70MPa 的压力下进行测试.测量过程中不需要温度和压力补偿.所以在较大直径管道、较小流速、微小流量、测量流量浮动范围较大时,具有一定的优势.(4)可保证较高的测量精度.一般的热式气体质量流量计都属中等精度测量范围,其中部分仪表,如插入式、电磁式,可以达到高精度测量.国外进口的高精度仪表满量程误差可以达到±1%.(5)宽量程比.量程比可以达到 1000:1,且能保持精度要求.(6)可测量混合气体.(7)机械设计简单,容易安装和调试,维修简单,防振动.插入式只需要在管道上焊接法兰盘即可,管段式只需要进行管道转接,安装和操作方便.(8)不需要温度和压力补偿.缺点:(1)响应速率慢.由于热式气体质量流量计是依靠传热原理设计,而热量交换过程与加热温度探头和流体的热传导效率密切相关,需要一定的时间来完成换热过程,一般的相应时间为 2~5s;性能优越的流量计响应时间为 0.5s;甚至有些响应时间更慢.(2)精度易受流体组分影响.当被测流体为混合气体时,由于混合气体组分的变化,气体密度,粘度,热导率都会受到直接影响,使测量值发生较大误差而导致最后的流量计算结果产生误差.(3)在小流量测量中,热源探头的温度高于流体温度,导致热源探头向流体传导热量,影响流体和热源探头的温度差,影响测量精度.德国VSEVHM03流量计生产厂家1.合理安装  换能器是组成超声波流量计的主要结构,如果换能器安装不合理,必然会影响超声波流量计的应用效果。因此,在具体安装中,必须充分结合实际情况,综合考虑换能器的安装位置及打开方式,尤其是在选择位置上,既要保证换能器可以和上、下直管紧密连接,也要尽量避开变频调速器、电焊机等干扰较大的位置。安装方式有三种,一种是对贴安装,一种是V形安装,另一种是Z形安装。如果选择了多普勒式超声波流量计,则在安装中尽量选择对贴式安装方法。如果选择了时差式超声波流量计,既可以选择V形安装方式,也可以选择Z形安装方式。多数情况下,如果管径小于200mm,宜采用V形安装方式。如果管道直径大于200mm,则要选择Z形安装方式。针对既能采用Z形安装方式,也可以采用其他安装方式的,要尽量选择Z形方式,因为,Z形方式安装的换能器超声波信号最强,运行过程也比较稳定。2.及时校核  虽然超声波流量计具有很强的抗干扰性和抗污染性,但如果长时间使用,也会影响运行的精度,为解决这一问题,可在超声波流量计中配置一台同类型的便携式超声波流量计,对现场仪表进行定期校核。坚持一装一校核的原则,保证超声波流量计选型合理、安装调试达标,以便对每台安装之后的超声波流量计进行合理校核。此外,还要在线对超声波流量计发生的突变情况进行校核,通过便携式超声波流量计开展及时校核,以找到发生突变的根源,以便开展有针对性的检修和处理。3.定期开展维护  和传统流量计相比,超声波流量计的维护量比较小,尤其是对外贴式安装换能器而言,要保证安装之后没有水压损失,也不存在潜在漏水,定期检查超声波流量计中的换能器是否存在松动情况,和管道之间的连接情况是否良好,发现问题及时处理,保证超声波流量计能够持续稳定运行。1.空间电磁波干扰及改进  电磁流量计用于测量实践的过程中,转换器与传感器间如果存在较长的电缆,同时周边有较强电磁干扰的情况存在,此时由于电缆的存在,干扰信号会被引入进去,最终会有共模干扰现象形成,导致流量计发生非线性、显著失真或大幅度晃动等诸多情况,测量的准确性也会因此大打折扣.面对此类误差引发的原因来看,可根据下述措施进行解决:(1)在电磁流量计安装中,需要深入分析周边环境,保证电磁流量计原理强磁场.(2)尽量将电缆长度控制在适宜范围内,并落实相关屏蔽措施,如将电缆传入接地钢管中,避免电源线与电缆传入同一根管.(3)选择与要求相符合的屏蔽电缆,同样能将电磁波构成的干扰有效降低.2.连接电缆问题及改进  电磁流量计是通过特定电缆、转换器和传感器组成的系统,因此电缆长度、屏蔽层数、导体横截面积、绝缘情况及分布电容等都会对其测量结果构成影响,甚至还会对电磁流量计的正常运行产生干扰.所以,在安装电磁流量计时不但需要参照导体横截面积、屏蔽层数、待测液体电导率及分布电容等确定电缆长度,同时也要将电缆中间接头的情况规避,并妥善处理末端,保障能够实现良好连接.此外,也要保障所用电缆符合标准要求.3.测量管内存在着层及改进  以电磁流量计应用对象为根据,其多以测量非清洁流体为主,倘若实际测量中有一定量沉淀物等物质存在于非清洁流体内部,电磁流量计的正常使用及测量也必然会遭受影响,如污染电磁流量计管道、电极表面,最终引发测量误差.面对此类误差引发原因,相关人员在日常工作中应当做好电磁流量计定期清洗工作,同时适当将流速提升.此外,在衬里材料的选择中,可选择聚四氯乙烯.4.电极选择、液体流速问题及改进  电磁流量计实际应用中,其电极和内部材料会直接接触待测液体,所以在选择电极和衬里材料时,都应当以待测液体为根据合理进行.结合待测液体性质完成衬里材料特性的确定,并在实际测量中围绕测量温度展开严格控制,避免由于衬里材料选择不合理或温度控制力度不足而导致衬里材料受磨损或变形等情况,进而导致附着速度加快、增大测量误差发生率.针对此类情况,在应用电磁流量计时,在突出衬里材料选择针对性的同时,也需要合理选择电极,并妥善控制液体流速,保障处于合理范围.5.测量液体呈现不对称状态及改进  应用电磁流量计测量相关液体的流量时,待测液体如果有不对称状态出现,必然会引起测量误差的情况.液体非对称状态通常在单一的漩涡流或沿管线轴线的直线流等两种流动组合方面得到表现.该情况下,管道截面的积分为液体体积流量.上游直管段如果存在不足,一般情况下可结合流量调节器调节流量,控制上下游一定范围内流量计内径与管道内径之间具备相同的数值,确保上游直管段充足.6.电极与励磁线圈对称性问题及改进  在加工制造电磁流量计磁力线圈及电极时,有着严格对称的要求.倘若有不对称的情况出现,必然会引起不对称偏差,进而对测量结果构成影响,最终也就会有测量误差的情况出现.同时,在安装电磁流量计时,也严格要求了安装地点的振动,如一体型电磁流量计的安装,需要在振动小的场所内,如果振动超出了标准就会有误差出现在测量中,甚至还会对仪表的正常工作构成影响.所以,相关人员在实际安装前,需要对待安装位置振动展开严密测量,保障与安装标准相符合.通常对电磁流量计传感器进行分析时将侧壁上的两个电极看做点电极,但实际上它也是有一定的尺寸,两个电极与被测液体接触时有一定的电阻,这就是信号源的内阻。信号源内阻和放大电路输入阻抗共同组成分压电路,为了减少传感器信号电压损失,需要放大电路的输入阻抗远远大于信号源内阻,这样才能最大限度减少测量误差。  信号源内阻模型如图2.2。管道侧壁装有一对点电极,电极为圆柱形,电磁流量计直径为d,两电极间距为D,即管道内径,被测液体电导率为σ。假设管道足够长,电极与被测液体的阻抗用圆板电极与半无线宽流体接触的模型计算。电极与被测液体1/2dσ, 由于管道直径远大于电极直径,信号源内阻为两电极与被测液体的接触电阻之和即1/dσ。可见电极大小与被测液体电导率决定了信号源内阻。通常被测液体电导率从10S/m到10-6S/m,电极大小为cm级,这样信号源内阻从十几欧到几百兆欧。弯管流量计能测量φ25~1000mm管道中各种流体的流量。其特点有以下几种。1.弯管传感器没有任何插入件和感测件,是没有附加阻力损失的节能型流量传感器。结构简单,工作可靠,节能降耗,节约运行费用,适合压力低,大管径,大流量的流量测量系统使用。2.耐磨性能好,使用寿命长,传感器使用寿命等同于所替代的标准弯头。长期运行管径的微小磨损对弯管传感器的测量精度影响甚微。3.安装方便,免维护,传感器采用直接焊接的方法安装在工艺管道上,简便经济,不会产生泄漏问题。4.适应性强,测量范围宽,传感器不受工作现场的高温粉尘潮湿震动、电磁场等不利因素的影响,,可在任何复杂的环境中工作。适用于中25~2000mm管道中,液体流速0.3~5m/s,蒸汽或气体流速7~70m/s的广阔范围。5.弯管流量计对直管段的要求较低,只要满足前5D后2D就可以获得足够的测量精度。1.总体设计  气体涡轮流量计系统软件包括初始化程序、主程序、中断控制程序、流量、温度、压力检测程序以及键盘显示程序等。初始化程序主要完成单片机初始化和设置计数方式等。主程序主要通过查询标志位SET_RUN和OPERATE来判断程序是运行状态还是设置状态,然后调用相应的处理子程序。首先开全局中断,允许单片机响应所有中断源产生的中断请求;当单片机查询到标志位SET_RUN被置位时,就进入设置状态,对仪表系数进行设定;进入运行状态后还要查询标志位OPERATE是否被置位,被置位后就进行温度与压力的.A/D转换、流量的计算和数据的储存。中断程序用于查询定时时间,进入中断服务子程序完成流量采集、工作状况“下温度和压力采集,瞬时流量和累积流量的计算。系统主流程图如图3所示。2.流量温度压力信号采集  流量信号的采集主要通过计数器MR0中断服务程序完成,采用定时器模式,定时时间设为1so定时时间到,比较寄存器里面的内容,大于1s则对计数器IMR1读数,以获得流量信号的频率,并清零;小于1s,则加1后结束。  温度和压力信号的采集是通过PICI6F877单片机内部的ADC模块将其转换成数字量,采样完成后计算出温度和压力值,并将这两个数值在液晶屏上显示出来。3.键盘显示  设置3个键盘,利用电平变化中断功能来实现,采用延时去抖法,按键有效就进入按键处理程序。F表示功能键,用KI来表示,每按一-次表示在流量显示和温度、压力显示间切换,-表示移位键,用K2表示,↑为增加键,用K3表示。如果F+→(即Kl+K2)被按下,则设置标志位置1,主程序查询到其置1后,就进入设置状态。在该状态下,→(K2)键定义为移位键,以闪烁表示光标所在位,每.按一次,闪烁移到下一位,到最后一位回闪第一一位。↑(K3)定义为增加键,对光标所在位的数值进行修改,每按--次,循环增加一个定义单位,定义单位视参数类型而定。当程序查询到↑+→(K2+K3)被按下时,就把累积流量清零,并把标志位置1,当查询到F(K1)键被按下时,每按-一次,在流量显示和温度、压力显示之间切换。气体涡轮流量计采用段式液晶显示器LCM103来显示瞬时和累计流量,同时实时显示温度和压力"。f
