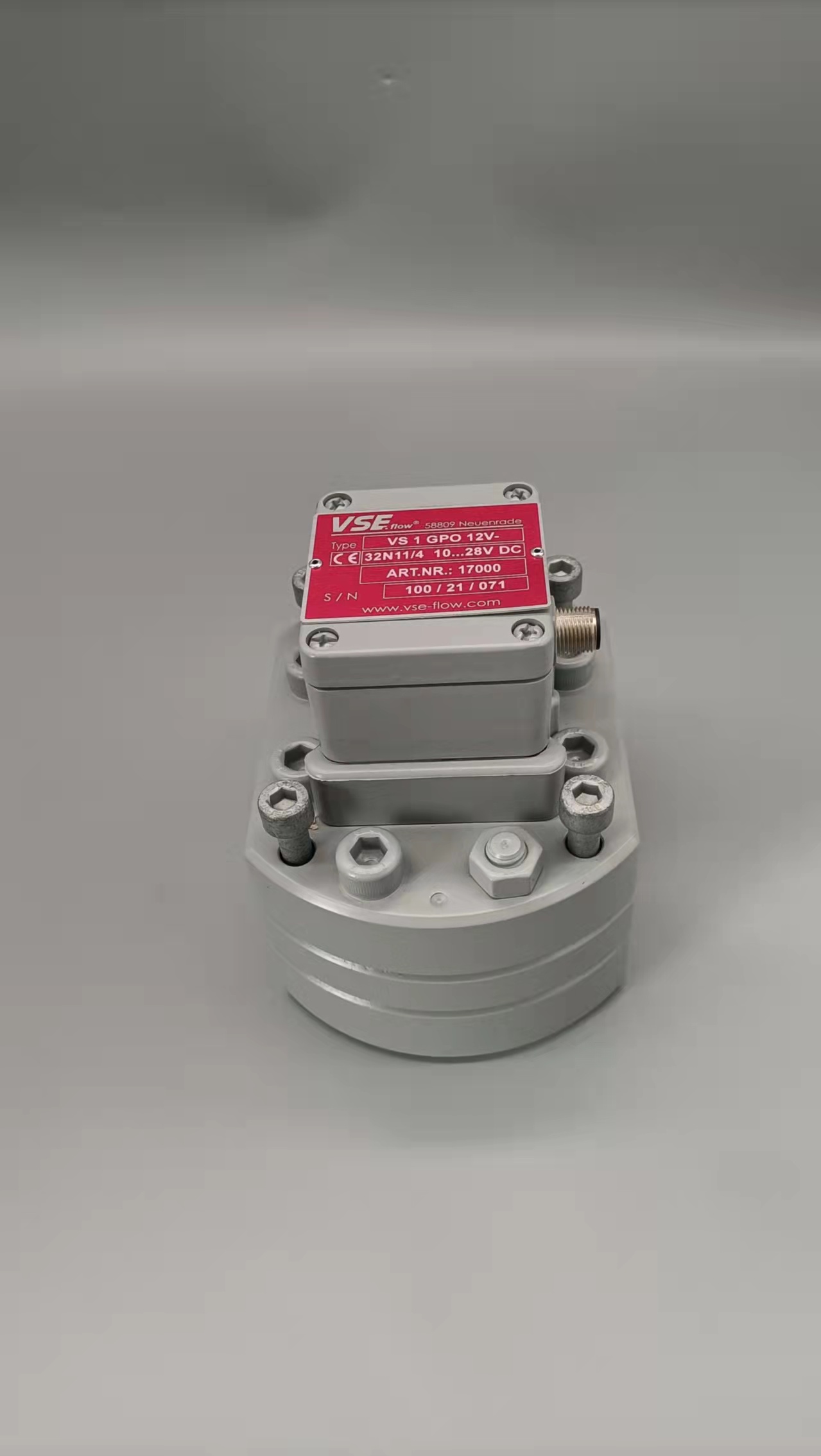

德国VSEAR400流量计采购
编辑:admin 浏览量:59 发布日期: 2022-05-08 03:53
德国VSEAR400流量计采购同时我们还经营:1.施工工艺的影响与处理按照循环灌浆的原理,返回浆液要流回搅拌桶,采用2台电磁流量计分别计量进返浆管道中浆液的流量。然而.有些用户去掉返浆管上的电磁流量计,返浆管通过一个三通直接接在电磁流量计下游的进浆管上,返回浆液不返回搅拌桶,采用一台电磁流量计测量灌浆量,其结果在岩层吸浆量很小和灌浆结束阶段,浆液流过电磁流量计F的流速很小,远低于电磁流量计的流速下限,信噪比S/N很小,测量误差高达50%,无法精确计量。2.测量管道内附浆量的影响与处理 每次灌浆结束后,要及时清除电磁流量计测量管内的残余浆液,否则水泥浆液易在测量管道内产生不同程度的胶结,甚至堵塞电磁流量计测量管和相接的灌浆管道。电磁流量计测量管内的附着层会引起附加相对误差△Ɛ,实践证明其引起的误差是很大的,假定其厚度相同△ε由式(5)计算: 水泥颗粒的σɷ和水泥浆液σf相差很大,因为附着水泥层电导率极低,当附着物有一-定厚度时△Ɛ会比较大。3.介质中气泡的影响与处理 因工艺或介质本身的原因,所测液体常含--些气泡。电磁流量计属于流速型的流量方式,气泡在管道圆截面中所占据的面积百分率,几乎就等同于气泡对流量测量的影响量。此外由于气泡经过电极表面存在一个摩擦过程,由此会产生尖峰脉冲干扰电势,其值远大于正常的流量信号。通常电磁流量转换器无法有效地处理如此的干扰,轻者导致测量值不稳定,严重时仪表根本无法工作,一些缺乏经验的用户仅从工艺的要求出发,对电磁流量计的安装位置没有考虑防止气泡的产生,例如有些用户把电磁流量计安装在灌浆泵的吸入端,吸入端的浆液中常会混入成泡状流的小气泡,故电磁流量计一般要安装在泵的排出端。电磁流量计最好垂直安装,浆液自下而上流动。水平安装时要使电极轴线平行于地平线,不要垂直于地平线,因为处于底部的电极易被沉积物覆盖,顶部电极易被液体中偶存气泡擦过遮住电极表面。4.恶劣施工现场环境的影响与处理 灌浆施工现场的环境大部分时间比较恶劣,例如高温、潮湿高灰尘等,如果电磁流量计外壳的密封不良,诸如接线盒,以及一些非焊接气密封结构的外壳,时间长了冷凝水和灰尘容易积聚在电磁流量计的接线盒中,或透过密封不良的结合面渗入电磁流量计壳体中,由于电磁流量计的流量信号极其微弱(通常是几mA),冷凝水和灰尘的存在,直接的后果是导致电磁流量计转换器输入回路阻抗下降,衰减了欲输往放大器的流量信号;或者是破坏励磁回路和信号回路的绝缘,将高达几十V的励磁电压引入到低电势的信号回路中,造成电磁流量计的严重故障。为了避免此类故障的发生,可在接线盒中灌注绝缘材料,在维修和调试电磁流量计的时候一-定要避免进水,保持接线盒内的干燥与干净,使用中一定要避免浸泡在水或浆液中。1、涡街流量变送器的选择 在饱和蒸汽测量中采用压电式涡街流量计变送器,由于涡街流量计量 程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说必须满足流体流速不得低于5m/s.根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。1.2、压力补偿压力变送器的选择 由于饱和蒸汽管路长,压力波动较大,必须采用压力补偿,考虑到压力温度及密度的对应关系,测量中只采用压力补偿即可,由于我公司管道饱和蒸汽压力在0.3~0.7MPa范围,压力变送器的量程选择1MPa,.即可。1.3、显示仪表选择 显示仪表智能流量显示仪,具有温压补偿瞬时流量显示和累积流量积算功能。2、涡街流量计的参数设定2.1、仪表系统的设定,合肥仪表总厂需设定的仪表系数K可用下式表示:K=1000/Ko式中:Ko为涡街发生体在出厂时标定的仪表常数,L/脉冲;K的单位为脉冲数/m3。2.2、压力补偿压力变送器的量程设定。2.3、压力流量报警上限设定。3、涡街流量计的安装3.1、涡街流量计尽量安装在远离振动源和电磁干扰较强的地方,振动存在的地方必须采用减振装置,减.少管道受振动的影响。3.2、直管段的配置,前后直管段要满足涡街流量计的要求,所配管道内径也必须和涡街流量变送器内径一致。4、涡街流量计使用注意事项 尽量减少管道内汽锤对涡街发生体的冲击。振动较大而又无法消除时,不宜采用涡街流量计。电磁流量计施工安装注意事项1)满管要求: 测量液体时为保证测量精确,电磁流量计的管道必须充满液体.流体应该向上流动,当流体向下流动时,下流段的管道高于流量计.2)避免产生气泡: 若为二相流(含气体和液体),则会影响测量精度.要使流体中不含气泡,阀门应该安装在流量计下游.3)电磁流量计不能测量混相流体、分层流体、有气泡的流体,否则测量无法精准.该项目为被测介质为上游企业污水,不存在这个问题.4)电磁流量计对直管段长度有明确要求(D为流量计内径).对于90°弯头、T行三通、异径管、全开阀门等流体阻力件,离电磁流量计的电极中轴线至少5D直管段;对于不同开度阀门(比如调节阀),则上游侧直管段长度需要10D;一般传感器下游的直管段只需要3D即可.5)电磁流量计测量不同介质的混合液体时,混合点与流量计的距离至少要大于30D.6)电磁流量计安装可以水平、垂直和倾斜安装在管道上,测量流体方向与流量计上标识方向一致.水平安装时,电磁流量计的电极必须水平,法兰面与工艺管道轴线相垂直,垂直度允许偏差1°.7)电磁流量计安装时应该避免负压的产生,因此电磁流量计传感器的测量管道必须充满液体,必须有一定的背压.电磁流量计不应该安装在泵的进口,而应该安装在泵的出口后面.8)电磁流量计如果必须倾斜安装时,必须安装在流体上升管道,在开口排放的管道安装时,必须安装在管道的较低处.如图:1-入口 2-溢流口 3-入口 4–清洗口 5-流量计 6-短管 7-出口 8-排污口 9-排污阀1.一次测量元件引起的误差 孔板流量计中的节流元件是尖锐的直角边缘,流体在节流元件的入口收缩,根据伯努力方程,流速增加,压力减小,孔板的测量原理就是根据孔板入口和出口的压差进行测量的。孔板平钝后流出系数增大,产生测量误差。流出系数对蒸汽流量测量的影响是普遍存在的。 测量管也是节流装置的组成部分,其结构尺寸对流体流动状态有重要的影响,测量管除满足前10D后5D的要求外,还对内表面的光滑度有要求。粗糙管的流速分布与光滑管是有区别的,流出系数也不相同,管道结垢、腐蚀,流出系数发生变化,产生测量误差。 对于孔板入口边缘磨损的问题,我们可以选用标准喷嘴,由于喷嘴入口是一个光滑的曲面,它的抗磨损,抗积污,抗变形程度远好于孔板,流出系数稳定性也比孔板好,压力损失也比孔板小得多,而且它的检定周期为4年,大大减少了维护费用。 对于测量管的问题,在管道安装时就尽量选用光滑度高,质量好的管道,必要时请专业厂家定制测量管道、连接法兰,冷凝器等,补偿用的温度和压力测量点也可以统一开工获取。虽说一次性投资高些,但由于投入使用后没有特别原因,一般不进行更换,还是使用周期越长越好,这样综.合经济效益还是高些。2.测量信号的传递失真 测量信号传递是孔板前后的差压信号经导压管传递到差压变送器,由于结构的不同,孔板流量计不同于涡街流量计那样直接装在管道上,它需要进行信号传递。对于蒸汽流量测量而言,传递部分可由阀门,导压管,冷凝器等部件组成。对于信号传递部件来讲,应保证传递信号不失真。实际使用中的大部分故障,往往是信号传递失真引起的。差压信号产生的传递失真比作为补偿用的温度和压力信号失真影响更大,必须引起注意。冷凝器在信号传递中处于关键位置,冷凝器中的液面保持一定高度,多余的冷凝液要回流到蒸汽管道,既要保证冷凝器中蒸汽很好地冷凝,又要使冷凝液回流畅通无阻。 气相导压管的一次根部阀门应保证蒸汽气相进入冷凝器,冷凝器里面多余的冷凝液回流到蒸汽管道,否则两只冷凝器液面不能保持相平,会对差压信号产生附加误差。一次根部阀门尽量选用闸阀,保证压力信号传递通畅无阻,减少测量误差。 测量用的导压管要加保温伴热,否则冬季不能正常工作。不管采用电伴热还是蒸汽伴热,一定要保证两只导压管受热均等,不然会因导压管中的液体的密度不同而产生附加差压误差。 作为压力补偿用的变送器一般和压力取压口不在同一高度上,如果变送器比取压口低,所测出的压力为管道中蒸汽的压力加上导压管中冷凝液产生的压力,可在变送器中进行正迁移将这部分压力迁移掉。使变送器测出的压力为管道中实际蒸汽压力。3.蒸汽密度问题产生的误差 测量蒸汽质量流量时要根据蒸汽的密度进行计算,因蒸汽的密度计算不准确产生测量误差。蒸汽流量测量仪表中涡街流量计是用工艺车间提供的蒸汽密度值为参考值,不是实际的密度值,得出的蒸汽流量会和实际流量有误差。选用涡街流量计时,最好选用能进行温度和压力补偿的型号,并且安装测温和测压元件取得温度和压力数值。孔板式流量计测出的流量由DCS系统显示,没有进行温度压力补偿。为了提高测量的准确度,必须进行温度压力补偿。对于孔板流量计,取得差压信号的同时,还需测得温度和压力信号,通过DCS中的专用软件进行温度和压力补偿。4.相关系数的影响 流出系数C和可膨胀系数ε在一定范围内可看作常数,但是,当蒸汽的状况偏离设计状态时,其流出系数C和可膨胀系数ε就会发生变化,就不能视为常数。测量小流量时,随着雷诺数变小,流出系数C将产生较大的变化。测量高压时,则必须考虑气体的可膨胀系数ε的影响,如果我们只补偿密度变化的影响,即使实现了对密度的完全补偿,其它各参数变化累加后的最大误差仍达6%左右,其中,可膨胀系数ε引入的误差最大。所以,要想提高仪表的测量精度,除补偿密度外还应考虑整个补偿方程中其它参数变化的补偿问题。DCS中的蒸汽测量模块中,不仅有密度补偿方式,还有流出系数C和可膨胀系数ε的修正办法,只要我们选用合适的流量测量模块,就能提高蒸汽流量的测量准确度。 一般认为,蒸汽干度X较高(X≥95%)时流体可视为单相流体。温度压力补偿可按通常方法进行。但出现-定误差。干度越低密度越大。在蒸汽干度较低(X<95%)时,管道中的流体处于二相流状态。情况严重时,流体分层流动,产生误差更大。目前还没有在线的干度测量仪表测量蒸汽的干度,最好的办法就是加强蒸汽传输管道的保温,提高蒸汽的过热度,使蒸汽的干度较高,孔板流量计测量也比较准确。孔板流量计是利用流体的动静压能转换原理进行流量测量的,这一-差压与流体流量存在如下关系: 式中:qm为质量流量,kg/h;qv为工况条件下的体积流量,m³/h;x为流量系数;e为流束膨胀系数;△e为差压,Pa;Q为工况条件下被测流体的密度,kg/m³;d为工况条件下的节流开孔直径,mm。由(1)式和(2)式可以看出,被测流体的流量是流体的密度和孔板前后差压的函数。当测得某一差压时,由于所测流体的密度不同,所代表的流量是不同的,只有当流体的密度值等于孔板流量计设计条件中的密度值时,差压才能真实反映所测的流量。蒸汽从发生到使用,由于热损耗,温度和压力的下降是不可避免的,导致其密度与设计值的差异,从而产生了误差,并且随着蒸汽参数的波动而波动,实际测量时只能通过温压补偿来修正,补偿公式的严谨性直接影响测量误差。编辑:admin 浏览量:59 发布日期: 2022-05-08 03:53
