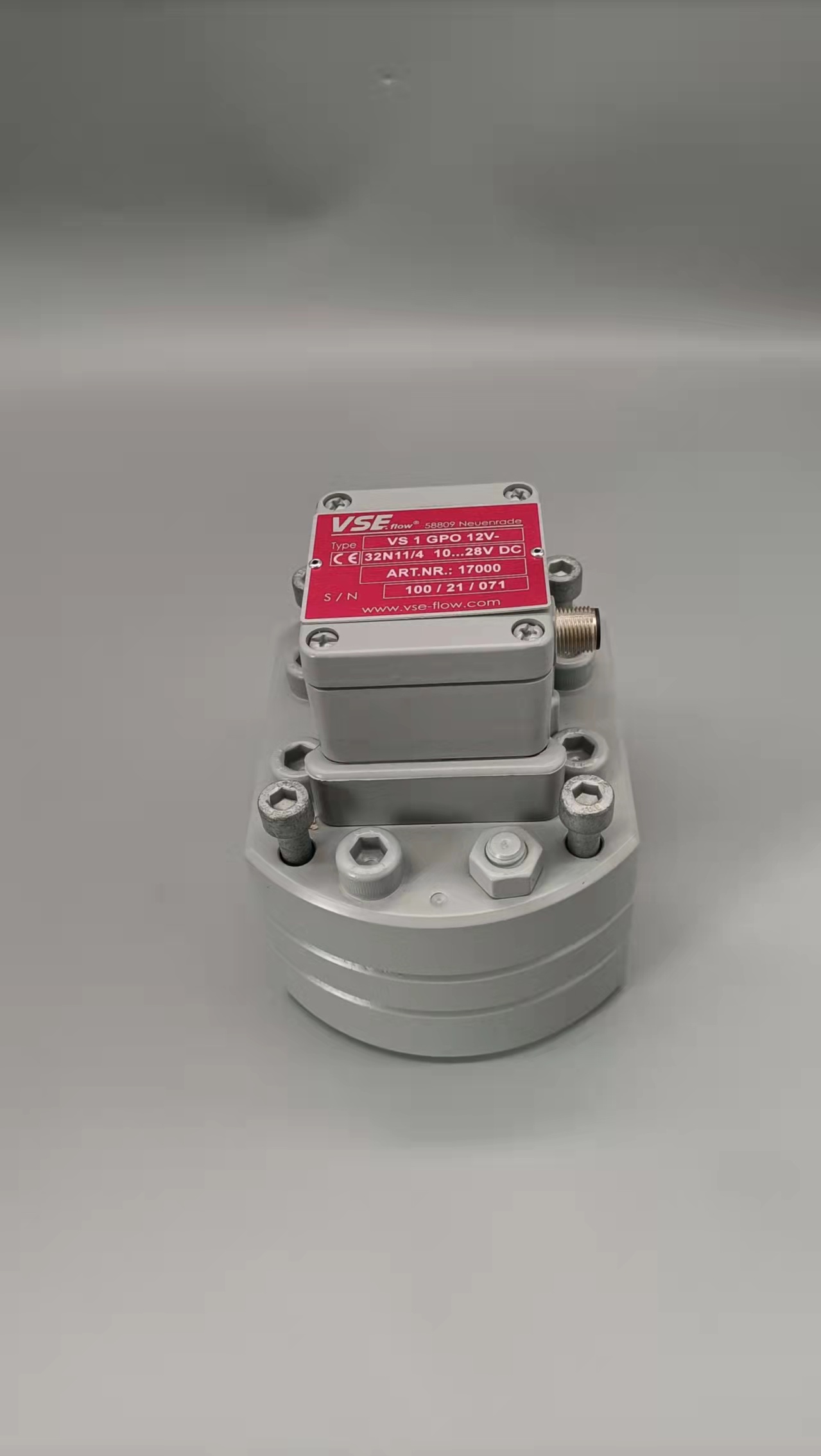

德国VSEVS4流量计厂家价同时我们还经营：1、孔板流量计包括3部分:①现场取压部分,包括高级孔板阀、前后直管段、导压管;②温度、压力、组分补偿部分，包括现场用温度变送器、压力变送器、天然气组分分析仪计量的实时数据;③流量计算部分，指专用流量计算机(或计算仪)所安装的计量标准程序。 2、在实际应用过程中，当充满管道的流体流经管道内的节流件时，如图1所示。   流线将在节流件处形成局部收缩，因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大，这样可依据压差来:衡量流量的大小。这种计量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。以伯努利方程式和流体流动的连续性方程式为依据,天然气流量计算公式是:   根据气体易压缩、密度差异大、受温度影响大的特点，得出天然气流量计量的实用公式是:式中:Qn一标准状态下气体体积流量; Ah一常数,标况下为0.008686; ɑ0一特定流量系数; Yre一计量管内壁流量修正系数; bk一孔板流量计入口边缘锐利度修正系数; Fr一雷诺数修正系数;. ε一气体膨胀系数; d-孔板在20°C下实测的开孔口径; Fa一孔板热膨胀修正系数; Fg一天然气相对密度修正系数; Fz一超压缩系数; Ft一流体流动温度修正系数; P1一孔板上游侧绝对压力; hw一气体流过孔板时的差压。德国VSEVS4流量计厂家价1）测量电磁流量计励磁线圈的电阻值，以确定励磁线圈是否有匝间短路（线路编号“7”和“8”之间的电阻），电阻值应在30欧姆之间和170欧姆。如果电阻与工厂记录相同，则认为线圈良好，并且不间接评估电磁流量计传感器的磁场强度。2）测量励磁线圈对地的绝缘电阻（测量编号“1”和“7”或“8”），以确定传感器是否潮湿，电阻值应大于20兆欧。3）测量电极和液体之间的接触电阻（测量数字“1”和“2”和“1”和“3”），并间接评估电极和衬里层表面的一般状况。如果电极表面和背衬层附着到沉积层，则沉积层是导电的还是绝缘的。它们之间的电阻应在1千欧和1兆欧之间，线号“1”和“2”以及“1”和“3”的电阻值应大致对称。4）关闭管道上的阀门，当电磁流量计充满液体且液体不流动时，检查整个机器的零点。根据需要进行适当调整。5）检查信号线和激励线各芯线的绝缘电阻，检查屏蔽层是否完好。6）使用GS8校准仪测试电磁流量计转换器的输出电流。当给定零流量时，输出电流应为：4.00 mA；当给定100%流量时，输出电流应为：20.00 mA。输出电流值的误差应优于1.5%。7）测试励磁电流值（转换器端子“7”和“8”之间），正负励磁电流应在规定范围内，约为137（5%）mA。1.流量测量　　现阶段，涡轮流量计对脉动流的直接测量还存在很大困难，但可通过误差方程分析、实验室试验和专业的脉动流量误差检测设备检测分析某一特定脉动流的测量误差。前两种方法基于脉动流的振幅和频率的可测量性，振幅和频率的测量可通过激光多普勒技术、热线风速仪法等。专业的脉动流量误差检测设备已有设备制造厂家在生产。1.1误差方程分析　　通过对机翼理论的研究，可列出涉及惯量、夹角、叶轮半径、角速度等参数的误差运动方程，通过编程可求得针对某一特定涡轮流量计的不同振幅和频率脉动流的测量误差。依据动量守恒定律，可列出包含流速、切线速度等参数的非线性微分方程，通过计算和分析可理论推导测量误差。1.2实验室试验　　现场实测脉动流的特性，采用已知标准体积压缩空气，在实验室模拟脉动流，将测量值与标准体积进行对比，分析测量误差。1.3误差检测设备检测　　上海某公司生产的一种燃气脉动流误差检测设备，可较精确地测得脉动误差值，但暂未在山西省广泛应用。在绝大多数燃气公司的实际运行管理过程中，脉动流的特性参数无法在日常运行监测数据中获取，因此，主要定性地说明脉动流对涡轮流量计计量偏差的影响。2.测量误差　　已有很多学者针对脉动流对计量的影响进行了研究。分析结果可知，由于叶轮受流体加速影响小，受流体减速影响大，计量始终存在正供销差。此外，正供销差取决于脉动流的振幅和频率，整体来说，如果脉动流频率大于叶轮角频率时正供销差值较大，脉动振幅增大时正供销差值也随之增大。3.脉动流对计量结果影响　　A分输站涡轮流量计距离上游最近的压缩站（往复式压缩机增压）不到7km，且该分输站工艺布置紧凑。据实地测量，流量计上游直管段长度约为6Dn（Dn为涡轮流量计口径，mm），下游直管段长度约为4Dn。此外，7km管道沿线地势高低不平，加之煤层气气质水含量较大，导致在低洼处极易形成积液，积液也会造成脉动流。　　2020年8—10月期间，下游公司发现正供销差持续增大时，对A分输站和B分输站的涡轮流量计进行了标定，但标定结果均为合格。随后下游公司在2020年11月5—7日对A至B分输站段管线进行了清管作业，共清出污水杂质约23t，清管完成后正供销差明显减小。清管前后实际供销差数据如表6所示。　　除此之外，通过日常对气体涡轮流量计的运行监测，供气瞬时流量每次显示数据都在变化，且在一定时间内在1个值上下频繁波动（波动幅度约为依20%）。综合上述情况，该输气管道存在脉动流的可能性很大。脉动流会造成正供销差影响，对下游接气单位不利，因此有必要对脉动流的影响进行修正。1、孔板流量计计量天然气的优势分析1)孔板流量计的结构组成比较简单，性能稳定可靠，节流装置运行稳定安全，整体使用寿命较长，且成本较为低廉，综合效益优势突出，校验检测质量合格。2)孔板流量计能够使区域性液体流动速度增加，降低静压力标准，产生压差，通过对压差进行测量的方式来评估待测定区域内流体流量的大小，故而测量精度较高，误差小。3)孔板流量计生产制造过程当中的相关检测件以及差压显示仪表能够由不同的生产厂家进行生产制造与供货，具有专业化、规模化生产的价值与潜力。4)由于孔板流量计在作用于天然气计量的过程当中,标准节流件为全世界通用，且有大量的国家、国际、行业标准作为支持，实际应用中不需要进行实流校准，操作步骤简单，质量控制可靠,且数据精度有所保障。2、孔板流量计计量天然气的误差消除1)要求从设计安装的角度入手,重视对孔板流量计作业质量的严格控制。当前我国存在大量标准的孔板流量计安装操作规范，当中对孔板流量计在安装过程当中的各项技术指标进行了详细、精确的规定。同时,安装期间还要求根据孔板前阻力件的结构形式，对应配置长度符合要求的直管段,工程实践中同时要求，直管段长度应当挖制在≥30d单位以上。若受客观环境条件影响，无法满足这一一要求，则需要在直管段上通过增设整流器装置的方式缩短安装长度。安装期间，还要求对孔板流量计入口端相对于管道线的方位进行控制，垂直角度90.0°进行控制，偏差应当严格控制在±1.0°范围之内。2)要求从应用维护的角度入手,重视对脉动流的消除与控制。为了最大限度的消除孔板流量计作业期间的脉动流，需要将天然气当中的水分最大限度的从管线中脱出出来，具体的技 术措施为:管道低处安装分液器,消除管线内部所累积的积液。与此同时，还需要在确保孔板流量计自身计量性能的基础之上，合理控制测量管道内部内径参数,同时合理提高管道差压取值标准。除此以外,还可以在测量点以前的入口端增设调压阀部件,使孔板流量计计量期间的输出压力能够取值比较稳定。相同类型的方法还有:将缓冲罐加装在测量管道以前位置,使气体能量能够得到及时的储存与释放,达到对抗差压波动的目的，避免天然气计量作业期间，脉动现象对计量精度所产生的不良影响。德国VSEVS4流量计厂家价根据高含水原油这一特殊介质及其使用环境的特点，对早期广泛应用于注水、注聚等计量中的电磁流量计进行了相关的技术改进。(1)对传感器进行防爆处理。通过现场应用进行综合分析，认为高含水原油的计量场所是油气密集的地方，需要对传感器进行防爆处理才能满足工作需要。根据传感器的特点及其使用环境的要求，选用了传感器的复合防爆型式，即浇封隔爆型，防爆标志为mdIIBT4.关键技术是传感器主体结构采用了浇封工艺技术、接线盒采用了隔爆外壳。接线盒的隔爆接合面为螺纹隔爆接合面，引人装置采用密封圈压紧螺母式，产品通过了国家防爆电气产品质量监督检验测试中心的5项试验。(2)提高转换器的输人阻抗，保证流量计的测量精度。对电磁流量计来说，传感器产生的感应电势只有几毫伏，如要进行准确测量，要求转换器的输人阻抗远远大于传感器的内阻，才能保证仪表的精度。电磁流量传感器的内阻仅与被测介质的电导率和电极直径有关。高含水油的电导率随含水情况有所变化，因此，采用了专用前置放大器，相应地提高了转换器的输人阻抗，保证了测量精度。(3)转换器实现智能化。智能电磁流量计采用了自动跟踪式励磁控制和智能反馈式信号放大处理技术，使用了多CPU协同信息处理的方法，使仪表在功能上具有了支持各种传感器匹配与校验、数字与模拟的系统连接、自诊断和安装调试测试、断电信息保护、在线信息查询、软件冲击自动恢复、多单位多形式的计量显示选择等全方位的智能化功能，操作使用十分方便。(4)改进型电磁流量计的主要技术指标。①适应的场所:转油站、联合站的高含水油计量，因为这些场所的高含水油经过油气分离，流态比较稳.定，含水波动较小，计量精度能够保证;②被测介质的含水率:>80%;③工作压力:≤2.5MPa;.④被测介质温度:≤100℃;⑤传感器衬里:可根据被测介质的温度选择不同的衬里。高含水油的温度一般在50~70℃，选择耐油橡胶衬里可满足计量要求;⑥口径依据被测液量的满量程流量来选择。电磁流量计的流速下限为0.5m/s。一般流量测量以2m/s为经济流速，而在高含水油测量时，流体的流速要求偏高一些，一般3~4m/s，这样可以避免低流速时原油附着于测量管壁及电极上，保证正常计量。.1、插入式涡街流量计可测量蒸汽,气体,液体的体积流量和质量流量；2、无机械运动部件,测量精度高,结构紧凑维护方便；3、压力损失小,量程范围宽；范围度达1:25；4、采用消扰电路和抗振传感头；5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；6、可测介质温度达+250℃。7、可实现不断流拆装传感器，可实现放大器与传感器分离(分离距离15m)；8、SSP自适应频谱波技术 小漩涡采集 模块化设计 保证产品的高可靠性和一致性9、插入式涡街流量计内置完善的抗干扰 多级保护电路 有效消除振动干扰 温度压力检测及补偿单元10、兼有二线电流和三线脉冲输出功能 具备HART功能 可远程参数设置和调试1.计量原理　　流体通过涡轮流量计时，流速被转换为涡轮的转速，转速再被转换成与流量成正比的电信号，最后在计数器上进行显示和累计。目前，绝大多数涡轮流量计都为一体化智能流量计，除上述机械计量部分外，还包括1台体积计算仪，依据实测工况流量、取压口实测压力、测温口实测温度及内部设定的一些固定参数进行计算，将工况体积转换为可贸易交接的天然气体积，其原理如图1所示。2换算原理2.1工作条件下的体积流量计算实用公式工作条件下的体积流量计算实用公式如式(1)所示：式(1)中，qf为工作条件下的体积流量，m3/s；f为输出工作频率，Hz，由频率计采集；k为系数，m-³，可按流量计铭牌给定值。2.2标准参比条件下的体积流量换算实用公式标准参比条件下的体积流量换算实用公式如式(2)所示：式(2)中，qn为标准参比条件下的体积流量，m3/s；pf为工作条件下的绝对静压力，MPa；pn为标准参比条件下的绝对静压力，MPa；Tn为标准参比条件下的热力学温度，K；Tf为工作条件下的气体绝对温度，K；Zn为标准参比条件下的气体压缩因子；Zf为工作条件下的气体压缩因子。　　工作条件下的压力和温度的准确度取决于测量仪表。标准参比条件下的绝对静压力为101.325kPa，热力学温度为293.15K。输出工作频率由频率计采集得到。在不考虑涡轮流量计测量误差的基础上，研究范围可进一步缩小，可主要从天然气组分对计量的影响和脉动流对计量的影响两方面进行研究。涡轮流量计利用置于流体中的叶轮的旋转角速度与流体流速成比例的关系，通过测量叶轮的转速来反映通过管道的流体体积流量大小，是流量仪表中比较成熟的高准确度仪表之一。　　流量计内有经过精密加工的叶片，它与一套减速齿轮和轴承一起构成测量组件，支撑涡轮的两个不锈钢自润滑轴承，保证该组件有较长的使用寿命。流量计亦可选用外部润滑油泵润滑轴承，但注意不能过量。　　流量计露天安装，由于流量计大部分是电子显示，表头内有电路板，长期露天放置，容易造成电路板损坏受潮，液晶屏不显示，或者烧坏电路板。建议安装计量仪表防护装置。　　涡轮流量计在安装过程中，不能敲打表具。流量计受硬力冲击，导致表具损坏。安装流量计前，一定要吹扫，吹扫过程中一定不能带着表具，管道中的焊渣容易打坏涡轮流量计的叶轮，造成表具不计量或者计量不准确。　　为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。　　涡轮流量计在使用前一定要加润滑油，但是不能加多，在燃气气质并不是太干净的环境中，润滑油过多容易使气质中的杂质粘附在卡箍式涡轮流量计的叶轮上，从而造成计量不准确，时间长了，容易磨损表具。1.一次测量元件引起的误差　　孔板流量计中的节流元件是尖锐的直角边缘，流体在节流元件的入口收缩，根据伯努力方程，流速增加，压力减小，孔板的测量原理就是根据孔板入口和出口的压差进行测量的。孔板平钝后流出系数增大，产生测量误差。流出系数对蒸汽流量测量的影响是普遍存在的。  测量管也是节流装置的组成部分，其结构尺寸对流体流动状态有重要的影响，测量管除满足前10D后5D的要求外，还对内表面的光滑度有要求。粗糙管的流速分布与光滑管是有区别的，流出系数也不相同，管道结垢、腐蚀，流出系数发生变化，产生测量误差。　　对于孔板入口边缘磨损的问题，我们可以选用标准喷嘴，由于喷嘴入口是一个光滑的曲面，它的抗磨损，抗积污，抗变形程度远好于孔板，流出系数稳定性也比孔板好，压力损失也比孔板小得多，而且它的检定周期为4年，大大减少了维护费用。　　对于测量管的问题，在管道安装时就尽量选用光滑度高，质量好的管道，必要时请专业厂家定制测量管道、连接法兰，冷凝器等，补偿用的温度和压力测量点也可以统一开工获取。虽说一次性投资高些，但由于投入使用后没有特别原因，一般不进行更换，还是使用周期越长越好，这样综.合经济效益还是高些。2.测量信号的传递失真　　测量信号传递是孔板前后的差压信号经导压管传递到差压变送器，由于结构的不同，孔板流量计不同于涡街流量计那样直接装在管道上，它需要进行信号传递。对于蒸汽流量测量而言，传递部分可由阀门，导压管，冷凝器等部件组成。对于信号传递部件来讲，应保证传递信号不失真。实际使用中的大部分故障，往往是信号传递失真引起的。差压信号产生的传递失真比作为补偿用的温度和压力信号失真影响更大，必须引起注意。冷凝器在信号传递中处于关键位置，冷凝器中的液面保持一定高度，多余的冷凝液要回流到蒸汽管道，既要保证冷凝器中蒸汽很好地冷凝，又要使冷凝液回流畅通无阻。　　气相导压管的一次根部阀门应保证蒸汽气相进入冷凝器，冷凝器里面多余的冷凝液回流到蒸汽管道，否则两只冷凝器液面不能保持相平，会对差压信号产生附加误差。一次根部阀门尽量选用闸阀，保证压力信号传递通畅无阻，减少测量误差。　　测量用的导压管要加保温伴热，否则冬季不能正常工作。不管采用电伴热还是蒸汽伴热，一定要保证两只导压管受热均等，不然会因导压管中的液体的密度不同而产生附加差压误差。　　作为压力补偿用的变送器一般和压力取压口不在同一高度上，如果变送器比取压口低，所测出的压力为管道中蒸汽的压力加上导压管中冷凝液产生的压力，可在变送器中进行正迁移将这部分压力迁移掉。使变送器测出的压力为管道中实际蒸汽压力。3.蒸汽密度问题产生的误差　　测量蒸汽质量流量时要根据蒸汽的密度进行计算，因蒸汽的密度计算不准确产生测量误差。蒸汽流量测量仪表中涡街流量计是用工艺车间提供的蒸汽密度值为参考值，不是实际的密度值，得出的蒸汽流量会和实际流量有误差。选用涡街流量计时，最好选用能进行温度和压力补偿的型号，并且安装测温和测压元件取得温度和压力数值。孔板式流量计测出的流量由DCS系统显示，没有进行温度压力补偿。为了提高测量的准确度，必须进行温度压力补偿。对于孔板流量计，取得差压信号的同时，还需测得温度和压力信号，通过DCS中的专用软件进行温度和压力补偿。4.相关系数的影响　　流出系数C和可膨胀系数ε在一定范围内可看作常数，但是，当蒸汽的状况偏离设计状态时，其流出系数C和可膨胀系数ε就会发生变化，就不能视为常数。测量小流量时，随着雷诺数变小，流出系数C将产生较大的变化。测量高压时，则必须考虑气体的可膨胀系数ε的影响，如果我们只补偿密度变化的影响，即使实现了对密度的完全补偿，其它各参数变化累加后的最大误差仍达6%左右，其中，可膨胀系数ε引入的误差最大。所以，要想提高仪表的测量精度，除补偿密度外还应考虑整个补偿方程中其它参数变化的补偿问题。DCS中的蒸汽测量模块中，不仅有密度补偿方式,还有流出系数C和可膨胀系数ε的修正办法，只要我们选用合适的流量测量模块，就能提高蒸汽流量的测量准确度。　　一般认为，蒸汽干度X较高(X≥95%)时流体可视为单相流体。温度压力补偿可按通常方法进行。但出现-定误差。干度越低密度越大。在蒸汽干度较低(X<95%)时，管道中的流体处于二相流状态。情况严重时，流体分层流动，产生误差更大。目前还没有在线的干度测量仪表测量蒸汽的干度，最好的办法就是加强蒸汽传输管道的保温，提高蒸汽的过热度，使蒸汽的干度较高，孔板流量计测量也比较准确。电磁流量计在运行中使用过程中,偶尔出现波动大,信号弱或突然下降等情况时原因1.由于水煤浆在磨制过程中,产生的铁磁性物质,随流过电磁流量计时,吸附于电极表面使其绝缘变坏或被短路,造成信号送不出去,而导致测量误差.　　处理方法；在平时停车检修期间要认真检查,发现测量导管内壁有沉积的污垢,应及时清洗和擦拭电极,测量导管衬里如果出现鼓包现象,应及时更换,检查信号插座,如果有腐蚀,应予以清理或更换.原因2.在水煤浆测量过程中,煤浆泵出口压力的不稳定和较大波动,对电磁流量计的在线测量也会造成较大的影响,尤其在低流速状态和煤浆泵脏物堵塞等因素同时存在时,水煤浆流场变化波动且不稳定,流体脉动大,使电磁流量计测量信号不稳定.　　处理方法：我公司常用做法是将电磁流量计安装在气化炉框架顶部,延长流量计的前直管段,以解决煤浆泵加压泵工作时造成的脉动.原因3.在测量过程中,煤浆中的固体颗粒（或液体中气泡）摩擦电极表面,电极表面电化学电势突然变化,输出信号流量将出现尖峰脉冲状噪声,如果两个电极材质、结构表面状态存在差异,所产生的共模干扰,流量信号送到转换器差分放大器输入端放大,于是就出现了流量计输出信号的大幅波动.　　处理方法：应尽量控制煤浆颗粒在50μm-55μm,减小颗粒噪声对测量稳定性的影响.同时应在工艺控制水煤浆的浓度比例,使其均匀稳定.原因4.电磁流量计的信号比较弱,在满量程时只有2.5~8mv,流量很小时,输出只有几微伏,外界略有干扰,就会影响仪表精度.　　处理方法：查看检测器的测量管、外壳、屏蔽线以及转换器、二次仪表是否可靠接地,接地电阻是否小于10欧,电缆屏蔽层是否有损坏.
