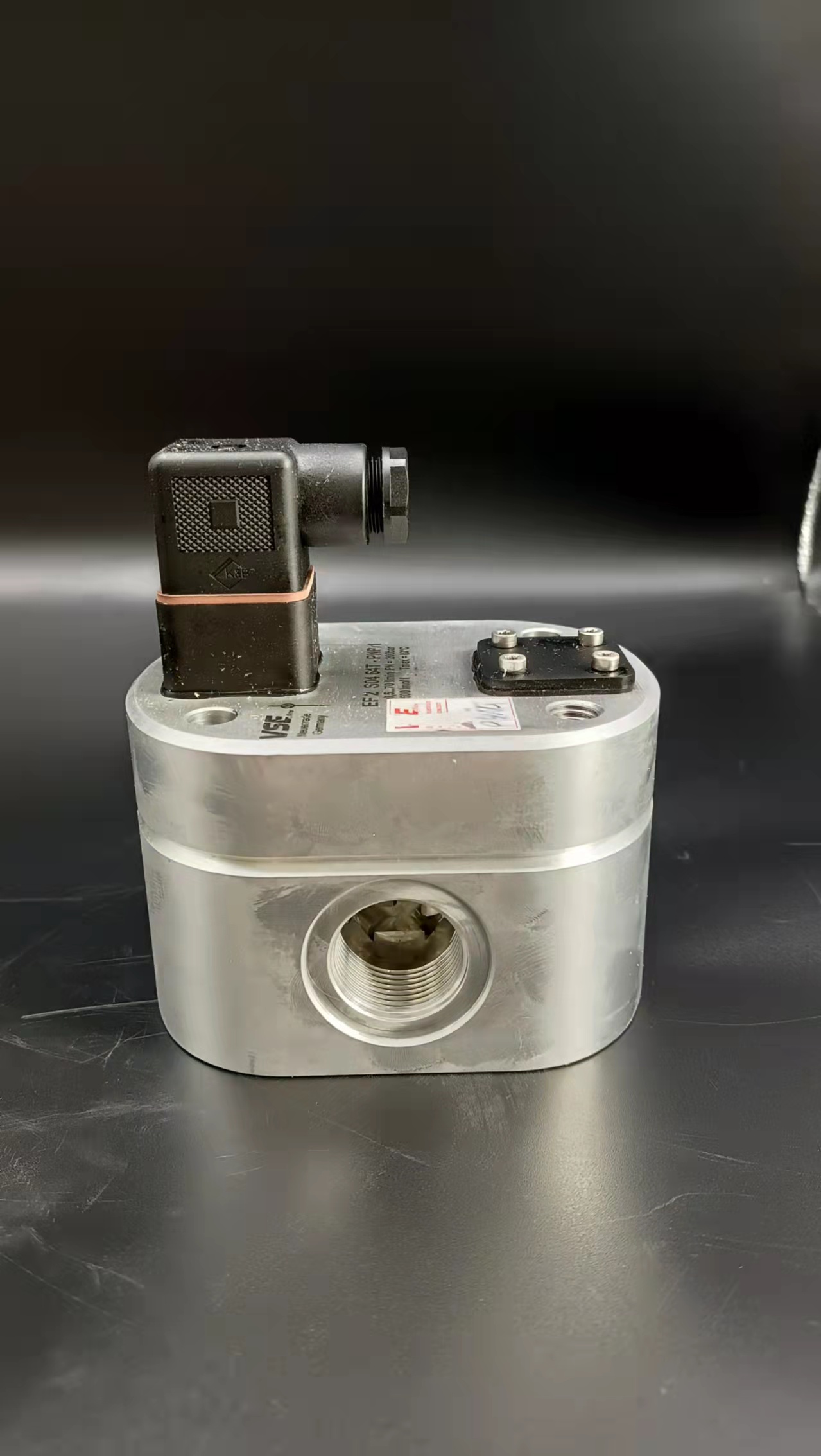

德国VSEVS0.04流量计技术资料同时我们还经营：1.差压管路堵塞，疏通差压管路；2.差压计故障，检查差压计；3.差压变送器示值明显偏离，应检查尺示值；4.节流元件安装方向有误，重新安装节流元件；5.被测介质工况参数与设计节流装置时采用的参数不一致，按相关公式修正，必要时应重新计算差压值；6.孔板流量计前后直管段长度不够，应调整直管段长度；7.直管段内径超差，实测直管段内径，重新计算最大流量；8.节流孔径超差，实测节流孔径，重新计算最大流量；9.节流元件变形，更换节流元件；10.节流元件上有附着物，清洗更换节流元件；11.孔板的尖锐一侧应该迎向流体流向为入口端，呈喇叭形的一侧为出口端。如果装反了，显示将会偏小很多 。　　解决办法：检查孔板安装方向，正确安装孔板。12.孔板的入口边缘磨损，如果孔板使用时间较长，特别是在被测介质夹杂固体颗粒等杂物情况下，都会造成孔板的几何形状和尺寸的变化，如果造成开孔变大或开孔边缘变钝，测量压差就会变小，流量显示就会偏低。　　解决办法：对孔板进行重新加工。13.变送器零点漂移：如果使用时间较长，变送器的零点可能会发生漂移，如果是负漂移，显示压差将会减小，显示的流量也会减小。　　解决办法：对变送器的零点进行校正。14.上下游直管段长度不够，上下游直管段如果不够长，气体将得不到充分发展，会使计量结果造成较大误差，如果上游在规定直管段内存在多个弯头，将使计量结果偏低。　　解决办法：改造蒸汽管道，是上下游直管段长度达到规定要求。在节流装置前加整流器。15.差压变送器的三阀组漏气，如果三阀组中的高压阀货平衡阀漏气，将会导致测量差压值减小，测量结果就会偏低。　　解决办法：如果三阀组中的高压阀门漏气，将该阀门进行紧固，必要时进行更换，如果三阀组中的平衡阀内漏，将该阀门进行紧固，必要时进行更换。  管道式大口径流量计的在线校准方法，一般为标准表比对法、利用蓄水池作为测量容器的液位落差法和检测电气参数法，比如CJ/T364-2011《管道式电磁流量计在线校准要求》中，规定了标准表比对法和电气参数检测法。在不得已情况下采用验证方法，如经常采用的物料平衡法、热量平衡法、设备能力法、流量增量验证法等。近年来发展起来的非实流法校准液体超声流量计的现场校准方法，主要是通过测量声速来实现液体超声流量计现场校准，适用特大口径的流量计,如国家颁布实施的JJF1358--2012《非实流法校准DN1000~DN15000液体超声流量计校准规范》。  本文在线校准试验采用1.0级夹装式时差法.超声流量计作为标准表，被测流量计是管道大口径电磁流量计，校准测量时间为20~30min。在线校准方法参照JJG1033--2007《电磁流量计检定规程》和CJ/T364-2011《管道式电磁流量计在线校准要求》。2012年、2013年的部分试验结果如表2所示，其余约60台电磁流量计的试验结果以计量误差分布图给出，如图1所示。  从表2和图1中可以看出，其计量误差大部分在±5%左右，但有的误差甚至超过±10%，最大的计量误差接近±20%。究其原因，除流量计选型有误(实际管道流速在电磁流量计规定流速的下限附近或以下)，安装不规范.(如阀门件扰流等)，直管段不足和存在非满管流等缺陷需要进行改造外，还有现场在线校准.时诸多因素的影响。1.一般要求：●供电电缆与电磁流量计信号电缆分开铺设,电缆槽分开,穿线管分开.●电缆进入一次表采用挠性防爆软管或者波纹管进行保护.护线帽和密封接头要拧紧,必要时加防水胶带做二次保护.穿线管检查是否有毛刺,如果穿线管较粗,则采用防火胶泥进行封堵.●电缆在入口处留出U型弯,同时穿线管出线口要低于表头,防止雨水进入表头.●动力电缆如果为单股铜芯则可以不用压线鼻子,但是必须标识零线,火线及接地线及来线位置.●信号电缆一般为多芯软线,必须压线鼻子或者涮锡,同时标识位号及来线位置.在系统侧电缆留有一定余量,屏蔽层在系统侧单侧接地.●无论供电电缆还是信号电缆,在接线前必须进行校线.●现场一次表入水口及出水口双侧接地.接地线采用绿,黄双色线,确保接地牢靠,同时接地极为等电位.2.详细接线说明：　　电磁流量计接线一般有以下几种信号：供电接线,4～20mA信号输出,上限报警输出,下限报警输出,通讯信号等●电磁流量计一般采用220V交流供电或者24V直流供电.本项目污水流量计采用220V交流供电.●该电磁流量计为四线制,自控系统卡件接收4～20mA信号按照四线制方式连接.●上,下限报警输出均为二次表内集电极开路输出,为无源输出,自控系统DI卡输出24V.实际设计时报警信号不接入自控系统,在自控系统内对瞬时流量设置高,低限报警值.●通讯信号一般采用485通讯.采用两线制带屏蔽通讯专用电缆.●如果采用脉冲信号,则需要自控系统提供脉冲卡件.本项目从成本角度考虑采用4～20mA信号.德国VSEVS0.04流量计技术资料容积式流量计主要用来测量不含固体杂质的高粘度液体，例如油类、冷凝液、树脂和液态食品等粘稠流体的流璧，而且测量准确，精度可达士0.2%，而其他流量计很难测量高粘度介质的流量。椭圆齿轮流量计是最常用的一种容积式流量计.如图3-13所示。1.工作原理　　椭圆齿轮流量计的测量部分是由两个互相啮合的椭圆形齿轮A和B以及轴、壳体等组成。椭圆齿轮与壳体之间形成测量室。如图3-14所示。　　当被测流体流经椭圆齿轮流量计时，由于要克服仪表阻力必然引起压力损失，从而在其人口和出口之间产生压力差 . 在此压力差的作用下，产生作用力矩使椭圆齿轮连续转动 .　　由于 P1>P2，P1、P2共同作用产生的合力矩使A轮顺时针转动. 而B轮上的合力矩为零，此时A轮带动 B 轮顺时针转动.A为主动轮.B为从动轮. 在图3-14(b) 所示中间位置时，A轮和B轮都为主动轮.在图3-14(c)所示位置时，A轮上的合力矩为零，而B轮上的合力矩最大.B 轮逆时针转动，此时B为主动轮 .A 为从动轮。如此循环往复，将被测介质以椭圆齿轮与壳体之间的月牙形容积为单位，依次由进口排至出口。椭圆齿轮流量计旋转一周排出的被测介质体积量是月牙形容积的 4 倍。椭圆齿轮流量计的体积流量Q为:Q=4nv2(3-7)式中:n为椭圆齿轮的旋转速度;V2为椭圆齿轮与壳体间形成的月牙形测量室的容积。2.使用特点　　椭圆齿轮流量计适用于洁净的高粘液体的流量测量，其测量精度高，压力损失小，安装使用方便，可以不需要直管段。但被测介质中不能含有固体颗粒，更不能夹杂机械物，否则会引起齿轮磨损甚至损坏。所以为了保护流量计，必须加装过滤器。　　椭圆齿轮流盘计在启用或停运时，应缓慢开、关阀门，否则易损坏齿轮，另外，流量计的温度变化不能太剧烈，否则会使齿轮卡死。德国VSEVS0.04流量计技术资料流量积算仪主要用于各种液体、蒸汽、天然气及其他气体的流量测量。由于流量积算仪功能多，使用非常复杂，使用时容易出现问题。一、设置中易出现的问题1．介质及介质状态的设置（1）错误地设置介质，例如，当介质为蒸汽时，设置为空气。（2）错误地设置介质状态，例如，当蒸汽状态为过热蒸汽时，设置为饱和蒸汽。2．流量信号输入的设置　　一般为频率信号输入，也有模拟信号输入。容易出现的问题是输入错误的信号，如本应输入频率信号却输入了模拟信号，或本应输入模拟信号却输入了频率信号。3．温度、压力信号输入的设置　　温度信号输入一般是模拟信号，可以设置为（4～20）mA电流信号、（0～l0）mA电流信号、（1～5）V电压信号、Pt100铂电阻信号。容易出现的问题是设置了错误的信号，如本应设置模拟信号却设置了频率信号，或本应设置铂电阻信号却设置了（4--20）mA电流信号。　　压力信号输入一般是模拟信号，可以设置为（4--20）mA电流信号、（0～10）mA电流信号、（1～5）V电压信号。容易出现的问题是设置了错误的信号，如本应设置（1～5）V信号却设置了（4～20）mA电流信号。4．配套流量计的设置　　通常可以设置为孔板流量计、涡街流量计、涡轮流量计。由于流量计原理不同，因此，在流量积算仪的流量计算中．不同类型的流量计有不同的算法，如果流量计选型错误，则流量计算必然出错。5．温压补偿的设置　　应用在蒸汽介质流量计量时，需进行温压补偿。例如一台流量积算仪，当用于过热蒸汽时．需要同时进行温度补偿和压力补偿；当用于饱和蒸汽时，由于一一对应关系，只能对其中一个输入信号进行补偿，根据现场情况，只选择温度补偿或只选择压力补偿。如果应用在天然气介质流量计量中．需同时进行温度补偿和压力补偿。6．输入信号范围的设置　　温度输入信号、压力输入信号、流量输入信号分别设置自己的测量范围，流量积算仪设置的流量测量范围、温度测量范围、压力测量范围应分别大于现场的流量范围、温度范围、压力范围。例如，设置最大流量1O00m3/h，但实际测量流量为2000m3／h，超过了积算仪中设置的流量测量范围，则流量计算出错。二、接线时易出现的问题　　对于不同的输入信号．需要选择不同的接线端子。但在实际应用中，由于操作比较复杂，接线时容易出现错误。例如流量积算仪使用在饱和蒸汽下，流量积算仪内部设置为温度补偿，而在实际接线时将压力输入信号作为补偿信号接到流量积算仪，造成接线错误，从而造成流量计算错误。　　综上所述．要正确使用流量积算仪，需要专业人员严格按照现场操作条件进行设置和接线，以保证流量积算仪的正确使用；同时，流量计量人员应按照用户要求.模拟流量积算仪现场使用条件进行流量积算仪的检测。测量沼气的流量计如何选型:注意连接方式；注意结构类型；注意显示方法；注意信号输出方式；注意防爆形式。流量计连接方式：法兰卡装式（表体不带法兰）或法兰连接式（表体本身带法兰）。一般建议选用法兰卡装式，因为其结构紧凑，价格低，而且供货周期短。流量计结构类型：一体型结构和分体型结构。一般采用一体型结构，只有在特殊场合下采用分体型结构（如：介质温度高时、环境温度或湿度高时、带现场显示为读数方便时）。流量计显示方法：无现场显示、带现场显示和只带现场显示。现场显示是指在表头上装有液晶显示电路，可显示累积流量、瞬时流量等参数。流量计信号输出方式： 脉冲信号输出和4～20mA标准电流信号输出。一般情况下建议采用脉冲信号输出，因为脉冲信号直接与旋涡脱落频率相对应，不需转换，具有最高的累计精度；同时，脉冲信号传输效果较好。标准电流信号输出一般用于与终端或控制系统组成流量测量系统。流量计防爆形式：非防爆型和本安防爆型。如果被测介质是易燃易爆物质或测量环境存在易燃易爆物质，应选用防爆型。作为流量计,首先需要确定它的通径和流量测量范围即确定传感器测量管内流体的流速范围。　　流量计量程范围的选择对提高流量计工作的可靠性及测量精度有很大的关系根据不低于预计的最大流量值的原则选择满量程.正常常用流量最好超过满量程的50%这样就可以获得较高的测量精度。　　传感器通常选用与工艺管道相同的通径或者略小些.在量程选定的情况下通径的选择是根据不同的测量对象以及传感器测量管内流体流速的大小来决定的.电磁流量计所测流体的流速从其测量原理本身考虑可以选得很高有些场所曾选到10m/s但在一般使用条件下,考虑到管道中流体的流速与压力损失的关系流速选择在2~4m/s为最适宜.在特殊情况下要按照不同的使用条件来确定。例如对于带有有颗粒造成管壁磨损的流体常用流速选为≤3m/s对于易粘附管壁的流体常用流速则选为≥2m/s.在测量纸浆时流体的流速提高到4m/ s 以上,可以达到自动清除电极上附着纤维的目的。　　确定了流速以后流量计传感器的通径可以根据下述关系式确定。电磁流量最大流量选择参考图计量管路流量量程变化是实际使用中经常遇到的情况, 特别是直接对没有储气设备用户供气的计量更是如此。我国天然气、煤气的大部分消耗是供给城市作民用燃气的,一般日负荷的变化都比较大,流量的量程变化也就较大。常用孔板流量计的量程比一般为3:1,对于大量程比的场合,一般采用以下三种方法解决。(1)将大流量分段多路并联组合进行测量.在流量量程变化较大的场合,往往采用不同管径的计算管道并联组合,通过计量管路的组合切换来适应流量的变化;这是目前较为常用的方法。(2)更换孔板片改变值进行测量.在不改变标准孔板节流装置和差压计的情况下,通过更换不同开孔直径的孔板,改变孔径比的方法来实现流量测量。适用于较长时间的季节性流量较大幅度改变或供气量的突然变化致使差压计超出规定使用范围的情况。(3)用一台孔板流量计并联不同量程差压计进行测量.采用同一台孔板流量计的一次装置,并联两台或两台以上不同量程的差压计进行切换测量。智能电磁流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。只有当满管时才能获得准确的测量，避免以下安装位置：1.管道高点安装（易聚集气泡）2.直接安装在一根向下的管线的敞开出口前。3.智能电磁流量计注意不要在泵的入口侧安装流量管,以避免抽压而造成的对流量管衬里的破坏.当使用往复、横膈膜或柱塞泵时需要在安装脉冲节气阀.4.当向下管道长度超过5m时，在传感器后安装一个虹吸管或一个放气阀。以避免低压而可能造成的对测量管衬里的破坏。保证满管，减少含气量。　　安装方位通常分为垂直安装和水平安装：　　安装方位：适宜的方位可帮助避免气体的累积和测量管内的残渣存积。　　垂直安装；这种方位对易自排空管道系统很理想，并可不加空管检测电极。　　水平安装：测量电极平面必须水平，这样可以防止由于夹带的气泡而产生的电极短时间绝缘。注意：空管检测功能仅当测量装置为水平安装及变送器外壳向上时能正确工作。如果振动非常剧烈，应将传感器和变送器分开安装。　　基座，支撑：如果公称直径为DN≥350，在能忍受足够负载的基座上安装变送器。注意不允许利用外框承住传感器的重量。这会使外框变形并破坏内部励磁线圈。如果可能，安装传感器避免例如阀门，三通，弯头等组件。　　保证以下所需的进口和出口直管段以确保测量精度：入口长度>10×DN出口长度>5×DN传感器及变送器接地传感器处于管道中心位置　　智能电磁流量计接地：传感器及介质必须有相同的电势用来保证测量精度及避免电极地腐蚀破坏。等电势通过在传感器内装地参考电极保证。如果介质在无衬里并接地地金属管中流动，它可通过连接到变送器外壳而满足接地要求。对于分离型地接地同上一样。由于超声波流量计传感器的安装位置，被测管路的状态对测量精度有很大影响，因此请选择满足下列条件的场所。1.管道圆度好，内表面光滑，管壁均匀。2.上游侧5D，下游侧3D以上的直管段，注“D为管道内径”。3.被测管路必须充满液体。4.必须有足够的空间易于传感器的安装与操作。5.在水平的被测管路，传感器不应装在管道的顶部和底部，并避开管道凹凸不平及有焊缝处。超声波流量计传感器的安装1.在已定的安装位置周围比传感器约大一倍的面积上，将管壁上的油漆、铁锈、污垢等清除干净，擦净露出金属应无凹凸不平。2.将紧固件安装在管道上，用不锈钢带将其固定在管道上，不应松动。3.铺设好电缆由电缆接入孔接到接线盒中的接线端子上。4.每个传感器换能器正面，涂上一厚层耦合剂（黄油）后，将传感器换能器面与管壁接触，放置在紧固组件中，并用压紧盖板将传感器压紧，耦合剂应从传感器四周的缝隙中挤出，形成一道密封条。紧固螺铨钮紧，注意四个螺铨用力要均匀，不要使传感器偏移。
