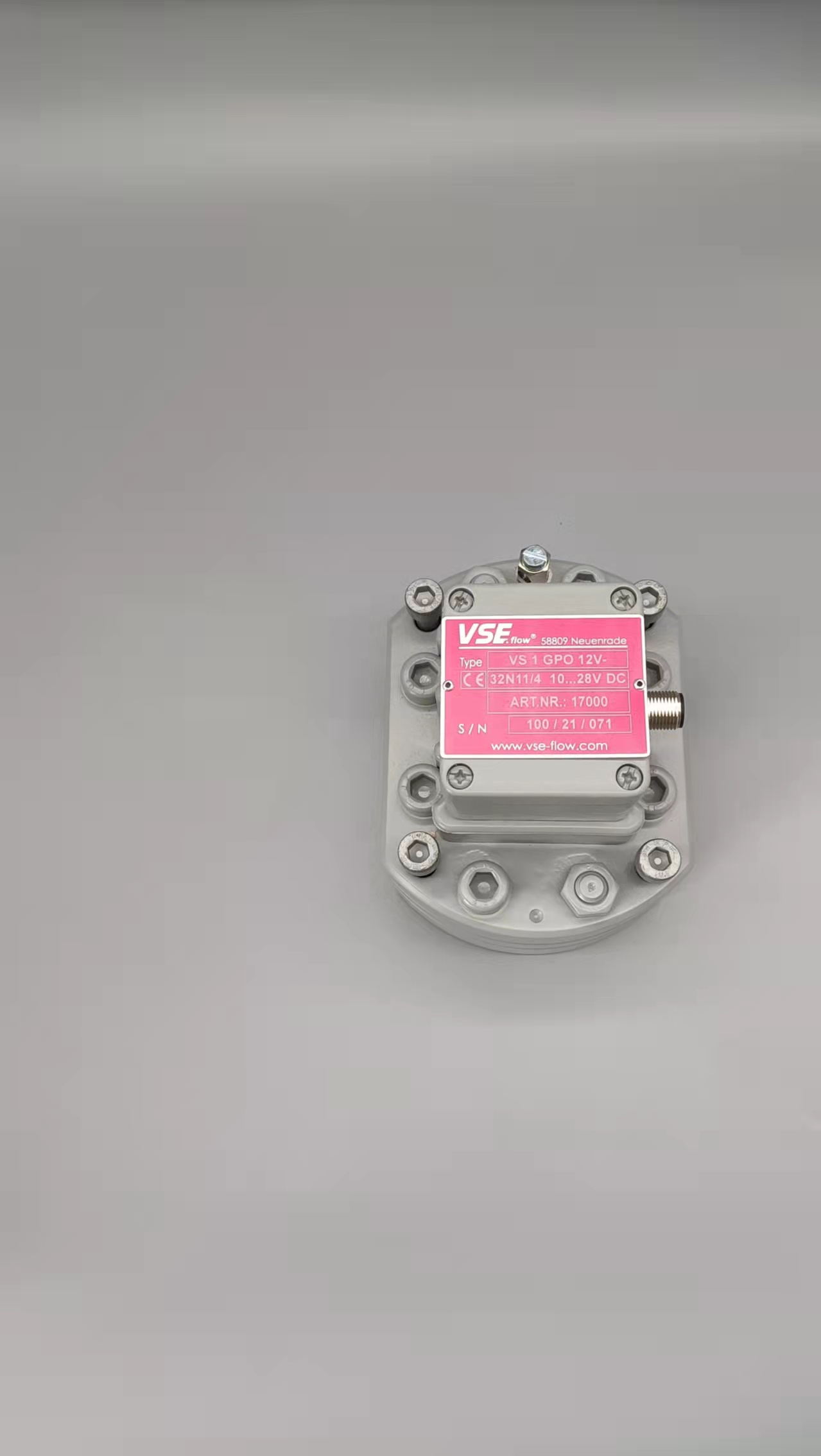

德国VSEVS1/2流量计样册同时我们还经营：1、插入式涡街流量计可测量蒸汽,气体,液体的体积流量和质量流量；2、无机械运动部件,测量精度高,结构紧凑维护方便；3、压力损失小,量程范围宽；范围度达1:25；4、采用消扰电路和抗振传感头；5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；6、可测介质温度达+250℃。7、可实现不断流拆装传感器，可实现放大器与传感器分离(分离距离15m)；8、SSP自适应频谱波技术 小漩涡采集 模块化设计 保证产品的高可靠性和一致性9、插入式涡街流量计内置完善的抗干扰 多级保护电路 有效消除振动干扰 温度压力检测及补偿单元10、兼有二线电流和三线脉冲输出功能 具备HART功能 可远程参数设置和调试电磁流量计施工安装注意事项1)满管要求：　　测量液体时为保证测量精确,电磁流量计的管道必须充满液体.流体应该向上流动,当流体向下流动时,下流段的管道高于流量计.2)避免产生气泡：　　若为二相流(含气体和液体),则会影响测量精度.要使流体中不含气泡,阀门应该安装在流量计下游.3)电磁流量计不能测量混相流体、分层流体、有气泡的流体,否则测量无法精准.该项目为被测介质为上游企业污水,不存在这个问题.4)电磁流量计对直管段长度有明确要求(D为流量计内径).对于90°弯头、T行三通、异径管、全开阀门等流体阻力件,离电磁流量计的电极中轴线至少5D直管段；对于不同开度阀门(比如调节阀),则上游侧直管段长度需要10D；一般传感器下游的直管段只需要3D即可.5)电磁流量计测量不同介质的混合液体时,混合点与流量计的距离至少要大于30D.6)电磁流量计安装可以水平、垂直和倾斜安装在管道上,测量流体方向与流量计上标识方向一致.水平安装时,电磁流量计的电极必须水平,法兰面与工艺管道轴线相垂直,垂直度允许偏差1°.7)电磁流量计安装时应该避免负压的产生,因此电磁流量计传感器的测量管道必须充满液体,必须有一定的背压.电磁流量计不应该安装在泵的进口,而应该安装在泵的出口后面.8)电磁流量计如果必须倾斜安装时,必须安装在流体上升管道,在开口排放的管道安装时,必须安装在管道的较低处.如图：1-入口 2-溢流口 3-入口 4–清洗口 5-流量计 6-短管 7-出口 8-排污口 9-排污阀智能电磁流量计的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。电磁流量计设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便。　　　智能电磁流量计在试运行过程中会产生的问题，一般是由于安装的问题或选型的问题引起的，而在正常运行期间发生的问题一般是由于工作条件变化或出现新干扰源等问题引起的。所以在正常运行期间的问题一般都可以归结为仪表抗干扰能力的问题。下面小编就简单分析一下智能电磁流量计输出晃动的原因及解决办法：一、智能电磁流量计输出晃动大体上可归纳为这几点：1、流动本身是波动或脉动的，实质上不是电磁流量计的故障，仅如实反映流动状况；2、管道末充满液体或液体中含有气泡；3、外界杂散电流等电、磁干扰；4、液体物性方面（如液体电导率不均匀或含有较多变颗粒／纤维的浆液等）的原因；5、电极材料与液体匹配不妥。二、电磁流量计检查程序：　　　　智能电磁流量计输出晃动的流程：先按流程图考急作初步调查和判断，然后再逐项细致检查和试排除故障。流程所列检查顺序的先后原则是：1、可经观察或询问了解无须作较大操作的在前，即先易后难；2、按过去现场检修经验，出现频度较高而今后可以出现概率较高者在前；3、检查本身的先后要求。若经初步调查确认足后几项故障原因，亦可提前作细致检查。　　　检查智能电磁流量计管内液体是否冲满，如没有充满，那么传感器处于水平安装位置或垂直安装流动的位置应特别注意，改换到能完全冲满的位置，如垂直安装流动的位置。智能电磁流量计离不开良好的显示界面。我们采用128*64的图形点阵液晶显示模块来显示累积流量、瞬时流量等数据信息。液晶显示模块(LCM)，是将液晶显示器件、驱动及控制电路、以及温度补偿、驱动电源、背光等辅助电路组合在一起的一种相对独立的显示器件和设备。通常液晶显示器件本身引线众多，而且要将这些引线与驱动、控制等电路连接才能用于显示信息，因此生产厂家在制造液晶显示器件的同时，也将与之对应的驱动、控制等电路做成PCB板，然后用压框和导带或导电橡胶将液晶显示器件固定在PCB板上，从而组合形成液晶显示模块。图3.10是我们采用的MSC．G12864DYSY-1W型液晶模块的外部尺寸图。　　图3.11MSC．G12864DYSY-1W型液晶模块的结构图，由图中可以看出电磁流量计液晶模块集成了两个KS0108B显示驱动控制器和一个KS0107B显示驱动器，两个KS0108B分别控制左右两个半屏(64x64)像素点的显示，KS0107B作为64行的行驱动控制。德国VSEVS1/2流量计样册1、复核电磁流量计转换器设定值和检查零点、满度值　　检合流程图第1项。首先检查相配套传感器和转换器的编号是否对号。当代大部分电磁流量计在制造厂实流校准后在传感器*（或／和随表附《使用说明书》，标明校准的仪表常数，并在所配套的转换器内设定好。因此新安装内仪表调试前首先要复核仪表常数，或者传感器编号和转换器编号是否配对。因为这类失配的事件经常发生，还需复核口径、量程和计量单位等设定值。用模拟信号器）通常要按所用电磁流量计型号向制造厂订购）检查转换器零点和量程。2、查管道充液状况和含有气泡　　检任流程图第2项。本类故障主要是管网工程设计不良或相关设备不完善所引起的，可参阅第9页第四节中"2、管道未充满液体或液体小有含有气泡"一节。1.正确地安装   正确安装涡街流量计传感器是确保测量精确可靠的首要前提,若在安装地点和方式选择.上失误轻者影响测量精度重者会影响传感器的使用寿命甚至损坏传感器。 ①保证适当的直管段   安装传感器时,一般要求上游直管段长度15-40DN下游段长度5DN,可根据上下游管道的情况适当调整以保证测量精度。传感器也应避免在架空的非常长的管道上安装传感器这样时间一长后,由于传感器的下垂容易使传感器与法兰间的密封泄漏,若不得已要安装时必须在传感器的上下游2D处分别设置管道支架等紧固装置。 ②避免较强的振动   传感器应避免安装在振动较强的管道上,若不得已要安装时,必须采用减振措施,在传感器的上下游2D处分别设置管道紧固装置并加防震垫。在空压机出口处振动较强不能安装传感器应安装在储气罐之后。 ③根据测量流体选择合适的安装方式   在对高压风测量时,可以选择将涡街流量计传感器安装于水平管道或垂直管道.上但如果高压风中水份含量较高,水平安装时传感器应安装在管线的较高处,垂直安装时气体流向应由下向.上。无论水平或垂直安装流体流向必须与传感器表体.上的流向箭头保持一致。④对外部环境的要求   传感器避免安装在温度变化很大的场所和设备的热辐射范围内若必须安装应有隔热通风措施。在潮湿、含有腐蚀性气体的环境中安装时必须做好防潮及隔离措施。外因为电噪声会干扰传感器的正确测量,因此安装位置要远离大功率变压器、电机等干扰设备。 2.正确设定参数   流量积算仪具有良好的全中文界面,以方便用户操作。正确进行参数设定是保证计量精度的前提。测量介质选择空气,因为对高压风的体积流量计量不需要压力温度补偿,因此测量信号设置为工作状态下的体积流量输入信号选择频率瞬时流量的单位默认为m³/h不需要用户设定。  气体涡轮流量计中涡轮结构有焊接式和整体式,焊接式涡轮将叶片和轮毂焊接,整体式涡轮利用先进的CAD/CAM技术和数控加工技术直接加工成型。叶片型式主要有平板式和螺旋式,平板式叶片主.要应用于大外径焊接式涡轮,而螺旋式叶片应用较为广泛;材料主要有铝合金和不锈钢,铝合金与不锈钢相比具有自重较轻,工艺性好等特点;涡轮平均直径受流量计流通管径即型号的限制,可作为定参数处理;叶片数量选取主要考虑重叠度对仪表性能的影响,---般取13~20;叶片角度直接影响气体介质.对其产生驱动转矩的大小，气体介质对涡轮的驱动转矩公式为   式中:Td为驱动力矩,N.m;fd为周向驱动力,N;u1为介质入口速度,m/s;ɷ为涡轮角速度,rad/s。   综上述所述,采用整体式叶轮结构,螺旋型叶片，叶片数量为20。对于螺旋型叶片,需要确定叶片的螺旋角,根据式(2),要得到最大推动力矩,叶片螺旋角应为45°,但力矩公式是根据叶栅绕流计算得到,难免会和实际工况有所偏差。参考常用叶片角度,选取35°.45°和55°螺旋升角涡轮作为实验对象,气体涡轮流量计涡轮结构参数如图2所示。应用中存在的问题有: 1)气体涡轮流量计要求被测介质清洁。人工煤气如净化不好，存有煤焦油和萘等,会严重影响计量的精度。致使此表在冬季只运行半个月就出现故障而不记数,拆开以后，发现轴承弹簧圈严重腐蚀。 (2)断电造成气量丢失。 解决问题的对策: 1）合理地制定保养计划:根据腐蚀情沉而定，冬季半个月,其他季节可稍长一些(1~2个月)。另外,传感器在工作中,叶轮的速度很高,即使在润滑良好时,仍有磨损产生,在使用一段时间后,应换轴承并重新标定。2)加装油过滤器(见图1)。其工作原理:当气体进入罐体后经挡板进入净化用油中，人工煤气中的煤焦油灰尘萘硫化物等杂质溶于油中，从油中返上的气体经不锈钢过滤器后进入流量计。加装油过滤器后计量表不但运行稳定，而且保持精度。1997年在装有涡轮流量计的600余户的调压站,安装一台油过滤器2台德莱塞表,经过近5个月的对比实验,效果良好，仪表运行稳定，没有发生过任何 故障。该表与德莱塞表进行对比,总误差在1%内,能够满足调压站的要求。 3)对巡视人员加强计量知识的培训,对每天的数据进行运行分析。 4)气体涡轮流量计中的锂电池一般可连续使用一年,但要保证计量表稳定运行,不能等到电池没电再换。德国VSEVS1/2流量计样册针对传统电磁流量计用信号电缆的易受电磁干扰和内部产生较大噪音的性能缺陷，首先根据电磁流量计用信号电缆的特点及其运行环境要求设计了多种结构方案,而后综合考虑电缆抗电磁干扰水平、内部噪音水平、工艺的实现难度和制造成本等因素对相关设计方案进行反复筛选，最终确定了新型低噪音电磁流量计用信号电缆的结构。　　该新型电缆的结构如图1所示。导体为单股退火镀锡软铜线,以提高导体的导电性和防腐蚀性。在导体外绕包一层薄F4(聚四氟Z烯)半导电带,有利于降低导体和绝缘之间的摩擦起电噪音。绝缘采用材料较为纯净.介电常数较小具有一定弹性的聚丙烯绝缘级材料,并采用挤压式挤出,减小绝缘层与导体的向隙。采用对绞组作为信号传输线,由于在两根传输线上感应的电压接近相等,减小了电压差值，提高了信号传输稳定性;对绞组由两种不同颜色绝緣线芯组成,相邻线对对绞节距应不大于100mrmn。对绞分屏蔽纪(即对对绞组进行分屏蔽,每对对绞组外绕包两层聚酯带和--层厚0.04mm铝塑复合带绕包,内置-根7X0.26mm镀锡铜绞线作引流线)有利于对不同对绞组之间信号中音的抑制和隔离。对绞分屏敞组同心式绞合成缆，在对绞分廉蔽组间]填充非吸湿性材料,以保证缆芯圆整。在成缆缆芯外绕包两层聚酯带,再采用铝塑复合带绕包,内置镀锡铜线作引流线,以提高电缆电磁屏蔽能力。总屏敞层外挤包隔离层(隔离护套).隔离层采用绝缘级低密度聚乙烯材料。隔离层外采用铠装层，铠装材料为高导磁合金钢带.其为强磁材料,叮将外来的磁通大部分限制在铠装层的外表面上(仅布少部分能进.人被屏蔽的空间);铠装时对高导磁合金钢带采用纵包焊接,确保其形成.连续圆杜管;铠装层可提高电缆抗电您T扰水平以及对电缆进行加强，减少电缆振动引起的电动势。外护奈采用监色软PVC(聚氯乙烯)护层级电缆材料挤包,实现电缆防护。　　该新型低噪音电磁流量计用信号电缆通过开发新的结构和选用新的材料具有了高抗电磁干扰能力和优异的低噪音性能,可实现信号的高分辨率、高精度和稳定传输:a.通过采用绝缘线芯对绞、对绞铝箔分屏蔽、引流线设置、铝箔总屏蔽、全封闭钢合金铠装屏蔽等综合设计,对内外部电场和磁场形成有效的屏蔽隔离,抑制了内部串音,降低了信号传输的波动性,大大提高了电缆的抗电磁干扰水平,提高了电缆传输信号的准确性和可靠性。在实际工程安装中,电缆也不必穿金属管敷设，可降低工程成本。b.采用镀锡导体以及导体外设置F4半导电带,有利于降低导体和绝缘之间的摩擦起电噪音,同时电缆整体设计结构紧凑,尤其是钢合金铠装层的设计,使得电缆内部相对滑动少,一定程度上也减少了电缆内部摩擦起电噪音的产生,这样可以将原始噪音降低2~3个数量级,极大地提高了传输信号的分辨率和精度,减小了电磁流量计的计量误差,大大提高了电磁流量计的计量准确性、精确性和可靠性,完全可满足微量精确计量场合的使用要求。1.一次测量元件引起的误差　　孔板流量计中的节流元件是尖锐的直角边缘，流体在节流元件的入口收缩，根据伯努力方程，流速增加，压力减小，孔板的测量原理就是根据孔板入口和出口的压差进行测量的。孔板平钝后流出系数增大，产生测量误差。流出系数对蒸汽流量测量的影响是普遍存在的。  测量管也是节流装置的组成部分，其结构尺寸对流体流动状态有重要的影响，测量管除满足前10D后5D的要求外，还对内表面的光滑度有要求。粗糙管的流速分布与光滑管是有区别的，流出系数也不相同，管道结垢、腐蚀，流出系数发生变化，产生测量误差。　　对于孔板入口边缘磨损的问题，我们可以选用标准喷嘴，由于喷嘴入口是一个光滑的曲面，它的抗磨损，抗积污，抗变形程度远好于孔板，流出系数稳定性也比孔板好，压力损失也比孔板小得多，而且它的检定周期为4年，大大减少了维护费用。　　对于测量管的问题，在管道安装时就尽量选用光滑度高，质量好的管道，必要时请专业厂家定制测量管道、连接法兰，冷凝器等，补偿用的温度和压力测量点也可以统一开工获取。虽说一次性投资高些，但由于投入使用后没有特别原因，一般不进行更换，还是使用周期越长越好，这样综.合经济效益还是高些。2.测量信号的传递失真　　测量信号传递是孔板前后的差压信号经导压管传递到差压变送器，由于结构的不同，孔板流量计不同于涡街流量计那样直接装在管道上，它需要进行信号传递。对于蒸汽流量测量而言，传递部分可由阀门，导压管，冷凝器等部件组成。对于信号传递部件来讲，应保证传递信号不失真。实际使用中的大部分故障，往往是信号传递失真引起的。差压信号产生的传递失真比作为补偿用的温度和压力信号失真影响更大，必须引起注意。冷凝器在信号传递中处于关键位置，冷凝器中的液面保持一定高度，多余的冷凝液要回流到蒸汽管道，既要保证冷凝器中蒸汽很好地冷凝，又要使冷凝液回流畅通无阻。　　气相导压管的一次根部阀门应保证蒸汽气相进入冷凝器，冷凝器里面多余的冷凝液回流到蒸汽管道，否则两只冷凝器液面不能保持相平，会对差压信号产生附加误差。一次根部阀门尽量选用闸阀，保证压力信号传递通畅无阻，减少测量误差。　　测量用的导压管要加保温伴热，否则冬季不能正常工作。不管采用电伴热还是蒸汽伴热，一定要保证两只导压管受热均等，不然会因导压管中的液体的密度不同而产生附加差压误差。　　作为压力补偿用的变送器一般和压力取压口不在同一高度上，如果变送器比取压口低，所测出的压力为管道中蒸汽的压力加上导压管中冷凝液产生的压力，可在变送器中进行正迁移将这部分压力迁移掉。使变送器测出的压力为管道中实际蒸汽压力。3.蒸汽密度问题产生的误差　　测量蒸汽质量流量时要根据蒸汽的密度进行计算，因蒸汽的密度计算不准确产生测量误差。蒸汽流量测量仪表中涡街流量计是用工艺车间提供的蒸汽密度值为参考值，不是实际的密度值，得出的蒸汽流量会和实际流量有误差。选用涡街流量计时，最好选用能进行温度和压力补偿的型号，并且安装测温和测压元件取得温度和压力数值。孔板式流量计测出的流量由DCS系统显示，没有进行温度压力补偿。为了提高测量的准确度，必须进行温度压力补偿。对于孔板流量计，取得差压信号的同时，还需测得温度和压力信号，通过DCS中的专用软件进行温度和压力补偿。4.相关系数的影响　　流出系数C和可膨胀系数ε在一定范围内可看作常数，但是，当蒸汽的状况偏离设计状态时，其流出系数C和可膨胀系数ε就会发生变化，就不能视为常数。测量小流量时，随着雷诺数变小，流出系数C将产生较大的变化。测量高压时，则必须考虑气体的可膨胀系数ε的影响，如果我们只补偿密度变化的影响，即使实现了对密度的完全补偿，其它各参数变化累加后的最大误差仍达6%左右，其中，可膨胀系数ε引入的误差最大。所以，要想提高仪表的测量精度，除补偿密度外还应考虑整个补偿方程中其它参数变化的补偿问题。DCS中的蒸汽测量模块中，不仅有密度补偿方式,还有流出系数C和可膨胀系数ε的修正办法，只要我们选用合适的流量测量模块，就能提高蒸汽流量的测量准确度。　　一般认为，蒸汽干度X较高(X≥95%)时流体可视为单相流体。温度压力补偿可按通常方法进行。但出现-定误差。干度越低密度越大。在蒸汽干度较低(X<95%)时，管道中的流体处于二相流状态。情况严重时，流体分层流动，产生误差更大。目前还没有在线的干度测量仪表测量蒸汽的干度，最好的办法就是加强蒸汽传输管道的保温，提高蒸汽的过热度，使蒸汽的干度较高，孔板流量计测量也比较准确。1、复核电磁流量计转换器设定值和检查零点、满度值　　检合流程图第1项。首先检查相配套传感器和转换器的编号是否对号。当代大部分电磁流量计在制造厂实流校准后在传感器*（或／和随表附《使用说明书》，标明校准的仪表常数，并在所配套的转换器内设定好。因此新安装内仪表调试前首先要复核仪表常数，或者传感器编号和转换器编号是否配对。因为这类失配的事件经常发生，还需复核口径、量程和计量单位等设定值。用模拟信号器）通常要按所用电磁流量计型号向制造厂订购）检查转换器零点和量程。2、查管道充液状况和含有气泡　　检任流程图第2项。本类故障主要是管网工程设计不良或相关设备不完善所引起的，可参阅第9页第四节中"2、管道未充满液体或液体小有含有气泡"一节。
