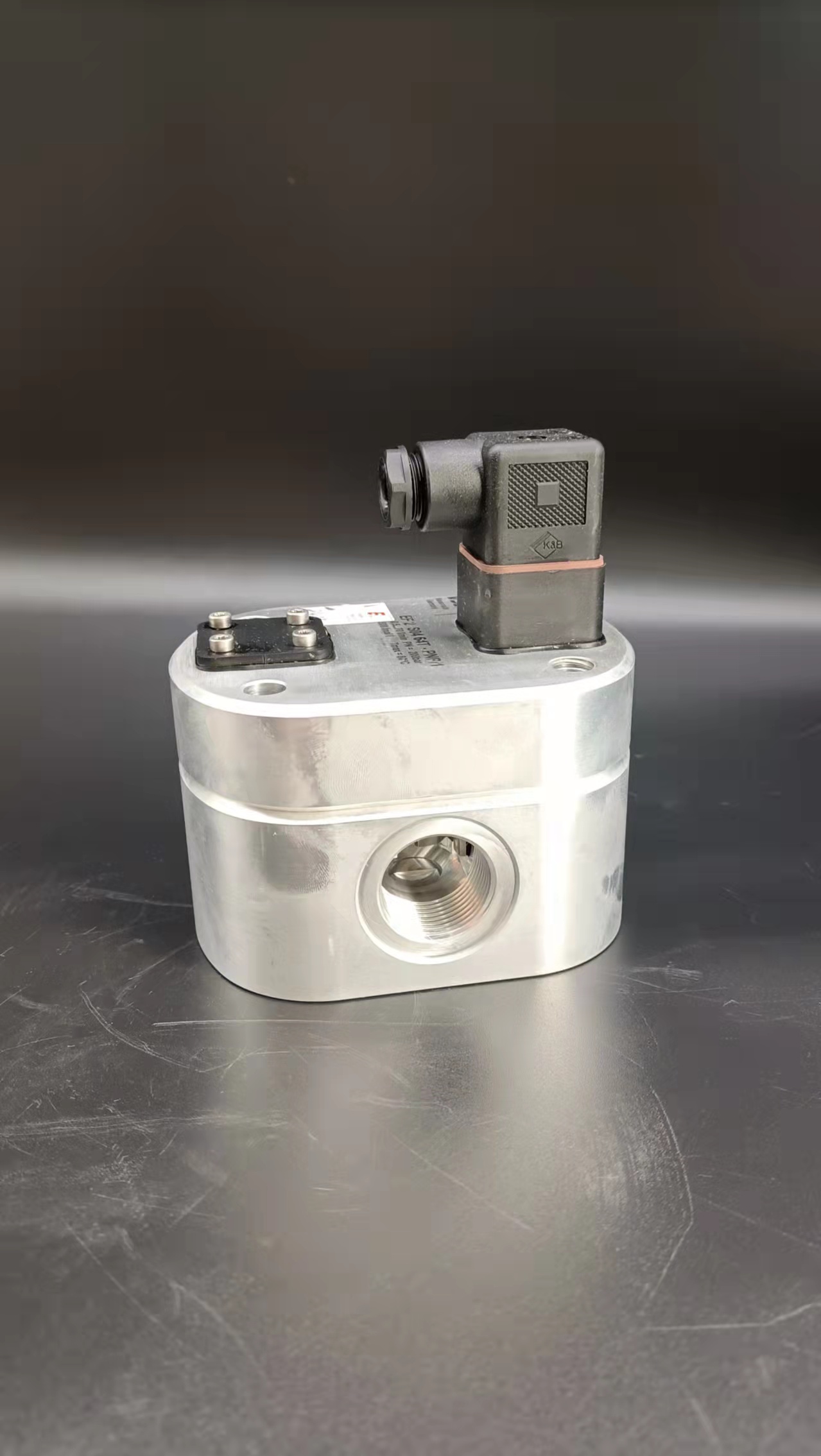

德国VSEAR400流量计办事处同时我们还经营：严格按标准规定使用、维护,其中孔板流量计与差压变送器及连接部分引压管线是使用、维护的重点。工作中常遇到不易发现的问题分析及解决方法如下。(1)当孔板损伤或入口锐利度改变,会使孔板上下游产生的差压减少,这时流量计计算结果比实际流量偏小，即流出系数发生变化,测量不确定度将超过标准给出的估算值。解决方法:①按标准对流出系数进行修正或更换孔板，此时新孔板的直径比应略大于旧孔板;②若暂无新孔板更换,应按国家标准对流出系数C进行孔板锐利度修正。(2)孔板变形时,应更换,新孔板的直径比应小于旧孔板。(3)使用中的节流装置应按照国家标准GB/T21446--2008要求定期清洗、检查,当发现测量直管段内表壁有明显冲刷、腐蚀、结垢时应及时更换新的测量管段,否则一般情况下会使孔板流量计计量偏低。若暂无新测量管更换,应对流出系数C按标准进行粗糙度修正。(4)为防止取压开关对差压信号的节流,应将针型阀取压开关改为与导压管相同通径的球型阀。(5)压力变送器、差压变送器准确度要求优于1级,将使用范围控制在量程的1/4~3/4，并尽量使工作点附近示值误差最小。当差压变送器工作在量程的20%以下时,应改变差压变送器量程或更换孔板。(6)仪表严格周期检定。注意仪表零位漂移,定期校准,采用零位漂移小的仪表;为防止静压误差，采用静压误差小的变送器,如EJA变送器。(7)孔板上下游应使用零泄漏轨道球阀。(8)孔板流量计操作人员要做好系统检修,注意平衡阀内漏及导压管漏气.堵塞问题。根据高含水原油这一特殊介质及其使用环境的特点，对早期广泛应用于注水、注聚等计量中的电磁流量计进行了相关的技术改进。(1)对传感器进行防爆处理。通过现场应用进行综合分析，认为高含水原油的计量场所是油气密集的地方，需要对传感器进行防爆处理才能满足工作需要。根据传感器的特点及其使用环境的要求，选用了传感器的复合防爆型式，即浇封隔爆型，防爆标志为mdIIBT4.关键技术是传感器主体结构采用了浇封工艺技术、接线盒采用了隔爆外壳。接线盒的隔爆接合面为螺纹隔爆接合面，引人装置采用密封圈压紧螺母式，产品通过了国家防爆电气产品质量监督检验测试中心的5项试验。(2)提高转换器的输人阻抗，保证流量计的测量精度。对电磁流量计来说，传感器产生的感应电势只有几毫伏，如要进行准确测量，要求转换器的输人阻抗远远大于传感器的内阻，才能保证仪表的精度。电磁流量传感器的内阻仅与被测介质的电导率和电极直径有关。高含水油的电导率随含水情况有所变化，因此，采用了专用前置放大器，相应地提高了转换器的输人阻抗，保证了测量精度。(3)转换器实现智能化。智能电磁流量计采用了自动跟踪式励磁控制和智能反馈式信号放大处理技术，使用了多CPU协同信息处理的方法，使仪表在功能上具有了支持各种传感器匹配与校验、数字与模拟的系统连接、自诊断和安装调试测试、断电信息保护、在线信息查询、软件冲击自动恢复、多单位多形式的计量显示选择等全方位的智能化功能，操作使用十分方便。(4)改进型电磁流量计的主要技术指标。①适应的场所:转油站、联合站的高含水油计量，因为这些场所的高含水油经过油气分离，流态比较稳.定，含水波动较小，计量精度能够保证;②被测介质的含水率:>80%;③工作压力:≤2.5MPa;.④被测介质温度:≤100℃;⑤传感器衬里:可根据被测介质的温度选择不同的衬里。高含水油的温度一般在50~70℃，选择耐油橡胶衬里可满足计量要求;⑥口径依据被测液量的满量程流量来选择。电磁流量计的流速下限为0.5m/s。一般流量测量以2m/s为经济流速，而在高含水油测量时，流体的流速要求偏高一些，一般3~4m/s，这样可以避免低流速时原油附着于测量管壁及电极上，保证正常计量。.德国VSEAR400流量计办事处1.对孔板流量计进行正确选型  选择孔板流量计,首先要考虑量程问题。有些是冬季用汽量相对大，而夏季用汽量相对较小，用汽量相差过于悬殊，那么孔板流量计在保证测量准确度的前提下,孔板流量计的流量范围就难以适应。因此，要明确最小流量(不是零)及最大流量,在此基础上选择符合相关运行参数的计量仪表。2.对孔板进行正确安装对于任何计量仪表都必须安装正确，否则就无法正常工作。正确安装孔板流量计，必须做到五点。①在所要安装计量仪表的前后必须留有足够长的直管段。②孔板流量计不能安装在整套管路最低处。③必须高度重视冷凝器的安装:两个冷凝器必须处于同一水平上,冷凝器的作用是使导压管中被测蒸汽冷凝;并使正、负导压管中的冷凝液面有相等高度;还必须保持长期稳定;还要充分考虑维护、拆换、吹扫便利。④导压管长度最好在16m以内，内径最好选用中10mm~016mm有防堵塞为好。导压管全程保温并确保正、负管处于同等温度以免密度变化引起误差。⑤装测温元件地方最好在节流件下游侧10D以外处,在管道或正压管上取压时，如压力变送器装在节流装置下方，必须对压力变送器的管路液柱值进行修正，以提高计量准确度。使用电磁流量计的前提是被测液体必须是导电的，不能低于阈值(即下限值)。电导率低于阈值会产生测量误差直至不能使用，通用型电磁流量计的阈值在10-4~(5×10-6)S/cm之间，视型号而异。一般电导率阈值为5×10-6S/cm=5μS /cm。　　工业用水及其水溶液的电导率大于10-4S/cm，酸、碱、盐液的电导率在10-4～10-1S/cm之间，使用不存在问题， 低度蒸馏水为10-5S/cm 也不存在问题。石油制品和有机溶剂电导率过低就不能使用。表1列出若干液体的电导率。从资料上查到有些纯液或水溶液电导率较低,认为不能使用,然而电磁流量计实际工作中会遇到因含有杂质而能使用的实例，这类杂质对增加电导率有利。对于水溶液，资料中的电导率是用纯水配比在实验室测得的，实际使用的水溶液可能用工业用水配比，电导率将比查得的要高，也有利于流量测量。在实际应用时，对于孔板流量计如果使用不当,会造成很大的测量误差，有时可达到20%左右。在流量计的使用中，如何减少其测量误差，必须考虑流量的测量原理和结构形式，注意使用条件和测量对象的物理性质是否与所选用的流量计性能相适应。下面就其测量误差进行分析:1.流量计算方程描述流体是充满圆管的、充分发展的定常流。若流动状态真实性无法确定,如果仍按照原有的仪表常数推算流量，将与实际流量存在误差。2.天然气以甲烷为主加上乙烷和其他少量的轻烃，真实相对密度小于或等于0.75。由于被测介质实际特性的不确定因素，以及实际物性变化影响仪表正常工作等对流量测量的不确定度产生影响。3.孔板的结构设计、加工、装配、安装、检验和使用必须符合标准规定的全部技术要求。由于各个装置自身及环境条件因素引起的不确定因素。3.1.孔板安装不正确　　管道水平安装，如果孔板开孔中心与管道中心线不同心;如果在安装过程中存在引压管堵塞及垫片等凸出物，则会造成孔板前后压差测量不准确，从而造成测量误差。3.2.孔板入口边缘被磨损　　在使用中，由于流体的磨蚀作用，使孔板的入口边缘变钝，被磨成圆形入口边缘。结果是在相同的流量下，孔口收缩系数变大，造成差压发生变化，造成测量误差。3.3.孔板表面的结垢　　长期使用时，孔板流量计表面结垢，使孔板的流通面积变小，从而造成差压增大，使流量计测量值大于实际值，影响计量精度。4.差压变送器零点漂移和量程设置不当　　由于时间较长，变送器的零点会发生漂移，这时差压变送器的输人和输出信号发生变化。若不及时调整，会造成实测流量值偏低或偏高。孔板流量计是利用流体的动静压能转换原理进行流量测量的，这一-差压与流体流量存在如下关系:   式中:qm为质量流量，kg/h;qv为工况条件下的体积流量，m³/h;x为流量系数;e为流束膨胀系数;△e为差压，Pa;Q为工况条件下被测流体的密度，kg/m³;d为工况条件下的节流开孔直径，mm。由(1)式和(2)式可以看出，被测流体的流量是流体的密度和孔板前后差压的函数。当测得某一差压时，由于所测流体的密度不同，所代表的流量是不同的，只有当流体的密度值等于孔板流量计设计条件中的密度值时，差压才能真实反映所测的流量。蒸汽从发生到使用，由于热损耗，温度和压力的下降是不可避免的，导致其密度与设计值的差异，从而产生了误差，并且随着蒸汽参数的波动而波动，实际测量时只能通过温压补偿来修正，补偿公式的严谨性直接影响测量误差。1.涡轮流量计的始动流量值qvmin很大程度上取决于轴和叶轮前后轴承间的机械摩擦阻力矩7b,而它是由轴承与轴的微小间隙内流体与固体壁面的粘性摩擦引起的,且内部流体可认为始终处于层流状态。Tb越小,qvmin也越小,因此为了使涡轮流量传感器在小流量测量范围内能够体现良好测量性能,最重要的是要减少轴和轴承之间的机械摩擦。2.流体介质密度ρ与qvmin值成反比,ρ越大,则qvmin越小。液体密度受温度影响不大,相比之下温度的变化会较大程度改变气体密度,所以测量气体时要留意温度因素,以防引起传感器特性曲线的变化。3.同样条件下,叶片安装角β越大,则qvmin越小。　　当被测流体流量大于qvmin后,流量继续增加会使叶轮旋转角速度加快,此时流体因素阻力矩与机械摩擦阻力矩相比占据主要地位,故可认为Tb=0。由于流体流动状态不尽相同,而涡轮流量计传感器实际的特性曲线受流体流动状态影响.德国VSEAR400流量计办事处电磁流量计应用中主要存在以下几点不足:(1)电磁流量计井下精确定位问题。由于仪器本身没有深度定位装置,仅器下入深度的计量是靠绞车上的深.度计数器来完成。深度计数器计量结果的精度不但与计数器本身有关,而且还与工作环境有关。如果深度误差太大，测量结果就失去意义。因此,深度校正是现场测试的一个关键问题。(2)管径变化对测量结果的影响。通常应用的电磁流量计是中心流速式的，仅器的标定是在特制的管道中完成的，如果测量环境与标定环境不同,就会出现测量误差。以内流式仪器为例，若它在内径为φ62mm光油管中标定，在内径为φ59mm的涂料油管中测量时就会引入最大15.28%的误差。这是系统误差，因此在仪器测量过程中要搞清楚被测管道的内径，解释资料时要扣除因管径变化引起的测量误差。大量实际测量数据表明，由管径变化引起的误差都在10%以内。(3)电磁流量计的标定问题。仪器是用清水标定的,若注，入介质改为污水或其它非清水介质时会对测量结果产生什么样的影响，也是应用中要考虑的一个问题。在实际应用中,常常需要在现场对仪器进行标定,且要保证标定结果的准确性。(4)不能连续测量。电磁流量计如果能连续测量管柱内的流动剖面,就能直观地反映出整个井筒内的吸水情况,这样有利于测井资料的解释。由于结构设计上的缺陷，电磁流量计目前还不能完全实现连续测量。电磁流量计是一种用来测量导电介质体积流量的仪表。为了确保电磁流量计测量的准确性以及工作的稳定性，需要定期对其做一次全面检查，接下来开流仪表来给大家说说检查的具体内容。1.零点检查　　整机零点检查的技术要求是：流量传感器测量管充满液体且无流动，通常转换器单独零点为负值，数值也很小；如果其绝对值大于满量程的5%就需要先做检查，待确认原因后再作调整。2.连接电缆检查　该项检查内容是检查信号线与励磁线各芯导通和绝缘电阻，检查各屏蔽层接地是否完好。3.转换器检查　　该项检查内容是用通用仪表以及流量计型号相匹配的模拟信号器代替传感器提供流量信号进行调零和校准。校准包括零点检查和调整，设定值检查，励磁电流测量，电流/频率输出检查等。4.电磁流量计传感器检查　　测量励磁线圈的电阻，测量电极接液电阻以评估电极表面受污秽和衬里附着层状况；检查各部位绝缘电阻以判断零件劣化程度，以估算清洗附着层前后因流动面积变化引入的流量值变化。  气体涡轮流量计准确度等级为1.0级,在音速喷嘴法气体流量标准装置上检测时出现绝大多数不合格的问题，而之前并未:出现类似情况,该品牌流量计的合格率很高,通过对基表的检测与高频脉冲输出的检测,二者误差一致,且均为负误差,仪表显示与输出均正常。表1为误差最大的一台气体涡轮流量计高频脉冲输出误差和基表机械显示部分的误差值。   通过对标准装置的自检,并未发现异常,装置工作正常。为了保证检测的可靠性,将该批仪表在.2000L钟罩式气体流量标准装置上进行了复检。音速喷嘴法气体流量标准装置与2000L钟罩式气体流量标准装置的系统误差在0.3%以内。通过复检发现气体涡轮流量计的示值误差在不断变化,重复性较差,随着检测时间的延长,示值误差不断减小，向正方向发展,考虑到音速喷嘴实验室的环境温度为10.5℃,钟罩实验室温度为20.1℃,因此进行恒温.后再进行试验。恒温后再次对气体涡轮流量计进行检测,表2为该台气体涡轮流量计的高频输出误差。   通过表2可以发现在恒温后的检测结果误差发生了较大的变化,重复性也较好,考虑到两套装置的系统误差不超过0.3%,但实际检测结果最大误差偏移达到了2.30%，如此之大的偏移量并不是标准装置所引起的。将该台气体涡轮流量计马上拿到音速喷嘴气体流量标准装置上进行复测,所用喷嘴未改变,检测结果见表3。   从表3可以发现在没有对仪表经过任何改动的情况下,在同样的装置下,仪表的示值误差合格,且和之前在装置上检测的误差发生了较大的偏移。通过分析实验中各个影响因素,发现变化较大的只有温度,为了确认影响因素为温度,将该流量计在音速喷嘴实验室10.5℃的环境温度下恒温，恒温后再进行实验,检测结果见表4。   通过恒温后的气体涡轮流量计的示值误差与最开始检测的误差相接近,说明温度变化对仪表的误差产生了较大的影响。通过对送检用户的询问,由于用户是外地送检,出发较早,且送检车辆空间有限，所以在送检前一天晚上就将部分仪表的外包装拆掉,并将表装车,放置在室外,第二天早起送检,虽然在检测之前进行了短时间恒温，但表体温度仍然较低。作为流量计,首先需要确定它的通径和流量测量范围即确定传感器测量管内流体的流速范围。　　流量计量程范围的选择对提高流量计工作的可靠性及测量精度有很大的关系根据不低于预计的最大流量值的原则选择满量程.正常常用流量最好超过满量程的50%这样就可以获得较高的测量精度。　　传感器通常选用与工艺管道相同的通径或者略小些.在量程选定的情况下通径的选择是根据不同的测量对象以及传感器测量管内流体流速的大小来决定的.电磁流量计所测流体的流速从其测量原理本身考虑可以选得很高有些场所曾选到10m/s但在一般使用条件下,考虑到管道中流体的流速与压力损失的关系流速选择在2~4m/s为最适宜.在特殊情况下要按照不同的使用条件来确定。例如对于带有有颗粒造成管壁磨损的流体常用流速选为≤3m/s对于易粘附管壁的流体常用流速则选为≥2m/s.在测量纸浆时流体的流速提高到4m/ s 以上,可以达到自动清除电极上附着纤维的目的。　　确定了流速以后流量计传感器的通径可以根据下述关系式确定。电磁流量最大流量选择参考图为了提高孔板流量计的准确度,可采取以下措施。1.标准孔板节流装置的制造与安装　　利用标准孔板流量计测量天然气流量必须严格按照SY/T6143-2004标准规定的各项技术指标，对标准孔板节流装置进行设计、加工制造、检验、安装和使用。特别是孔板直角入口边缘尖子度和测量管内壁粗糙度的加工和检验;孔板前后直管段长度的保证，直管段圆度、台阶以及孔板与测量管同轴度的保证。另外，开发统一的标准孔板流量计的设计软件,可提高节流装置设计和仪表选型的技术水平。2.采用可换孔板装置与定值节流装置　　可换孔板节流装置是一种新型节流装置,节流元件精确地安装在固定的座体内(座体通过法兰与管道连接)，在不拆动管道或不停止流体输送的情况下，可方便地提升孔板，进行检查、清洗或更换,从而保证了计量准确度。采用液压升降的装置,孔板提升轻便,特别适用于大口径孔板。这种节流装置还配有清洗室和清洗机构,为解决污垢介质，特别是单井天然气的准确计量提供了有效手段。　　定值节流装置改变了现有节流装置根据计算结果加工其孔径的方法,对每种通径测量管道配以有限数量的节流件,孔径系列按优先数系选用,每种通径配35种不同孔径比β值的孔板。目前节流装置设计犹如量体裁衣，定值节流装置则变成成衣选用,采用定值节流装置有利于产品批量生产，降低生产成本,方便选用和使用，便于监督生产。可换孔板节流装置和定值孔板相配套,将改变传统的生产方式,实现了节流装置产品系列化、通用化和标准化,有利于提高标准孔板装置计量的准确度。　　标准孔板存在的缺点是入口直角锐利度易在流体冲刷下发生钝化。据估计,钝化严重的可能使流出系数偏移1%~2%,钝化后其流出系数较为稳定,这在流量计算中给孔板入口直角锐利度的精确修正带来很大的困难。标准喷嘴的流出系数是稳定的，另外，在同样流量和相同β值时喷嘴的压力损失只有孔板的30%。影响标准喷嘴推广使用的主要原因是喷嘴制造成本高,在标准中喷嘴的流出系数不确定度较大(约2%)。采用定值节流件,专用加工设备实现批量生产,降低生产成本,而个别校准则可得到高精确度的流出系数,在天然气流量测量中用喷嘴代替孔板，其优点是明显的。3.应用合理的流量积算方案　　根据天然气计量工况条件和用户对计量精度的要求，应采用对压力、温度和天然气组分变化对流量自动部分补偿或全补偿的积算方案，计量系统测量仪表配备和精度的选用应符合GB/T18603-2001妖然气计量系统技术要求》。用智能差压变送器,压力变送器、温度变送器和流量计算机组成在线检测系统，使温度和压力变化得到补偿，可以提高测量准确度,降低流态脉动(或波动)引起的流量测量附加误差。孔板流量计量程比一般为1~3,而实际测量天然气流量变化有时会超过这个范围。在这种情况下，其测量准确度显著下降,如果采用定值节流装置,宽量程智能差压变送器与流量计算机配套使用,可方便地扩展流量量程或迁移量程,进而实现传统孔板流量计的智能化。
