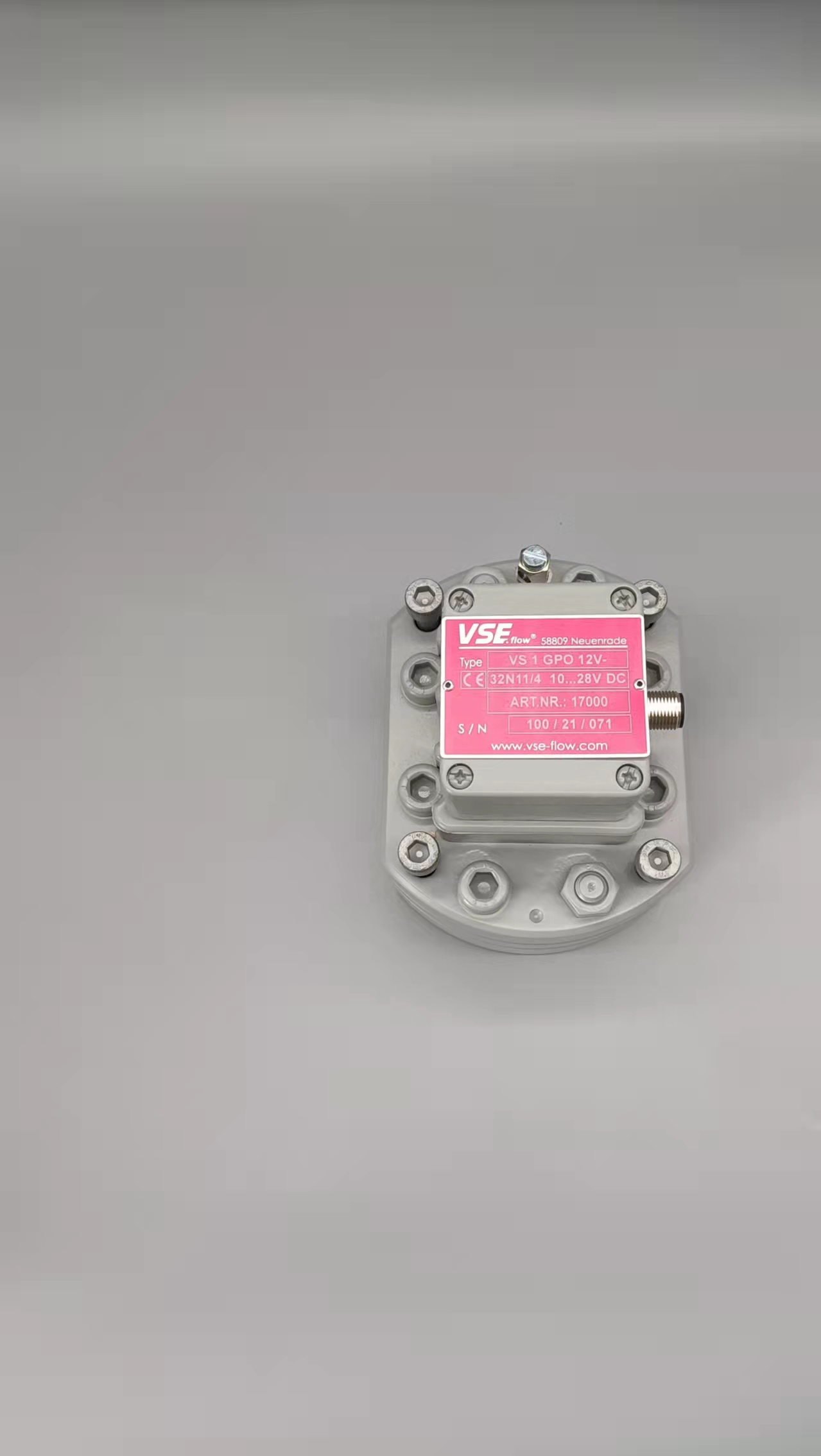

德国VSEVS0.2流量计制造同时我们还经营：  管道式大口径流量计的在线校准方法，一般为标准表比对法、利用蓄水池作为测量容器的液位落差法和检测电气参数法，比如CJ/T364-2011《管道式电磁流量计在线校准要求》中，规定了标准表比对法和电气参数检测法。在不得已情况下采用验证方法，如经常采用的物料平衡法、热量平衡法、设备能力法、流量增量验证法等。近年来发展起来的非实流法校准液体超声流量计的现场校准方法，主要是通过测量声速来实现液体超声流量计现场校准，适用特大口径的流量计,如国家颁布实施的JJF1358--2012《非实流法校准DN1000~DN15000液体超声流量计校准规范》。  本文在线校准试验采用1.0级夹装式时差法.超声流量计作为标准表，被测流量计是管道大口径电磁流量计，校准测量时间为20~30min。在线校准方法参照JJG1033--2007《电磁流量计检定规程》和CJ/T364-2011《管道式电磁流量计在线校准要求》。2012年、2013年的部分试验结果如表2所示，其余约60台电磁流量计的试验结果以计量误差分布图给出，如图1所示。  从表2和图1中可以看出，其计量误差大部分在±5%左右，但有的误差甚至超过±10%，最大的计量误差接近±20%。究其原因，除流量计选型有误(实际管道流速在电磁流量计规定流速的下限附近或以下)，安装不规范.(如阀门件扰流等)，直管段不足和存在非满管流等缺陷需要进行改造外，还有现场在线校准.时诸多因素的影响。金属管浮子流量计常见故障及处理方法1.指针抖动　　轻微抖动，-般都是由于流体流动自然引起的，不影响正常使用，可以在仪表的设置中适当的加大阻尼参数。剧烈抖动，一般是介质波动，脉动引起，还有一种原因是安装不正确，安装工况不符合流量计的要求，超过流量计的可测量量程。2.指针不动　　一般是浮子卡死，不能随着流体流动而上下移动。我厂的多台金属管浮子流量计均出现过这种现象，通过拆检，发现是浮子卡死引起的。进一步分析原因为，浮子的导向轴由于长年磨碎形成凹槽，导向轴转动，与D形固定环卡住，导致浮子不能移动。我们的处理方法是将D形孔扩成圆形孔使得浮子能上下移动，使得仪表在不更换的情况下回复运行。还有-种原因是浮子.上的磁钢吸附介质中的铁磁性物质，8积月累，形成水垢状结合体，导致浮子移动不灵活甚至不能移动。这种情况是加装过滤装置，及时清理，定期维护方能正常使用。3.流量计没有显示　　可能是电源接触不良或接线脱落，查看电源供应是否正常，接线是不是紧固，正负极是不是接反等。还有就是流量计内部电路损坏，显示组件损坏，处理方法是更换电路板显示部件等。4.实际流量与指示流量不一致　　一般是浮子受介质腐蚀造成浮子的质量体积等发生变化，造成仪表系数与出厂标定的数值不一样，所以显示的流量与实际相测得的的流量存在误差。还有就是锥管内直径尺寸变化，与浮子变化一样，都是改变了仪表的系数，与出厂标定的数值不一样等。解决办法是更换成耐腐材料，或者重新标定，或者换新的浮子。如果还不能解决，那只能更换流量计了。浮子、椎管附着水垢污脏等异物层，那么就要对内部进行清洗蒸汽吹扫，还要防止损伤椎管内表面和浮子，保持浮子原有光洁度。还有就是流体本身发生变化，与原来的密度相比发生变化，不能准确测的流量。那么使用时只能修改内部参数使得适应新流体的密度等特性。气体、蒸汽、压缩性流体温度压力变化，那么温度压力等运行条件变化对流量测量值影响颇为灵敏，按新条件作换算修正。流体脉冲，气体压力急剧变化，指示值波动，那么虽然浮子偶发跳动影响不大，但周期性振荡，管道系统必须设置缓冲装置，或者改用有阻尼的仪表。液体中混入气泡，气体中混入液滴，那么混入物改变密度等影响，做必要改进排除之。用于液体时仪表内部死角存留气体，影响浮子部件浮力，那么对小流量仪表及运行在低流量时影响显著,排除气体。5.指针指示呆迟　　浮子和导向轴间有微粒等异物或导向轴弯曲等原因卡住，解决方法是拆卸检查，清洗，铲除异物，校直导向轴等。导向轴弯曲的原因大多是阀门快速启闭，浮子急剧升降冲击所致。磁耦合浮子组件磁铁四周附着铁粉或颗粒，解决办法是拆卸清洗使之运行自如，不卡顿。运行初期利用旁路管，充分冲洗管道。为防止长期使用时管道可能产生铁锈，可在金属管浮子流量计前装设过滤器。指示部分连杆或者指针卡住，解决办法是手动试磁铁耦合连接的运动连杆，有卡顿阻尼部位调整之。检查旋转轴与轴承间是否有异物阻碍运动，解决办法是清除义务或更换零件。磁耦合的磁铁磁性下降，解决办法是拆卸下仪表，用手.上下移动浮子，确认指示部分指针等平稳地跟随移动;不跟随或者跟随不稳定则换新零件。  电磁流量计供电电压问题是最主要的问题，也是此次仪表更换的最大困难。电磁流量计A是DC24V供电回路，两线制;电磁流量计B是AC220V供电,四线制。将B表安装在现场就意味现场要接一条AC220V的供电线，电缆设计之初肯定留有一定的余量(参照SH30822019石油化工仪表供电设计规范余量要求)。但是AC220V供电设备在现场并不是很多,想找到一根备用的AC220V电源线或许不是那么容易。   经现场核实电磁流量计A的安装位置附近并没有AC220V供电设备，距离太远的设备如果现场重新配管施工AC220V电缆线路,因涉及动火作业或者挖掘作业,在投用装置里面有很大的风险，而且工期太久。所以AC220V电源通过备用电缆的想法走不通。进一步现场核查发现，电磁流量计A非直拉电缆，中间有接线箱，接线箱内有多部仪表通过一根16P本安电缆接至中控室，该16P本安电缆有6P备用线,其余10P电缆所接仪表为电磁流量计A和3台液位开关、6台阀位回讯。现考虑通过这根16P的电缆中的1P走AC220V电源。接线箱到仪表端重新敷设一根临时电源线约15m,16P电缆到现场机柜间,将AC220V的1P备用线从端子柜通过一对端子排重新引出，加接电源线接至电源柜。该方案可行性分析如下: 1)16P本安电缆中液位开关信号、阀位回讯信号都是通断的开关信号,抗干扰能力强。电磁流量计B最大功率为75W,电流不大,且AC220V的电压波形好，比较稳定,对DC24V负载造成串扰的影响考虑可以接受。 2)AC220V电源信号走原本安电缆路径.是不符合规范的。综合客观实际要求，只能最大限度地满足规范又要考虑现实情况。根据HG-T20512-2014仪表配管配线设计规范中7.1.3(见表3)和7.1.5(见表4)要求,可以知道仪表信号电缆与电力电缆平行敷设最小间距都是50mm。此处是该次故障处理没办法克服只能容缺的地方。 3)机柜间电缆布线,因是在投用盘柜施工，同一柜子仪表在线的同时进行布线接线，施工安全尤为重要。考虑采取充足准备，提前加工,尽量减少盘柜内动作，由有经验的接线员接线,禁止携带对讲机进入机柜间等措施。确保机柜间电缆布线接线安全。 综合分析，该方案的可行性可以接受。一.和其它流量计一样, 虽然电磁流量计它的测量范围比是30:1, 比涡街流量计和差压式流量计都要高, 但也是有限制的,许多客户定表时,常常把它和水表相比较,以为可以测量很低的流速,一般情况下,它只能测0.1m/s.低于此流速电磁流量计就很难正确测量.所以定货初期对流量范围比要搞清楚.定货时不能按原先管道口径来定货,最好按你实际流量来定仪表口径。二.和其它流量计一样,电磁流量计对安装前后直管道也有要求,只不过比其它类流量计要求更低,但最关健一点要满足：就是满管, 再满管.不满管的情况下容易引起流量计乱跳：三.和其它流量计一样,电磁流量计也有防护等级,一般一体式的防护等级为IP65,分体式的为IP68(针对传感器而言), 如果客户对仪表安装环境有要求,安装地点在地下阴井或其它一些潮湿的地方,建议客户选用分体式的.以免选错对仪表造成损害。四.电磁流量计可以测腐蚀性液体,但定货初期客户要正确提供其它测量介质属性,以免选型时对电极选型上的错误,导致传感器在后期使用过程中报废,给客户带来不便和经济上的损失。五.电磁流量计虽说可靠性比较好,一般情况下不会损坏,但由于其原理决定,传感器电极表面一直和液体接触,时间久了,电极表面比较容易受污染。所以电磁流量计一般情况下,客户有条件拆的情况下,建议一年到一年半之间拆出来清洗一次电极以保证流量计整机的测量精度。任何仪器仪表都是需要“保养”的,电磁流量计也不例外。六.在主管线是垂直管线时,一般情况下,要求水流是自下而上,尽量不要自上而下。后者容易引起流量波动比较大。安装除了满管以外,这点也是很重要的,其次就是前后直管道的距离了。为了适应仪表网络化的发展方向,在系统设计时我们要根据实际需要为电磁流量计配备合适的通信接口.在当今单片机系统的通信中,RS232和RS485标准总线应用最为广泛,技术也最为成熟.RS232用来连接两台计算机(微处理器)之间的串口通信,当我们需要一个更长的距离或者比RS232更快的速度下进行传输的时候,RS485就是一个很好的解决办法.另外,RS485连接不限于仅仅连接两台设备.根据距离,比特率和接口芯片,我们可以用单一导线连接最多256个节点.为了使电磁流量计的应用范围更加广泛,我们选用RS485标准总线来实现仪表和外部系统的通信.　　RS485是双向、半双工通信协议,允许多个驱动器和接收器挂接在总线上,其中每个驱动器都能够脱离总线.该规范满足所有RS422的要求,而且比RS422稳定性更强.具有更高的接收器输入阻抗和更宽的共模范围(-7V至+12V).　　接收器输入灵敏度为士200mV,这就意味着若要识别符号或间隔状态,接收端电压必须高于+200mV或低于-200mV.最小接收器输入阻抗为12k,驱动器输出电压为±1.5V(最小值)、+5V(最大值).　　驱动器能够驱动32个单位负载,即允许总线上并联32个12k的接收器.对于输入阻抗更高的接收器,一条总线上允许连接的单位负载数也较高.RS485接收器可随意组合,连接至同一总线,但要保证这些电路的实际并联阻抗不高于32个单位负载(375).　　采用典型的24AWG双绞线时,驱动器负载阻抗的最大值为54,即32个单位负载并联2个120终端匹配电阻.RS485已经成为POS、工业以及电信应用中的最佳选择.较宽的共模范围可实现长电缆、嘈杂环境(如工厂车间)下的数据传输.更高的接收器输入阻抗还允许总线上挂接更多器件.　　因RS485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口.因为RS485接口组成的半双工网络一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输.RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB.9(孔),与键盘连接的键盘接口RS485采用DB.9(针).　　通信接口电路如图3.13所示,我们选用MAX485作为系统的通信接口芯片.MAX485是MAXIM公司推出的支持RS485协议的低功耗收发器,它的驱动器摆率不受限制,可以实现最高2.5Mbps的传输速率.它是用于RS．485通信的半双工低功率收发器件,包含一个驱动器和一个接收器,具有输入接收器和输出驱动器使能管脚.使用一个半双工连接的难点就是控制每个驱动器在什么时候被启用,或者处于激活状态.当一个驱动器在传输的时候,必须直到它完成传输都保持被启用状态,然后在一个应答节点开始响应之前切换到禁用状态.MAX485的控制端RE和DE短接,这样用一个信号可以控制两种状态：接收和发送.RE和DE为“l”时,发送端接通,数据经DI脚后,变成传送的信号送到传输线.RE和DE为“0”时传输线上的信号经MAX485,当处于发送状态时,数据信号经发送端DI,在输出端A和B上交替出现高电平：当处于接收状态时,A和B上交替的高电平信号经MAX485转换成高低电平信号经RO输出.在电磁流量计传输过程中,交替的高电平保证通信传输回路中始终有电流,能实现可靠通信.德国VSEVS0.2流量计制造电磁流量计传感器得到的测量信号很弱，一般为微伏、毫伏级别，要进行精确测量就需要对其进行放大处理。前置放大电路的作用就是把传感器得到的微弱的流量信号放大，同时还可以抑制变送器两电极对地之间存在的同相干扰。前面提到放大电路输入阻抗Ri和信号源内阻R5组成分压电路如图2.10。 　　为了降低电磁流量计信号源内阻的影响，放大电路要采用高输入阻抗。同时为了解决供电电源干扰耦合到输入回路所带来的工频干扰以及励磁磁场的交变变化所产生的其它干扰(共模干扰)，我们采用差分电路来减少共模干扰的影响。线路如图2.11该电路特点是一个差分电路，只对两信号差值进行放大，它的差分能力用抑制比来表示。两个输入对地电位相异时的增益和电位相同时的增益之比即称为“抑制比"，理想上抑制比可以无穷大。这样我们就能用这个电路测量传感器两个电极之间的电位，这样两电极对地的干扰电压(同相干扰)可以在放大时受到抑制。综合起来，此电路具有放大放大差模信号、抑制共模信号、输入阻抗高、输出阻抗低、失调小、温漂小、线性好和增益稳定可调等优点。 　　电磁流量计电路由三个放大器组成A1、A2、R1、R2和RG组成的第一级放大电路为同相放大电路，该电路实际是两电压跟随器，它们两个反相端由恐相连，具有非常高的输入阻抗，适合放大微信号；R3、R4、R5、R6和A3组成第二级基本差动放大器，它可以消除第一级的共模信号，整个电路通过对RG的改变来调整放大倍数。　　按照差模和共模输入的定义，可将VI1和VI2表示为： 　　令运算放大器A1、A2、A3的输入失调电压分别为VI01、VI02、VI03，A1和A2相互失调电压为VI0，失调电流为VI0；其中VI0=VI01-VI02,这样简化得到图2.12。1.电磁流量计在浆液中的特别安装要求  首先，要对电磁流量计的特别安装要求进行分析，首先要了解此电磁流量计相对于其它一些流量计在特征方面有什么不同之处,电磁流量计的特点在于采用了法拉第的电磁感应定律，测量方法主要以直接测量的方式进行。并且，在测量结果上不受到流体密度、粘度、温度以及压力的影响，没有阻流件与相应的压力损失,同样也不会在高流速的情况下发生一些气体腐蚀的现象。不过，由于在实际的安裴过程中没有采用科学的安装方法以及严格安装电磁流量计的特别安装要求,部分电磁流量计极易在实际的运作中造成仪表测量误差的出现，严重的还会造成仪表的损坏。在进行电磁流量计的安装过程中,需要严格按照安装流程进行操作，由于现场操作的复杂性,为了确保电磁流量计可以在运行效果上达到一个较好的操作水平,可以进行三台以及电磁流量计的统一安装操作，在气化炉的顶部进行安装，从而进一步增强测量效果，同时延长流量计的前直管段的使用方式，以便解决加压泵在工作过程中造成的脉动影响。2.电磁流量计使用方法建议　　在单机进行试车阶段，需要严格安装使用方式提示，禁止对电磁流量计进行送电。气化炉在停车后，需要对电磁流量计先进行停电操作,然后再对其进行清洗，主要足清洗其中的管线，避免因电磁流量计内部的传感器励磁形成的磁场吸附了电极周围的铁锈而造成最终清洗效果的降弱。在正常的运行阶段,如果发现电磁流量计发生-些波动或干扰现象的出现，需要对其原因进行分析，主要的原因可以概括为如下几个方面:第一为泵引发的波动因素，主要因为煤浆泵在某个工作时间内出现了异常工作效果，整体的流量值发生变化的可能性不大,但由于流量脉动的变化波动量也随之发生了较大的变化。第二为煤浆引起的波动，前文提到，煤浆属于混合物，其中不仅含有煤水化合物，还包括一些金属颗粒,随着这些金属颗粒含量的增多,尤其是电极周围堆积的金属颗粒随着电极压力的形成逐步增加,从而造成停车现象的出现。第三为电磁流量计输出信号的尖脉冲千扰，因为煤浆含有的大颗粒金属摩擦导致电极之间瞬间产生尖脉冲信号干扰，井且电磁流量计内部的传感器受到温度的影响，使得煤浆管线的冲洗难度不断增加。3.电磁流量计的特殊加工　　在进行电磁流量计的特殊加工过程中,要使用锰合金等特殊材质的加工方法进行防护冲刷磨损套的制作。对一些电磁流量计的碳化效果,电磁干扰效果的主要作用是指在防护冲刷效果的基础.上,以电磁流量感应为防护基础，以电极防护标准作为碳化防护效果的主要依据,根据电磁流量计加工的特性，在实际的应用效果上进行特殊加工。针对铁磁性质的干扰，需要进行水煤浆磁过滤操作，在经济条件允许的情况下可以采用不锈钢的输送管道,并定期对电磁流量计内部进行检查与清理。针对电磁流量计的参数设定问题，不能按照最佳的安装条件时测定的参数进行，也不能牺牲灵敏度弥补脉动流造成的波动,建议整体的阻止时间不应操作三十秒这一区间范围。值得一"提的是,只有在进行防护检修的过程中，才能最终确定相应的电磁流量参数,应当建c起统一的标准积极发挥其计量参数的特长与优势。德国VSEVS0.2流量计制造通常对电磁流量计传感器进行分析时将侧壁上的两个电极看做点电极，但实际上它也是有一定的尺寸，两个电极与被测液体接触时有一定的电阻，这就是信号源的内阻。信号源内阻和放大电路输入阻抗共同组成分压电路，为了减少传感器信号电压损失，需要放大电路的输入阻抗远远大于信号源内阻，这样才能最大限度减少测量误差。　　信号源内阻模型如图2.2。管道侧壁装有一对点电极，电极为圆柱形，电磁流量计直径为d,两电极间距为D，即管道内径，被测液体电导率为σ。假设管道足够长，电极与被测液体的阻抗用圆板电极与半无线宽流体接触的模型计算。电极与被测液体1/2dσ, 由于管道直径远大于电极直径，信号源内阻为两电极与被测液体的接触电阻之和即1/dσ。可见电极大小与被测液体电导率决定了信号源内阻。通常被测液体电导率从10S/m到10-6S/m，电极大小为cm级，这样信号源内阻从十几欧到几百兆欧。日常工作中如果正确保养涡街流量计，可以有效延长其使用寿命，并减少故障发生，具体方法如下：1)涡街流量计由于K系数的确定在涡街的整个环节中非常重耍，K系数的准确与否直接影响着回路的准确度，仪表更换零部件以及工艺管道的磨损等情况，均可能影响K系数．而很多化工厂又缺少标定的手段与能力，只能送出标定，受工艺运行的影响，要从管道上拆下涡街送出要5、6天的标定时间，工艺方面很难满足，从而无法确定K系数。今年，通过流量仪表间的改造，虽已经具备了较小口径的涡街标定条件，但对于较大口径的涡街仍然无能为力，以后应注意使用涡街的现场标定方法，孔板流量计使用标准频率以及便携式超声波流量计，测出管道中的瞬时流量以及传感器的脉冲输出频率，现场计算K系数。2)涡街流量计应定期清洗涡街流量计的探头，检查中曾发现，个别探头检测孔已被污物堵塞，甚至被塑料布裹住，影响了正常测量。3)涡街流量计定期检查接地和屏蔽情况，消除外界干扰。有时候指示问题是由于受到干扰所至4)涡街流量计安装环境潮湿的探头．应定期烘干一次，或作防潮处理。由于探头本身并末作防潮处理，受潮之后影响运行。5)涡街流量计的数据资料的管理应引起足够的重视，孔板流量计以利于日后的工作。1.环境条件  电磁流量计安装分为两种:一体式和分体式。(1)现场和环境较好的条件下，一般选用一体式，即传感器和转换器组装成一体。(2)分体式电磁流量计即传感器和转换器分开装于不同地点，一般出现以下情况时选用分体式:①环境温度或流量计转换器表面受辐射温度超过60℃;②管道振动较大的场合:③对传感器的铝壳严重腐蚀的场合:④现场湿度较大或有腐蚀性气体的场合:⑤流量计装在高空或不方便调试的场合。2.防爆及防护等级  根据环境要求，选择本安、隔爆型电磁流量计或普通型，并且满足一定的防护等级，按规范进行安装，提高仪表的安全性。3.电极材料  导电介质在电磁流量计管内通过时，在外加磁场的作用下产生感应电势，电极的作用就是把产生的电动势引出来,然后放大、输出标准信号。电极直接跟介质接触，因此，应根据介质的化学性质，选择合适的电极，以免出现腐蚀。常用的电极材质有钽、钛、316L、HC、铂铱合金、碳化钨等。4.接地环或接液环  电磁流量计的输出信号比较小，一般只有2.5~8mV,小流量时信号可能低至几微伏，外界稍有干扰就会影响测量精度。因此，仪表外壳、测量管、介质、仪表屏蔽线等要做好等电位连接，并进行可靠、单独接地。与介质连接的金属部.分，就叫接地环或接液环。接地环的材料选择--般考虑经济性和耐腐蚀性，对于大口径的金属管道上的电磁流量计，为了节约成本，可以不设接地环，将流量计的法兰和管道连起来然后再接地;如果电磁流量计用在小口径的管道上或用在非金属管道上，必须设置接地环。5.内衬材料  内衬主要作用是绝缘，预防电极短路，同时保护测量管不受介质腐蚀。常用的内衬材料包括:聚氨酯橡胶、PFA、天然软橡胶、EPDM橡胶，选择时应根据介质温度、腐蚀性、是否含有固体颗粒、耐磨性能等情况，选择合适的内衬，延.长仪表使用寿命。6.供电电源  一般厂家的电磁流量计采用四线制接线，信号线与电源线分开，可以采用交流220V电源供电，也可以采用直流24V电源供电。原则上采用直流24V安全电源供电，特别是在易燃易爆的环境。电磁流量计施工安装注意事项1)满管要求：　　测量液体时为保证测量精确,电磁流量计的管道必须充满液体.流体应该向上流动,当流体向下流动时,下流段的管道高于流量计.2)避免产生气泡：　　若为二相流(含气体和液体),则会影响测量精度.要使流体中不含气泡,阀门应该安装在流量计下游.3)电磁流量计不能测量混相流体、分层流体、有气泡的流体,否则测量无法精准.该项目为被测介质为上游企业污水,不存在这个问题.4)电磁流量计对直管段长度有明确要求(D为流量计内径).对于90°弯头、T行三通、异径管、全开阀门等流体阻力件,离电磁流量计的电极中轴线至少5D直管段；对于不同开度阀门(比如调节阀),则上游侧直管段长度需要10D；一般传感器下游的直管段只需要3D即可.5)电磁流量计测量不同介质的混合液体时,混合点与流量计的距离至少要大于30D.6)电磁流量计安装可以水平、垂直和倾斜安装在管道上,测量流体方向与流量计上标识方向一致.水平安装时,电磁流量计的电极必须水平,法兰面与工艺管道轴线相垂直,垂直度允许偏差1°.7)电磁流量计安装时应该避免负压的产生,因此电磁流量计传感器的测量管道必须充满液体,必须有一定的背压.电磁流量计不应该安装在泵的进口,而应该安装在泵的出口后面.8)电磁流量计如果必须倾斜安装时,必须安装在流体上升管道,在开口排放的管道安装时,必须安装在管道的较低处.如图：1-入口 2-溢流口 3-入口 4–清洗口 5-流量计 6-短管 7-出口 8-排污口 9-排污阀
