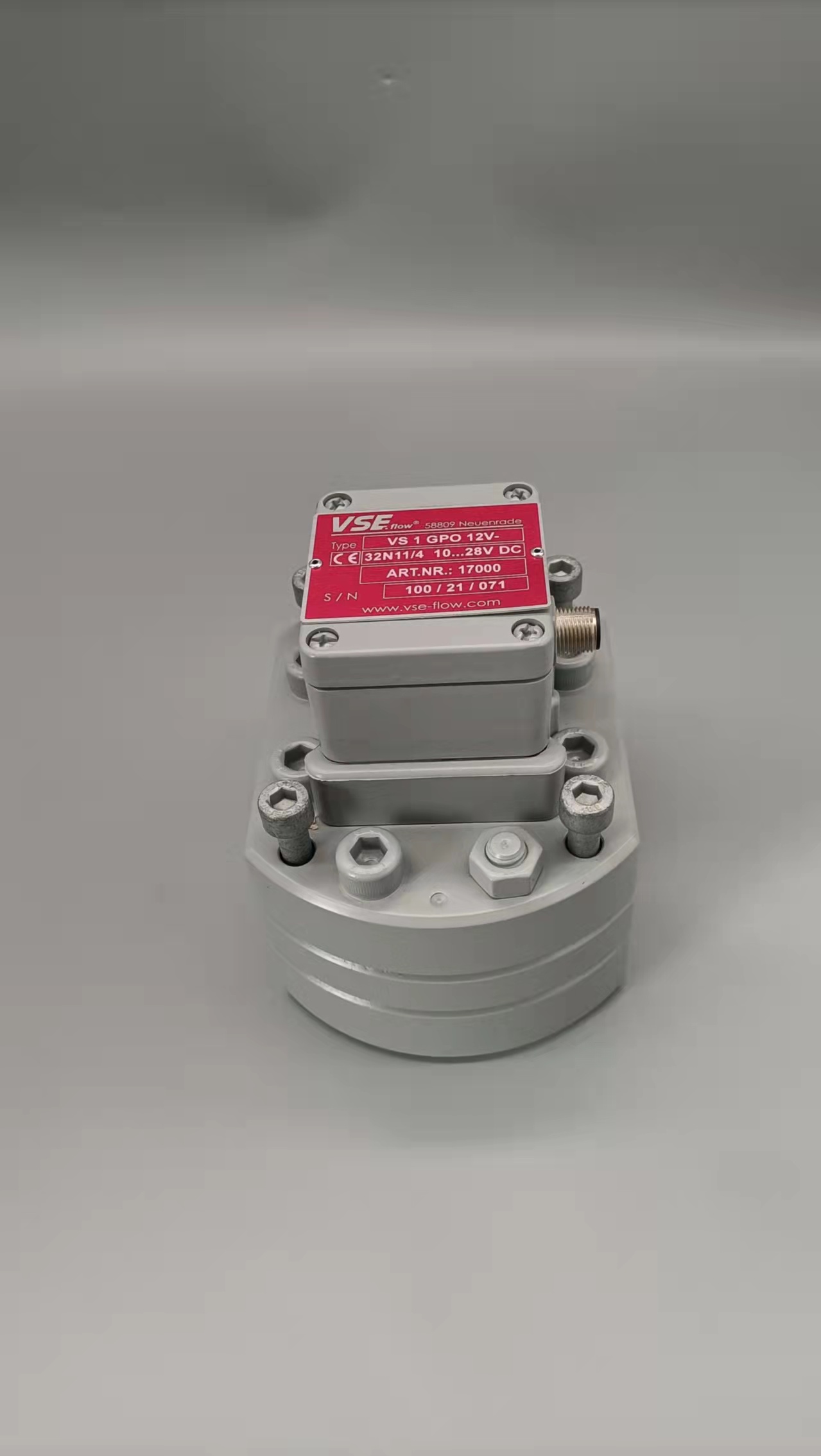

德国VSEVS1 GP012V-32Q11/1流量计制造同时我们还经营：1.正确选择外夹式超声流量计测量点和进行准确的管道参数测量发射器安装位置的选择遵循以下原则:选择充满流体的管段,如流体上流的垂直管段或完全水平的管段;测量点位置应远离弯管段、通、节流阀、阻尼孔、缩径管段或其它会引起紊流的管段,至少有10D管径的上游直管段和5D的下游直管段。对在泵、控制阀或套管弯曲段后的测量点,为保证更佳精度,其上游直管段长度会要求长达30D任何地方的测量点,一般只需5D的下游直管段。在水平管段上,发射器一般安装在管侧面的正側线上(以避免管道底部沉淀物或管道部的气泡、气穴引起信号丢失)。注意保证管表温度不超出发射器的额定工作温度。zui好选择内部没有腐蚀或锈斑的管段,减少测量的困难和不准确性。如不能完全按以上选点要求进行,仍有可能获得流量测量信号,但信号较弱,精度会降低。(注:D为被检流量计标称口径。)2.超声波探头的安装　　选择合适的发射器安装测量点后,对超声流量计进行设置,根据管径的大小,选择合适的安装方法。当被检流量计标称口径≤200m时采用V法测量,标称口径>200m时采用Z法安装。将发射器安装选定的位置清洁干浄并去掉上面的锈斑剥皮和油漆,注意在水平测量管道发射器须安装在3点和9点位置。因为管道内上部位置往往聚有气泡或气穴,低部又集有沉淀物,从而引起信号丢失。将耦合剂沿纵长方向涂在每个发射器发射面的中央位置上。注意安装发射器时要将耦合剂进行挤压保证发射器和管表之间无气泡存在。用不锈钢带或尼龙带将发射器紧固在管表测量位置注意让发射器中线与管侧接触中线保持水平。超声流量计测量探头安装时,应根据管道水流方向以及两个探头上的流向标志正确安放上游发射器和下游发射器。3.其他干扰的排除　　在周期性比对测试中,每次测量点应固定的永久性测量点。在比对测试完成后,在超声波探头的四周管壁涂刷防腐漆,取下超声波探头后在安装位置抹上黄油,并贴上一块塑料布,用以保护测量点。下次测量时,取下塑料布,擦掉黄油,用手锤击打测量点,将管道内壁新近结垢震掉,按防腐漆所留下的标记装上换能器即可测量,方便准确。若声波信号接受很弱或时有时无,则可能是管道内壁结垢太厚,或者是管内含有大量气体,使声波经常被阻断所致。可先用手锤击打测量点,如果接受的信号强度不断上升,说明是管壁结垢引起。如击打无效,则多为管内含有大量气体所致,排除气体即可。此外。还可以改变便携式超声波流量计探头安装位置或方式,探测现场管段流动状况。例如,沿着管圆周移动两换能器,核对所测不同位置的线平均流速,zui大流速处可能就是zui接近实际的平均流速位置,因为在最不对称位置的流速畸变所形成的平均流速读数最小。比较探头按Z法和V法安裝所测得的流速,如两者相差很大,表明存在严重横向流动,也就是有旋转流的迹象,应引起注意,采取措施。总之,用便携式超声波流量计对在线电磁流量计进行比对测试,只要准确操作,尽量减少随机误差和附加误差,基本上可以对外夹式超声流量计现场测量的稳定性和重复性作一个大致的定性评估。对于确实测量不稳定、精确度和稳定性偏差较大的长期现场应用的电磁流量计可以及时检测出来,从而采取更精确和更有针对性的方法和措施,满足现场计量和测试的需要。电磁流量计在运行中使用过程中,偶尔出现波动大,信号弱或突然下降等情况时原因1.由于水煤浆在磨制过程中,产生的铁磁性物质,随流过电磁流量计时,吸附于电极表面使其绝缘变坏或被短路,造成信号送不出去,而导致测量误差.　　处理方法；在平时停车检修期间要认真检查,发现测量导管内壁有沉积的污垢,应及时清洗和擦拭电极,测量导管衬里如果出现鼓包现象,应及时更换,检查信号插座,如果有腐蚀,应予以清理或更换.原因2.在水煤浆测量过程中,煤浆泵出口压力的不稳定和较大波动,对电磁流量计的在线测量也会造成较大的影响,尤其在低流速状态和煤浆泵脏物堵塞等因素同时存在时,水煤浆流场变化波动且不稳定,流体脉动大,使电磁流量计测量信号不稳定.　　处理方法：我公司常用做法是将电磁流量计安装在气化炉框架顶部,延长流量计的前直管段,以解决煤浆泵加压泵工作时造成的脉动.原因3.在测量过程中,煤浆中的固体颗粒（或液体中气泡）摩擦电极表面,电极表面电化学电势突然变化,输出信号流量将出现尖峰脉冲状噪声,如果两个电极材质、结构表面状态存在差异,所产生的共模干扰,流量信号送到转换器差分放大器输入端放大,于是就出现了流量计输出信号的大幅波动.　　处理方法：应尽量控制煤浆颗粒在50μm-55μm,减小颗粒噪声对测量稳定性的影响.同时应在工艺控制水煤浆的浓度比例,使其均匀稳定.原因4.电磁流量计的信号比较弱,在满量程时只有2.5~8mv,流量很小时,输出只有几微伏,外界略有干扰,就会影响仪表精度.　　处理方法：查看检测器的测量管、外壳、屏蔽线以及转换器、二次仪表是否可靠接地,接地电阻是否小于10欧,电缆屏蔽层是否有损坏.1、孔板流量计包括3部分:①现场取压部分,包括高级孔板阀、前后直管段、导压管;②温度、压力、组分补偿部分，包括现场用温度变送器、压力变送器、天然气组分分析仪计量的实时数据;③流量计算部分，指专用流量计算机(或计算仪)所安装的计量标准程序。 2、在实际应用过程中，当充满管道的流体流经管道内的节流件时，如图1所示。   流线将在节流件处形成局部收缩，因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大，这样可依据压差来:衡量流量的大小。这种计量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。以伯努利方程式和流体流动的连续性方程式为依据,天然气流量计算公式是:   根据气体易压缩、密度差异大、受温度影响大的特点，得出天然气流量计量的实用公式是:式中:Qn一标准状态下气体体积流量; Ah一常数,标况下为0.008686; ɑ0一特定流量系数; Yre一计量管内壁流量修正系数; bk一孔板流量计入口边缘锐利度修正系数; Fr一雷诺数修正系数;. ε一气体膨胀系数; d-孔板在20°C下实测的开孔口径; Fa一孔板热膨胀修正系数; Fg一天然气相对密度修正系数; Fz一超压缩系数; Ft一流体流动温度修正系数; P1一孔板上游侧绝对压力; hw一气体流过孔板时的差压。当前热式气体质量流量计大部分用于测量气体，只有少量用于测量微小液体流量。热式质量流量计具有性能可靠、无可动部件、安装方便，压损小、量程比宽(可达1000:1)、灵敏度高等特点2,特别适用于大管径、低流速，非圆截面管道、现场空间狭窄处测量等特殊工况，在环境保护和过程工业的应用发展迅速，例如:污水处理过程中发生的气体，燃料电池工厂各种气体的流量测量及煤粉燃烧过程粉/气配比控制等。　　与常用的孔板流量计、涡街流量计和差压式均速管、文丘里流量计相比较，热式气体质量流量计有如下特点:(1)直接测量流体的质量流量或标准状态下的体积流量，不需要进行温度压力补偿;.(2)一次元件结构简单，采用不锈钢或特种合金外壳覆盖，不怕脏污或腐蚀，不存在堵塞问题,且表面脏污极易清除。带不断流装拆装置，可实现不停气装拆，清洗维修，简便易行;(3)量程比特大，可达1000:1，可测流速范围0.1m/s~60m/s,完全覆盖-般工业废气及煤气厂输出总管中的流速范围。因而只需在总管上装一台插入式热式气体质量流量计，就可满足计量要求。大大地节省了投资,简化了系统结构，方便了管理,提高了系统工作的可靠性;(4)仪表精确度高(士1.5%FS)，性能稳定(重复性士0.25%FS)，几无压力损失，对管道振动不敏感。此外，热式气体质量流量计灵敏度高，尤其适合于大管径、低流速的流量测量。且在大管径中使用，其性能价格比更显优势;防爆、防护、抗腐蚀设计,又使它能适应恶劣工况，危险场合。　　热式气体质量流量计作为一种插入式流量计，由.上述插入式流量计的测量公式可见该流量计同样方便适用于方形管道的气体流量测量。环保管道一般用圆形，而空调的管道很多地方为方形。孔板等很多仪表没有测量方形管道的数据，若使用插入式热式气体质量流量计，不论圆形或是方形管道均可通过计算获得，这也解决了低压方形通风管道的流量测量问题。德国VSEVS1 GP012V-32Q11/1流量计制造插入式热式气体质量流量计的信号发生模块包括两个传感器探头、温度补偿电桥和电压调整电路三部分/如图所示,本课题所设计的是插入式恒温差质量流量计,采用热消散效应，所以我们选择铂热敏电阻Pt20和Pt1000分别作为流量计的流量探头和温度探头，铂热敏电阻的阻值对温度反应灵敏.与所处环境温度基本呈线性关系,确保了我们对流量计精度的要求;同时，铂热敏电阻的温度系数大,在测量范围内,物理化学性能稳定,可以反复加热冷却,使用寿命长,完全可以用来做传感器材料,保证流量计的稳定性要求;而且热敏电阻的体积可以做到很小,减小插入式热式气体质量流量计对流体流动状态的影响,保证流量测量值的真实有效。孔板流量计的主要部件高级孔板阀(采用高级型阀式孔板节流装置),主要用于差压式流量计的信号的产生和传输,可实现在线更换孔板,不影响输送介质,无附加管路;装置内有孔板安装定位机构,标定准确度等级为0.5级;该装置设有上、下两个密封腔,以及滑阀部件,无旁设附加管线,装置上、下腔间的密封件采用全硬密封结构，阀板和阀座采用22Cr堆焊硬质合金,设有注入密封脂辅助结构,可以防止阀座、阀板密封面上污物的沉淀;采用法兰取压标准孔板作为流量检测元件。　　孔板流量测量系统一般由节流装置(标准孔板)、差压变送器及数据处理器(开方积算器或计算机)组成。孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,它可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定。德国VSEVS1 GP012V-32Q11/1流量计制造1.合理安装　　换能器是组成超声波流量计的主要结构，如果换能器安装不合理，必然会影响超声波流量计的应用效果。因此，在具体安装中，必须充分结合实际情况，综合考虑换能器的安装位置及打开方式，尤其是在选择位置上，既要保证换能器可以和上、下直管紧密连接，也要尽量避开变频调速器、电焊机等干扰较大的位置。安装方式有三种，一种是对贴安装，一种是V形安装，另一种是Z形安装。如果选择了多普勒式超声波流量计，则在安装中尽量选择对贴式安装方法。如果选择了时差式超声波流量计，既可以选择V形安装方式，也可以选择Z形安装方式。多数情况下，如果管径小于200mm，宜采用V形安装方式。如果管道直径大于200mm，则要选择Z形安装方式。针对既能采用Z形安装方式，也可以采用其他安装方式的，要尽量选择Z形方式，因为，Z形方式安装的换能器超声波信号最强，运行过程也比较稳定。2.及时校核　　虽然超声波流量计具有很强的抗干扰性和抗污染性，但如果长时间使用，也会影响运行的精度，为解决这一问题，可在超声波流量计中配置一台同类型的便携式超声波流量计，对现场仪表进行定期校核。坚持一装一校核的原则，保证超声波流量计选型合理、安装调试达标，以便对每台安装之后的超声波流量计进行合理校核。此外，还要在线对超声波流量计发生的突变情况进行校核，通过便携式超声波流量计开展及时校核，以找到发生突变的根源，以便开展有针对性的检修和处理。3.定期开展维护　　和传统流量计相比，超声波流量计的维护量比较小，尤其是对外贴式安装换能器而言，要保证安装之后没有水压损失，也不存在潜在漏水，定期检查超声波流量计中的换能器是否存在松动情况，和管道之间的连接情况是否良好，发现问题及时处理，保证超声波流量计能够持续稳定运行。电磁流量计外壳用不锈钢,测量管内壁用聚四氟乙烯,转换器封闭在一个长方体金属壳内，内部电路板上有一四位数的数据盘,可作测量值的指示器。变送器与转换器之间通过两根电缆连接,变送器安装在管道上,转换器固定在旁边的框架上。这种流量计无论零点还是量程都不能白行调整，只能在指定厂家标定,使用很不方便。该流地计投用运行还未到-年,指示便出现了故障经检查发现变送器电路板发生腐蚀,有几只晶体三极管管脚已经锈断,当时并没有引起我们足够的重视,只是更换几只三极管便又重新装上,这样修复后该表又运行几个月，然后又失去指示。当我们再次检查该表时,发现变送器的电路板及电缆已全部腐蚀掉，于是该表报废。这才引起我们的警觉，原来因该表安装的地方离高压甲铵泵及高压氨泵太近,停车时排放的及平时泄漏的氨和甲铵以及夹带的氨气常环绕在该表周围,致使该表一直工作在腐蚀性环境中，加上我们只注意该表的耐腐蚀特点,而忽略该表的脆弱性,最终导致该表的损坏。  在安装时,为防止腐蚀性气体侵入电子室,在接线盒盖边缘及电缆接头处全部用硅橡胶密封,并用水电两用胶带加以封固,以达到防腐的目的。该表投用后运行一年多时间，便再次发生了同样故障，变送器电路板及电缆又被腐蚀,表又损坏。  事故的不断发生，使我们对腐5蚀问题进行仔细的思考，为什么变送器密封那么好还会腐蚀?而与变送器仅半米之遥的转换器却安然无恙?经过仔细的观察和分析,发现安装变送器的管道因流速高,一直在不停地轻微震动,密封胶很容易松动而脱落,不停的震动又为氨气的侵入增加了助动力,而固定在框架上的转换器,由于没有震动，各密封口完好，因此没有腐蚀。  找到了出故障的原因，也就找到了排除故障的措施。这种电磁流量计较前两种要先进得多,它采用微处理器技术,在转换器上有一双排液晶显示器,在显示器下边有三个按钮,通过它们可以对流量计的参数进行组态设定,并可翻看流量计的有关参数设置。该表具有比较强的外部通信接口能力,能以模拟和数字方式与其它外设通信，并带有很强的自诊断功能,参数的输入及选择以数据直接输入及主副菜单选择方式进行,可方便地进行零点调整和量程设定,操作十分方便。为了保证这块表能安全运行,我们在吸取前两次教训的基础上,采取另-种防腐措施即吹气防腐法。这种方法的原理是设法使变送器接线盒内纯净气体压力增大,致使有害气体不能侵入接线盒内，从而达到防腐目的。具体方法是在电磁流量计的电子室上打两个小孔,一个进气,一个排气,然后接上仪表空气,让空气保持微小流量，电子室内纯净气的压力高于大气压，气流只能从孔隙由内向外流动,从而阻止有害气体的侵入,起到防腐作用。该表投入运行后,效果一直很好，在时隔两年的1994年大修中,打开电子室检查,没有发现腐蚀，可见吹气防腐确实起到了作用。
