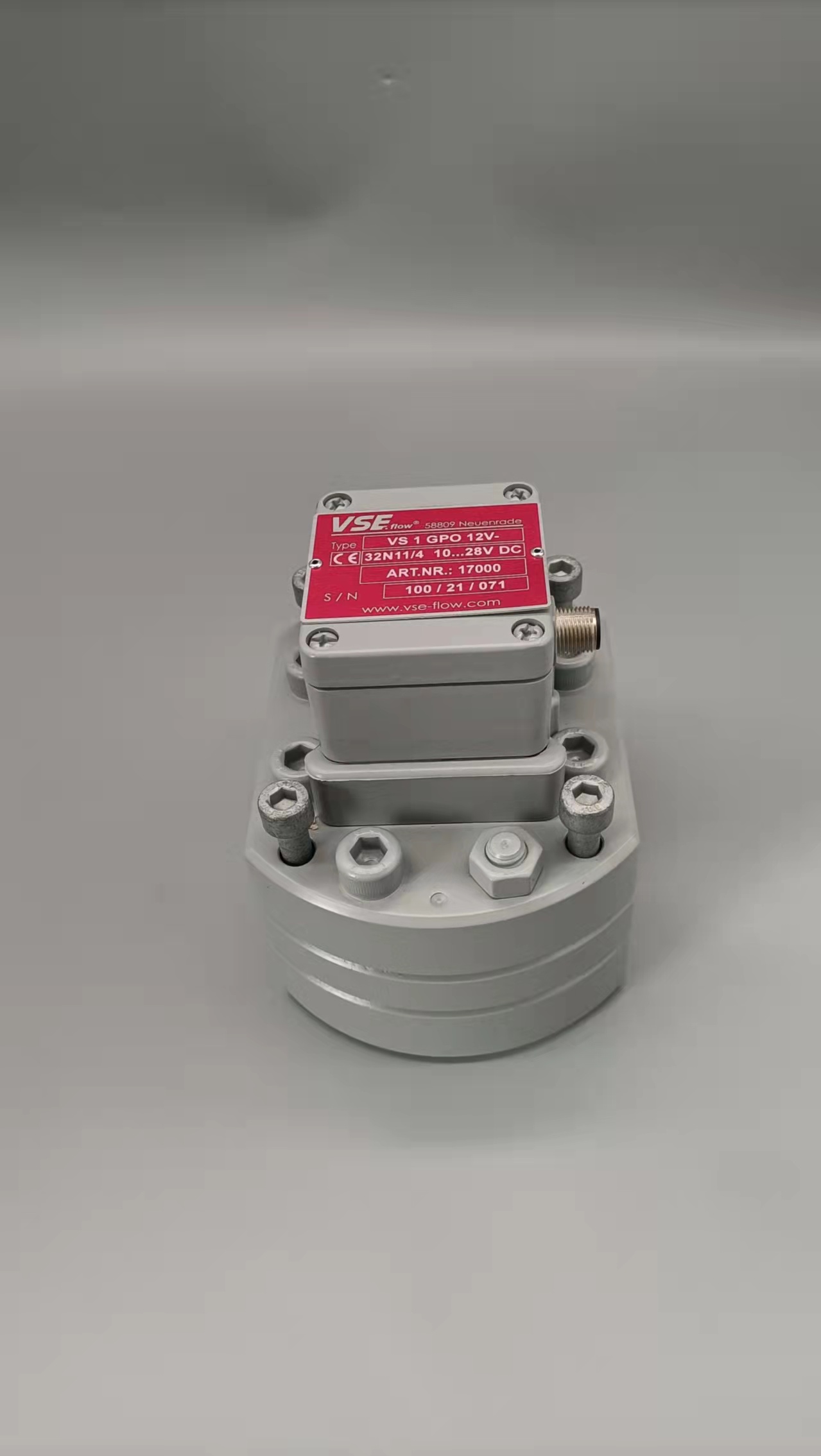

德国VSEVTR1015流量计型号规格同时我们还经营：电磁流量计施工安装注意事项1)满管要求：　　测量液体时为保证测量精确,电磁流量计的管道必须充满液体.流体应该向上流动,当流体向下流动时,下流段的管道高于流量计.2)避免产生气泡：　　若为二相流(含气体和液体),则会影响测量精度.要使流体中不含气泡,阀门应该安装在流量计下游.3)电磁流量计不能测量混相流体、分层流体、有气泡的流体,否则测量无法精准.该项目为被测介质为上游企业污水,不存在这个问题.4)电磁流量计对直管段长度有明确要求(D为流量计内径).对于90°弯头、T行三通、异径管、全开阀门等流体阻力件,离电磁流量计的电极中轴线至少5D直管段；对于不同开度阀门(比如调节阀),则上游侧直管段长度需要10D；一般传感器下游的直管段只需要3D即可.5)电磁流量计测量不同介质的混合液体时,混合点与流量计的距离至少要大于30D.6)电磁流量计安装可以水平、垂直和倾斜安装在管道上,测量流体方向与流量计上标识方向一致.水平安装时,电磁流量计的电极必须水平,法兰面与工艺管道轴线相垂直,垂直度允许偏差1°.7)电磁流量计安装时应该避免负压的产生,因此电磁流量计传感器的测量管道必须充满液体,必须有一定的背压.电磁流量计不应该安装在泵的进口,而应该安装在泵的出口后面.8)电磁流量计如果必须倾斜安装时,必须安装在流体上升管道,在开口排放的管道安装时,必须安装在管道的较低处.如图：1-入口 2-溢流口 3-入口 4–清洗口 5-流量计 6-短管 7-出口 8-排污口 9-排污阀电磁流量计是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。　　　　智能电磁流量计具有精度高、灵敏度高、稳定性好等优点，在供水企业中有着广泛的应用前景，特别是在大口径、安装环境好的工厂、居民区等场所，虽然智能电磁流量计的使用已经非常成熟。但是，仍有一些问题需要注意。一、信号传输问题：　　　　电磁流量计在区域管网中运行时，可以为城市供水调度提供一定的决策信息。因此，用户对电磁流量信号的实时性和连续性提出了更高的要求。如果智能电磁流量计能完成仪器本身信号的自动转换和无线传输，减少数据采集的兼容或相互转换等困扰，那将为企业的使用提供便利，也将为仪表的推广应用增加更大的优势。二、电源问题：　　　　目前智能电磁流量计不自带电源，造成了室外安装不方便，一旦断电，将造成用作结算水表的流量计数据缺失，这样对其断电时段缺失水量的计量与推算也就提出了新的问题。若电磁流量计能自带电源，就能从根本上解决这一问题，也将促进其在结算水表中的推广应用。三、防雷问题：　　　　电磁流量计在雷雨天气覆盖较广的地区防雷是个重要的工作。在严格做好接地、电源保护后，在空旷地区安装的电磁流量计被雷击的概率还是很高。所以简单有效的办法是提高流量计自身的防雷性能，如不能根本性解决，则应对其内部电路进行分离保护，这样即使雷击损坏，也能降低更换成本。德国VSEVTR1015流量计型号规格通常对电磁流量计传感器进行分析时将侧壁上的两个电极看做点电极，但实际上它也是有一定的尺寸，两个电极与被测液体接触时有一定的电阻，这就是信号源的内阻。信号源内阻和放大电路输入阻抗共同组成分压电路，为了减少传感器信号电压损失，需要放大电路的输入阻抗远远大于信号源内阻，这样才能最大限度减少测量误差。　　信号源内阻模型如图2.2。管道侧壁装有一对点电极，电极为圆柱形，电磁流量计直径为d,两电极间距为D，即管道内径，被测液体电导率为σ。假设管道足够长，电极与被测液体的阻抗用圆板电极与半无线宽流体接触的模型计算。电极与被测液体1/2dσ, 由于管道直径远大于电极直径，信号源内阻为两电极与被测液体的接触电阻之和即1/dσ。可见电极大小与被测液体电导率决定了信号源内阻。通常被测液体电导率从10S/m到10-6S/m，电极大小为cm级，这样信号源内阻从十几欧到几百兆欧。  玻璃转子流量计是通过量测设在直流管道内的转动部件的位置来推算流量的仪表甲,主要用于中、小管径的流量测量,使用范围广泛。相比其他类型的流量计,转子流量计可适用于高温高压场所,并且具有一定的耐腐蚀能力。   转子流量计按照用途可分为测量型及吹扫型。转子流量计具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道公称通径D≤150mm的小流量,也可以测量腐蚀性介质的流量。   测量型转子流量计主要用于尿素装置中管道公称通径D≤150mm,介质为工艺冷凝液、蒸汽冷凝液、脱盐水、冲洗水等介质的小流量测量，大部分的测量型转子流量计主要用于尿液等易结晶腐蚀.管线冲洗时的测量。 测量型转子使用时流量计必须安装在垂直走向的管段.上，以使流体介质自下而上地通过转子流量计。   吹扫型转子流量计一方面应用于尿素装置中用于设备氮封,另一方面应用于仪表测量管线的吹扫。例如一段蒸发冷凝器、二段蒸发冷凝器的压力测量，如果采用插入式膜片的结构，尿素蒸汽很容易在膜片.上产生结晶,影响测量结果,这时就需要采用吹扫转子流量计进行压力的测量。   吹扫型玻璃转子流量计在安装时应选择合适的位置安装,以确保流量计吹扫装置的调整、清洗、拆卸方便，并确保介质的流体方向与流量吹扫装置要求的方向相同。安装时，针型阀应全部关闭，在实际测量时为防止浮子的突然加速，上冲撞击限位器，损坏测量部件，应缓慢地打开针型阀，将压力调整到工作压力。德国VSEVTR1015流量计型号规格超声波流量计根据声道布置形式可以分为单声道超声波流量计和多声道超声波流量计。单声道超声波流量计在测量管道上只安装一对超声波换能器,多声道超声波流量计则在测量管道上安装多对超声波换能器,包含多个独立的超声波传播路径。多声道超声波流量计对于流场的适应能力更强,可以提高流量计的测量精度；然而单声道超声波流量计在小管径场合应用更为广泛,而且通过反射镜的应用单声道超声波流量计的声道布置形式越来越复杂,测量精度也随之提高。根据声道的传播方式,常用的单声道超声波流量计主要有Z型流量计,U型流量计,V型流量计,N型流量计和三角型流量计,不同传播类型的单声道超声波流量计声道示意图如图4-1所示,其中红色虚线表示声波传播路径。　　多声道超声波流量计采用数值积分的方法提高流量修正系数的精度,可以解决单声道超声波流量计测量不确定度误差大的问题。多声道超声波流量计通常采用Gauss积分方法计算式(2-7)中各声道位置ri/R和相应的权重系数wi。在相同采样点数、节数自由的情况下,Gauss 型数值积分方法相对于辛普森公式和梯形公式等插值型积分方法计算精度更高。对于圆形测量管道的超声波流量计中声道位置和相应权重系数的计算一般采用Gauss-Jacobi积分方法。按照 Gauss-Jacobi 积分方法的零点确定各声道高度,按积分方法中的权重系数计算声道权重系数。　　实际中各声道上速度分布与理想的代数多项式表示的流速分布差异很大,特别是无法体现管壁处流速为零的特性,导致流量的积分结果偏高,影响流量计的测量精度。为了使计算结果更加接近于圆形管道内液体充分发展的真实值,提出了采用最佳圆截面算法（OWICS）计算声道位置ri/R和权重系数wi的方法,最佳圆截面算法其实是基于正交多项式的 Gauss 积分方法。Gauss-Jacobi和OWICS积分方法计算各声道位置和权重系数如表4-1所示.金属管浮子流量计的安装应严格按照说明书中的有关技术要求去做,并注意以下几个问题: 1.金属管浮子流量计在安装时应留有足够的空间,进口应有5倍管道直径以上的直管段,出口段为250mm,安装位置应选择在没有震动、便于观察和维修的场所。 2.为保证在任何时候测量管内都充满料液,金属管浮子流量计应安装在上料管的垂直段,液体流向为由下而上,不得倒流。为了便于检查、修理和更换,安装时采用联接旁通,并且在金属管浮子流量计下侧留有清洗口。 3.由于在管道吹扫时有些铁锈、焊渍清洗不净,有时介质中含有铁磁颗粒,应在入口处安装磁过滤器以避免这些杂质会被吸附在浮子上使浮子卡住。 4.若金属管浮子流量计管径小于工艺管道管径,应在LZ两端安装渐缩管,然后和工艺管道相连。 5.为了提高整个测量系统的抗干扰技术性能,信号和电源电缆要分开敷设,分别套在钢管内,尤其要远离动力电缆,信号电缆两接头的外露部分要保持非常短。 6.为保证测量精度,消除外界干扰,金属管浮子流量计的接地线采用不小于4mm2的铜线与大地相连,埋设深度在1m左右。电磁流量计中通常采用两类基本的励磁波形，一种是方波，另一种是正弦波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接测量管道产生巨大的涡流损耗和磁滞损耗，同时也给测量带来由电磁感应引起的同相和正交干扰。在方波励磁模式下，由于电极会出现极化现象，导致采集的感应电压信号不够准确。方波励磁模式中，在测量非导电液体时，相对较高的励磁频率，比如10Hz到200Hz，可以用来获得好的动态特性或者获得合理的信噪比，但是这种励磁方式有一个严重的问题，其变压器效应会引起流量计的零点漂移并影响测量精度。　　为了避免以上极化现象和变压器效应，减少干扰，本文研究中采用了一种三值方波励磁方式，如图4-5所示，线圈的励磁信号有正、零和负三种值。　　本文采用固态继电器和直流电源的方式产生三值方波励磁电压，其结构如图4-6所示。　　在该电磁流量计励磁方案中，使用LabJackU12控制输出三值方波的模拟量电压信号，通过4个固态继电器组成的开关系统，直接作用到励磁线圈上。金属管浮子流量计是由浮子、锥管、检测器等部件组成。浮子组件装有磁钢,其作用把是浮子的位移信号以磁信号的形式传输给检测器。检测器把这一检测到的信号再以电信号的形式远距离传输,并现场指示瞬时流量值。浮子流量计具有小流量值、范围度大、不用现场调试的特点。其结构简单、运动部件磨损小、使用寿命长、压力损失小、安装方便、维修量小、使用周期长、可远距离传输流量信号,与计算机连用可实现集中管理。 但也存在不足，如对于高黏度、大流量、以及两相以上流体不能测量。　　金属管浮子流量计实现流量测量的理论基础是“定压将,变面积“原理。在流动的流体中放置一个轴线与流向平行的浮子,见图1.　　金属管浮子流量计本体可以用两端法兰、螺纹或软管与测量管道连接。当流体自下而上流入锥管时,被浮子截流,这样在浮子上、下游之间产生压力差,浮子在压力差的作用下.上升,这时作用在浮子上的力有三个:流体对浮子的动压力、浮子在流体中的浮力和浮子自身的重力。只有当流体对浮子的动压力与浮子在流体中所受的浮力之和等于浮子的重力时，浮子就平稳地浮在某一位置上。  大量实验证明,在一定雷诺数的范围内，对于同一口径金属管浮子流量计,流体流速的大小与浮子的形状有关。对于给定的浮子流量计,浮子大小和形状已经确定,因此它在流体中的浮力和自身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时,浮子将作向上或向下的移动,相应位置的流动截面积也发生变化,流动截面积与浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时,以磁耦合的形式将位置传递到外部指示器,直到流速变成平衡时对应的速度,浮子就在新的位置上稳定。对于-台给定的浮子流量计,浮子在测量管中的位置与流体流经测量管的流量的大小成一--对应关系。1.一次测量元件引起的误差　　孔板流量计中的节流元件是尖锐的直角边缘，流体在节流元件的入口收缩，根据伯努力方程，流速增加，压力减小，孔板的测量原理就是根据孔板入口和出口的压差进行测量的。孔板平钝后流出系数增大，产生测量误差。流出系数对蒸汽流量测量的影响是普遍存在的。  测量管也是节流装置的组成部分，其结构尺寸对流体流动状态有重要的影响，测量管除满足前10D后5D的要求外，还对内表面的光滑度有要求。粗糙管的流速分布与光滑管是有区别的，流出系数也不相同，管道结垢、腐蚀，流出系数发生变化，产生测量误差。　　对于孔板入口边缘磨损的问题，我们可以选用标准喷嘴，由于喷嘴入口是一个光滑的曲面，它的抗磨损，抗积污，抗变形程度远好于孔板，流出系数稳定性也比孔板好，压力损失也比孔板小得多，而且它的检定周期为4年，大大减少了维护费用。　　对于测量管的问题，在管道安装时就尽量选用光滑度高，质量好的管道，必要时请专业厂家定制测量管道、连接法兰，冷凝器等，补偿用的温度和压力测量点也可以统一开工获取。虽说一次性投资高些，但由于投入使用后没有特别原因，一般不进行更换，还是使用周期越长越好，这样综.合经济效益还是高些。2.测量信号的传递失真　　测量信号传递是孔板前后的差压信号经导压管传递到差压变送器，由于结构的不同，孔板流量计不同于涡街流量计那样直接装在管道上，它需要进行信号传递。对于蒸汽流量测量而言，传递部分可由阀门，导压管，冷凝器等部件组成。对于信号传递部件来讲，应保证传递信号不失真。实际使用中的大部分故障，往往是信号传递失真引起的。差压信号产生的传递失真比作为补偿用的温度和压力信号失真影响更大，必须引起注意。冷凝器在信号传递中处于关键位置，冷凝器中的液面保持一定高度，多余的冷凝液要回流到蒸汽管道，既要保证冷凝器中蒸汽很好地冷凝，又要使冷凝液回流畅通无阻。　　气相导压管的一次根部阀门应保证蒸汽气相进入冷凝器，冷凝器里面多余的冷凝液回流到蒸汽管道，否则两只冷凝器液面不能保持相平，会对差压信号产生附加误差。一次根部阀门尽量选用闸阀，保证压力信号传递通畅无阻，减少测量误差。　　测量用的导压管要加保温伴热，否则冬季不能正常工作。不管采用电伴热还是蒸汽伴热，一定要保证两只导压管受热均等，不然会因导压管中的液体的密度不同而产生附加差压误差。　　作为压力补偿用的变送器一般和压力取压口不在同一高度上，如果变送器比取压口低，所测出的压力为管道中蒸汽的压力加上导压管中冷凝液产生的压力，可在变送器中进行正迁移将这部分压力迁移掉。使变送器测出的压力为管道中实际蒸汽压力。3.蒸汽密度问题产生的误差　　测量蒸汽质量流量时要根据蒸汽的密度进行计算，因蒸汽的密度计算不准确产生测量误差。蒸汽流量测量仪表中涡街流量计是用工艺车间提供的蒸汽密度值为参考值，不是实际的密度值，得出的蒸汽流量会和实际流量有误差。选用涡街流量计时，最好选用能进行温度和压力补偿的型号，并且安装测温和测压元件取得温度和压力数值。孔板式流量计测出的流量由DCS系统显示，没有进行温度压力补偿。为了提高测量的准确度，必须进行温度压力补偿。对于孔板流量计，取得差压信号的同时，还需测得温度和压力信号，通过DCS中的专用软件进行温度和压力补偿。4.相关系数的影响　　流出系数C和可膨胀系数ε在一定范围内可看作常数，但是，当蒸汽的状况偏离设计状态时，其流出系数C和可膨胀系数ε就会发生变化，就不能视为常数。测量小流量时，随着雷诺数变小，流出系数C将产生较大的变化。测量高压时，则必须考虑气体的可膨胀系数ε的影响，如果我们只补偿密度变化的影响，即使实现了对密度的完全补偿，其它各参数变化累加后的最大误差仍达6%左右，其中，可膨胀系数ε引入的误差最大。所以，要想提高仪表的测量精度，除补偿密度外还应考虑整个补偿方程中其它参数变化的补偿问题。DCS中的蒸汽测量模块中，不仅有密度补偿方式,还有流出系数C和可膨胀系数ε的修正办法，只要我们选用合适的流量测量模块，就能提高蒸汽流量的测量准确度。　　一般认为，蒸汽干度X较高(X≥95%)时流体可视为单相流体。温度压力补偿可按通常方法进行。但出现-定误差。干度越低密度越大。在蒸汽干度较低(X<95%)时，管道中的流体处于二相流状态。情况严重时，流体分层流动，产生误差更大。目前还没有在线的干度测量仪表测量蒸汽的干度，最好的办法就是加强蒸汽传输管道的保温，提高蒸汽的过热度，使蒸汽的干度较高，孔板流量计测量也比较准确。
