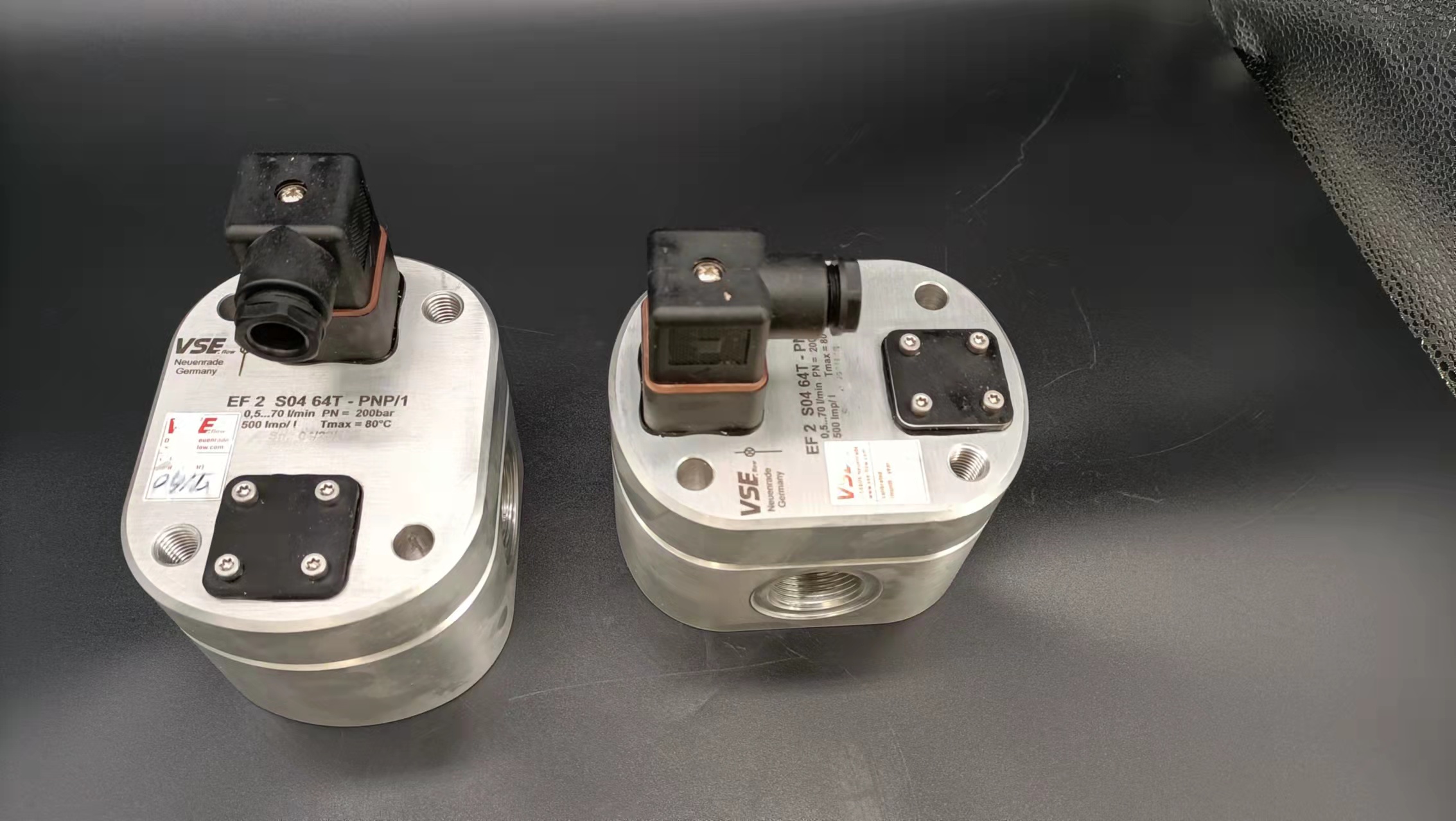

德国VSEVHM02-2/流量计样册同时我们还经营：1、确认涡轮流量计可用的测量对象，如前所述。2、选择型式。按流体物性选择，气体和液体分别用气体型和液体型，不能通用。在工作状态下液体粘度超过5mPa.s应选用高粘度型（国内尚无定型产品）。酸性腐蚀性液体选用耐酸型（国内尚无定型产品）。　　按环境条件选择，按环境温度和湿度等选择合适仪表，如周围有爆炸易燃性气氛应选防爆型传感器。　　按管道连接方式选择，传感器有水平和垂直两种安装方式。水平安装时与管道连接方式有法兰连接、螺纹连接和夹装连接。中等口径选用法兰连接，小口径和高压管道选用螺纹连接，夹装连接只适用于低压中小管径。垂直安装只有螺纹连接。3、选择规格。按现场使用条件，如流量范围、管径、流体压力和温度、安装位置等和性能要求，如精确度、重复性、显示方式等参照制造厂选型样本或使用说明书选定具体规格型号，也有可能找不到合适的，只好另选其它流量计。　　由于涡轮流量计类型规格繁多，特别是不同制造厂产品质量有差别，必须尽量搜集制造厂及有关标准等资料进行反复调查比较后再决定取舍。1、精确度　　一般说来，选用涡轮流量计主要是看中其高精确度。目前涡轮流量计的精确度大致为液体：国际市场为±0.15％R，±0.2％R,±0.5％R和±1％R，国内定型产品为±0.5％R和±1％R；气体：国际市场为±0.5％R和±1％R，国内为±1％R和±1.5％R，以上精确度指范围度为6：1或10：1。精确度除与本身产品质量有关外，还与使用条件密切相关。　　若缩小范围度可提高精确度；特别是作为标准表法流量标准装置的标准流量计，若定点使用，精确度可大为提高。　　流量计精确度愈高，对现场使用条件的变化就越敏感，要想保持其高精度，需要对仪表系数特别的处理。一种处理方法就是所谓仪表系数浮动处理法。即由现场以下条件实时进行处理：a）粘度受温度的影响；b）密度受压力、温度的影响；c）传感器信号冗余（一台传感器输出二个信号，监视其比值；d）系数的长期稳定性（采取控制图确定）等。　　对于贸易储运交接计量，常配备在线校验装置，以便定期进行校验。　　生产厂使用说明书列举的仪表精确度为基本误差，现场应估算附加误差，现场误差应为两者的合成。2、流量范围的选择　　涡轮流量计的流量范围的选择对其精确度及使用期限有较大的影响。一般在工作时最大流量相应的转速不宜过高。使用状况分连续工作和间歇工作两种，连续工作是指每天工作时间超过8小时，间歇工作是每天工作时间少于8小时。对于连续工作最大流量应选在仪表上限流量的较低处，而间歇工作可选在较高处。一般连续工作是将实际最大流量乘以1.4作为流量范围的上限流量，而间歇工作则乘以1.3。　　如果仪表口径与工艺管道通径不一致时，则应以异径管和等径直管改装管道。　　对于流速偏低的工艺管道，最小流量成为选择仪表口径首先要考虑的问题，通常以实际最小流量乘以0.8作为流量范围的下限流量，使其留有一定的裕量。若配有分段线性化功能的显示仪，在传感器流量下限值不能满足实际最小流量时，应要求生产厂在实际最小流量及其附近进行流量校验，将测得的仪表系数输入显示仪，这样就能既降低仪表的流量下限值，还能保持测量的精确度。3、精确度等级　　对于仪表精确度等级的要求要慎重，应该从经济角度来考虑，例如大口径输油（输气）管线的贸易结算仪表，经济上关系重大，在仪表上多投入是合算的。至于输送量不大或作为过程控制用只需中等精度水平即可，切忌盲目追求高精度。本安型防爆传感器适配安全栅型号及制造厂，核查防爆等级及批准文号等。若要显示质量流量（或标准状态下体积流量）要选配压力、温度传感器或密度仪表。涡轮流量计显示仪现已由以微处理器为基础可与上位计算机进行通信的流量计计算机所包括，该仪表在仪表功能及使用范围等都远超过老式涡轮流量显示仪。目前作为贸易计量的各类型流量计都趋向于配有直读式显示装置。不但有总量计量的显示，还可附加补偿器（一台功能齐全的流量计算机）输出远传信号。4、对流体的要求　　对流体的要求为洁净（或基本洁净）、单相或低粘度的，常用流体举例如下：一般流体，包括水、空气、氧气、高压氢气、牛奶、咖啡等；石油化工类：汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯、聚乙烯、苯乙烯、液化气、二氧化碳及天然气；化学溶液类：氨水、甲醇、盐水等；有机液体：酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等；无机液：甲醛、酢酸、苛性钠、二硫化碳等。对于腐蚀性介质，使用材质选择要注意，含杂质多及磨蚀性介质不推荐使用。5、对液体粘度的要求　　液体涡轮流量计为粘度敏感的流量计，当液体粘度增大时，仪表系数的线性区变窄，下限流量增大，当粘度增加到一定数值时，甚至无线性区域。螺旋叶片的情况比直叶片要好的多。　　对于液体,通常用水校验传感器,当精度为0.5级时,可在5×10-6mm2/s以下的液体而不必考虑粘度的影响。当流体粘度高于5×10-6mm2/s时，可用相当粘度的液体校验而不必作粘度修正。此外也可采取一些措施来补偿粘度的影响。如缩小使用范围度，提高流量下线值或仪表系数乘以雷诺数修正系数等。　　粘度对仪表系数的影响与传感器结构类型及参数口径大小等有关。有几种粘度对仪表系数影响的表示方法：仪表系数与雷诺数的关系，在几种粘度下，仪表系数与输出频率的关系和仪表系数与输出频率除以运动年度的比值的关系等等。这些资料有的生产厂准备有，但并非所有的生产厂都有这些资料。6、对气体密度的要求　　气体涡轮流量计主要考虑流体密度对仪表系数的影响，密度的影响主要在低流量区域，如图14所示。密度的增大（即压力增大）使特性曲线直线部分向下限流量区域拓展，传感器的范围度扩大，线性度改善。若气体涡轮流量计在常压的空气中校验使用时被测介质工作压力不一样，其下限流量由下式计算qvmin,qvamin-分别为压力p和压力pa（101.325kPa）下被测介质和空气的体积流量下限值，m3/h;p,pa-分别为工作压力（绝压）和大气压（101.325kPa）,kPa;d-被测介质的相对密度,无量纲。7、体积流量换算到质量流量　　涡轮流量计测量的是实际体积流量，无论物料平衡或能源计量，介须测量介质流量（即标准状态下的体积流量），这是应由下式进行换算　式中 qv，qvn－分别为工作状态和标准状态下的体积流量，m3/h；p，T，Z－分别为工作状态下绝对压力（Pa），热力学温度（K）和气体压缩系数；pn，Tn，Zn－分别为标准状态下绝对压力（Pa），热力学温度（K）和气体压缩系数；8、不宜选用涡轮流量计的场所含杂质多的流体，如循环冷却水、河水、排污水、燃油等；流量急剧变化的场所，如锅炉供水系统、有空气锤的供气系统等；测量液体时，管道压力不高而流量又较大，仪表下游侧压力可能接近饱和蒸汽压，有产生气穴的危险，如液氨从高位槽靠位能自由流出，在排放口处就不宜安装；电焊机、电动机、有触点的继电器等的附近，存在严重电磁干扰的场所；上下游直管段长度严重不足，如轮船的机舱内；锅炉自动供水系统如频繁地起泵和停泵，对叶轮造成冲击，使传感器很快损坏；有腐蚀性或磨蚀性介质选型时应慎重，宜与制造厂联系咨询。9、经济性　　选用涡轮流量计用于高精确度场合，其经济因素应多方面考虑。仪表的购置费只是费用的一部分，还应考虑以下几方面的开支：安装用辅助设备费（如消气器、过滤器等）或旁路支管包括阀门等；校验费，为了保持高精度必须经常校验，甚至在现场安装一套在线校验装置，其费用相当可观；维护费，涡轮流量计的易损件更换用，他是保持高性能必需的。应用中存在的问题有: 1)气体涡轮流量计要求被测介质清洁。人工煤气如净化不好，存有煤焦油和萘等,会严重影响计量的精度。致使此表在冬季只运行半个月就出现故障而不记数,拆开以后，发现轴承弹簧圈严重腐蚀。 (2)断电造成气量丢失。 解决问题的对策: 1）合理地制定保养计划:根据腐蚀情沉而定，冬季半个月,其他季节可稍长一些(1~2个月)。另外,传感器在工作中,叶轮的速度很高,即使在润滑良好时,仍有磨损产生,在使用一段时间后,应换轴承并重新标定。2)加装油过滤器(见图1)。其工作原理:当气体进入罐体后经挡板进入净化用油中，人工煤气中的煤焦油灰尘萘硫化物等杂质溶于油中，从油中返上的气体经不锈钢过滤器后进入流量计。加装油过滤器后计量表不但运行稳定，而且保持精度。1997年在装有涡轮流量计的600余户的调压站,安装一台油过滤器2台德莱塞表,经过近5个月的对比实验,效果良好，仪表运行稳定，没有发生过任何 故障。该表与德莱塞表进行对比,总误差在1%内,能够满足调压站的要求。 3)对巡视人员加强计量知识的培训,对每天的数据进行运行分析。 4)气体涡轮流量计中的锂电池一般可连续使用一年,但要保证计量表稳定运行,不能等到电池没电再换。德国VSEVHM02-2/流量计样册电磁流量计传感器的接地　　为了使电磁流量计可靠的工作,提高测量精度,不受外界寄生电势的干扰,传感器应有良好的单独接地线,接地电阻＜10Ω.在连接传感器的管道内若涂有绝缘层或是非金属管道时,传感器两侧还应加装接地环.a、在金属管道上的接地方式：金属管道内避没有绝缘层,按下图接地.b、 在塑料管道上或有绝缘层、油漆管道上的接地方式：电磁流量计传感器上的两端面应加装接地环,使管内流动的被测介质与大地短接,具有零电位.否则,电磁流量计无法正常工作.按照热式气体质量流量计安装方式的不同，可以分为插入式和管段式热式气体流量计。插入式流量计(一般有两部分组成：检测探头和转换器)一般采用法兰盘安装或其他方式安装，将测量探头插入待测流体管道内，通过转换器部分对检测探头部分采集的信号进行处理，按一定的关系换算成实际流量并通过表头显示。插入式流量计在大、中型管道以及特大型管道的流量测量上，相对于管段式流量计有着一定的优势。管段式气体流量计，将测量探头部分固定在一段标准管道内，在使用时，必须要在实际流体管道上转接上标准管道，分布式热式流量计多采用这种方法。　　按流量计检测变量的不同，将之分为恒定温差型和恒定功率型流量计。恒温差型流量计是指，随着流体的流动，测量探头上热量散失，系统以一定的功率对测量探头进行加热，维持两个探头恒定的温度差(比如 100 摄氏度)。恒定功率型是指以某一恒定的功率对测量探头加热，流量为零时两个探头的温度差为某一温度差值(比如100摄氏度)，随着流量的变化，两个探头的温度差值发生变化，使流量与温度差值之间体现一定的关系，以此为依据而设计的流量计。　　按照热源作用位置的不同，将热式气体质量流量计归结为热分布式和热耗散式两大类。热耗散式流量计采用的是热力学中的金氏定律，因此又称为金氏流量计。热分布式流量计利用气体流动传递热量，改变被测量管道上的温度分布情况，主要应用在微小流量的洁净气体测量和精细制造工艺的过程控制等。1.对孔板流量计进行正确选型  选择孔板流量计,首先要考虑量程问题。有些是冬季用汽量相对大，而夏季用汽量相对较小，用汽量相差过于悬殊，那么孔板流量计在保证测量准确度的前提下,孔板流量计的流量范围就难以适应。因此，要明确最小流量(不是零)及最大流量,在此基础上选择符合相关运行参数的计量仪表。2.对孔板进行正确安装对于任何计量仪表都必须安装正确，否则就无法正常工作。正确安装孔板流量计，必须做到五点。①在所要安装计量仪表的前后必须留有足够长的直管段。②孔板流量计不能安装在整套管路最低处。③必须高度重视冷凝器的安装:两个冷凝器必须处于同一水平上,冷凝器的作用是使导压管中被测蒸汽冷凝;并使正、负导压管中的冷凝液面有相等高度;还必须保持长期稳定;还要充分考虑维护、拆换、吹扫便利。④导压管长度最好在16m以内，内径最好选用中10mm~016mm有防堵塞为好。导压管全程保温并确保正、负管处于同等温度以免密度变化引起误差。⑤装测温元件地方最好在节流件下游侧10D以外处,在管道或正压管上取压时，如压力变送器装在节流装置下方，必须对压力变送器的管路液柱值进行修正，以提高计量准确度。德国VSEVHM02-2/流量计样册  管道式大口径流量计的在线校准方法，一般为标准表比对法、利用蓄水池作为测量容器的液位落差法和检测电气参数法，比如CJ/T364-2011《管道式电磁流量计在线校准要求》中，规定了标准表比对法和电气参数检测法。在不得已情况下采用验证方法，如经常采用的物料平衡法、热量平衡法、设备能力法、流量增量验证法等。近年来发展起来的非实流法校准液体超声流量计的现场校准方法，主要是通过测量声速来实现液体超声流量计现场校准，适用特大口径的流量计,如国家颁布实施的JJF1358--2012《非实流法校准DN1000~DN15000液体超声流量计校准规范》。  本文在线校准试验采用1.0级夹装式时差法.超声流量计作为标准表，被测流量计是管道大口径电磁流量计，校准测量时间为20~30min。在线校准方法参照JJG1033--2007《电磁流量计检定规程》和CJ/T364-2011《管道式电磁流量计在线校准要求》。2012年、2013年的部分试验结果如表2所示，其余约60台电磁流量计的试验结果以计量误差分布图给出，如图1所示。  从表2和图1中可以看出，其计量误差大部分在±5%左右，但有的误差甚至超过±10%，最大的计量误差接近±20%。究其原因，除流量计选型有误(实际管道流速在电磁流量计规定流速的下限附近或以下)，安装不规范.(如阀门件扰流等)，直管段不足和存在非满管流等缺陷需要进行改造外，还有现场在线校准.时诸多因素的影响。超声波液位计基本要求　　超声波液位计换能器发射脉冲超声波时，都有一定的发射开角。从换能器下沿到被测介质表面之间，由发射是超声波波束所辐射的区域内，尽可能有障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。如果有障碍物干扰情况下，安装时需要进行"虚假回波存储"。另外须注意超声波波束不得与加料料流相交。　　安装仪表时还要注意：最高料位不得进入测量盲区；仪表距罐壁必须保持一定的距离；仪表的安装尽可能使换能器的发射方向与液面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表必须接地。测量的基准是探头的下边沿。1、盲区 2、空仓（最大测量距离） 3、 最大量程 4、测量范围注：使用超声波物位计时，务必保证最高料位不能进入测量盲区。安装位置　　在安装超声波物位计的时候，注意仪表和容器壁至少保持200mm的距离。1、基准面2、容器中央或对称轴　　对于锥形容器，且为平面罐顶，仪表的最佳安装位置是容器顶部中央，这样可以保证测量到容器底部。常见安装位置的正误1、错误：换能器应与被测介质表面垂直。2、错误：仪表被安装在拱形或圆形罐顶，会造成多次反射回波，在安装时应尽可能避免安装在容器中央。3、正确1、错误：不要将仪表安装于入料料流的上方，以保证测量的是介质表面而不是入料料流。2、正确 注意：室外安装时应采取遮阳、防雨措施。搅拌　　当罐中有搅拌时，超声波液位计安装尽量远离搅拌器。安装后要在搅拌状态下进行"虚假回波存储"，以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪，则应使用导波管安装方式。泡沫　　由于入料、搅拌或容器内其他过程处理，会在某些液体介质表面形成泡沫，衰减发射信号。如果泡沫造成测量误差，应将传感器安装在导波管内，或使用雷达液位计。导波雷达液位计的测量不受泡沫的影响，是这种应用的最佳选择。气流　　如果容器内有很强的气流，例如：室外安装，而且风很大，或容器内有空气涡流，您应该将传感器安装在导波管内，或使用雷达液位计或导波雷达液位计。1.节能效果好  弯管流量计因其独特的测量原理,没有其他流量计必须具备的节流件或插入件,最大限度地减低了因计量检测器具带来的流体在管道内的压力损失,减少了加压设备的投入和加压设备的电能消耗。由于孔板流量计是利用对流体节流装置施行节.流产生的差压来测量流体流量,流体在孔板上存在压力损失,因此使用时为了保证孔板流量计的测量精度,在选定孔板流量计的工作压差时都取高压差值。通常情况下，该节流压力损失(称为不可恢复压力损失)可达孔板运行流量下产生压差值的30%～70% (与孔板的β值有关)。孔板流量计压力损失等损耗量用见表1。2.设备使用状况较好  冶金工业煤气中，含有大量的粉尘、水、焦油和萘,使很多流量测量计量设备不能正常工作。弯管流量计的特殊结构和导压管上的三通阀可在正常工作状态下清除传感器的堵塞附着物,实用便利,在现场试用4年来从未发生堵塞现象。3.弯管流量计结构简单  弯管流量计的弯管传感器,是一个90的标准弯管,内部没有任何节流件和插入件,是测量元件中最为简单实用的测量件。随着机械加工业的快速发展和高精度数控机床用于机械加工业,弯管流量传感器的加工精度不断提高,质量越来越好。 弯管流量计的直管段要求前5D,后2D,孔板流量计的直管段要求前10D,后5D。弯管流量计的重复性好,可达0.2%。4.弯管流量计适应性强,量程范围宽  弯管流量计在高溫、高压、冲击、振动、潮湿、粉尘等恶劣环境条件下,优于孔板流量计,震动和冲击对弯管流量传感器的正常工作几乎没有影响,高温、高压对弯管流量计来说只要采用与工艺管道相同的材质,就可以解决。  弯管流量传感器的几何尺寸几乎没有限制,管径的大小从几十毫米到2n以上,只要弯管的弯径比符合规定要求,都可以做为传感器进行流量测量。  弯管流量计的设计特点最适合在高温、高压状态下(高温蒸汽、高溫水)的流量计量,可降低能源损耗,降低压力损失,提高供热效率。弯管流量计的量程比可达10: 1,孔板流量计的量程比一般为35: 1.5.弯管流量传感器的耐磨性好  因弯管流量传感器的特殊结构,内部没有任何节流件和插入件,固弯管流量传感器几乎不存在磨损,是保证弯管流量计长期运行精度不变的重要条件。孔板流量计入口边缘尖锐度对磨损十分敏感,只要有微量的磨损,就会直接影响到测量精度,在气体的长期高度冲刷下,也会使孔板开孔直角入口的边缘很快钝化,使测量精度系统发生变化造成误差。6.弯管流量计安装方便,维护量小  弯管流量计具有良好的耐磨性,长期运行的稳定性和可在线进行清污等特点,可采用直接焊接的方法进行安装,避免了流量测量装置现场跑、冒、滴、漏,令人头痛的问题,降低了安装费用。  由于弯管流量计一次测量件长期运行无磨损件,大大降低了维护费用,几乎是免维护,一般可达到被测气体管道的使用寿命。  孔板流量计的插入件和节流件容易堵塞,附着脏物,影响测量准确性。为保证孔板流量计的测量精度,必须经常进行拆除检查清污,这样频繁的拆装、检查、清污维修,在连续作业的冶金企业难以做到,特别是对在较大管道上的孔板流量计就更难以做到,可见在工业煤气计量中具有多种不确定因素影响测量误差。7.弯管流量计不易冻管  孔板流量计的结构、工作原理达到的测量精度,节流件起到了决定性的作用。节流件对气体在管道的流动具有非常大的阻力,一般只能利用输气管道.截面的1/3,大量潮湿含水的气体在节流件截面上形成了大量的水珠,遇冷后结霜、结冻堵管。为解决煤气供应的冻管问题,必须给每套孔板加装保温伴.热装置,来保证新疆地区5个月的冬季运行。表2为孔板流量计运行费用。  弯管流量计由于特殊结构和安装的多样性(水平转水平,水平转垂直向下，垂直向下转水平,垂直直管,水平直管等安装方式,见图3),可以有效防止煤气计量中冻管的发生，节省热能源和运行费用。
