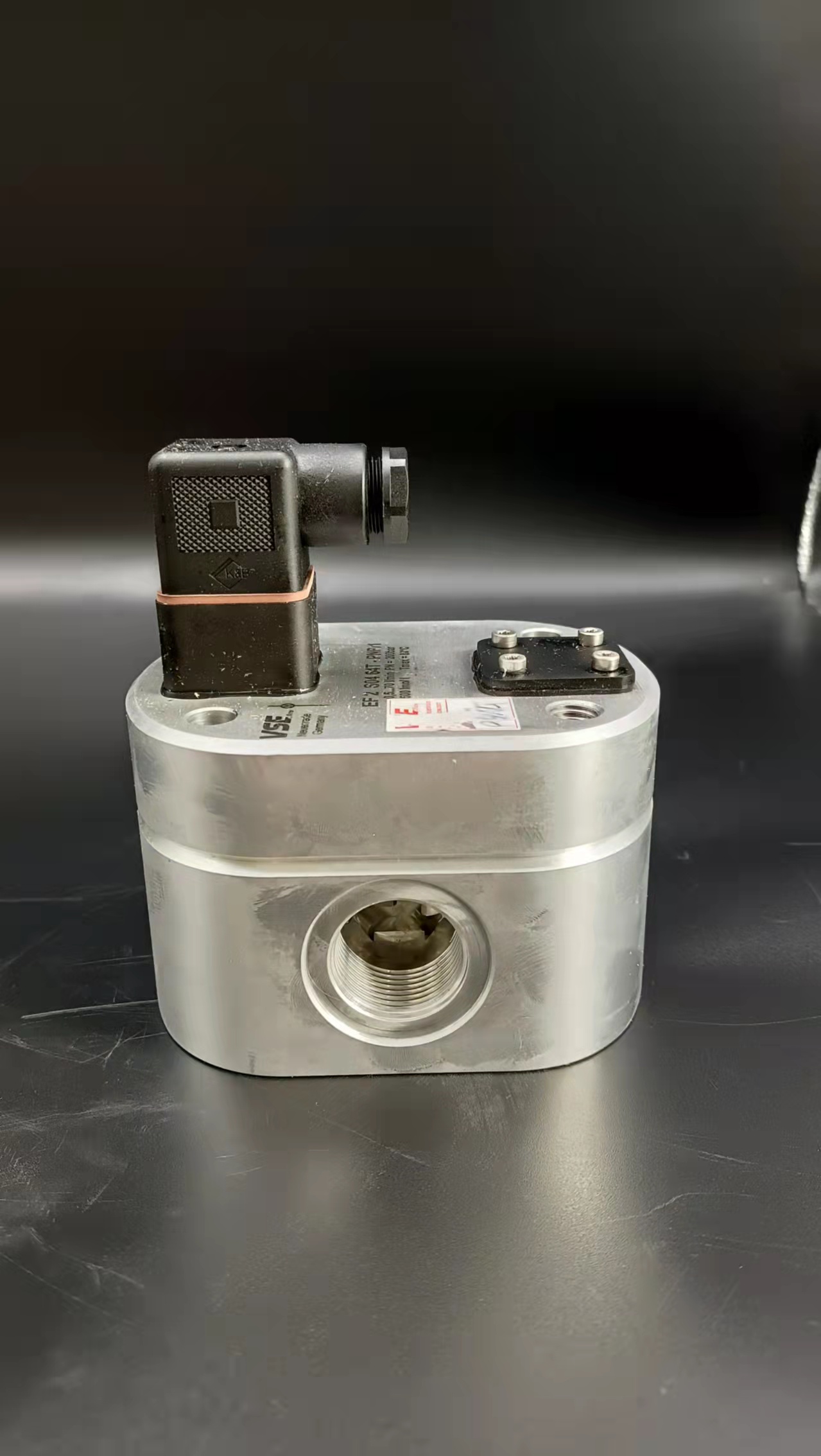

德国VSEVHM03流量计报价表同时我们还经营：蒸汽流量测量从测量技术上分为两类:一类为过热蒸汽和高干度(干度x=0.9以上)的饱和蒸汽;另一类为低干度饱和蒸汽.前一类可以作为单相流体处理,而后一类则为两相流。由于目前所有的流量计只适用于单相流体,因此,低干度饱和蒸汽尚需进行深入研究。　　常用的流量计有： 差压式流量计。该流量计目 前仍是测量蒸汽流量的主要仪表,为适应需要在技术上也有了新的发展.比如把节流装置. 差压变送器及三阀组组成一体式节流流量计，该流量计解决了差压信号管路易出故障的缺点.还有采用定值节流件,用标准喷嘴代替标准孔板,因为喷嘴和孔板相比较,喷嘴的流出系数稳定，不会因为边缘锐角变钝使流出系数发生变化,压损也比孔板低,一般在同样流量及值(孔板孔径与管道直径之比)时,压损为孔板的 30%～50%。　　涡街流量计测量中温,即 200℃以下应用于蒸汽测量已趋于成熟,是目 前用于蒸汽测量的常规流量计.但是,应注意低干度介质将使其仪表系数偏离检测值而增大测量误差。　　均速管流量计.分流旋翼式流量计一般在准确度要求不太高的内部管理分配上应用,主要是因为使用方便,价格便宜.通常适用于中小流量蒸汽的测量。　　应变式新型靶式流量计,其结构由测量管.靶板.力传感器. 信号处理单元组成.力传感器为应变计式传感器,信号处理显示可以就地直读显示或输出标准信号.力传感器由筒式弹性体和力应变片组成,可以是内贴式和外贴式两种.当弹性体在力作用下发生形变时,它破坏了由力应变片组成的电桥的平衡,产生与流量成平方关系的电信号.其工作原理是在恒定截面直管段中设置—个与流束方向相垂直的靶板,流体沿靶板周围通过时,靶板受到推力的作用,推力的大小与流体的动能和靶板的面积成正比。在一定的雷诺数范围内,流过流量计的流量与靶板受到的力成正比.靶板所受的力由力传感器检出。　　靶板受力经力转换器转变成电流信号(4～20)mA或气压信号(20~100)kPa输出,输出信号与流量的关系可根据计算公式确定.这种应变式新型靶式流量计在蒸汽测量中具有比较优越的应用前景,适用于中小流量蒸汽的测量。德国VSEVHM03流量计报价表1、根据工艺设计资料和实际情况确认使用流量范围，在计算基础上确定流量计的口径。若涡街流量计选型过大，管道内介质的流速低于流量计工作的下限值,就会产生小流量时输出信号不稳定,大流量时输出信号稳定。2、流量计附近有大功率的电机或强电场时,容易引起干扰信号,有可能管道内无介质流通,但仅表有流量显示。动力线同流量计信号输出线并排走向靠近时,有可能使流量计输出信号偏小。管道内有正常流量,但传感器输出频率偏小很多。33流量计应单独接地,若接地不良,或管道振动.大,而引入干扰信号就会产生管道内无流量,但传感器有输出信号。3、流量计应单独接地,若接地不良,或管道振动.大,而引入干扰信号就会产生管道内无流量,但传感器有输出信号。4、流量计调节阀门应装在流量计下游，若阀门装在流量计上游,在小流量时产生射流,会引起流量值的偏差和稳定性。5、介质温度小于150℃时选一体型,高于150℃时或环境温度、温度都比较高时,应选用分体型。6、涡街流量计投用前,对管道应进行清洗,以冲掉管道内的铁锈、焊渣等杂物,防止击坏仪表。电磁流量计在结构上由传感器和转换器组成，其中传感器部分是检测出感应电压信号，也即是流量信号，经过信号传输线送给转换器；转换器部分主要起到处理流量信号，转换成可供显示仪、记录仪、计算机等处理的标准电信号。其结构示意图如图4-1所示。　　电磁流量计传感器通过两端法兰，将它与被测流体所在的管道连接，安装在测量管道上。它是电磁流量计流量测量部分，在设计过程中，它应满足如下作用：（1）能够将流量信号转换成电压信号；（2）通过对转换器合理的设计，使无可避免的干扰所带来的不利影响减少到最小程度，最大程度的提高流量信号的信噪比；（3）在选择材料方面，尽量能够满足工业现场的要求，包括工业环境和电气属性等等。　　电磁流量计转换器不仅仅给电磁流量计提供励磁电流，而且能够接收传感器测量的感应电动势信号，将该信号滤波、放大并转换为标准的电流电压信号，以能够在显示仪表、控制仪表和计算机网络实现对流量的远距离调控、监测、计算。　　电磁流量计原型样机由10种元件组成，表4-1罗列出原型样机的元件清单，给出元件的参数，在装配图中标注出每一个元件的编号与位置，如图4-2所示，并作出了测量管道的三视图。权函数求解系统基础设计主要对管道、电极、励磁线圈进行设计，因为这三个方面的选材与设计直接决定了电磁流量计测量系统的精确度，影响到权函数的实验求解结果，同时在对管道、电极和励磁线圈设计时，要和COMSOL Multiphysics仿真模型中三者的尺寸和位置相一致，以达到权函数实验求解验证仿真求解的目的。1.涡轮流量计的始动流量值qvmin很大程度上取决于轴和叶轮前后轴承间的机械摩擦阻力矩7b,而它是由轴承与轴的微小间隙内流体与固体壁面的粘性摩擦引起的,且内部流体可认为始终处于层流状态。Tb越小,qvmin也越小,因此为了使涡轮流量传感器在小流量测量范围内能够体现良好测量性能,最重要的是要减少轴和轴承之间的机械摩擦。2.流体介质密度ρ与qvmin值成反比,ρ越大,则qvmin越小。液体密度受温度影响不大,相比之下温度的变化会较大程度改变气体密度,所以测量气体时要留意温度因素,以防引起传感器特性曲线的变化。3.同样条件下,叶片安装角β越大,则qvmin越小。　　当被测流体流量大于qvmin后,流量继续增加会使叶轮旋转角速度加快,此时流体因素阻力矩与机械摩擦阻力矩相比占据主要地位,故可认为Tb=0。由于流体流动状态不尽相同,而涡轮流量计传感器实际的特性曲线受流体流动状态影响.德国VSEVHM03流量计报价表  热式气体质量流量计按结构可以分为热分布型和浸入型。热分布型热式流量计将传感元件放置于管道壁,传感元件经过加热温度高于流休温度，流体流经传感元件表面导致上下游温度发生变化,利用上下游温度差测量流体流量，一般用于微小流速气体流量的测量。   热分布型热式流最计的T.作原理如图1所示,传感元件由上游热电阻、加热器利下游热电阻组成,加热器位于管道中心，使得传感元件温度高于坏境温度，上游热电阻和下游热电阻对称分布于加热器的两侧。图1中曲线1所示为管道中没有流休流过时传感元件的温度分布线.相对于加热器的上下游热电阻温度是对称的。当有流体经过热式传感元件时,温度分布为曲线2,显然流体将上游部分的热量带给下游，导致上游温度比下游温度低，上下游热电阻的温度差△T反映了流体的流量,即△T=f(m)。当流体流速过大时，上下游热屯阴的温度差△7趋向于0,因此热分布型热式气体质量流量计用于测量低流速气休微小流量。气体质量流量qm可表示为 式中:Cp-一流体介质的定压比热容;A一热传导系数;K一一仪表系数。   浸入型热式流最计的工作原理如图2所示，一般将两个热电阻置于中大管道中心,可测量中高流速流体。热电阻通较小电流或不通电流，温度为T;另一热电阻经较大电流加热,其温度T高于气体温度。管道中有气流通过时，两者之间的温度差为△T=Tv-T0气体质量流量qm与加热电路功率P、温度差△T的关系式为   式中:E一系数与流体介质物性参数有关;D一与流体流动有关的常数。   如果保持加热电路功率P恒定，这种测量方法为恒功率法;如果保持温度差△T恒定，这种测量方法为恒温差法，两种方法有各自的优缺点，使用时据具体环境和需要而定。目前较普遍的是采用恒温差法,由于需要不同的应用领域,恒温差法已不适用于某些场.合的测量，因此恒功率法应用领域越来越广泛。恒温差法的基本原理是流体流过加热的热电阻表面使得热电阻表面的温度降低，热电阻的阻值变小。反馈电路自动进行处理,通过热电阻的加热电流变大从而使得热电阻温度升高,即可使得热电阻与流体温度差恒定。通过测量传感电路的输出电流或输出电压便可获得流量值。恒功率法的基本原理是加热功率为恒定值,管道内没有流体流过时温度差△7最大,当流体流过热电阻表面时热电阻与流体温度差变小,通过测量△T便可得到流体流量。1.仪表安装不符合要求造成计量误差　　旋进漩涡流量计的使用过程中，最关键的是要保障计量的精度，安装质量是影响计量准确性、运行可靠性的重要因素。在实际的安装过程中，现场的安装人员往往会存在安装的不规范行为，而这种情况会导致计量的准确性不足，比如，在安装现场，仪表前后管线存在缩径现象，过近的安装距离会导致最终的计量结果偏大，计量与实际的误差非常大。此外，在安装过程中，安装人员的专业素质偏低，在实际的安装过程中，缺乏安装全过程的质量控制、细节管理，同样会造成严重的计量偏差。2.被测气量不稳定造成计量误差　　旋进漩涡流量计的计量介质性质相对特殊，如果在实际的计量过程中，被测气量难以保持稳定性，将会影响计量结果的准确性。旋进漩涡流量计的运行过程中，存在着较大的压力损失，当在单井计量的过程中，伴随着一定气流量的产生，由于在此情况下气源的气体量相对较小，一旦气压降低到特定的值时，旋进漩涡流量计就无法及时将气量准确计量出来。在一些特殊的情况下，气量会随着时间呈现出或大或小的变动，而这种不稳定的变动趋势使得计量的难度系数增大，当属于脉动流体时，在计量过程中一旦出现随机脉动压力，将会对流量计造成一定的冲击，进而导致计量的精度不足。3.管线振动造成仪表误差　　当流量很小的情况下，旋进漩涡流量计的计量结果难以保障。在实际的计量过程中，常常会存在工艺管道的振动现象，一旦在流速较小的情况下，流量计的仪表难以保持正常的输出状态，计量精度大大降低。旋进漩涡流量计使用过程中最常见的问题就是计量误差，这种误差常常是由多种因素所造成的，管线振动是其中的一个关键因素，当管线出现异常情况时，压电传感器能够活动振荡变化所引起的各种参数变化，此时，必然伴随着信号的输出，也就难以保障计量结果的准确性。4.不干净的测量流体介质造成计量误差　　随着旋进漩涡流量计计量工作的开展，在流量计内必然会伴随着大量油污等杂物的存在，有时甚至会存在腐蚀与损坏现象，而这些情况会导致在计量过程中出现酸化与压裂现象的概率进一步增大，导致计量值远低于实际值。旋进漩涡流量计的计量工作中，要保障介质的洁净性，否则，一旦介质中存在饱和水蒸汽，当遇到温度过低的情况时，将会伴随着水凝结现象的出现。在计量过程中，如果计量分离器存在气路跑油的情况，在管线内会形成大量的积液；如果介质内存在污油、砂粒等杂质，在计量的过程中，可能会出现漩涡发生体表面杂质的黏结现象，最终影响计量结果的准确性。1、孔板流量计包括3部分:①现场取压部分,包括高级孔板阀、前后直管段、导压管;②温度、压力、组分补偿部分，包括现场用温度变送器、压力变送器、天然气组分分析仪计量的实时数据;③流量计算部分，指专用流量计算机(或计算仪)所安装的计量标准程序。 2、在实际应用过程中，当充满管道的流体流经管道内的节流件时，如图1所示。   流线将在节流件处形成局部收缩，因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大，这样可依据压差来:衡量流量的大小。这种计量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。以伯努利方程式和流体流动的连续性方程式为依据,天然气流量计算公式是:   根据气体易压缩、密度差异大、受温度影响大的特点，得出天然气流量计量的实用公式是:式中:Qn一标准状态下气体体积流量; Ah一常数,标况下为0.008686; ɑ0一特定流量系数; Yre一计量管内壁流量修正系数; bk一孔板流量计入口边缘锐利度修正系数; Fr一雷诺数修正系数;. ε一气体膨胀系数; d-孔板在20°C下实测的开孔口径; Fa一孔板热膨胀修正系数; Fg一天然气相对密度修正系数; Fz一超压缩系数; Ft一流体流动温度修正系数; P1一孔板上游侧绝对压力; hw一气体流过孔板时的差压。1.孔板流量计前后的直管段必须是直的,不得有肉眼可见的弯曲。2.安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。3.为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形,所以①直管段必须是圆的,而且对节流件前2D范围,其圆度要求其甚为严格,并且有一定的圆度指标。具体衡量方法：A.孔板流量计前OD,D/2,D,2D4 个垂直管截面上,以大至相等的角距离至少分别测量4个管道内径单测值,取平均值D.任意内径单测量值与平均值之差不得超过±0.3%B.在节流件后,在OD和2D位置用上述方法测得8个内径单测值,任意单测值与D比较,其最大偏差不得超过±2%②节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关,见表1(β=d/D,d为孔板开孔直径,D 为管道内径)。4.孔板流量计上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7(不论实际β值是多少)取表一所列数值的1/25.孔板流量计上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D).若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合表1上规定的最小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。根据SH/T3104－2000《石油化工仪表安装设计规范》中规定涡街流量计的安装要求如下:(1)测量液体时涡街流量计应安装于被测介质完全充满的管道上。(2)涡街流量计在水平敷设的管道上安装时，应充分考虑介质温度对变送器的影响。(3)涡街流量计在垂直管道上安装时，应符合以下规定:①测量气体时，流体可取任意流向②测量液体时，液体应自下而向上流动。(4)涡街流量计下游应具有不小于5D(流量计直径)的直管段长度，涡街流量计上游直管段长度应符合以下规定:①当工艺管道直径大于仪表直径(D)需缩径时，不小于15D;②当工艺管道直径小于仪表直径(D)需扩径时，不小于18D;③流量计前具有一个90°弯头或三通时，不小于20D;④流量计前具有在同一平面内的连续两个90°弯头时，不小于40D;⑤流量计前具有不同平面内的连接两个90°弯头时，不小于40D;⑥流量计装于调节阀下游时，不小于50D;⑦流量计前装有不小于2D长度的整流器，整流器前应有2D，整流器后应有不小于8D的直管段长度。(5)被测液体中可能出现气体时，应安装除气器。(6)涡街流量计应安装于不会引起液体产生气化的位置。(7)涡街流量计前后直管段内径与流量计内径的偏差应不大于3%。(8)对有可能损坏检测元件(旋涡发生体)的场所，管道安装的涡街流量计应加前后截止阀和旁路阀，插入式涡街流量计应安装切断球阀。(9)涡街流量计不宜安装在有震动的场所。
