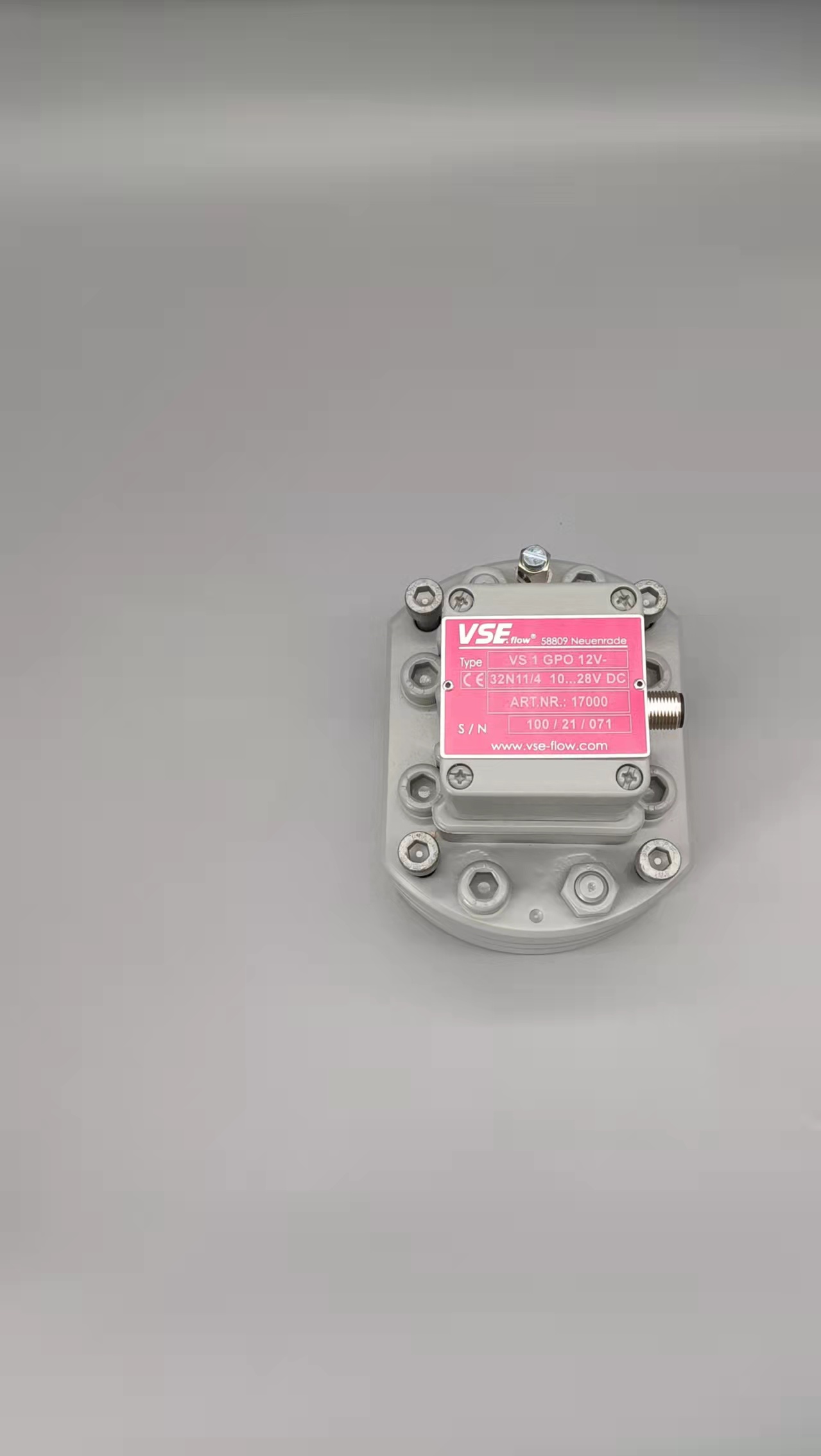

德国VSEVHM02-2/流量计工厂同时我们还经营：1.一次测量元件引起的误差　　孔板流量计中的节流元件是尖锐的直角边缘，流体在节流元件的入口收缩，根据伯努力方程，流速增加，压力减小，孔板的测量原理就是根据孔板入口和出口的压差进行测量的。孔板平钝后流出系数增大，产生测量误差。流出系数对蒸汽流量测量的影响是普遍存在的。  测量管也是节流装置的组成部分，其结构尺寸对流体流动状态有重要的影响，测量管除满足前10D后5D的要求外，还对内表面的光滑度有要求。粗糙管的流速分布与光滑管是有区别的，流出系数也不相同，管道结垢、腐蚀，流出系数发生变化，产生测量误差。　　对于孔板入口边缘磨损的问题，我们可以选用标准喷嘴，由于喷嘴入口是一个光滑的曲面，它的抗磨损，抗积污，抗变形程度远好于孔板，流出系数稳定性也比孔板好，压力损失也比孔板小得多，而且它的检定周期为4年，大大减少了维护费用。　　对于测量管的问题，在管道安装时就尽量选用光滑度高，质量好的管道，必要时请专业厂家定制测量管道、连接法兰，冷凝器等，补偿用的温度和压力测量点也可以统一开工获取。虽说一次性投资高些，但由于投入使用后没有特别原因，一般不进行更换，还是使用周期越长越好，这样综.合经济效益还是高些。2.测量信号的传递失真　　测量信号传递是孔板前后的差压信号经导压管传递到差压变送器，由于结构的不同，孔板流量计不同于涡街流量计那样直接装在管道上，它需要进行信号传递。对于蒸汽流量测量而言，传递部分可由阀门，导压管，冷凝器等部件组成。对于信号传递部件来讲，应保证传递信号不失真。实际使用中的大部分故障，往往是信号传递失真引起的。差压信号产生的传递失真比作为补偿用的温度和压力信号失真影响更大，必须引起注意。冷凝器在信号传递中处于关键位置，冷凝器中的液面保持一定高度，多余的冷凝液要回流到蒸汽管道，既要保证冷凝器中蒸汽很好地冷凝，又要使冷凝液回流畅通无阻。　　气相导压管的一次根部阀门应保证蒸汽气相进入冷凝器，冷凝器里面多余的冷凝液回流到蒸汽管道，否则两只冷凝器液面不能保持相平，会对差压信号产生附加误差。一次根部阀门尽量选用闸阀，保证压力信号传递通畅无阻，减少测量误差。　　测量用的导压管要加保温伴热，否则冬季不能正常工作。不管采用电伴热还是蒸汽伴热，一定要保证两只导压管受热均等，不然会因导压管中的液体的密度不同而产生附加差压误差。　　作为压力补偿用的变送器一般和压力取压口不在同一高度上，如果变送器比取压口低，所测出的压力为管道中蒸汽的压力加上导压管中冷凝液产生的压力，可在变送器中进行正迁移将这部分压力迁移掉。使变送器测出的压力为管道中实际蒸汽压力。3.蒸汽密度问题产生的误差　　测量蒸汽质量流量时要根据蒸汽的密度进行计算，因蒸汽的密度计算不准确产生测量误差。蒸汽流量测量仪表中涡街流量计是用工艺车间提供的蒸汽密度值为参考值，不是实际的密度值，得出的蒸汽流量会和实际流量有误差。选用涡街流量计时，最好选用能进行温度和压力补偿的型号，并且安装测温和测压元件取得温度和压力数值。孔板式流量计测出的流量由DCS系统显示，没有进行温度压力补偿。为了提高测量的准确度，必须进行温度压力补偿。对于孔板流量计，取得差压信号的同时，还需测得温度和压力信号，通过DCS中的专用软件进行温度和压力补偿。4.相关系数的影响　　流出系数C和可膨胀系数ε在一定范围内可看作常数，但是，当蒸汽的状况偏离设计状态时，其流出系数C和可膨胀系数ε就会发生变化，就不能视为常数。测量小流量时，随着雷诺数变小，流出系数C将产生较大的变化。测量高压时，则必须考虑气体的可膨胀系数ε的影响，如果我们只补偿密度变化的影响，即使实现了对密度的完全补偿，其它各参数变化累加后的最大误差仍达6%左右，其中，可膨胀系数ε引入的误差最大。所以，要想提高仪表的测量精度，除补偿密度外还应考虑整个补偿方程中其它参数变化的补偿问题。DCS中的蒸汽测量模块中，不仅有密度补偿方式,还有流出系数C和可膨胀系数ε的修正办法，只要我们选用合适的流量测量模块，就能提高蒸汽流量的测量准确度。　　一般认为，蒸汽干度X较高(X≥95%)时流体可视为单相流体。温度压力补偿可按通常方法进行。但出现-定误差。干度越低密度越大。在蒸汽干度较低(X<95%)时，管道中的流体处于二相流状态。情况严重时，流体分层流动，产生误差更大。目前还没有在线的干度测量仪表测量蒸汽的干度，最好的办法就是加强蒸汽传输管道的保温，提高蒸汽的过热度，使蒸汽的干度较高，孔板流量计测量也比较准确。  由于孔板流量计有多个测量单元，影响其测量准确度的因素很多(如孔板的加工误差，安装误差、计量软件的计算误差等)。此外,在现有工况条件下，由于介质中的杂质对孔板有一定的冲击腐蚀作用，易造成差压变送器产生零点漂移，特别是当天然气处理效果不理想时,对计量的影响更大。因此,节流装置和差压变送器的使用维护是一个重点。应在下面的实际运行中加以注意:(1)当天然气处理效果不理想时，在孔板上游端面会沉积脏物。不仅会降低孔板的使用寿命,还会造成较大的计量偏差。(2)变送器导压管的作用是将孔板前后的压力信号引入差压,测量出差压值参.与流量计算,上下游导压管带液会使差压偏小(大),造成流量偏小(大)。在冬季,导压管冻堵现象较常见,如果流量值出现大的起伏,很可能是导压管带液或冻堵了。(3)孔板胶圈变形。由于孔板胶圈在清油的浸泡下容易变形(这种情况在夏季尤为突出)，因此在.天然气处理装置停运的情况下,要注意检查胶圈变形的情况,-旦孔,板松动应立即更换,不然不仅会因胶圈泄漏造成较大的计量误差,还会出现孔板脱落难以取出.必须停产维修的局面。(4)当天然气处理不干净时,其中的粉尘、水化物等对孔板有很强的冲刷腐蚀作用,会在孔板表面形成麻点,使直角边变钝，因此,孔板应经常检查更换,否则准确度会降低。(5)差压变送器零点漂移除了与仪表本身的稳定性有关外，,导压.管带液也会造成很大的影响。由于孔板流量计的流量和差压值成开方关系,差压变送器的零点出现正负漂移会直接造成积算流量偏大或偏小。(6)流量计算机中一些关键参数输入不正确或更新不及时。比.如,孔板开孔直径是以平方的形式出现的,由于孔板开孔直径会随季节和运行时间发生变化,一-定要定期测量孔板的开孔直径，并在流量计算机中及时更新。  天然气组分变化不仅影响相对密度,还影响超压缩系数。对于没有在线色谱仪的计量系统,,在组分变化不大的情况下流量计算机中一般每周输入-周天然气组分的平均值，但在天然气组分变化很大的情况下，每天都要对天然气组分进行化验.更新。2提高天然气计量准确度的应对措施(1)定期清洗检查孔板。比如孔板流量计光洁度直角边锐利度、胶圈变形情况、孔板开孔直径等。在正常的生产情况下。每月清洗检查-次,在出现不正常的情况下,视情况加密检查次数。(2)对流量计前过滤器每两小时排污一次,每月清洗过滤器芯--次。(3)正确输入计量参数并及时更新.按时校验变送器零点。另外,在气量波动较大的情况下,及时调节差压变送器量程,使测量值尽量在量程的1/3-2/3之间，以保证测量准确度。在测量值超出变送器最大、最小量程范围时，要考虑更换合适孔径的孔板。1、测量管、法兰、浮子的材料选择   针对酒精、乙醛流量测量,可采用一般防腐材料1Cr18NigTi制作测量管、法兰、浮子;针对粗醋酸、冰醋酸的流量测量,由于其腐蚀性强,则测量管内部接触被测介质的所有部位和浮子均要衬聚四氟乙烯材料,测量管、法兰采用1Cr18NigTi材料。 2.金属管浮子流量计和口径的计算与选择(针对液体流量测量) (1)当工艺专业提出液体体积流量Qva,我们用下式计算系数FV: 其中:ρs是所选择浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被测量介质的密度(g/cm3)。(2)根据以上计算得到的系数FV,我们可以得到对于液体用水标校时的流量QV(水):QV(水)=FV·Qva (3)根据生产厂家提供的流量表可选择出QV(水)所对应的金属管浮子流量计的口径、浮子号。 (4)按此浮子号的量程值除以系数FV得出介质的流量范围QN,刻度可在0.9QN至1.1QN选择。 (5)举例说明。原始技术数据见表1,计算结果及选择见表2。 3.现场显示及远传的选择   现场显示选用M7,指示实际状态下流体的瞬时流量值/小时。   远传型式可选用Es-电远传输出4～20mA,亦可选用EX-本安防爆远传输出4～20mA。 4.显示仪表选择   选择流量积算仪,它具有瞬时流量显示和比例累积流量积算功能。在电磁流量计等节点设备和PC机通信的过程中,由地址帧、命令帧、数据帧、校验和可组成各种功能不同的报文.由于采用主从工作方式来实现通信,电磁流量计等节点设备仅能接收并执行PC机发送来的控制命令,而不能发送命令给PC机.因此,由PC机发往流量计等节点设备的报文一般包括一个地址帧,一个命令帧,若干个数据帧和一个校验和,其报文格式如图4.5a所示：而由流量计等节点设备发往PC机的报文一般包括一个地址帧,若干个数据帧和一个校验和,其报文格式如图4.5b所示.　　由于RS-485电气标准规定每段只能联结32个节点设备,因此可用地址帧中的5位表示这32个地址,其余3位用来表示命令,从而构成地址命令帧.对于控制命令需求不超过八个的通信系统,采用地址命令帧可压缩报文长度提高通信效率.电磁流量计和PC机通信的主要目的是将流量计采集到的数据读到PC机中.这些数据包括：总累积流量、正向累积流量、反向累积流量、瞬时流量.通信时,PC机只需向电磁流量计发送读总累积流量、读正向累积流量、读反向累积流量、读瞬时流量命令即可,因此二者间通信所用的地址帧和命令帧可合二为一,用一个地址命令帧代替.PC机和电磁流量计间的地址命令帧定义如图4.6所示.二者通信所使用的报文可简化为图4.7的格式.德国VSEVHM02-2/流量计工厂1.仪表安装不符合要求造成计量误差　　旋进漩涡流量计的使用过程中，最关键的是要保障计量的精度，安装质量是影响计量准确性、运行可靠性的重要因素。在实际的安装过程中，现场的安装人员往往会存在安装的不规范行为，而这种情况会导致计量的准确性不足，比如，在安装现场，仪表前后管线存在缩径现象，过近的安装距离会导致最终的计量结果偏大，计量与实际的误差非常大。此外，在安装过程中，安装人员的专业素质偏低，在实际的安装过程中，缺乏安装全过程的质量控制、细节管理，同样会造成严重的计量偏差。2.被测气量不稳定造成计量误差　　旋进漩涡流量计的计量介质性质相对特殊，如果在实际的计量过程中，被测气量难以保持稳定性，将会影响计量结果的准确性。旋进漩涡流量计的运行过程中，存在着较大的压力损失，当在单井计量的过程中，伴随着一定气流量的产生，由于在此情况下气源的气体量相对较小，一旦气压降低到特定的值时，旋进漩涡流量计就无法及时将气量准确计量出来。在一些特殊的情况下，气量会随着时间呈现出或大或小的变动，而这种不稳定的变动趋势使得计量的难度系数增大，当属于脉动流体时，在计量过程中一旦出现随机脉动压力，将会对流量计造成一定的冲击，进而导致计量的精度不足。3.管线振动造成仪表误差　　当流量很小的情况下，旋进漩涡流量计的计量结果难以保障。在实际的计量过程中，常常会存在工艺管道的振动现象，一旦在流速较小的情况下，流量计的仪表难以保持正常的输出状态，计量精度大大降低。旋进漩涡流量计使用过程中最常见的问题就是计量误差，这种误差常常是由多种因素所造成的，管线振动是其中的一个关键因素，当管线出现异常情况时，压电传感器能够活动振荡变化所引起的各种参数变化，此时，必然伴随着信号的输出，也就难以保障计量结果的准确性。4.不干净的测量流体介质造成计量误差　　随着旋进漩涡流量计计量工作的开展，在流量计内必然会伴随着大量油污等杂物的存在，有时甚至会存在腐蚀与损坏现象，而这些情况会导致在计量过程中出现酸化与压裂现象的概率进一步增大，导致计量值远低于实际值。旋进漩涡流量计的计量工作中，要保障介质的洁净性，否则，一旦介质中存在饱和水蒸汽，当遇到温度过低的情况时，将会伴随着水凝结现象的出现。在计量过程中，如果计量分离器存在气路跑油的情况，在管线内会形成大量的积液；如果介质内存在污油、砂粒等杂质，在计量的过程中，可能会出现漩涡发生体表面杂质的黏结现象，最终影响计量结果的准确性。  玻璃转子流量计是通过量测设在直流管道内的转动部件的位置来推算流量的仪表甲,主要用于中、小管径的流量测量,使用范围广泛。相比其他类型的流量计,转子流量计可适用于高温高压场所,并且具有一定的耐腐蚀能力。   转子流量计按照用途可分为测量型及吹扫型。转子流量计具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道公称通径D≤150mm的小流量,也可以测量腐蚀性介质的流量。   测量型转子流量计主要用于尿素装置中管道公称通径D≤150mm,介质为工艺冷凝液、蒸汽冷凝液、脱盐水、冲洗水等介质的小流量测量，大部分的测量型转子流量计主要用于尿液等易结晶腐蚀.管线冲洗时的测量。 测量型转子使用时流量计必须安装在垂直走向的管段.上，以使流体介质自下而上地通过转子流量计。   吹扫型转子流量计一方面应用于尿素装置中用于设备氮封,另一方面应用于仪表测量管线的吹扫。例如一段蒸发冷凝器、二段蒸发冷凝器的压力测量，如果采用插入式膜片的结构，尿素蒸汽很容易在膜片.上产生结晶,影响测量结果,这时就需要采用吹扫转子流量计进行压力的测量。   吹扫型玻璃转子流量计在安装时应选择合适的位置安装,以确保流量计吹扫装置的调整、清洗、拆卸方便，并确保介质的流体方向与流量吹扫装置要求的方向相同。安装时，针型阀应全部关闭，在实际测量时为防止浮子的突然加速，上冲撞击限位器，损坏测量部件，应缓慢地打开针型阀，将压力调整到工作压力。涡轮流量计采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质。　　　　涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。涡轮流量计的特点：　1、准确度高,一般可达±1%R、±0.5%R，高精度型可达±0.2%R。　2、重复性好,短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到较高的准确度,在贸易结算中是优先选用的流量计。　3、输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。　　4、可获得很高的频率信号（3-4kHz），信号分辨力强。　　5、范围度宽，中大口径可达1:20，小口径为1:10。　　6、结构紧凑轻巧,安装维护方便，流通能力大　　7、适用高压测量,仪表表体上不必开孔,易制成高压型仪表。　　8、可制成插入型,适用于大口径测量,压力损失小，价格低，可不断流取出，安装维护方便。　　　　涡轮流量计可以显示的流量单位众多,有立方米，加仑，升，标准立方米,标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。1.根据各检定点每次检定时标准器测得的实际体积,通过测量标准器和流量计的温度、压力、压缩因子等参数.计算出各检定点每次检定时标准器换算到流量计的累积流量和各检定点每次检定时流量计显示的累积流量,计算流量计各检定点单次检定的相对示值误差.2.对于某种型号的电磁流量计,需要计算被检流量计各流量点单次检定的引用误差.3.当标准器显示为累积流量时,可根据各检定点每次检定时间,计算流量计各流量点单次检定的瞬时流量相对示值误差.4.使用质量法装置检定时,需测出液体的密度,并考虑密度的空气浮力影响，把电子秤显示的质量换算到实际体积.5.计算流量计各检定点的相对示值误差，取流量计高区和低区各检定点相对示值误差中最大值作为流量计的相对示值误差.6.对于某种型号电磁流量计,需要计算被检流量计各流量点单次检定的引用误差。取流量计各流量点的最大值为引用误差的误差。7.带有脉冲输出的流量计(如涡街流量计或涡轮流量计)检定后需计算各检定流量点的系数和Ｋ系数的相对示值误差.使用电磁流量计的前提是被测液体必须是导电的，不能低于阈值(即下限值)。电导率低于阈值会产生测量误差直至不能使用，通用型电磁流量计的阈值在10-4~(5×10-6)S/cm之间，视型号而异。一般电导率阈值为5×10-6S/cm=5μS /cm。　　工业用水及其水溶液的电导率大于10-4S/cm，酸、碱、盐液的电导率在10-4～10-1S/cm之间，使用不存在问题， 低度蒸馏水为10-5S/cm 也不存在问题。石油制品和有机溶剂电导率过低就不能使用。表1列出若干液体的电导率。从资料上查到有些纯液或水溶液电导率较低,认为不能使用,然而电磁流量计实际工作中会遇到因含有杂质而能使用的实例，这类杂质对增加电导率有利。对于水溶液，资料中的电导率是用纯水配比在实验室测得的，实际使用的水溶液可能用工业用水配比，电导率将比查得的要高，也有利于流量测量。电磁流量计传感器两电极、被测液体、放大器内阻构成一个闭合回路如下图2．9，这相当与一个一匝的变压器次级绕组，励磁线圈相当与初级线圈，闭合回路相当与次级线圈。由于闭合回路不可能完全平行与磁场，总有部分磁力线穿过，这样即使流速为零，也会产生感应电压，这就是“变压器效应"。根据楞次定律得到干扰电动势：可见ew与励磁频率相关，与被测液体流量无关。干扰信号比电磁流量计流量信号相位要滞后90°，所以把干扰电动势称为正交干扰，由于正交干扰是磁感应强度B对时间t的微分，它又叫做微分干扰。由于超声波流量计传感器的安装位置，被测管路的状态对测量精度有很大影响，因此请选择满足下列条件的场所。1.管道圆度好，内表面光滑，管壁均匀。2.上游侧5D，下游侧3D以上的直管段，注“D为管道内径”。3.被测管路必须充满液体。4.必须有足够的空间易于传感器的安装与操作。5.在水平的被测管路，传感器不应装在管道的顶部和底部，并避开管道凹凸不平及有焊缝处。超声波流量计传感器的安装1.在已定的安装位置周围比传感器约大一倍的面积上，将管壁上的油漆、铁锈、污垢等清除干净，擦净露出金属应无凹凸不平。2.将紧固件安装在管道上，用不锈钢带将其固定在管道上，不应松动。3.铺设好电缆由电缆接入孔接到接线盒中的接线端子上。4.每个传感器换能器正面，涂上一厚层耦合剂（黄油）后，将传感器换能器面与管壁接触，放置在紧固组件中，并用压紧盖板将传感器压紧，耦合剂应从传感器四周的缝隙中挤出，形成一道密封条。紧固螺铨钮紧，注意四个螺铨用力要均匀，不要使传感器偏移。  高流速时,电磁流量计中的流体为湍流,且雷诺数越大，流体小尺寸结构越小。但流体整体向前的流速不会因为湍流而减小,这样的情况下可知电磁流量计流体中的非导电物体的尺寸更小。当含水率不变,非导电物体物质半径变小后对电磁流量计的整体流速分布不变、对流量计的磁场分布影响较小。根据式(1)可知，电磁流量计中非导电物质的半径大小对流量计的权重函数是有影响的。  当电磁流量计中心横截面内含有M(M=0,1,2.,-.)个油泡时传感器的权重函数分布情况,本文算例设定M=3权重函数分布情况计算方式。图1为电磁流量计传感器截面内存在3个球形油泡时的结构模型图。其中,x轴与y轴与图1描述--致,图1中只显示了测量区域部分,测量区域流体中存在3个油泡。y正半轴、负半轴与管壁的交点是流量计的电极位置。  图1中3个油泡相互不重叠,此时传感器内部感应电势仍满足Laplace方程。为了对该问题进行求解,需建立2种坐标系,一种是以传感器中心为原点建立的二维直角坐标系(x,y),另一种是以各个油泡中心为原点建立的M个二维极坐标系(ri,θi)。首先在二维直角坐标系下对该问题进行求解(本例M=3),求解感应电势方程时需借用一个辅助的格林函数G,G满足Laplace方程且边界条件  式中,R为电磁流量计半径的长度值;მG/an为电势在半径方向上的导数;δ(θ)为电势G在流量计管壁处所满足的条件,其值仅在电极表面处不为0。当流体中存在油泡时,G表达式为   式中,R为测量管的半径;x与y分别表示测量区域中的位置。  当电磁流量计流体中存在3个油泡时,G=G+G1+G2+G3图2显示了流量计流体截面中存在3个不重叠的油泡时,流量计截面内部权重函数wy分布图;从式(2)以及仿真图中可以发现油泡所在位置权重函数值是0。当然，存在多个油泡分布在不同位置流体中时权重函数分布情况也可以用上述方法计算。  仿真实验中,设定不同大小的非导电物质对电磁流量计权重函数进行仿真,如图3所示为不同大小非导电物质对电磁流量计权重函数的影响。图3中左边的分别为权重函数分布图，右边分别为权重函数等势图,其中R单位为cm。从图3中可见,当电磁流量计中的非导电物质半径越来越小，对电磁流量计的权重函数的影响就越小。  为了更清楚地揭示电磁流量计的权重函数与流量计中非导电物质半径之间的关系,定义c为非导电物质对流量计权重函数的影响的评价指标式中,Wxy为含有油泡等非导电物质时电磁流量计在测量区域坐标(x,y)的权重函数;Wxy0为电磁流量计不含非导电物质时测量区域坐标(x,y)的权重函数;A为权重函数区域(测量区域)。  图4为不同大小非导电物质对流量计权重函数的影响分析图。图4中横轴为非导电物质半径,纵轴为权重函数的影响因子c。从仿真结果可以看出流体中的非导电物质半径较小时,对电磁流量计的权重函数影响越小。在本例中，当流体中非导电物质小于0.02R时,对电磁流量计的权重函数分布几乎没有影响。德国VSEVHM02-2/流量计工厂孔板流量计是利用流体的动静压能转换原理进行流量测量的，这一-差压与流体流量存在如下关系:   式中:qm为质量流量，kg/h;qv为工况条件下的体积流量，m³/h;x为流量系数;e为流束膨胀系数;△e为差压，Pa;Q为工况条件下被测流体的密度，kg/m³;d为工况条件下的节流开孔直径，mm。由(1)式和(2)式可以看出，被测流体的流量是流体的密度和孔板前后差压的函数。当测得某一差压时，由于所测流体的密度不同，所代表的流量是不同的，只有当流体的密度值等于孔板流量计设计条件中的密度值时，差压才能真实反映所测的流量。蒸汽从发生到使用，由于热损耗，温度和压力的下降是不可避免的，导致其密度与设计值的差异，从而产生了误差，并且随着蒸汽参数的波动而波动，实际测量时只能通过温压补偿来修正，补偿公式的严谨性直接影响测量误差。1.为了保证电磁流量计测量管内充满被测介质,变送器最好垂直安装,流向自下而上.尤其是对于液固两相流,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面。变送器两端应装阀门和旁路。2.电磁流量计信号比较弱,满量程时只有2.5～8mV,且流量很小时,只有几微伏,外界稍有干扰就会影响到测量精度。因此,流量计的外壳、屏蔽线、测量导管都要接地。并要单独设置接地点,决不能连接在电机、电器等公用地线或上、下管道上。3.为了避免干扰信号,安装地点要远离一切磁源(如电机、变压器等),不能有震动。变送器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号线越短越好,长度一般不得超过30m。转换器应尽量接近变送器c4.为了避免流速分布对流速的影响,产生测量误差。流量调节阀应设置在变送器下游. 因此,在电磁流量计前必须有5～10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。性能特点  设计发明的新型孔板流量计整流器的优势主要在于提取、安装整流管的过程中无需截断流体或置换流体管路，实现在线维护整流器。此外，设计驱动装置使整流管在上下阀腔内穿梭时，可实现整流管两端同步升降，使整流器安装与拆卸快捷、简便。整个维护过程可避免高压流体给现场操作人员带来伤害，同时也解决了清洗、更换整流器时需要停产的问题。  通过上阀腔齿轮轴、滑板阀、下阀腔齿轮轴的配合就可移动管腔内的整流管（板），取出与安装归位的整个过程简单、平稳、快捷，实现了在线维护整流器，减少天然气或有毒有害气体与操作人员的接触，消除了潜在的危险。使用方法  孔板流量计装置工作前，首先对密封性进行检查，保证其处于安全工作状态。工作时主要包括整流管（板）平稳提升、整流管（板）安全取出以及整流管（板）安装归位三个部分。整流管（板）平稳提升：打开平衡阀，使上阀腔与下阀腔连通，从而平衡上阀腔与下阀腔内的压力。其次，打开滑板阀，驱动下阀腔齿轮轴，将整流管（板）从下阀腔移至上阀腔，接着关闭滑板阀，关闭平衡阀。整流管（板）安全取出：打开放空阀，上阀体通过放空通孔与外界大气连通，使上阀腔与外界的压力平衡。打开顶丝，取出顶板、压板。驱动上阀腔齿轮轴，将整流管（板）从上阀腔取出。整流管（板）安装归位：将整流管（板）放入上阀腔，驱动上阀腔齿轮轴，将整流管（板）下放上阀腔底部为止。盖好压板、顶板，安装顶丝，关闭放空阀。打开平衡阀，使上阀腔与下阀腔内的压力平衡。打开滑板阀，驱动下阀腔齿轮轴，将整流管（板）从上阀腔移至下阀腔。关闭滑板阀，关闭平衡阀。打开放空阀，将上阀腔气体放空，确保上阀腔内部压力平稳，最后关闭放空阀。1、测量管、法兰、浮子的材料选择   针对酒精、乙醛流量测量,可采用一般防腐材料1Cr18NigTi制作测量管、法兰、浮子;针对粗醋酸、冰醋酸的流量测量,由于其腐蚀性强,则测量管内部接触被测介质的所有部位和浮子均要衬聚四氟乙烯材料,测量管、法兰采用1Cr18NigTi材料。 2.金属管浮子流量计和口径的计算与选择(针对液体流量测量) (1)当工艺专业提出液体体积流量Qva,我们用下式计算系数FV: 其中:ρs是所选择浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被测量介质的密度(g/cm3)。(2)根据以上计算得到的系数FV,我们可以得到对于液体用水标校时的流量QV(水):QV(水)=FV·Qva (3)根据生产厂家提供的流量表可选择出QV(水)所对应的金属管浮子流量计的口径、浮子号。 (4)按此浮子号的量程值除以系数FV得出介质的流量范围QN,刻度可在0.9QN至1.1QN选择。 (5)举例说明。原始技术数据见表1,计算结果及选择见表2。 3.现场显示及远传的选择   现场显示选用M7,指示实际状态下流体的瞬时流量值/小时。   远传型式可选用Es-电远传输出4～20mA,亦可选用EX-本安防爆远传输出4～20mA。 4.显示仪表选择   选择流量积算仪,它具有瞬时流量显示和比例累积流量积算功能。
