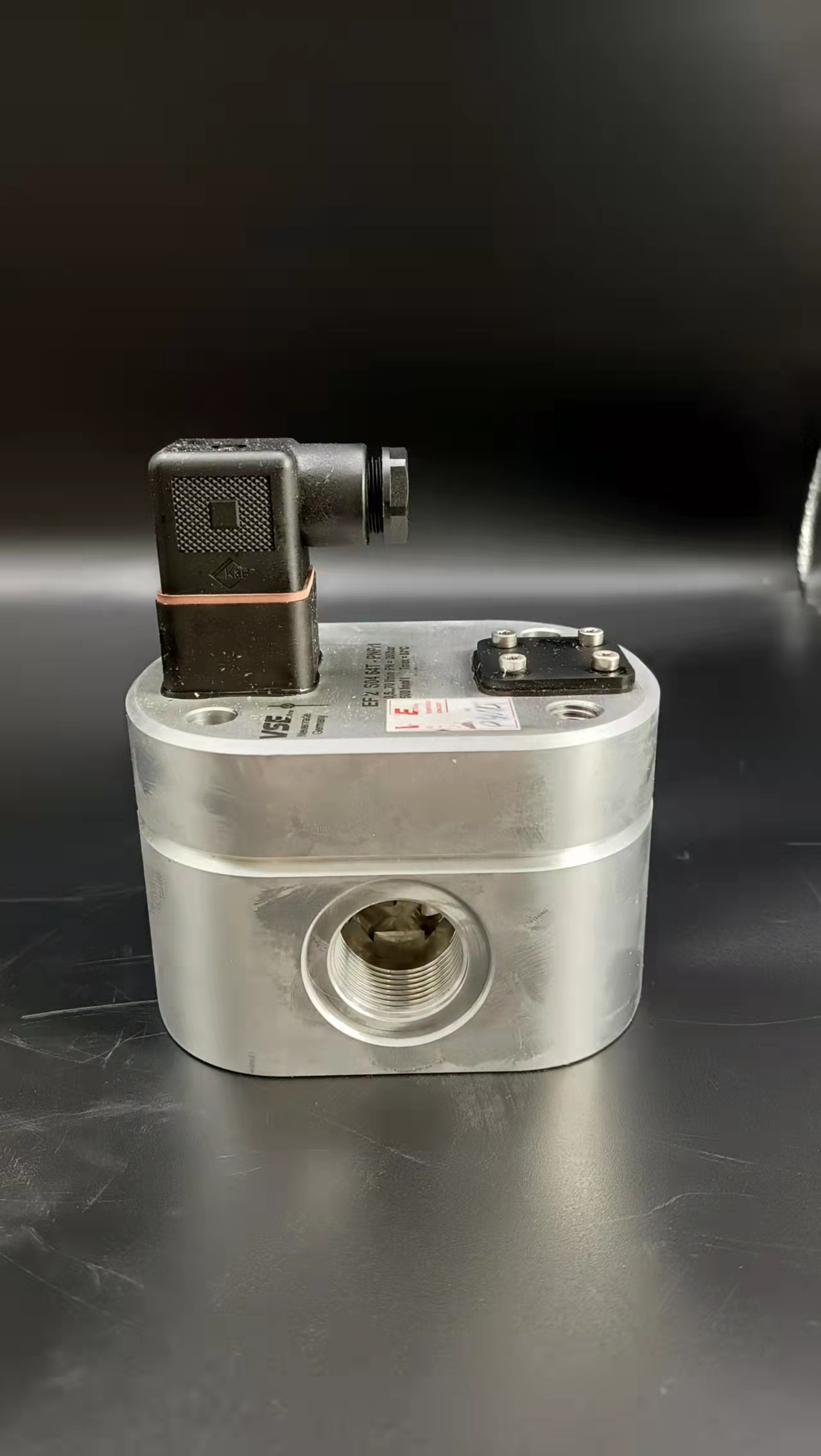

德国VSEVHM01-1流量计报价同时我们还经营：1、开启时指针不动产生的原因:介质中含有杂质,使转子卡住;系统工作压力太小,致使金属管浮子流量计不正常工作,.　　解决办法:清除异物;增加磁过滤器,增加系统工作压力.2、指针冲顶不回复产生的原因:介质中含有杂质,使转子卡住;仪表选型不合适,选用仪表太小.　　解决办法:清除异物,增加磁过滤器;3、指针波动太大产生的原因:不能准确读数,产生原因:系统工作压力不稳定;介质存在脉动流或双相流的现象;仪表进出口处的管径变化大而导致压力变化或压力损失增加.　　解决办法:检查自身系统;消除脉动流与双相流.减少压力损失.4、指针不回零产生的原因:由于仪表的波动而使指针位移;由于仪表的上下撞击,而使测量管内的零件弯曲变形.　　解决办法:旋松指针处的小螺丝将指针复原至未工作状态;建议送回维修或更换.5、金属管浮子流量计远传不准确产生原因:环境温度超出工作要求;变送器漂移.　　解决办法:按要求使用;适当调节变送器中的电位器或调节螺丝以恢复正常.6、流体正常流动时无显示,总量计数器字数不增加:检查电源线、保险丝、功能选择开关和信号线有无断路或接触不良; 检查显示仪内部印刷版,接触件等有无接触不良;检查检测线圈;检查传感器内部故障,上述1-3项检查均确认正常或已排除故障,但仍存在故障现象,说明故障在传感器流通通道内部,可检查叶轮是否碰传感器内壁,有无异物卡住,轴和轴承有无杂物卡住或断裂现象 .　　解决办法:用欧姆表排查故障点;印刷板故障检查可采用替换“备用版”法,换下故障板再作细致检查;做好检测线圈在传感器表体上位置标记,旋下检测头,用铁片在检测头下快速移动,若计数器字数不增加,则应检查线圈有无断线和焊点脱焊;去除异物,并清洗或更换损坏零件,复原后气吹或手拨动叶轮,应无摩擦声,更换轴承等零件后应重新校验,求得新的仪表系数.7、 未作减小流量操作,但流量显示却逐渐下降:过滤器是否堵塞,若过滤器压差增大,说明杂物已堵塞;流量传感器管段上的阀门出现阀芯松动,阀门开度自动减少;传感器叶轮受杂物阻碍或轴承间隙进入异物,阻力增加而减速减慢.　　解决办法:消除过滤器;从阀门手轮是否调节有效判断,确认后再修理或更换 ;卸下传感器清除,必要时重新校验.8、 流体不流动,流量显示不为零,或显示值不稳:传输线屏蔽接地不良,外界干扰信号混入显示仪输入端;管道振动,叶轮随之抖动,产生误信号; 截止阀关闭不严泄露所致,实际上仪表显示泄漏量;显示仪内部线路板之间或电子元件变质损坏,产生的干扰 .　　解决办法:检查屏蔽层,显示仪端子是否良好接地;加固管线,或在传感器前后加装支架防止振动; 检修或更换阀;采取“短路法”或逐项逐个检查,判断干扰源,查出故障点.9、金属管浮子流量计示值与经验评估值差异显著:传感器流通通道内部故障如受流体腐蚀,磨损严重,杂物阻碍使叶轮旋转失常,仪表系数变化叶片受腐蚀或冲击,顶端变形,影响正常切割磁力线,检测线圈输出信号失常,仪表系数变化:流体温度过高或过低,轴与轴承膨胀或收缩,间隙变化过大导致叶轮旋转失常,仪表系数变化.传感器背压不足,出现气穴,影响叶轮旋转管道流动方面的原因,如未装止回阀出现逆向流动旁通阀未关严,有泄漏传感器上游出现较大流速分布畸变:(如因上游阀未全开引起的)或出现脉动液体受温度引起的粘度变化较大等;显示仪内部故障;检测器中永磁材料元件时效失磁,磁性减弱到一定程度也会影响测量值;传感器流过的实际流量已超出该传感器规定的流量范围.　　解决办法:查出故障原因,针对具体原因寻找对策;更换失磁元件;更换合适的传感器.  当前，在国内关于蒸汽测量方面存在不少误区，很多用户往往认为购买了高品质的流量计就可以得到准确的计量结果。蒸汽的计量不同于其它流体如水、空气等介质，在实际测量中影响其精确测量的因素较多，经常会出现流量计本身检定合格，而实际却感觉计量“不准”的现象。影响孔板流量计对蒸汽流量准确计量的因素主要有以下三个方面。1.上下游直管段不足  对于传统的涡街或孔板流量计，其前后安装直管段要求分别约为20D和5D。如果上下游直管段不足，则会导致流体未充分发展，存在旋涡和流速分布剖面畸变。流速剖面畸变通常由管道局部阻碍(如阀门)或弯管所造成，而旋涡普遍是由两个或两个以上空间(立体)弯管所引起的。上下游直管段不足可以通过安装流动调整器来调整,最简单有效的办法是采用对上下游直管段要求较低的流量计。2.蒸汽的密度补偿不正确  为了正确计量蒸汽的质量流量，必须考虑蒸汽压力和温度的变化，即蒸汽密度补偿。不同类型的流量计受密度变化影响的方式不同。涡街流量计的信号输出只和流速有关，而和介质的密度、压力和温度无关，差压式流量计其质量流量与流量计的几何外型、差压平方根和密度平方根有关。①补偿精确度的差异。测温对补偿精确度影响较大。;如采用相同精度等级的温度和压力感应器，测温误差引起的密度差异要大于测压误差。②压力测量影响因素。在蒸汽压力的测量中，由于引压管内冷凝水的重力作用会使压力变送器测量到的压力同蒸汽压力之间出现一定的差值。测压误差如果不予以校正，则会影响蒸汽密度的计算，引起流量计量的误差。对于上述现象，可在二次表(流量计算机内)进行零点迁移，既简单又准确。3.蒸汽干度的影响  目前，用于测量蒸汽流量的孔板流量计大部分为体积流量计，首先测得体积流量，然后通过蒸汽的密度计算质量流量，也就是假定蒸汽为完全干燥。但是，蒸汽并非完全干燥，如果不考虑蒸汽干度的影响，得出的数据会低于实际的流量。因此流量计的二次仪表(流量计算机)应该具有设置饱和蒸汽干度的功能。但在实际工况确定蒸汽的干度也很困难。如果能够改进蒸汽流量计入口处的蒸汽品质，则能改进孔板流量计的测量精度。1.对孔板流量计进行正确选型  选择孔板流量计,首先要考虑量程问题。有些是冬季用汽量相对大，而夏季用汽量相对较小，用汽量相差过于悬殊，那么孔板流量计在保证测量准确度的前提下,孔板流量计的流量范围就难以适应。因此，要明确最小流量(不是零)及最大流量,在此基础上选择符合相关运行参数的计量仪表。2.对孔板进行正确安装对于任何计量仪表都必须安装正确，否则就无法正常工作。正确安装孔板流量计，必须做到五点。①在所要安装计量仪表的前后必须留有足够长的直管段。②孔板流量计不能安装在整套管路最低处。③必须高度重视冷凝器的安装:两个冷凝器必须处于同一水平上,冷凝器的作用是使导压管中被测蒸汽冷凝;并使正、负导压管中的冷凝液面有相等高度;还必须保持长期稳定;还要充分考虑维护、拆换、吹扫便利。④导压管长度最好在16m以内，内径最好选用中10mm~016mm有防堵塞为好。导压管全程保温并确保正、负管处于同等温度以免密度变化引起误差。⑤装测温元件地方最好在节流件下游侧10D以外处,在管道或正压管上取压时，如压力变送器装在节流装置下方，必须对压力变送器的管路液柱值进行修正，以提高计量准确度。1.一般要求：●供电电缆与电磁流量计信号电缆分开铺设,电缆槽分开,穿线管分开.●电缆进入一次表采用挠性防爆软管或者波纹管进行保护.护线帽和密封接头要拧紧,必要时加防水胶带做二次保护.穿线管检查是否有毛刺,如果穿线管较粗,则采用防火胶泥进行封堵.●电缆在入口处留出U型弯,同时穿线管出线口要低于表头,防止雨水进入表头.●动力电缆如果为单股铜芯则可以不用压线鼻子,但是必须标识零线,火线及接地线及来线位置.●信号电缆一般为多芯软线,必须压线鼻子或者涮锡,同时标识位号及来线位置.在系统侧电缆留有一定余量,屏蔽层在系统侧单侧接地.●无论供电电缆还是信号电缆,在接线前必须进行校线.●现场一次表入水口及出水口双侧接地.接地线采用绿,黄双色线,确保接地牢靠,同时接地极为等电位.2.详细接线说明：　　电磁流量计接线一般有以下几种信号：供电接线,4～20mA信号输出,上限报警输出,下限报警输出,通讯信号等●电磁流量计一般采用220V交流供电或者24V直流供电.本项目污水流量计采用220V交流供电.●该电磁流量计为四线制,自控系统卡件接收4～20mA信号按照四线制方式连接.●上,下限报警输出均为二次表内集电极开路输出,为无源输出,自控系统DI卡输出24V.实际设计时报警信号不接入自控系统,在自控系统内对瞬时流量设置高,低限报警值.●通讯信号一般采用485通讯.采用两线制带屏蔽通讯专用电缆.●如果采用脉冲信号,则需要自控系统提供脉冲卡件.本项目从成本角度考虑采用4～20mA信号.  热式气体质量流量计按结构可以分为热分布型和浸入型。热分布型热式流量计将传感元件放置于管道壁,传感元件经过加热温度高于流休温度，流体流经传感元件表面导致上下游温度发生变化,利用上下游温度差测量流体流量，一般用于微小流速气体流量的测量。   热分布型热式流最计的T.作原理如图1所示,传感元件由上游热电阻、加热器利下游热电阻组成,加热器位于管道中心，使得传感元件温度高于坏境温度，上游热电阻和下游热电阻对称分布于加热器的两侧。图1中曲线1所示为管道中没有流休流过时传感元件的温度分布线.相对于加热器的上下游热电阻温度是对称的。当有流体经过热式传感元件时,温度分布为曲线2,显然流体将上游部分的热量带给下游，导致上游温度比下游温度低，上下游热电阻的温度差△T反映了流体的流量,即△T=f(m)。当流体流速过大时，上下游热屯阴的温度差△7趋向于0,因此热分布型热式气体质量流量计用于测量低流速气休微小流量。气体质量流量qm可表示为 式中:Cp-一流体介质的定压比热容;A一热传导系数;K一一仪表系数。   浸入型热式流最计的工作原理如图2所示，一般将两个热电阻置于中大管道中心,可测量中高流速流体。热电阻通较小电流或不通电流，温度为T;另一热电阻经较大电流加热,其温度T高于气体温度。管道中有气流通过时，两者之间的温度差为△T=Tv-T0气体质量流量qm与加热电路功率P、温度差△T的关系式为   式中:E一系数与流体介质物性参数有关;D一与流体流动有关的常数。   如果保持加热电路功率P恒定，这种测量方法为恒功率法;如果保持温度差△T恒定，这种测量方法为恒温差法，两种方法有各自的优缺点，使用时据具体环境和需要而定。目前较普遍的是采用恒温差法,由于需要不同的应用领域,恒温差法已不适用于某些场.合的测量，因此恒功率法应用领域越来越广泛。恒温差法的基本原理是流体流过加热的热电阻表面使得热电阻表面的温度降低，热电阻的阻值变小。反馈电路自动进行处理,通过热电阻的加热电流变大从而使得热电阻温度升高,即可使得热电阻与流体温度差恒定。通过测量传感电路的输出电流或输出电压便可获得流量值。恒功率法的基本原理是加热功率为恒定值,管道内没有流体流过时温度差△7最大,当流体流过热电阻表面时热电阻与流体温度差变小,通过测量△T便可得到流体流量。德国VSEVHM01-1流量计报价电磁流量计的空管报警是用实测传感器中的电导率来做判断的。　　不同的流体具有不同的电导值电阻值空管检测实际上是检测被测导电液体的电阻与实验导电液体电阻的比值液体的相对导电率是否超出阈值。超出阈值就意昧着被测流体电导率远低于实验液体的电导率相当于空管。空管报警阈值的默认值尾 999.9%。　　空管量程修正是为测量相对电导率而用的。在传感器充满试验液体情况下修正系数使电导比为一个确定值例如试验液体是水其中导率约为100μScm可修正为100当被测液体电导率为 5μScm 相对的电导比则大约显示2000%。如果试验液体水的电导比修正为10。那么被测液体电导率为5μScm时相对电导比则大约显示200%。　　电磁流量计报警阈值设置是选择空管报警灵敏度范围的。最大阈值可设为999.9%。如上例被测液体显示2000%时发出报警显示200%时不报警。因此欲使电导率5μScm在显示电导比200%时发出报警需要设阈值在200%以下。空管报警量程的默认值为100%。电磁流量计在设定状态下(如何进入设定状态请参照前述操作),用▲或▼键上下翻屏查找,直到屏幕出现空管报警允许字样,按右键确认键确认进入空管报警允许设置,用▲键在允许、禁止选项中选择允许按右键确认键确认用▲键选择空管报警阈值设置,按右键确认键确认进入空管报警阈值设置,输入空管报警阈值,按右键确认键确认,按▲键选择空管量程修正设置,按右键确认键确认进入空管量程修正设置,输入空管量程修正值,按右键确认键确认返回。若按右键确认键不放持续3秒钟则直接返回到显示状态,若要继续设定其它参数按▲键。注①当仪表检测空管状态,此时又设置为空管报警允许则会将仪表输出和显示全部置为0②空管报警阈值设置是选择空管报警灵敏度范围的,最大阈值可设为999.9%超过该值意味着空管③空管量程修正是为测量相对电导率而用的,在传感器充满液体情况下,修正系数使电导比为一个确定值,该值范围为0~3.999例如,被测液体是水,其电导率约为100us/cm,修正系数可设为1空管报警阈值设置小于999.9%;当被测液体为酸碱盐其电导率大于100us/cm修正系数可设为小于1空管报警阈值设置小于999.9%,当被测液体电导率小于水的电导率时,修正系数可设为大于1空管报警阈值设置小于999.9%;这样才不会出现误报警。假若出现误报警可参照上述重新设置修正系数和空管报警阈值④报警提示:分体式电磁流量计在显示屏中间用空管字样表示,一体式在显示屏右上角用!表示。⑤若对空管量程修值和空管报警阈值不清楚最好选择空管报警关闭。孔板流量计的主要部件高级孔板阀(采用高级型阀式孔板节流装置),主要用于差压式流量计的信号的产生和传输,可实现在线更换孔板,不影响输送介质,无附加管路;装置内有孔板安装定位机构,标定准确度等级为0.5级;该装置设有上、下两个密封腔,以及滑阀部件,无旁设附加管线,装置上、下腔间的密封件采用全硬密封结构，阀板和阀座采用22Cr堆焊硬质合金,设有注入密封脂辅助结构,可以防止阀座、阀板密封面上污物的沉淀;采用法兰取压标准孔板作为流量检测元件。　　孔板流量测量系统一般由节流装置(标准孔板)、差压变送器及数据处理器(开方积算器或计算机)组成。孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,它可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定。金属管浮子流量计常见故障及处理方法1.指针抖动　　轻微抖动，-般都是由于流体流动自然引起的，不影响正常使用，可以在仪表的设置中适当的加大阻尼参数。剧烈抖动，一般是介质波动，脉动引起，还有一种原因是安装不正确，安装工况不符合流量计的要求，超过流量计的可测量量程。2.指针不动　　一般是浮子卡死，不能随着流体流动而上下移动。我厂的多台金属管浮子流量计均出现过这种现象，通过拆检，发现是浮子卡死引起的。进一步分析原因为，浮子的导向轴由于长年磨碎形成凹槽，导向轴转动，与D形固定环卡住，导致浮子不能移动。我们的处理方法是将D形孔扩成圆形孔使得浮子能上下移动，使得仪表在不更换的情况下回复运行。还有-种原因是浮子.上的磁钢吸附介质中的铁磁性物质，8积月累，形成水垢状结合体，导致浮子移动不灵活甚至不能移动。这种情况是加装过滤装置，及时清理，定期维护方能正常使用。3.流量计没有显示　　可能是电源接触不良或接线脱落，查看电源供应是否正常，接线是不是紧固，正负极是不是接反等。还有就是流量计内部电路损坏，显示组件损坏，处理方法是更换电路板显示部件等。4.实际流量与指示流量不一致　　一般是浮子受介质腐蚀造成浮子的质量体积等发生变化，造成仪表系数与出厂标定的数值不一样，所以显示的流量与实际相测得的的流量存在误差。还有就是锥管内直径尺寸变化，与浮子变化一样，都是改变了仪表的系数，与出厂标定的数值不一样等。解决办法是更换成耐腐材料，或者重新标定，或者换新的浮子。如果还不能解决，那只能更换流量计了。浮子、椎管附着水垢污脏等异物层，那么就要对内部进行清洗蒸汽吹扫，还要防止损伤椎管内表面和浮子，保持浮子原有光洁度。还有就是流体本身发生变化，与原来的密度相比发生变化，不能准确测的流量。那么使用时只能修改内部参数使得适应新流体的密度等特性。气体、蒸汽、压缩性流体温度压力变化，那么温度压力等运行条件变化对流量测量值影响颇为灵敏，按新条件作换算修正。流体脉冲，气体压力急剧变化，指示值波动，那么虽然浮子偶发跳动影响不大，但周期性振荡，管道系统必须设置缓冲装置，或者改用有阻尼的仪表。液体中混入气泡，气体中混入液滴，那么混入物改变密度等影响，做必要改进排除之。用于液体时仪表内部死角存留气体，影响浮子部件浮力，那么对小流量仪表及运行在低流量时影响显著,排除气体。5.指针指示呆迟　　浮子和导向轴间有微粒等异物或导向轴弯曲等原因卡住，解决方法是拆卸检查，清洗，铲除异物，校直导向轴等。导向轴弯曲的原因大多是阀门快速启闭，浮子急剧升降冲击所致。磁耦合浮子组件磁铁四周附着铁粉或颗粒，解决办法是拆卸清洗使之运行自如，不卡顿。运行初期利用旁路管，充分冲洗管道。为防止长期使用时管道可能产生铁锈，可在金属管浮子流量计前装设过滤器。指示部分连杆或者指针卡住，解决办法是手动试磁铁耦合连接的运动连杆，有卡顿阻尼部位调整之。检查旋转轴与轴承间是否有异物阻碍运动，解决办法是清除义务或更换零件。磁耦合的磁铁磁性下降，解决办法是拆卸下仪表，用手.上下移动浮子，确认指示部分指针等平稳地跟随移动;不跟随或者跟随不稳定则换新零件。作为流量计,首先需要确定它的通径和流量测量范围即确定传感器测量管内流体的流速范围。　　流量计量程范围的选择对提高流量计工作的可靠性及测量精度有很大的关系根据不低于预计的最大流量值的原则选择满量程.正常常用流量最好超过满量程的50%这样就可以获得较高的测量精度。　　传感器通常选用与工艺管道相同的通径或者略小些.在量程选定的情况下通径的选择是根据不同的测量对象以及传感器测量管内流体流速的大小来决定的.电磁流量计所测流体的流速从其测量原理本身考虑可以选得很高有些场所曾选到10m/s但在一般使用条件下,考虑到管道中流体的流速与压力损失的关系流速选择在2~4m/s为最适宜.在特殊情况下要按照不同的使用条件来确定。例如对于带有有颗粒造成管壁磨损的流体常用流速选为≤3m/s对于易粘附管壁的流体常用流速则选为≥2m/s.在测量纸浆时流体的流速提高到4m/ s 以上,可以达到自动清除电极上附着纤维的目的。　　确定了流速以后流量计传感器的通径可以根据下述关系式确定。电磁流量最大流量选择参考图1.测量液体　　孔板流量计测量液体流量时工艺管道水平安装,差压变送器的位置处于节流装置下方时,取压口应在节流装置的水平中心轴线下偏 45°角引出,这可以消样除由流体传放出的气体进入导压管和差压变送器(如图8).若差压变送器处于节流装置的上方时,除取压口下偏≤45°角 然后向上引导压管外,应在导压管的最高点装置集器或排气阀.(如图9）2.测量水蒸汽　　测量蒸汽流量时,安装方式一般为差压变送器低于,高于节流装置两种.(如图 12)取压口位置应附合上述安装要求,并在导压管制高点处装上放气阀和气体收集器。3.测量气体　　测量介质为清洁的气体流量时,安装方式一般为差压变送器高于,低于节流装置两种c如图11.12)取压口位置应符合上述安装要求,当差压变送器低于节流装置时,导压管必须向下弯至差压变送器,并在最低处装置放水阀和沉积器。4.测量腐蚀性液体和气体　　测量腐蚀性的液体和气体流量时,取压口应附合上述安装要求,不论管道是水平安装或垂直安装,差压变送器高于或低节流装置③.测量气体测量介质为清洁的气体流量时,安装方式一般为差压变送器高于、低于节流装置两种(如图11.12)取压口位置应符合上述安装要求,当差压变送器低于节流装置时,导压管必须向下弯至差压变送器,并在最低处装置放水阀和沉积器。德国VSEVHM01-1流量计报价对于"径向"型单声道超声波流量计，流量修正系数K定义为沿超声流量计信号传播声道上的线平均流速Lv与管道截面平均流速Sv的比值。由式(2-13)和式(2-14)可以得到层流状态下的流量修正系数K为由式(2-17)和式(2-18)可以得到湍流状态下的流量修正系数K为根据表1可以得到不同雷诺数下湍流流态的流量修正系数 K，而在实际工程应用中，当管道内流体雷诺数Re＜105时，湍流状态流量修正系数K为当管道内流体雷诺数Re＞105时，湍流状态流量修正系数K为　　上述对于流量修正系数的分析是基于流量计处于理想的安装条件下，即安装处管道内流体充分发展。实际流量修正系数不仅与雷诺数有关，还与管道的安装状况、流量计上下游管段长度等因素有关。通常情况下管道内实际流态分布与理想流态分布有偏差，对超声波流量计的测量精度产生影响，因此在管道布置和流量计安装时，一般要求上游直管段大于10倍管道内径，下游直管段要大于5倍管道内径。1.导电性和非导磁性  通过电磁流量计的工作原理可知电极上要产生感应电动势,首先电极必须是导体,因此电极必须具有非常好的导电性能。另外,电极处于工作磁场中,为防止磁力线在电极上集中,电极材料必须是非导磁的。2.耐腐蚀性  在电磁流量计工作的过程中,电磁传感器部分只有电极与被测介质相接触,因此电极材料的耐腐蚀性能是选择电极材料的重要因素。  电极的耐腐蚀性能对测试性能的影响主要分为两个方面。(1)电极受被测介质的腐蚀或磨损,会改变两电极间的距离L。对式的L求偏导,可以得到测量误差(2)电极在被腐蚀的过程中,电极上会出现相当大的直流漂移电压,使测量输出产生大幅度的波动,影响到测试的读数。3.电极的表面效应  电极的表面效应分为表面化学反应、电化学和极化现象,以及电极的触媒作用三个方面。(1)表面化学反应。电极表面与被测介质接触后,为了抗拒被测介质的腐蚀,往往会形成一层薄的钝化膜或氧化层。它们可能会提高电极表面的耐腐蚀性能,但也有可能增加表面接触电阻,导致仪器不能正常工作。(2)电化学和极化现象。由于目前普遍采用低频矩形波励磁,虽然能减弱极化电势的影响,但并不能完全消除极化电势干扰的影响。极化电势与液体介质性质以及电极材料性质有关。电化学现象容易在测量过程中产生浆液噪声和流动噪声,引起仪表输出出现波动现象。为了避免或减小这个现象，可选配与被测液体电化学和极化电势作用小的材料以及低噪声电极。(3)触媒作用。被测介质在电极的触媒作用下产生化学反应而影响测量。4.电极的表面光沽度  电磁流量计电极接触被测介质的表面对于粗糙度要求非常高,一般都应该抛光处理。主要原因有三个方面:表面光滑的金属在电解质中抗腐蚀性能较强;表面粗糙的金属,其产生的抗拒极化的氧化保护膜厚度不均匀,容易被颗粒状、纤维状等流体中的杂质划破，造成变动的直流电位,影响测量的稳定性;表面粗糙的电极容易在测试过程中被被测介质中的杂质污染,表面容易被杂质附着结垢，影响测试效果。计量管路流量量程变化是实际使用中经常遇到的情况, 特别是直接对没有储气设备用户供气的计量更是如此。我国天然气、煤气的大部分消耗是供给城市作民用燃气的,一般日负荷的变化都比较大,流量的量程变化也就较大。常用孔板流量计的量程比一般为3:1,对于大量程比的场合,一般采用以下三种方法解决。(1)将大流量分段多路并联组合进行测量.在流量量程变化较大的场合,往往采用不同管径的计算管道并联组合,通过计量管路的组合切换来适应流量的变化;这是目前较为常用的方法。(2)更换孔板片改变值进行测量.在不改变标准孔板节流装置和差压计的情况下,通过更换不同开孔直径的孔板,改变孔径比的方法来实现流量测量。适用于较长时间的季节性流量较大幅度改变或供气量的突然变化致使差压计超出规定使用范围的情况。(3)用一台孔板流量计并联不同量程差压计进行测量.采用同一台孔板流量计的一次装置,并联两台或两台以上不同量程的差压计进行切换测量。作为一种用于测量流量的仪表，涡街流量计与流量积算仪表放在一起用就能对液体流量和总量进行测量，并且还能用于很多其他的行业，给其他领域也带来了一定的好处。　　　　现如今，涡街流量计已被广泛应用到工业生产中，作用也越来越重要，如果在涡街流量计使用过程中反映出测量数据不准确，首先要做的就是判断是那个方面的不正确导致了流量的误差，下面，苏川仪表和大家一起探讨关于涡街流量计测量误差的原因分析：1、温度对测量的影响：温度对一般的流量计测量介质都会有影响，温度高低影响了介质的密度，粘度等等，这些都会让测量结果不准确，出现误差。　　　消除此影响一般是对K系数进行修正，目前一些厂家的流量计已对温度的影响在软件中进行固定温度修正和实时温度修正。2、选型方面的问题：实际选型应选择尽可能小的口径，以提高测量精度，例如，一条涡街管线设计上供几个设备使用，由于工艺部分设备有时候不使用，造成目前实际使用流量减小。　　　　涡街流量计实际使用造成原设计选型口径过大，相当于提高了可测的流量下限，工艺管道小流量时指示无法保证，流量大时还可以使用，因为如果要重新改造有时候难度太大，工艺条件的变动只是临时的，可结合参数的重新整定以提高指示准确度。3、参数整定方向的原因：产品参数错误导致仪表指示有误。参数错误使得二次仪表满度频率计算错误，满度频率相差不多的使得指示长期不准，实际满度频率大干计算的满度频率的使得指示大范围波动，无法读数。而资料上参数的不一致性又影响了参数的确定，通过重新标定结合相互比较确定了参数，解决了此类问题。　　　涡街流量计作为一种高精度的仪器，不仅仅是在制造和使用的过程中需要严格遵守其要求，在后期的保养中也必须特别注意才能不使流量计提前退休。在电磁流量计等节点设备和PC机通信的过程中,由地址帧、命令帧、数据帧、校验和可组成各种功能不同的报文.由于采用主从工作方式来实现通信,电磁流量计等节点设备仅能接收并执行PC机发送来的控制命令,而不能发送命令给PC机.因此,由PC机发往流量计等节点设备的报文一般包括一个地址帧,一个命令帧,若干个数据帧和一个校验和,其报文格式如图4.5a所示：而由流量计等节点设备发往PC机的报文一般包括一个地址帧,若干个数据帧和一个校验和,其报文格式如图4.5b所示.　　由于RS-485电气标准规定每段只能联结32个节点设备,因此可用地址帧中的5位表示这32个地址,其余3位用来表示命令,从而构成地址命令帧.对于控制命令需求不超过八个的通信系统,采用地址命令帧可压缩报文长度提高通信效率.电磁流量计和PC机通信的主要目的是将流量计采集到的数据读到PC机中.这些数据包括：总累积流量、正向累积流量、反向累积流量、瞬时流量.通信时,PC机只需向电磁流量计发送读总累积流量、读正向累积流量、读反向累积流量、读瞬时流量命令即可,因此二者间通信所用的地址帧和命令帧可合二为一,用一个地址命令帧代替.PC机和电磁流量计间的地址命令帧定义如图4.6所示.二者通信所使用的报文可简化为图4.7的格式.弯管流量计能测量φ25~1000mm管道中各种流体的流量。其特点有以下几种。1.弯管传感器没有任何插入件和感测件,是没有附加阻力损失的节能型流量传感器。结构简单,工作可靠,节能降耗,节约运行费用,适合压力低,大管径,大流量的流量测量系统使用。2.耐磨性能好,使用寿命长,传感器使用寿命等同于所替代的标准弯头。长期运行管径的微小磨损对弯管传感器的测量精度影响甚微。3.安装方便,免维护,传感器采用直接焊接的方法安装在工艺管道上,简便经济,不会产生泄漏问题。4.适应性强,测量范围宽,传感器不受工作现场的高温粉尘潮湿震动、电磁场等不利因素的影响，,可在任何复杂的环境中工作。适用于中25~2000mm管道中,液体流速0.3~5m/s,蒸汽或气体流速7~70m/s的广阔范围。5.弯管流量计对直管段的要求较低,只要满足前5D后2D就可以获得足够的测量精度。
