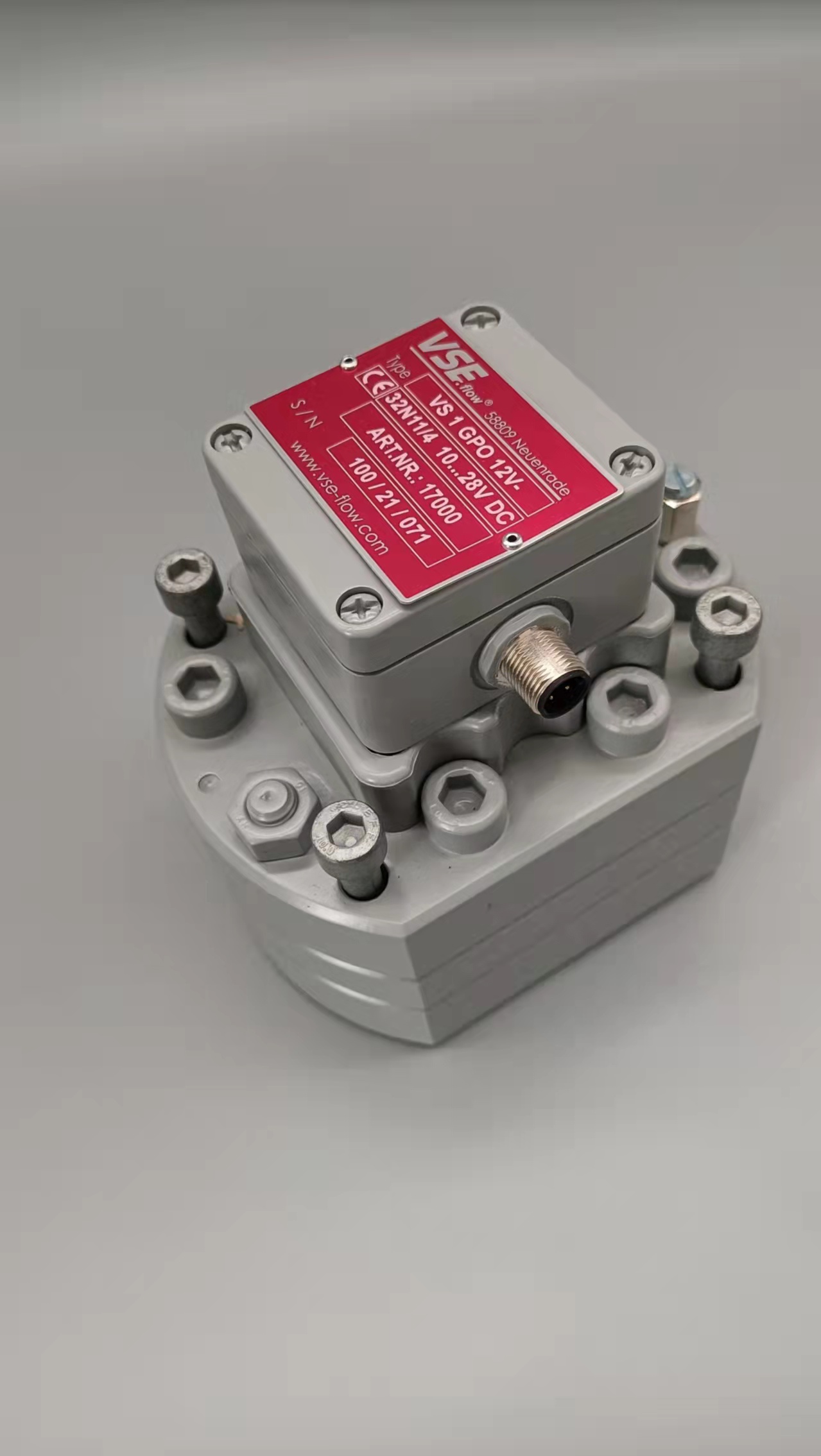

德国VSEEF0.4流量计哪里卖同时我们还经营：插入式热式气体质量流量计的信号发生模块包括两个传感器探头、温度补偿电桥和电压调整电路三部分/如图所示,本课题所设计的是插入式恒温差质量流量计,采用热消散效应，所以我们选择铂热敏电阻Pt20和Pt1000分别作为流量计的流量探头和温度探头，铂热敏电阻的阻值对温度反应灵敏.与所处环境温度基本呈线性关系,确保了我们对流量计精度的要求;同时，铂热敏电阻的温度系数大,在测量范围内,物理化学性能稳定,可以反复加热冷却,使用寿命长,完全可以用来做传感器材料,保证流量计的稳定性要求;而且热敏电阻的体积可以做到很小,减小插入式热式气体质量流量计对流体流动状态的影响,保证流量测量值的真实有效。1.根据各检定点每次检定时标准器测得的实际体积,通过测量标准器和流量计的温度、压力、压缩因子等参数.计算出各检定点每次检定时标准器换算到流量计的累积流量和各检定点每次检定时流量计显示的累积流量,计算流量计各检定点单次检定的相对示值误差.2.对于某种型号的电磁流量计,需要计算被检流量计各流量点单次检定的引用误差.3.当标准器显示为累积流量时,可根据各检定点每次检定时间,计算流量计各流量点单次检定的瞬时流量相对示值误差.4.使用质量法装置检定时,需测出液体的密度,并考虑密度的空气浮力影响，把电子秤显示的质量换算到实际体积.5.计算流量计各检定点的相对示值误差，取流量计高区和低区各检定点相对示值误差中最大值作为流量计的相对示值误差.6.对于某种型号电磁流量计,需要计算被检流量计各流量点单次检定的引用误差。取流量计各流量点的最大值为引用误差的误差。7.带有脉冲输出的流量计(如涡街流量计或涡轮流量计)检定后需计算各检定流量点的系数和Ｋ系数的相对示值误差.由金属管浮子流量计的工作原理我们知道：流体的流量与浮子在锥管中的高度有关，因此要实现对流量的测量，实际上取决于对浮子位置的测量。　　本设计中采用美国公司生产的非接触式角位移磁阻传感器HMC1501代替传统的接触式角度传感器，HMC1501可以测量从磁铁发出的磁场的方向角。　　设计中将一条形磁铁置于磁阻传感器上方，令磁阻传感器与锥管间距离为L，传感器距锥管底部高度为H，如图2.3所示。　　当浮子位于高度H处时，小磁铁的转角为0。当流量变化时，浮子上下移动，其内嵌磁钢也随之上下移动，此时，置于磁阻传感器正上方的条形磁铁受到磁场作用发生转动，如图2.4，转动的角度即与浮子位置有关。　　由上图可见当磁铁转过角度为θ时，金属管浮子流量计浮子在锥管中的位置h=H+Ltgθ，则根据式1.9可得：德国VSEEF0.4流量计哪里卖卡装式涡轮流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强可获得很高的频率信号（3-4kHz），信号分辨力强范围度宽，中大口径可达1:20，小口径为1:10结构紧凑轻巧，安装维护方便，流通能力大适用高压测量，仪表表体上不必开孔，易制成高压型仪表涡轮流量计传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便1.测量液体　　孔板流量计测量液体流量时工艺管道水平安装,差压变送器的位置处于节流装置下方时,取压口应在节流装置的水平中心轴线下偏 45°角引出,这可以消样除由流体传放出的气体进入导压管和差压变送器(如图8).若差压变送器处于节流装置的上方时,除取压口下偏≤45°角 然后向上引导压管外,应在导压管的最高点装置集器或排气阀.(如图9）2.测量水蒸汽　　测量蒸汽流量时,安装方式一般为差压变送器低于,高于节流装置两种.(如图 12)取压口位置应附合上述安装要求,并在导压管制高点处装上放气阀和气体收集器。3.测量气体　　测量介质为清洁的气体流量时,安装方式一般为差压变送器高于,低于节流装置两种c如图11.12)取压口位置应符合上述安装要求,当差压变送器低于节流装置时,导压管必须向下弯至差压变送器,并在最低处装置放水阀和沉积器。4.测量腐蚀性液体和气体　　测量腐蚀性的液体和气体流量时,取压口应附合上述安装要求,不论管道是水平安装或垂直安装,差压变送器高于或低节流装置③.测量气体测量介质为清洁的气体流量时,安装方式一般为差压变送器高于、低于节流装置两种(如图11.12)取压口位置应符合上述安装要求,当差压变送器低于节流装置时,导压管必须向下弯至差压变送器,并在最低处装置放水阀和沉积器。  由于孔板流量计有多个测量单元，影响其测量准确度的因素很多(如孔板的加工误差，安装误差、计量软件的计算误差等)。此外,在现有工况条件下，由于介质中的杂质对孔板有一定的冲击腐蚀作用，易造成差压变送器产生零点漂移，特别是当天然气处理效果不理想时,对计量的影响更大。因此,节流装置和差压变送器的使用维护是一个重点。应在下面的实际运行中加以注意:(1)当天然气处理效果不理想时，在孔板上游端面会沉积脏物。不仅会降低孔板的使用寿命,还会造成较大的计量偏差。(2)变送器导压管的作用是将孔板前后的压力信号引入差压,测量出差压值参.与流量计算,上下游导压管带液会使差压偏小(大),造成流量偏小(大)。在冬季,导压管冻堵现象较常见,如果流量值出现大的起伏,很可能是导压管带液或冻堵了。(3)孔板胶圈变形。由于孔板胶圈在清油的浸泡下容易变形(这种情况在夏季尤为突出)，因此在.天然气处理装置停运的情况下,要注意检查胶圈变形的情况,-旦孔,板松动应立即更换,不然不仅会因胶圈泄漏造成较大的计量误差,还会出现孔板脱落难以取出.必须停产维修的局面。(4)当天然气处理不干净时,其中的粉尘、水化物等对孔板有很强的冲刷腐蚀作用,会在孔板表面形成麻点,使直角边变钝，因此,孔板应经常检查更换,否则准确度会降低。(5)差压变送器零点漂移除了与仪表本身的稳定性有关外，,导压.管带液也会造成很大的影响。由于孔板流量计的流量和差压值成开方关系,差压变送器的零点出现正负漂移会直接造成积算流量偏大或偏小。(6)流量计算机中一些关键参数输入不正确或更新不及时。比.如,孔板开孔直径是以平方的形式出现的,由于孔板开孔直径会随季节和运行时间发生变化,一-定要定期测量孔板的开孔直径，并在流量计算机中及时更新。  天然气组分变化不仅影响相对密度,还影响超压缩系数。对于没有在线色谱仪的计量系统,,在组分变化不大的情况下流量计算机中一般每周输入-周天然气组分的平均值，但在天然气组分变化很大的情况下，每天都要对天然气组分进行化验.更新。2提高天然气计量准确度的应对措施(1)定期清洗检查孔板。比如孔板流量计光洁度直角边锐利度、胶圈变形情况、孔板开孔直径等。在正常的生产情况下。每月清洗检查-次,在出现不正常的情况下,视情况加密检查次数。(2)对流量计前过滤器每两小时排污一次,每月清洗过滤器芯--次。(3)正确输入计量参数并及时更新.按时校验变送器零点。另外,在气量波动较大的情况下,及时调节差压变送器量程,使测量值尽量在量程的1/3-2/3之间，以保证测量准确度。在测量值超出变送器最大、最小量程范围时，要考虑更换合适孔径的孔板。1、孔板流量计包括3部分:①现场取压部分,包括高级孔板阀、前后直管段、导压管;②温度、压力、组分补偿部分，包括现场用温度变送器、压力变送器、天然气组分分析仪计量的实时数据;③流量计算部分，指专用流量计算机(或计算仪)所安装的计量标准程序。 2、在实际应用过程中，当充满管道的流体流经管道内的节流件时，如图1所示。   流线将在节流件处形成局部收缩，因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大，这样可依据压差来:衡量流量的大小。这种计量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。以伯努利方程式和流体流动的连续性方程式为依据,天然气流量计算公式是:   根据气体易压缩、密度差异大、受温度影响大的特点，得出天然气流量计量的实用公式是:式中:Qn一标准状态下气体体积流量; Ah一常数,标况下为0.008686; ɑ0一特定流量系数; Yre一计量管内壁流量修正系数; bk一孔板流量计入口边缘锐利度修正系数; Fr一雷诺数修正系数;. ε一气体膨胀系数; d-孔板在20°C下实测的开孔口径; Fa一孔板热膨胀修正系数; Fg一天然气相对密度修正系数; Fz一超压缩系数; Ft一流体流动温度修正系数; P1一孔板上游侧绝对压力; hw一气体流过孔板时的差压。德国VSEEF0.4流量计哪里卖1、孔板流量计计量天然气的优势分析1)孔板流量计的结构组成比较简单，性能稳定可靠，节流装置运行稳定安全，整体使用寿命较长，且成本较为低廉，综合效益优势突出，校验检测质量合格。2)孔板流量计能够使区域性液体流动速度增加，降低静压力标准，产生压差，通过对压差进行测量的方式来评估待测定区域内流体流量的大小，故而测量精度较高，误差小。3)孔板流量计生产制造过程当中的相关检测件以及差压显示仪表能够由不同的生产厂家进行生产制造与供货，具有专业化、规模化生产的价值与潜力。4)由于孔板流量计在作用于天然气计量的过程当中,标准节流件为全世界通用，且有大量的国家、国际、行业标准作为支持，实际应用中不需要进行实流校准，操作步骤简单，质量控制可靠,且数据精度有所保障。2、孔板流量计计量天然气的误差消除1)要求从设计安装的角度入手,重视对孔板流量计作业质量的严格控制。当前我国存在大量标准的孔板流量计安装操作规范，当中对孔板流量计在安装过程当中的各项技术指标进行了详细、精确的规定。同时,安装期间还要求根据孔板前阻力件的结构形式，对应配置长度符合要求的直管段,工程实践中同时要求，直管段长度应当挖制在≥30d单位以上。若受客观环境条件影响，无法满足这一一要求，则需要在直管段上通过增设整流器装置的方式缩短安装长度。安装期间，还要求对孔板流量计入口端相对于管道线的方位进行控制，垂直角度90.0°进行控制，偏差应当严格控制在±1.0°范围之内。2)要求从应用维护的角度入手,重视对脉动流的消除与控制。为了最大限度的消除孔板流量计作业期间的脉动流，需要将天然气当中的水分最大限度的从管线中脱出出来，具体的技 术措施为:管道低处安装分液器,消除管线内部所累积的积液。与此同时，还需要在确保孔板流量计自身计量性能的基础之上，合理控制测量管道内部内径参数,同时合理提高管道差压取值标准。除此以外,还可以在测量点以前的入口端增设调压阀部件,使孔板流量计计量期间的输出压力能够取值比较稳定。相同类型的方法还有:将缓冲罐加装在测量管道以前位置,使气体能量能够得到及时的储存与释放,达到对抗差压波动的目的，避免天然气计量作业期间，脉动现象对计量精度所产生的不良影响。流量计中有一款叫做气体涡轮流量计，对于不常用到的用户来说肯定很陌生。如果您使用过此款流量计时一定会给它本身的优点所吸引。那么针对那些对于气体涡轮流量计认识不是很深的用户今天我们就来介绍一下关于气体涡轮流量计的组成还有它的工作原理更重要的还有它的仪表系数的计算方法介绍：　　气体涡轮流量计是一种速度式流量计，是近些年来迅速发展起来的新型仪表，这种流量计具有精度高、压力损失小、量程比大等优点，可测量多种气体或液体的瞬时流量和流体总量，并可输出0-10mA?DC或4-20mA?DC信号，与调节仪表配套控制流量。气体涡轮流量计的组成　　气体涡轮流量计主要由涡轮流量变送器和指示积算仪组成[1]。涡轮流量变送器把流量信号转换成电信号，由指示积算仪显示被测介质的体积流量和流体总量。气体涡轮流量计的工作原理　　流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力矩之后叶片旋转，在力矩平衡后转速稳定，在一定条件下，转速与流速成正比，由于叶片具有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性地改变线圈地磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形波，可远传至显示仪表，显示出流体的体积流量或总量。气体涡轮流量计仪表系数的理论表达式　　作用在涡轮上的力矩可分为以下几个：流体通过涡轮时对叶片产生的切向推动力矩M1;流体沿涡轮表面流动时产生的粘滞摩擦力矩M2;轴承的摩擦力矩M3;磁电转换器对涡轮产生的电磁反作用阻力矩M4。　　由此可建立涡轮的运动微分方程：(1)式中：J为涡轮的转动惯量;ω为涡轮的旋转角速度;τ为时间。当流量恒定时，涡轮达到匀速转动，所以M1=M2+M3+M4。推动力矩可表示为：M1=a1qv2-a2ωqv (2)式中：a1、a2为与涡轮传感器结构和流体密度有关的系数;qv为流量，L/s。由于气体涡轮流量计在量程范围内属于紊流工作区，固以下计算只考虑紊流时的情况。反作用力矩中的M2，在紊流时可近似表示为：M2= a3qv2 (3)通常M3和M4相对于M2比较小，但为了提高计算精度，这里根据文献[3]推导出了它们的表达式：M3=a4ω2/3 (4)M4=a5ω3 (5)分别将式(2)、(3)、(4)、(5)带入式(1)并经整理可得：qv2 - a6ωqv = a7ω2/3 + a8ω3 (6)式中：a6、a7、a8为经整理后的综合系数。电磁流量计的特点  电磁流量计的原理决定了其具备如下特点:1.传感器内既没有叶轮，也没有旋涡发生体和探头，因而也就从根本.上避免了回收水中的杂物、泥沙等对叶轮的缠、卡及对旋涡发生体和探头的包围等因素造成的计量不准或计量停止的现象。2.测量不受被测液体的密度、粘度、温度、压力和导电率变化的影响,.所以特别适用于尾矿回收水这种泥沙浓度随回收水t多少而变化的液体的测量。3.传感器电极结构多样化，可根据不同的应用条件选择叮拆卸式、固定式和刮刀式电极，特别是刮刀式电极，可在不停被测介质的情况下对电极进行清理，应用起来非常方便.4.安装方便，可水平、垂直或倾斜任意角度安装，对下游直管段要求较低，且衬里和电极有多种材料可供选择，所以有耐腐蚀和耐磨等特点。5.仪表采用了:态方波励磁技术，先进的小信号处理技术和软件技术，抗干扰性能强，精度稳定可靠。6.仪表不能测址气体、油品、有机溶剂等不导电介质。电磁流量计应用与效果我们在安装使用过程中,除了满足常规的要求外,着重强调了如下几点:1.选择的安装地点保证了电磁流量计在计量时传感器内时刻注满介质，且上游有5D,下游有2D以上的直管段,有足够的安装检修空间;2.安装流量计时做了面积约2m²的接地网,.接地网离地面要有足够的深度，并在掩埋接地网时撒了部分工业用NaCI以确保传感器接地电阻小于102;3.由于安装地点离电机和配电盘较近,为防止电磁干扰,我们把整个一体式流量计用铁箱全部罩住进行了屏蔽，并将屏蔽铁箱单独可靠接地(抄读数字时打开铁箱读数);4.在使用过程中,每半年清理一次传感器电极,以防止上面的污垢影响信号的输出。流量计工况与标况(立方与标方)如何换算 m3/h对于超声波流量计，流量修正系数K定义为沿超声流量计信号传播声道上的线平均流速Lv与管道截面平均流速Vs的比值。由式(2-13)和式(2-14)可以得到层流状态下的流量修正系数 K 为由式(2-17)和式(2-18)可以得到湍流状态下的流量修正系数K为根据表1可以得到不同雷诺数下湍流流态的流量修正系数K，而在实际工程应用中，当管道内流体雷诺数Re＜105时，湍流状态流量修正系数K为 当管道内流体雷诺数Re＞105时，湍流状态流量修正系数K为　　上述对于流量修正系数的分析是基于超声波流量计处于理想的安装条件下，即安装处管道内流体充分发展。实际流量修正系数不仅与雷诺数有关，还与管道的安装状况、流量计上下游管段长度等因素有关。通常情况下管道内实际流态分布与理想流态分布有偏差，对流量计的测量精度产生影响，因此在管道布置和流量计安装时，一般要求上游直管段大于10倍管道内径，下游直管段要大于5倍管道内径。
