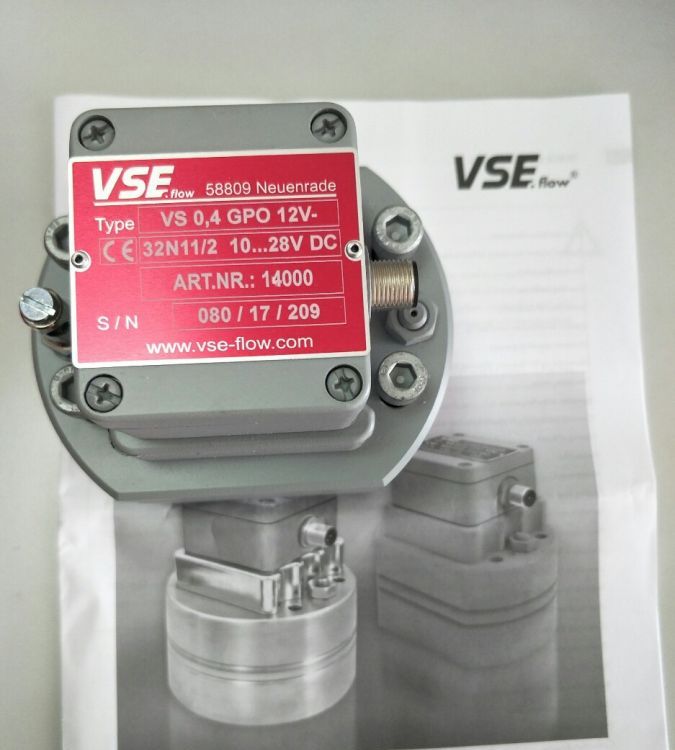

德国VSEAR400流量计销售同时我们还经营：金属管浮子流量计安装要求:1、实际的系统工作压力不得超过金属管浮子流量计的工作压力.2、应保证测量部分的材料、内部材料和浮子材质与测量介质相容;3、环境温度和过程温度不得超过金属管转子流量计规定的最大使用温度;4、金属管转子流量计必须垂直地安装在管道上,并且介质流向必须由下向上;5、金属管浮子流量计法兰的额定尺寸必须与管道法兰相同.6、为避免管道引起的变形,配合的法兰必须在自由状态对中,以消除应力;7、为避免管道振动和最大限度减小金属管浮子流量计的轴向负载,管道应有牢固的支架支撑;8、截流阀和控制流量都必须在金属管浮子流量计的下游.9、支管段要求在上游侧5DN,下游侧3DN（DN是管道的通径）;一、旋进旋涡流量计表头显示瞬时流量、压力正常,温度显示与工作现场温度不符1.温度示值为“-75C”或超过“100℃”.　　温度传感器损坏.可更换传感器.2.温度示值超过或低于现场实际温度,更换传感器后,仍为该现象.　　温压电路损坏.可更换温压电路.二、旋进漩涡流量计表头无显示1.流量计无24V电源或电池供电.对流量计进行24V供电或更换流量计电池.2.流量计液晶板损坏.更换流量计液晶板.3.流量计主板损坏.更换流量计主板.4.电源接线有误或断线.查找并重新接线.三、旋进旋涡流量计表头温度、瞬时流量有显示,压力与实际工作压力指示不符1.若压力示值为“80”或流量计“压力上限”（上限在流量计选型参考表内可查到）.　　一是外接一新压力传感器,看表头是否显示当地大气压,若显示当地大气压,则原传感器损坏.可更换压力传感器.二是外接一半新压力传感器,若表头显示仍为“80”,则证明流量计主板坏.可更换流量计主板.2.压力示值基本为一定值（现场工作压力变化较大,流量计表头显示压力无变化或变化较小）.　　一是压力传感器取压孔堵塞.可清理取压孔.二是压力传感器线性校准曲线变坏.可更换或重新标定压力传感器.四、旋进旋涡流量计表头显示温度、压力正常,无瞬时流量显示1.流量计选型过大,选型过大会造成流量计无流量显示.一是调低流量计下限截止频率（这样流量计可以使用,但会造成流量计精度降低）.二是更换小规格流量计.2.前置放大器无电流输入.流量计无电源供电,进行流量计24V外部电源或电池供电.3.前置放大器无频率输出.可更换前置放大器.4.主旋进漩涡流量计板损坏.可更换流量计主板.流量积算仪主要用于各种液体、蒸汽、天然气及其他气体的流量测量。由于流量积算仪功能多，使用非常复杂，使用时容易出现问题。一、设置中易出现的问题1．介质及介质状态的设置（1）错误地设置介质，例如，当介质为蒸汽时，设置为空气。（2）错误地设置介质状态，例如，当蒸汽状态为过热蒸汽时，设置为饱和蒸汽。2．流量信号输入的设置　　一般为频率信号输入，也有模拟信号输入。容易出现的问题是输入错误的信号，如本应输入频率信号却输入了模拟信号，或本应输入模拟信号却输入了频率信号。3．温度、压力信号输入的设置　　温度信号输入一般是模拟信号，可以设置为（4～20）mA电流信号、（0～l0）mA电流信号、（1～5）V电压信号、Pt100铂电阻信号。容易出现的问题是设置了错误的信号，如本应设置模拟信号却设置了频率信号，或本应设置铂电阻信号却设置了（4--20）mA电流信号。　　压力信号输入一般是模拟信号，可以设置为（4--20）mA电流信号、（0～10）mA电流信号、（1～5）V电压信号。容易出现的问题是设置了错误的信号，如本应设置（1～5）V信号却设置了（4～20）mA电流信号。4．配套流量计的设置　　通常可以设置为孔板流量计、涡街流量计、涡轮流量计。由于流量计原理不同，因此，在流量积算仪的流量计算中．不同类型的流量计有不同的算法，如果流量计选型错误，则流量计算必然出错。5．温压补偿的设置　　应用在蒸汽介质流量计量时，需进行温压补偿。例如一台流量积算仪，当用于过热蒸汽时．需要同时进行温度补偿和压力补偿；当用于饱和蒸汽时，由于一一对应关系，只能对其中一个输入信号进行补偿，根据现场情况，只选择温度补偿或只选择压力补偿。如果应用在天然气介质流量计量中．需同时进行温度补偿和压力补偿。6．输入信号范围的设置　　温度输入信号、压力输入信号、流量输入信号分别设置自己的测量范围，流量积算仪设置的流量测量范围、温度测量范围、压力测量范围应分别大于现场的流量范围、温度范围、压力范围。例如，设置最大流量1O00m3/h，但实际测量流量为2000m3／h，超过了积算仪中设置的流量测量范围，则流量计算出错。二、接线时易出现的问题　　对于不同的输入信号．需要选择不同的接线端子。但在实际应用中，由于操作比较复杂，接线时容易出现错误。例如流量积算仪使用在饱和蒸汽下，流量积算仪内部设置为温度补偿，而在实际接线时将压力输入信号作为补偿信号接到流量积算仪，造成接线错误，从而造成流量计算错误。　　综上所述．要正确使用流量积算仪，需要专业人员严格按照现场操作条件进行设置和接线，以保证流量积算仪的正确使用；同时，流量计量人员应按照用户要求.模拟流量积算仪现场使用条件进行流量积算仪的检测。德国VSEAR400流量计销售针对传统电磁流量计用信号电缆的易受电磁干扰和内部产生较大噪音的性能缺陷，首先根据电磁流量计用信号电缆的特点及其运行环境要求设计了多种结构方案,而后综合考虑电缆抗电磁干扰水平、内部噪音水平、工艺的实现难度和制造成本等因素对相关设计方案进行反复筛选，最终确定了新型低噪音电磁流量计用信号电缆的结构。　　该新型电缆的结构如图1所示。导体为单股退火镀锡软铜线,以提高导体的导电性和防腐蚀性。在导体外绕包一层薄F4(聚四氟Z烯)半导电带,有利于降低导体和绝缘之间的摩擦起电噪音。绝缘采用材料较为纯净.介电常数较小具有一定弹性的聚丙烯绝缘级材料,并采用挤压式挤出,减小绝缘层与导体的向隙。采用对绞组作为信号传输线,由于在两根传输线上感应的电压接近相等,减小了电压差值，提高了信号传输稳定性;对绞组由两种不同颜色绝緣线芯组成,相邻线对对绞节距应不大于100mrmn。对绞分屏蔽纪(即对对绞组进行分屏蔽,每对对绞组外绕包两层聚酯带和--层厚0.04mm铝塑复合带绕包,内置-根7X0.26mm镀锡铜绞线作引流线)有利于对不同对绞组之间信号中音的抑制和隔离。对绞分屏敞组同心式绞合成缆，在对绞分廉蔽组间]填充非吸湿性材料,以保证缆芯圆整。在成缆缆芯外绕包两层聚酯带,再采用铝塑复合带绕包,内置镀锡铜线作引流线,以提高电缆电磁屏蔽能力。总屏敞层外挤包隔离层(隔离护套).隔离层采用绝缘级低密度聚乙烯材料。隔离层外采用铠装层，铠装材料为高导磁合金钢带.其为强磁材料,叮将外来的磁通大部分限制在铠装层的外表面上(仅布少部分能进.人被屏蔽的空间);铠装时对高导磁合金钢带采用纵包焊接,确保其形成.连续圆杜管;铠装层可提高电缆抗电您T扰水平以及对电缆进行加强，减少电缆振动引起的电动势。外护奈采用监色软PVC(聚氯乙烯)护层级电缆材料挤包,实现电缆防护。　　该新型低噪音电磁流量计用信号电缆通过开发新的结构和选用新的材料具有了高抗电磁干扰能力和优异的低噪音性能,可实现信号的高分辨率、高精度和稳定传输:a.通过采用绝缘线芯对绞、对绞铝箔分屏蔽、引流线设置、铝箔总屏蔽、全封闭钢合金铠装屏蔽等综合设计,对内外部电场和磁场形成有效的屏蔽隔离,抑制了内部串音,降低了信号传输的波动性,大大提高了电缆的抗电磁干扰水平,提高了电缆传输信号的准确性和可靠性。在实际工程安装中,电缆也不必穿金属管敷设，可降低工程成本。b.采用镀锡导体以及导体外设置F4半导电带,有利于降低导体和绝缘之间的摩擦起电噪音,同时电缆整体设计结构紧凑,尤其是钢合金铠装层的设计,使得电缆内部相对滑动少,一定程度上也减少了电缆内部摩擦起电噪音的产生,这样可以将原始噪音降低2~3个数量级,极大地提高了传输信号的分辨率和精度,减小了电磁流量计的计量误差,大大提高了电磁流量计的计量准确性、精确性和可靠性,完全可满足微量精确计量场合的使用要求。超声波流量计根据声道布置形式可以分为单声道超声波流量计和多声道超声波流量计。单声道超声波流量计在测量管道上只安装一对超声波换能器,多声道超声波流量计则在测量管道上安装多对超声波换能器,包含多个独立的超声波传播路径。多声道超声波流量计对于流场的适应能力更强,可以提高流量计的测量精度；然而单声道超声波流量计在小管径场合应用更为广泛,而且通过反射镜的应用单声道超声波流量计的声道布置形式越来越复杂,测量精度也随之提高。根据声道的传播方式,常用的单声道超声波流量计主要有Z型流量计,U型流量计,V型流量计,N型流量计和三角型流量计,不同传播类型的单声道超声波流量计声道示意图如图4-1所示,其中红色虚线表示声波传播路径。　　多声道超声波流量计采用数值积分的方法提高流量修正系数的精度,可以解决单声道超声波流量计测量不确定度误差大的问题。多声道超声波流量计通常采用Gauss积分方法计算式(2-7)中各声道位置ri/R和相应的权重系数wi。在相同采样点数、节数自由的情况下,Gauss 型数值积分方法相对于辛普森公式和梯形公式等插值型积分方法计算精度更高。对于圆形测量管道的超声波流量计中声道位置和相应权重系数的计算一般采用Gauss-Jacobi积分方法。按照 Gauss-Jacobi 积分方法的零点确定各声道高度,按积分方法中的权重系数计算声道权重系数。　　实际中各声道上速度分布与理想的代数多项式表示的流速分布差异很大,特别是无法体现管壁处流速为零的特性,导致流量的积分结果偏高,影响流量计的测量精度。为了使计算结果更加接近于圆形管道内液体充分发展的真实值,提出了采用最佳圆截面算法（OWICS）计算声道位置ri/R和权重系数wi的方法,最佳圆截面算法其实是基于正交多项式的 Gauss 积分方法。Gauss-Jacobi和OWICS积分方法计算各声道位置和权重系数如表4-1所示.在实际应用时，对于孔板流量计如果使用不当,会造成很大的测量误差，有时可达到20%左右。在流量计的使用中，如何减少其测量误差，必须考虑流量的测量原理和结构形式，注意使用条件和测量对象的物理性质是否与所选用的流量计性能相适应。下面就其测量误差进行分析:1.流量计算方程描述流体是充满圆管的、充分发展的定常流。若流动状态真实性无法确定,如果仍按照原有的仪表常数推算流量，将与实际流量存在误差。2.天然气以甲烷为主加上乙烷和其他少量的轻烃，真实相对密度小于或等于0.75。由于被测介质实际特性的不确定因素，以及实际物性变化影响仪表正常工作等对流量测量的不确定度产生影响。3.孔板的结构设计、加工、装配、安装、检验和使用必须符合标准规定的全部技术要求。由于各个装置自身及环境条件因素引起的不确定因素。3.1.孔板安装不正确　　管道水平安装，如果孔板开孔中心与管道中心线不同心;如果在安装过程中存在引压管堵塞及垫片等凸出物，则会造成孔板前后压差测量不准确，从而造成测量误差。3.2.孔板入口边缘被磨损　　在使用中，由于流体的磨蚀作用，使孔板的入口边缘变钝，被磨成圆形入口边缘。结果是在相同的流量下，孔口收缩系数变大，造成差压发生变化，造成测量误差。3.3.孔板表面的结垢　　长期使用时，孔板流量计表面结垢，使孔板的流通面积变小，从而造成差压增大，使流量计测量值大于实际值，影响计量精度。4.差压变送器零点漂移和量程设置不当　　由于时间较长，变送器的零点会发生漂移，这时差压变送器的输人和输出信号发生变化。若不及时调整，会造成实测流量值偏低或偏高。德国VSEAR400流量计销售智能电磁流量计离不开良好的显示界面。我们采用128*64的图形点阵液晶显示模块来显示累积流量、瞬时流量等数据信息。液晶显示模块(LCM)，是将液晶显示器件、驱动及控制电路、以及温度补偿、驱动电源、背光等辅助电路组合在一起的一种相对独立的显示器件和设备。通常液晶显示器件本身引线众多，而且要将这些引线与驱动、控制等电路连接才能用于显示信息，因此生产厂家在制造液晶显示器件的同时，也将与之对应的驱动、控制等电路做成PCB板，然后用压框和导带或导电橡胶将液晶显示器件固定在PCB板上，从而组合形成液晶显示模块。图3.10是我们采用的MSC．G12864DYSY-1W型液晶模块的外部尺寸图。　　图3.11MSC．G12864DYSY-1W型液晶模块的结构图，由图中可以看出电磁流量计液晶模块集成了两个KS0108B显示驱动控制器和一个KS0107B显示驱动器，两个KS0108B分别控制左右两个半屏(64x64)像素点的显示，KS0107B作为64行的行驱动控制。1.Modbus通讯协议概述   Modbus协议是应用于金属管浮子流量计电子控制器上的一种通用协议。通过此协议，控制器相互之间控制器经由网络(例如以太网)和其他设备之间可以通信。它已经成为一通用工业标准。有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控,减少了人力成本，提高了生产效率。  Modbus协议采用主从工作方式，允许一台主机和多台从机通信,每台从机地址由用户设定，地址范围为1~255。通信采用命令,应答方式，每一-种命:令帧都对应一-个应答帧。命令帧由主机发出，所有从机都将收到报文,但只有被寻址的从机才会响应命令,返回相应的应答帧。如果命令帧中寻址地址为0,则视为全局广播,所有从机把它当一条命令执行,不返回应答帧。 2.Modbus网络通讯传输模式   Modbus网络通讯可以设置为两种传输模式:ASCII模式或RTU(RenoteTeminalUnit)模式。笔者介绍的流量计采用的是RTU模式。RTU模式主要优点是:在同样的波特率下可比ASCII方式传送更多的数据。 RTU模式中字节的格式如下: 编码系统:8位二进制，十六进制0-9,A-F。 数据位:1个起始位;8个数据位;奇/偶校验时1个停止位,无奇偶校验时2个停止位。 错误校验区:循环冗余校验(CRC)。 开始和终止都需要至少35个字符时间的停顿间隔。 3.Modbus功能码   Modbus定义的功能代码范围为1~127,不同功能的设备往往只使用其中的一部分。在主机要求传输中,功能代码告诉从机要执行一一个什么动作。在从机响应传输中，如果从机发送的功能代码与主机发送的功能代码相同,则表明从机已执行所要求的功能;如果不同则表明从机没有执行所要求的功能，返回了一个错误信息。   金属管浮子流量计设计在通讯过程中用03H(读取内部寄存内容和10H（刷新多个寄存器内容）两个功能。电缆接头中的保护塞只能在准备安装电缆时拆除.　　DN3至DN8[1/10"至5/16"]的法兰型电磁流量计传感器,应采用DN10[3/8"]的配对法兰.这样DN3,4,6或者8[1/10",5/32",1/4"或者5/16"]的管道就会与仪表成为一体.　　此外,DN3至DN8[1/10"至5/16"]法兰型传感器, 还可使用DN15[1/2"]的配对法兰.　　石墨不可用于法兰或者工艺连接件垫圈,因为在一定条件下,仪表管道内部可能形成导电涂层.管路中应避免出现真空冲击,以防止可能对衬里（PTFE）以及仪表造成的损坏.配对法兰的垫圈表面　　安装中,平行配对法兰的垫圈材料必须适于介质和操作条件.只有这样才可以避免泄漏.为了确保最佳的测量结果,须保证传感器垫圈应法兰同心.保护板　　保护板用于防止衬里的损坏.只有在传感器将安装在管路中时才可以拆除保护板.必须谨慎小心,确保衬里未在安装过程中脱落或者损坏, 造成泄漏.法兰螺栓紧固扭矩　　安装螺栓应按照通常的方式平均紧固,不可在电磁流量计某一侧过度紧固.我们建议螺栓在紧固之前添加润滑油,并交叉紧固,如上图一所示. 在第一轮紧固过程中,螺栓拧紧50%,在第二轮中提高至80%,最后使用最大扭矩紧固.不应超过最大扭矩见表一，表二  智能金属管浮子流量计的软件设计采用模块化编程结构，主要包括三个部分:输入模块、控制模块、输出模块。所有程序代码均采用C语言编写。  输入模块主要包括数据采集、滤波、温度补偿、非线性补偿和数值计算等，总体采用定时器中断方式，程序流程图如图2所示。输入模块中的非线性补偿程序采用分段线性拟合的方式来实现。通过采集9组或11组流量信号，作为拟合直线的端点，当前采样值按数据大小得到拟合曲线段的斜率和初始数据，代入拟合方程即可得到修正后的流量数据。  控制模块包括键盘处理程序和看门狗程序，键盘处理功能是通过中断方式设置标志位在置入参数子程序中实现的。金属管浮子流量计在通过总线组网，实现.上位机组态调试的同时，通过键盘，可以就地调试。  输出模块包括显示程序和通信中断服务程序。通信中断服务程序流程图如图3所示。
