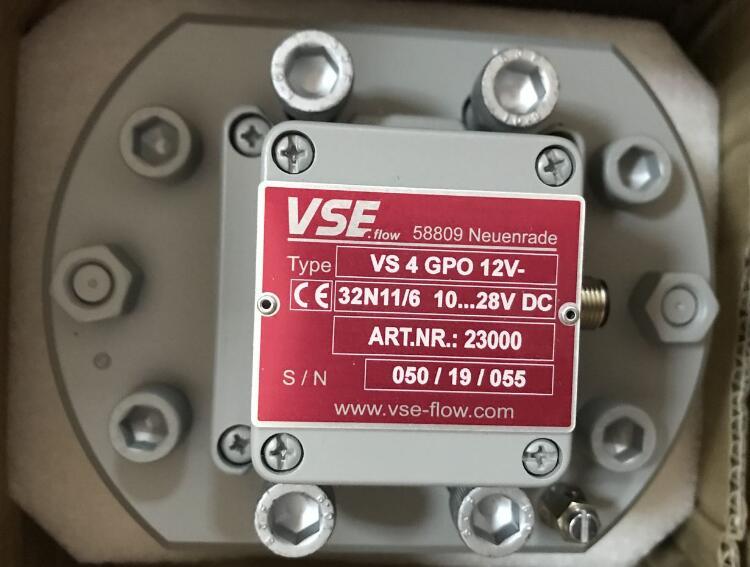

德国VSEVHM02-3流量计公司同时我们还经营：根据以上的介绍,我们在设计选型或更新改造时, 要结合流量计特性和介质的情况进行合理选择,充分发挥各种流量计的优点,扬长避短,同时应考虑投资成本.下面根据天然气净化厂各种介质的特点和目前使用流量计的实际情况提出流量计选型的基本原则.1.天然气的测量　　天然气是净化厂的生产对象,进厂的原料和出厂的产品都是天然气,由于进厂的原料天然气（湿天然气）含有少量的固,液体杂质,H2S和CO2含量较高,有一定腐蚀性,流量计可选择带阀式孔板节流装置的孔板流量计,以便定期清洗更换孔板, 防止孔板的锈蚀和入口边缘磨损,提高计量准确度;出厂天然气比较干净可选择带阀式孔板节流装置的流量计或气体超声流量计,气体超声流量计适用于大管径流量测量,准确度可优于1.0%,但一次性投资较高;对于工厂用天然气,由于管径较小,除孔板流量计外,也可选择旋进旋涡流量计,涡轮流量计等,选用涡轮流量计时应在上游安装过滤器.2.酸性气的流量测量　　净化厂的酸性气是含有很高浓度的H2S和CO2的气体,这是净化厂从原料天然气中处理出来的主要物质,该气体的特点是压力低,带有一定水汽,腐蚀性强;因此测量酸性气流量的流量计可选用孔板流量计,均速管流量计,楔形流量计或弯管流量计,目前使用的有孔板流量计和均速管流量计,从流量计结构上讲,选择楔形流量计比较合适,它不存在积液问题,维护量也很小.3.蒸汽流量测量　　过去普遍使用孔板流量计,由于孔板流量计在高温下孔板易变形,因此,可选择涡街流量计,均速管流量计,楔形流量计或质量流量计,但应考虑温度压力修正.4.化学溶液流量测量　　天然气净化厂用于工业生产的化学溶液品种不是很多,对于脱硫和脱水的化学溶液由于是反复循环使用,溶液中含有部分悬浮物,过去大多数使用孔板流量计是不太合适的, 应选择楔形流量计或弯管流量计;也可选用外夹式超声流量计;盐酸和氢氧化钠流量测量应选择带防腐内衬的电磁流量计.5V液体硫磺流量测量　　液体硫磺是天然气净化厂的副产品,过去由于流量计产品的局限性,很多净化厂均没有安装流量计,部分厂安装了涡轮流量计,但使用效果不佳;目前可供选择的有质量流量计和楔形流量计.由于液体硫磺一般管压力都不太高, 因此选用质量流量计较为合适.6.工业循环水流量测量　　由于水的测量相对容易一些,因此可供选择的流量计比较多,如孔板流量计,涡街流量计,均速管流量计,电磁流量计,超声流量计都可用于工业水测量;若测量管口径较大,选择超声流量计比较理想,对于较小口径的选用电磁流量计效果比较好.7.污水流量测量　　污水流量测量选择电磁流量计,楔形流量计比较合适,水质较好也可选用孔板流量计.德国VSEVHM02-3流量计公司计量管路流量量程变化是实际使用中经常遇到的情况, 特别是直接对没有储气设备用户供气的计量更是如此。我国天然气、煤气的大部分消耗是供给城市作民用燃气的,一般日负荷的变化都比较大,流量的量程变化也就较大。常用孔板流量计的量程比一般为3:1,对于大量程比的场合,一般采用以下三种方法解决。(1)将大流量分段多路并联组合进行测量.在流量量程变化较大的场合,往往采用不同管径的计算管道并联组合,通过计量管路的组合切换来适应流量的变化;这是目前较为常用的方法。(2)更换孔板片改变值进行测量.在不改变标准孔板节流装置和差压计的情况下,通过更换不同开孔直径的孔板,改变孔径比的方法来实现流量测量。适用于较长时间的季节性流量较大幅度改变或供气量的突然变化致使差压计超出规定使用范围的情况。(3)用一台孔板流量计并联不同量程差压计进行测量.采用同一台孔板流量计的一次装置,并联两台或两台以上不同量程的差压计进行切换测量。1.孔板流量计前后的直管段必须是直的,不得有肉眼可见的弯曲。2.安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。3.为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形,所以①直管段必须是圆的,而且对节流件前2D范围,其圆度要求其甚为严格,并且有一定的圆度指标。具体衡量方法：A.孔板流量计前OD,D/2,D,2D4 个垂直管截面上,以大至相等的角距离至少分别测量4个管道内径单测值,取平均值D.任意内径单测量值与平均值之差不得超过±0.3%B.在节流件后,在OD和2D位置用上述方法测得8个内径单测值,任意单测值与D比较,其最大偏差不得超过±2%②节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关,见表1(β=d/D,d为孔板开孔直径,D 为管道内径)。4.孔板流量计上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7(不论实际β值是多少)取表一所列数值的1/25.孔板流量计上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D).若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合表1上规定的最小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。1.环境条件  电磁流量计安装分为两种:一体式和分体式。(1)现场和环境较好的条件下，一般选用一体式，即传感器和转换器组装成一体。(2)分体式电磁流量计即传感器和转换器分开装于不同地点，一般出现以下情况时选用分体式:①环境温度或流量计转换器表面受辐射温度超过60℃;②管道振动较大的场合:③对传感器的铝壳严重腐蚀的场合:④现场湿度较大或有腐蚀性气体的场合:⑤流量计装在高空或不方便调试的场合。2.防爆及防护等级  根据环境要求，选择本安、隔爆型电磁流量计或普通型，并且满足一定的防护等级，按规范进行安装，提高仪表的安全性。3.电极材料  导电介质在电磁流量计管内通过时，在外加磁场的作用下产生感应电势，电极的作用就是把产生的电动势引出来,然后放大、输出标准信号。电极直接跟介质接触，因此，应根据介质的化学性质，选择合适的电极，以免出现腐蚀。常用的电极材质有钽、钛、316L、HC、铂铱合金、碳化钨等。4.接地环或接液环  电磁流量计的输出信号比较小，一般只有2.5~8mV,小流量时信号可能低至几微伏，外界稍有干扰就会影响测量精度。因此，仪表外壳、测量管、介质、仪表屏蔽线等要做好等电位连接，并进行可靠、单独接地。与介质连接的金属部.分，就叫接地环或接液环。接地环的材料选择--般考虑经济性和耐腐蚀性，对于大口径的金属管道上的电磁流量计，为了节约成本，可以不设接地环，将流量计的法兰和管道连起来然后再接地;如果电磁流量计用在小口径的管道上或用在非金属管道上，必须设置接地环。5.内衬材料  内衬主要作用是绝缘，预防电极短路，同时保护测量管不受介质腐蚀。常用的内衬材料包括:聚氨酯橡胶、PFA、天然软橡胶、EPDM橡胶，选择时应根据介质温度、腐蚀性、是否含有固体颗粒、耐磨性能等情况，选择合适的内衬，延.长仪表使用寿命。6.供电电源  一般厂家的电磁流量计采用四线制接线，信号线与电源线分开，可以采用交流220V电源供电，也可以采用直流24V电源供电。原则上采用直流24V安全电源供电，特别是在易燃易爆的环境。在实际应用时，对于孔板流量计如果使用不当,会造成很大的测量误差，有时可达到20%左右。在流量计的使用中，如何减少其测量误差，必须考虑流量的测量原理和结构形式，注意使用条件和测量对象的物理性质是否与所选用的流量计性能相适应。下面就其测量误差进行分析:1.流量计算方程描述流体是充满圆管的、充分发展的定常流。若流动状态真实性无法确定,如果仍按照原有的仪表常数推算流量，将与实际流量存在误差。2.天然气以甲烷为主加上乙烷和其他少量的轻烃，真实相对密度小于或等于0.75。由于被测介质实际特性的不确定因素，以及实际物性变化影响仪表正常工作等对流量测量的不确定度产生影响。3.孔板的结构设计、加工、装配、安装、检验和使用必须符合标准规定的全部技术要求。由于各个装置自身及环境条件因素引起的不确定因素。3.1.孔板安装不正确　　管道水平安装，如果孔板开孔中心与管道中心线不同心;如果在安装过程中存在引压管堵塞及垫片等凸出物，则会造成孔板前后压差测量不准确，从而造成测量误差。3.2.孔板入口边缘被磨损　　在使用中，由于流体的磨蚀作用，使孔板的入口边缘变钝，被磨成圆形入口边缘。结果是在相同的流量下，孔口收缩系数变大，造成差压发生变化，造成测量误差。3.3.孔板表面的结垢　　长期使用时，孔板流量计表面结垢，使孔板的流通面积变小，从而造成差压增大，使流量计测量值大于实际值，影响计量精度。4.差压变送器零点漂移和量程设置不当　　由于时间较长，变送器的零点会发生漂移，这时差压变送器的输人和输出信号发生变化。若不及时调整，会造成实测流量值偏低或偏高。德国VSEVHM02-3流量计公司超声波液位计基本要求　　超声波液位计换能器发射脉冲超声波时，都有一定的发射开角。从换能器下沿到被测介质表面之间，由发射是超声波波束所辐射的区域内，尽可能有障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。如果有障碍物干扰情况下，安装时需要进行"虚假回波存储"。另外须注意超声波波束不得与加料料流相交。　　安装仪表时还要注意：最高料位不得进入测量盲区；仪表距罐壁必须保持一定的距离；仪表的安装尽可能使换能器的发射方向与液面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表必须接地。测量的基准是探头的下边沿。1、盲区 2、空仓（最大测量距离） 3、 最大量程 4、测量范围注：使用超声波物位计时，务必保证最高料位不能进入测量盲区。安装位置　　在安装超声波物位计的时候，注意仪表和容器壁至少保持200mm的距离。1、基准面2、容器中央或对称轴　　对于锥形容器，且为平面罐顶，仪表的最佳安装位置是容器顶部中央，这样可以保证测量到容器底部。常见安装位置的正误1、错误：换能器应与被测介质表面垂直。2、错误：仪表被安装在拱形或圆形罐顶，会造成多次反射回波，在安装时应尽可能避免安装在容器中央。3、正确1、错误：不要将仪表安装于入料料流的上方，以保证测量的是介质表面而不是入料料流。2、正确 注意：室外安装时应采取遮阳、防雨措施。搅拌　　当罐中有搅拌时，超声波液位计安装尽量远离搅拌器。安装后要在搅拌状态下进行"虚假回波存储"，以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪，则应使用导波管安装方式。泡沫　　由于入料、搅拌或容器内其他过程处理，会在某些液体介质表面形成泡沫，衰减发射信号。如果泡沫造成测量误差，应将传感器安装在导波管内，或使用雷达液位计。导波雷达液位计的测量不受泡沫的影响，是这种应用的最佳选择。气流　　如果容器内有很强的气流，例如：室外安装，而且风很大，或容器内有空气涡流，您应该将传感器安装在导波管内，或使用雷达液位计或导波雷达液位计。超声波流量计根据声道布置形式可以分为单声道超声波流量计和多声道超声波流量计。单声道超声波流量计在测量管道上只安装一对超声波换能器,多声道超声波流量计则在测量管道上安装多对超声波换能器,包含多个独立的超声波传播路径。多声道超声波流量计对于流场的适应能力更强,可以提高流量计的测量精度；然而单声道超声波流量计在小管径场合应用更为广泛,而且通过反射镜的应用单声道超声波流量计的声道布置形式越来越复杂,测量精度也随之提高。根据声道的传播方式,常用的单声道超声波流量计主要有Z型流量计,U型流量计,V型流量计,N型流量计和三角型流量计,不同传播类型的单声道超声波流量计声道示意图如图4-1所示,其中红色虚线表示声波传播路径。　　多声道超声波流量计采用数值积分的方法提高流量修正系数的精度,可以解决单声道超声波流量计测量不确定度误差大的问题。多声道超声波流量计通常采用Gauss积分方法计算式(2-7)中各声道位置ri/R和相应的权重系数wi。在相同采样点数、节数自由的情况下,Gauss 型数值积分方法相对于辛普森公式和梯形公式等插值型积分方法计算精度更高。对于圆形测量管道的超声波流量计中声道位置和相应权重系数的计算一般采用Gauss-Jacobi积分方法。按照 Gauss-Jacobi 积分方法的零点确定各声道高度,按积分方法中的权重系数计算声道权重系数。　　实际中各声道上速度分布与理想的代数多项式表示的流速分布差异很大,特别是无法体现管壁处流速为零的特性,导致流量的积分结果偏高,影响流量计的测量精度。为了使计算结果更加接近于圆形管道内液体充分发展的真实值,提出了采用最佳圆截面算法（OWICS）计算声道位置ri/R和权重系数wi的方法,最佳圆截面算法其实是基于正交多项式的 Gauss 积分方法。Gauss-Jacobi和OWICS积分方法计算各声道位置和权重系数如表4-1所示.三聚磷酸钠(俗称五钠)的生产过程中有一个中和过程，在该过程中磷酸和纯碱按一定比例混合、反应后被制成可用来进一步生产五钠的中和液。在这样一一个过程中为使产品质量得到有效控制就需要对加入中和罐的磷酸量根据分析结果进行精确的批量控制。存在的问题和解决方案   图1中流量计自1983年装置投产后就一直使用，到1997年已是残破不堪，常因其故障使装置的生产遭受影响。在这种情况下如何来解决好这个问题就很自然地纳入了我们的工作日程。我们首先想到的是想按原型号进行更新，但经市场询价后我们发现这种老式的仪表现在的售价实在太昂贵，竟达十一万多人民币一台，很不合算。经研究后，我们认为智能式电磁流量计能担此任(当时集批处理功能于一身的流量计还不多),其完善的功能和一体式结构既能够通过表头上的三个红外触摸键使将来的操作完全和老仪表一样在现场完成，也可利用这种仪表本身具有的HART通信功能和RS485接口方便地使用HART通讯器或其它智能终端实现远程操作。该方案投资仅为三万元人民币左右(不计远程终端，暂未用)。图1为控制系统图 2仪表选型和系统设计 (1)根据工艺的酸流量情况我们选用了口径为DN50的电磁流量计，针对磷酸的特殊腐蚀特性确定了聚四氟乙烯(PIFE衬里和钽电极，电源为24VDC(因电磁阀也用该电源)。 (2)调节阀延用原旧阀。 (3)增加一个直流24V2.SW的二位三通电磁阀，用来控制调节阀的气源(该气源在旧系统中直接受控于流量计)。. (4)因所选流量计本身的触点输出容量最大仅为0.1A24W故增加一-个触点容量为0.5A24V激励电压为24VDC的中间继电器(该继电器直接固定在流量计自身的接线盒内)用以可靠驱动电磁阀。系统构成示意图见图2。1.涡轮流量计的始动流量值qvmin很大程度上取决于轴和叶轮前后轴承间的机械摩擦阻力矩7b,而它是由轴承与轴的微小间隙内流体与固体壁面的粘性摩擦引起的,且内部流体可认为始终处于层流状态。Tb越小,qvmin也越小,因此为了使涡轮流量传感器在小流量测量范围内能够体现良好测量性能,最重要的是要减少轴和轴承之间的机械摩擦。2.流体介质密度ρ与qvmin值成反比,ρ越大,则qvmin越小。液体密度受温度影响不大,相比之下温度的变化会较大程度改变气体密度,所以测量气体时要留意温度因素,以防引起传感器特性曲线的变化。3.同样条件下,叶片安装角β越大,则qvmin越小。　　当被测流体流量大于qvmin后,流量继续增加会使叶轮旋转角速度加快,此时流体因素阻力矩与机械摩擦阻力矩相比占据主要地位,故可认为Tb=0。由于流体流动状态不尽相同,而涡轮流量计传感器实际的特性曲线受流体流动状态影响.应用中存在的问题有: 1)气体涡轮流量计要求被测介质清洁。人工煤气如净化不好，存有煤焦油和萘等,会严重影响计量的精度。致使此表在冬季只运行半个月就出现故障而不记数,拆开以后，发现轴承弹簧圈严重腐蚀。 (2)断电造成气量丢失。 解决问题的对策: 1）合理地制定保养计划:根据腐蚀情沉而定，冬季半个月,其他季节可稍长一些(1~2个月)。另外,传感器在工作中,叶轮的速度很高,即使在润滑良好时,仍有磨损产生,在使用一段时间后,应换轴承并重新标定。2)加装油过滤器(见图1)。其工作原理:当气体进入罐体后经挡板进入净化用油中，人工煤气中的煤焦油灰尘萘硫化物等杂质溶于油中，从油中返上的气体经不锈钢过滤器后进入流量计。加装油过滤器后计量表不但运行稳定，而且保持精度。1997年在装有涡轮流量计的600余户的调压站,安装一台油过滤器2台德莱塞表,经过近5个月的对比实验,效果良好，仪表运行稳定，没有发生过任何 故障。该表与德莱塞表进行对比,总误差在1%内,能够满足调压站的要求。 3)对巡视人员加强计量知识的培训,对每天的数据进行运行分析。 4)气体涡轮流量计中的锂电池一般可连续使用一年,但要保证计量表稳定运行,不能等到电池没电再换。智能电磁流量计与其他传统模拟或非智能电磁流量计有非常大的区别，尤其在测量精度可靠性、稳定性、可以修改流量计量程、使用功能和使用寿命等方面。电磁流量计设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便。　　智能电磁流量计适用测量封闭管道中导电液体和浆液的体积流量，如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆、糖浆及食品方面的液体等。　　智能电磁流量计是由传感器与转换器两个部分组成，对于一体式智能电磁流量计选型方法，与工况三要素离不开，从测量的介质，测量的温度压力，测量的流量范围三个方面说起。1、什么是介质　　　介质就是智能电磁流量计所要测量的流体，在管道中流动的物体，称之为介质。介质又可分多种，在管道中，所有的介质都要清楚地了解，这样才可以选择适应现场工况的智能电磁流量计。2、温度压力是什么　　　　温度压力是指管道中的温度及管道中的压力，压力等级的大小与温度的大小，会直接影响到智能电磁流量计的选型，因此选型时，一定要确认管道中的压力与温度范围。3、量程是什么　　　　量程是指智能电磁流量计的测量范围可以满足现场的要求，这个数据是比较重要的，量程太大或太小，都对一体式智能电磁流量计有直接的影响，甚至无法使用。
