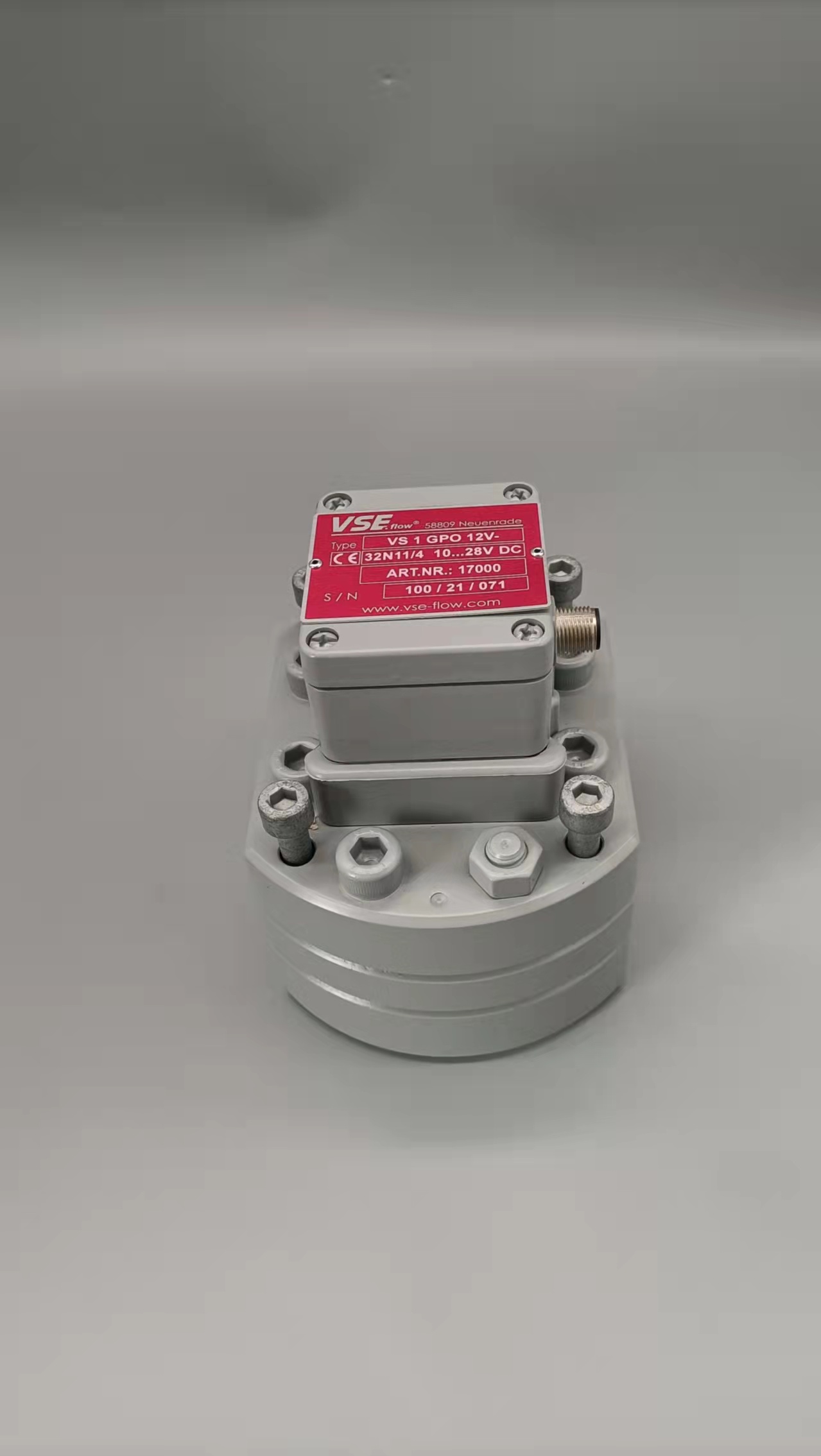

德国VSEVHM01-1流量计选型样册同时我们还经营：电磁流量计传感器的接地　　为了使电磁流量计可靠的工作,提高测量精度,不受外界寄生电势的干扰,传感器应有良好的单独接地线,接地电阻＜10Ω.在连接传感器的管道内若涂有绝缘层或是非金属管道时,传感器两侧还应加装接地环.a、在金属管道上的接地方式：金属管道内避没有绝缘层,按下图接地.b、 在塑料管道上或有绝缘层、油漆管道上的接地方式：电磁流量计传感器上的两端面应加装接地环,使管内流动的被测介质与大地短接,具有零电位.否则,电磁流量计无法正常工作.任何一类计量仪表都具有其特殊性,旋进旋涡流量计也不例外.为了让该种仪表能够更好地服务于流量计量工作,来自于生产现场的实践经验表明,以下几个方面的注意事项就应当引起有关管理及使用部门的足够重视。1.重视仪表选型　　在已经选定了仪表种类(比如旋进旋涡流量计的情况下,紧接着就是对仪表规格及其配套元件的选择,这一工作看似简单,实则至关重要.一句话,选好才能用好.为此,在选型过程中应把握住两条基本原则,即:一要保证使用精度,二要保证生产安全.要做到这一点,就必须抓实三个选型参数,即近期和远期的最大,最小及常用瞬时流量(主要用于选定仪表的大小规格),被测介质的设计压力(主要用于选定仪表的公称压力等级),工作压力(主要用于选定仪表压力传感器的压力等级)。2.进行用前标校　　一方面,考虑到目前对这类仪表的现场检定还存在这样那样的困难.另外,如果购置的意图又是准备将该种仪表运用于比较重要的计量场合,比如大流量的贸易计量或计量纠纷比较突出的测量点,并且运用现场也不具备流量在线标校条件,那么在这种情况下,仅凭购买时由生产厂家提供的一纸出厂合格证明就轻易判定该表全部性能合格,那就有些为时过早.因此,为了确保仪表在今后的工作过程中其测量结果的可靠与准确,就有必要在正式安装前将其送往具有这方面检定能力及资质的部门进行一次全流量范围内的系统检定。3.搞好工艺安装　　虽然该种仪表对工艺安装及使用环境没有太多的特殊要求,但任何一类流量测量仪表都有这样一种共性,即尽可能避免振动及高温高热环境,远离流态干扰元件(如压缩机,分离器,调压阀、大小头及汇管,弯头等),保持仪表前后直管段同心及内壁光滑平直,保证被测介质为洁净的单相流体等等。4.加强后期管理　　该种仪表虽然具有多种自动处置功能和微功耗的特点,但投运之后仍需加强管理。比如,为了保证仪表长期工作的准确性,可靠性(避免意外停运和数据丢失),就应定期：进行系统标校(每1~2年),抄录表头数据(每天或每周),更换介质参数(每月或每季)以及不定期查看电池状况,检查仪表系数及铅封等。3.注意内部维护　　如果由于气质脏污或其它原因需要对仪表的测量腔体及其构件进行定期检查或清洗,那么有一点则必须特别注意:对于同规格的旋进旋涡流量计,其旋涡发生体,导流体等核心组件不能互换,否则,须重新标定仪表计量系数并对其配带的温度及压力传感器进行系统校正。电磁流量计传感器两电极、被测液体、放大器内阻构成一个闭合回路如下图2．9，这相当与一个一匝的变压器次级绕组，励磁线圈相当与初级线圈，闭合回路相当与次级线圈。由于闭合回路不可能完全平行与磁场，总有部分磁力线穿过，这样即使流速为零，也会产生感应电压，这就是“变压器效应"。根据楞次定律得到干扰电动势：可见ew与励磁频率相关，与被测液体流量无关。干扰信号比电磁流量计流量信号相位要滞后90°，所以把干扰电动势称为正交干扰，由于正交干扰是磁感应强度B对时间t的微分，它又叫做微分干扰。如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。德国VSEVHM01-1流量计选型样册一.和其它流量计一样, 虽然电磁流量计它的测量范围比是30:1, 比涡街流量计和差压式流量计都要高, 但也是有限制的,许多客户定表时,常常把它和水表相比较,以为可以测量很低的流速,一般情况下,它只能测0.1m/s.低于此流速电磁流量计就很难正确测量.所以定货初期对流量范围比要搞清楚.定货时不能按原先管道口径来定货,最好按你实际流量来定仪表口径。二.和其它流量计一样,电磁流量计对安装前后直管道也有要求,只不过比其它类流量计要求更低,但最关健一点要满足：就是满管, 再满管.不满管的情况下容易引起流量计乱跳：三.和其它流量计一样,电磁流量计也有防护等级,一般一体式的防护等级为IP65,分体式的为IP68(针对传感器而言), 如果客户对仪表安装环境有要求,安装地点在地下阴井或其它一些潮湿的地方,建议客户选用分体式的.以免选错对仪表造成损害。四.电磁流量计可以测腐蚀性液体,但定货初期客户要正确提供其它测量介质属性,以免选型时对电极选型上的错误,导致传感器在后期使用过程中报废,给客户带来不便和经济上的损失。五.电磁流量计虽说可靠性比较好,一般情况下不会损坏,但由于其原理决定,传感器电极表面一直和液体接触,时间久了,电极表面比较容易受污染。所以电磁流量计一般情况下,客户有条件拆的情况下,建议一年到一年半之间拆出来清洗一次电极以保证流量计整机的测量精度。任何仪器仪表都是需要“保养”的,电磁流量计也不例外。六.在主管线是垂直管线时,一般情况下,要求水流是自下而上,尽量不要自上而下。后者容易引起流量波动比较大。安装除了满管以外,这点也是很重要的,其次就是前后直管道的距离了。  高流速时,电磁流量计中的流体为湍流,且雷诺数越大，流体小尺寸结构越小。但流体整体向前的流速不会因为湍流而减小,这样的情况下可知电磁流量计流体中的非导电物体的尺寸更小。当含水率不变,非导电物体物质半径变小后对电磁流量计的整体流速分布不变、对流量计的磁场分布影响较小。根据式(1)可知，电磁流量计中非导电物质的半径大小对流量计的权重函数是有影响的。  当电磁流量计中心横截面内含有M(M=0,1,2.,-.)个油泡时传感器的权重函数分布情况,本文算例设定M=3权重函数分布情况计算方式。图1为电磁流量计传感器截面内存在3个球形油泡时的结构模型图。其中,x轴与y轴与图1描述--致,图1中只显示了测量区域部分,测量区域流体中存在3个油泡。y正半轴、负半轴与管壁的交点是流量计的电极位置。  图1中3个油泡相互不重叠,此时传感器内部感应电势仍满足Laplace方程。为了对该问题进行求解,需建立2种坐标系,一种是以传感器中心为原点建立的二维直角坐标系(x,y),另一种是以各个油泡中心为原点建立的M个二维极坐标系(ri,θi)。首先在二维直角坐标系下对该问题进行求解(本例M=3),求解感应电势方程时需借用一个辅助的格林函数G,G满足Laplace方程且边界条件  式中,R为电磁流量计半径的长度值;მG/an为电势在半径方向上的导数;δ(θ)为电势G在流量计管壁处所满足的条件,其值仅在电极表面处不为0。当流体中存在油泡时,G表达式为   式中,R为测量管的半径;x与y分别表示测量区域中的位置。  当电磁流量计流体中存在3个油泡时,G=G+G1+G2+G3图2显示了流量计流体截面中存在3个不重叠的油泡时,流量计截面内部权重函数wy分布图;从式(2)以及仿真图中可以发现油泡所在位置权重函数值是0。当然，存在多个油泡分布在不同位置流体中时权重函数分布情况也可以用上述方法计算。  仿真实验中,设定不同大小的非导电物质对电磁流量计权重函数进行仿真,如图3所示为不同大小非导电物质对电磁流量计权重函数的影响。图3中左边的分别为权重函数分布图，右边分别为权重函数等势图,其中R单位为cm。从图3中可见,当电磁流量计中的非导电物质半径越来越小，对电磁流量计的权重函数的影响就越小。  为了更清楚地揭示电磁流量计的权重函数与流量计中非导电物质半径之间的关系,定义c为非导电物质对流量计权重函数的影响的评价指标式中,Wxy为含有油泡等非导电物质时电磁流量计在测量区域坐标(x,y)的权重函数;Wxy0为电磁流量计不含非导电物质时测量区域坐标(x,y)的权重函数;A为权重函数区域(测量区域)。  图4为不同大小非导电物质对流量计权重函数的影响分析图。图4中横轴为非导电物质半径,纵轴为权重函数的影响因子c。从仿真结果可以看出流体中的非导电物质半径较小时,对电磁流量计的权重函数影响越小。在本例中，当流体中非导电物质小于0.02R时,对电磁流量计的权重函数分布几乎没有影响。1.流量测量　　现阶段，涡轮流量计对脉动流的直接测量还存在很大困难，但可通过误差方程分析、实验室试验和专业的脉动流量误差检测设备检测分析某一特定脉动流的测量误差。前两种方法基于脉动流的振幅和频率的可测量性，振幅和频率的测量可通过激光多普勒技术、热线风速仪法等。专业的脉动流量误差检测设备已有设备制造厂家在生产。1.1误差方程分析　　通过对机翼理论的研究，可列出涉及惯量、夹角、叶轮半径、角速度等参数的误差运动方程，通过编程可求得针对某一特定涡轮流量计的不同振幅和频率脉动流的测量误差。依据动量守恒定律，可列出包含流速、切线速度等参数的非线性微分方程，通过计算和分析可理论推导测量误差。1.2实验室试验　　现场实测脉动流的特性，采用已知标准体积压缩空气，在实验室模拟脉动流，将测量值与标准体积进行对比，分析测量误差。1.3误差检测设备检测　　上海某公司生产的一种燃气脉动流误差检测设备，可较精确地测得脉动误差值，但暂未在山西省广泛应用。在绝大多数燃气公司的实际运行管理过程中，脉动流的特性参数无法在日常运行监测数据中获取，因此，主要定性地说明脉动流对涡轮流量计计量偏差的影响。2.测量误差　　已有很多学者针对脉动流对计量的影响进行了研究。分析结果可知，由于叶轮受流体加速影响小，受流体减速影响大，计量始终存在正供销差。此外，正供销差取决于脉动流的振幅和频率，整体来说，如果脉动流频率大于叶轮角频率时正供销差值较大，脉动振幅增大时正供销差值也随之增大。3.脉动流对计量结果影响　　A分输站涡轮流量计距离上游最近的压缩站（往复式压缩机增压）不到7km，且该分输站工艺布置紧凑。据实地测量，流量计上游直管段长度约为6Dn（Dn为涡轮流量计口径，mm），下游直管段长度约为4Dn。此外，7km管道沿线地势高低不平，加之煤层气气质水含量较大，导致在低洼处极易形成积液，积液也会造成脉动流。　　2020年8—10月期间，下游公司发现正供销差持续增大时，对A分输站和B分输站的涡轮流量计进行了标定，但标定结果均为合格。随后下游公司在2020年11月5—7日对A至B分输站段管线进行了清管作业，共清出污水杂质约23t，清管完成后正供销差明显减小。清管前后实际供销差数据如表6所示。　　除此之外，通过日常对气体涡轮流量计的运行监测，供气瞬时流量每次显示数据都在变化，且在一定时间内在1个值上下频繁波动（波动幅度约为依20%）。综合上述情况，该输气管道存在脉动流的可能性很大。脉动流会造成正供销差影响，对下游接气单位不利，因此有必要对脉动流的影响进行修正。1.只要满足流量计的使用条件(包括.流体的流动特性.介质特性.操作过程及流量范围)与检定时相一致，便会得到与流量计检定精度等量的使用精度。这就要求流量计的使用与检定的流体的流动特性(流量计进口的速度分布)相同;流体的物理性质(密度等)也相同;检定过程相同，并且在流量计的检定流量范围内使用仪表常数，那么在对介质密度压力修正后。其使用精度便等同于其检定精度。2.若流量计的使用与检定条件满足上述相同性原则，并且流量计在检定流量范围内定点使用时(使用其检定流量下的仪表系数的平均值).则流量计的使用精度将会大大优于其检定精度。3.若流量计在检定该范围内实际使用时，可用特性方程。即依据检定中得到的各个流量下的平均仪表系数与流量Q的对应关系,借助最小二乘法原理，直线拟合得到K1=aq+b,用拟合后的K1代替仪表常数k,也可提高流量计的使用精度。1.涡街流量计的测量范围较大,一般10:1,但测量下限受许多因素限制:Re>10000是涡街流量计工作的最基本条件,除此以外,它还受旋涡能量的限制,介质流速较低,则旋涡的强度、旋转速度也低,难以引起传感元件产生响应信号,旋涡频率f也小,还会使信号处理发生困难。测量上限则受传感器的频率响应(如磁敏式一般不超过400Hz)和电路的频率限制,因此设计时一定要对流速范围进行计算、核算,根据流体的流速进行选择。使用现场环境条件复杂,选型时除注意环境温度、湿度、气氛等条件外,还要考虑电磁干扰。在强干扰如高压输电电站、大型整流所等场合,磁敏式、压电应力等仪表不能正常工作或不能准确测量。2.振动也是该类仪表的一大劲敌。因此在使用时注意避免机械振动,尤其是管道的横向振动(垂直于管道轴线又垂直旋涡发生体轴线的振动),这种影响在流量计结构设计上是无法抑制和消除的。由于涡街信号对流场影响同样敏感,故直管段长度不能保证稳定涡街所必要的流动条件时,是不宜选用的。即使是抗振性较强的电容式、超声波式,保证流体为充分发展的单向流,也是不可忽略的。3.介质温度对涡街流量计的使用性能也有很大的影响。如压力应力式涡街流量计不能长期使用在300℃状态下,因其绝缘阻抗会由常温下的10MΩ~100MΩ急降至1MΩ~10KΩ,输出信号也变小,导致测量特性恶化,对此宜选用磁敏式或电容式结构。在测量系统中,传感器与转换器宜采用分离安装方式,以免长期高温影响仪表可靠性和使用寿命。涡街流量计是一种比较新型的流量计,处于发展阶段,还不很成熟,如果选择不当,性能也不能很好发挥。只有经过合理选型、正确安装后,还需要在使用过程中认真定期维护,不断积累经验,提高对系统故障的预见性以及判断、处理问题的能力,从而达到令人满意的效果。电磁流量计是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。电磁流量计具有精度高、灵敏度高、稳定性好等优点，在供水企业中有着广泛的应用前景，特别是在大口径、安装环境好的工厂、居民区等场所，虽然智能电磁流量计的使用已经非常成熟。但是，仍有一些问题需要注意。一、信号传输问题：　　　　一体式智能电磁流量计在区域管网中运行时，可以为城市供水调度提供一定的决策信息。因此，用户对电磁流量信号的实时性和连续性提出了更高的要求。如果智能电磁流量计能完成仪器本身信号的自动转换和无线传输，减少数据采集的兼容或相互转换等困扰，那将为企业的使用提供便利，也将为仪表的推广应用增加更大的优势。二、电源问题：　　　目前电磁流量计不自带电源，造成了室外安装不方便，一旦断电，将造成用作结算水表的流量计数据缺失，这样对其断电时段缺失水量的计量与推算也就提出了新的问题。若电磁流量计能自带电源，就能从根本上解决这一问题，也将促进其在结算水表中的推广应用。三、防雷问题：　　　一体式智能电磁流量计在雷雨天气覆盖较广的地区防雷是个重要的工作。在严格做好接地、电源保护后，在空旷地区安装的电磁流量计被雷击的概率还是很高。所以简单有效的办法是提高流量计自身的防雷性能，如不能根本性解决，则应对其内部电路进行分离保护，这样即使雷击损坏，也能降低更换成本。德国VSEVHM01-1流量计选型样册电磁流量计有着广泛应用，但是电磁流量计在使用过程中有很多因素会影响电磁流量计的测量结果不准确。结合实践经验，本文将导致电磁流量计产生故障的原因概括为：管内液体未充满、液体中含有固相、因材质与被测介质不匹配而引发的故障、因人为因素造成的故障等。1.管内液体未充满　　管内液体未充满是导致电磁流量计产生误差的重要原因。导致管内液体未充满的原因有多种，比较常见的是背压不足或流量传感器安装位置不良，同时，管内液体未充满程度不同，其故障表现也有所不同，具体言之，若只有少量气体在水管管道中呈分层流或波状流，则故障现象表现为误差增加，即流量测量值与实际值不符；若流动状态呈现为气泡流或塞状流，除测量值与实际值不符外，还会因气相瞬间遮盖电表面而出现输出晃动等。因此，多种误差表现均指向管内液体未充满，在实践过程中，要正确辨别不同现象，理清其产生的实质原因。2.液体中含有固相　　液体中含有固相，即：液体中含有粉状、颗粒或纤维等固体，液体中一旦含有固相便会导致多种故障产生：浆液噪声；电极表面玷污；导电沉积层或绝缘沉积层覆盖电极或衬里；衬里被磨损或被沉积物覆盖，流通截面积缩小等。3.因材质与被测介质不匹配而引发的故障　　因材质与被测介质不匹配而引发故障的电磁流量计与介质接触的零部件有电与接地环，匹配失当除耐腐蚀问题外，主要是电表面效应。电磁流量计施工安装注意事项1)满管要求：　　测量液体时为保证测量精确,电磁流量计的管道必须充满液体.流体应该向上流动,当流体向下流动时,下流段的管道高于流量计.2)避免产生气泡：　　若为二相流(含气体和液体),则会影响测量精度.要使流体中不含气泡,阀门应该安装在流量计下游.3)电磁流量计不能测量混相流体、分层流体、有气泡的流体,否则测量无法精准.该项目为被测介质为上游企业污水,不存在这个问题.4)电磁流量计对直管段长度有明确要求(D为流量计内径).对于90°弯头、T行三通、异径管、全开阀门等流体阻力件,离电磁流量计的电极中轴线至少5D直管段；对于不同开度阀门(比如调节阀),则上游侧直管段长度需要10D；一般传感器下游的直管段只需要3D即可.5)电磁流量计测量不同介质的混合液体时,混合点与流量计的距离至少要大于30D.6)电磁流量计安装可以水平、垂直和倾斜安装在管道上,测量流体方向与流量计上标识方向一致.水平安装时,电磁流量计的电极必须水平,法兰面与工艺管道轴线相垂直,垂直度允许偏差1°.7)电磁流量计安装时应该避免负压的产生,因此电磁流量计传感器的测量管道必须充满液体,必须有一定的背压.电磁流量计不应该安装在泵的进口,而应该安装在泵的出口后面.8)电磁流量计如果必须倾斜安装时,必须安装在流体上升管道,在开口排放的管道安装时,必须安装在管道的较低处.如图：1-入口 2-溢流口 3-入口 4–清洗口 5-流量计 6-短管 7-出口 8-排污口 9-排污阀
