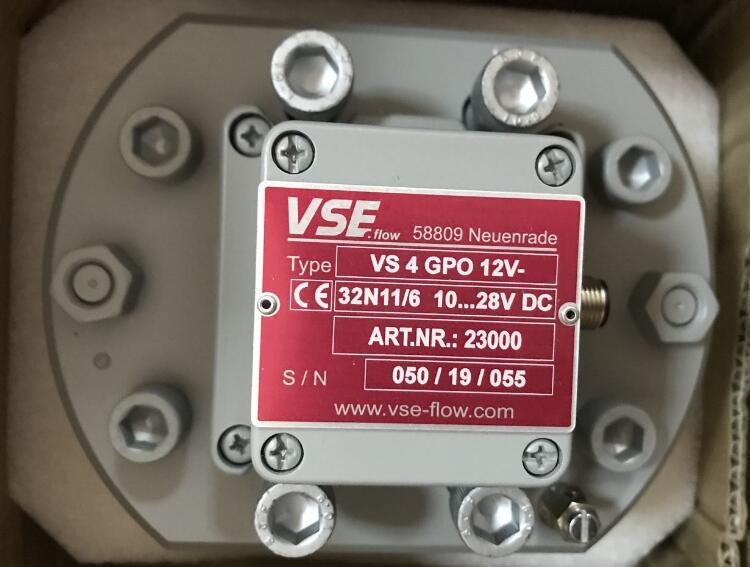

德国VSEAR100流量计工厂同时我们还经营：  热式气体质量流量计按结构可以分为热分布型和浸入型。热分布型热式流量计将传感元件放置于管道壁,传感元件经过加热温度高于流休温度，流体流经传感元件表面导致上下游温度发生变化,利用上下游温度差测量流体流量，一般用于微小流速气体流量的测量。   热分布型热式流最计的T.作原理如图1所示,传感元件由上游热电阻、加热器利下游热电阻组成,加热器位于管道中心，使得传感元件温度高于坏境温度，上游热电阻和下游热电阻对称分布于加热器的两侧。图1中曲线1所示为管道中没有流休流过时传感元件的温度分布线.相对于加热器的上下游热电阻温度是对称的。当有流体经过热式传感元件时,温度分布为曲线2,显然流体将上游部分的热量带给下游，导致上游温度比下游温度低，上下游热电阻的温度差△T反映了流体的流量,即△T=f(m)。当流体流速过大时，上下游热屯阴的温度差△7趋向于0,因此热分布型热式气体质量流量计用于测量低流速气休微小流量。气体质量流量qm可表示为 式中:Cp-一流体介质的定压比热容;A一热传导系数;K一一仪表系数。   浸入型热式流最计的工作原理如图2所示，一般将两个热电阻置于中大管道中心,可测量中高流速流体。热电阻通较小电流或不通电流，温度为T;另一热电阻经较大电流加热,其温度T高于气体温度。管道中有气流通过时，两者之间的温度差为△T=Tv-T0气体质量流量qm与加热电路功率P、温度差△T的关系式为   式中:E一系数与流体介质物性参数有关;D一与流体流动有关的常数。   如果保持加热电路功率P恒定，这种测量方法为恒功率法;如果保持温度差△T恒定，这种测量方法为恒温差法，两种方法有各自的优缺点，使用时据具体环境和需要而定。目前较普遍的是采用恒温差法,由于需要不同的应用领域,恒温差法已不适用于某些场.合的测量，因此恒功率法应用领域越来越广泛。恒温差法的基本原理是流体流过加热的热电阻表面使得热电阻表面的温度降低，热电阻的阻值变小。反馈电路自动进行处理,通过热电阻的加热电流变大从而使得热电阻温度升高,即可使得热电阻与流体温度差恒定。通过测量传感电路的输出电流或输出电压便可获得流量值。恒功率法的基本原理是加热功率为恒定值,管道内没有流体流过时温度差△7最大,当流体流过热电阻表面时热电阻与流体温度差变小,通过测量△T便可得到流体流量。1、复核电磁流量计转换器设定值和检查零点、满度值　　检合流程图第1项。首先检查相配套传感器和转换器的编号是否对号。当代大部分电磁流量计在制造厂实流校准后在传感器*（或／和随表附《使用说明书》，标明校准的仪表常数，并在所配套的转换器内设定好。因此新安装内仪表调试前首先要复核仪表常数，或者传感器编号和转换器编号是否配对。因为这类失配的事件经常发生，还需复核口径、量程和计量单位等设定值。用模拟信号器）通常要按所用电磁流量计型号向制造厂订购）检查转换器零点和量程。2、查管道充液状况和含有气泡　　检任流程图第2项。本类故障主要是管网工程设计不良或相关设备不完善所引起的，可参阅第9页第四节中"2、管道未充满液体或液体小有含有气泡"一节。如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。1)电磁流量计传感器内流体的流动方向必须与传感器上流动方向一致;2)必须保证电磁流量计传感器测量管内在所有时间始终充满被测流体，电磁流量计传感器不能在不满管和有可能出现空管情况下工作;3)电磁流量计传感器应选取管内流体脉动较小的位置作为测量点。一般情况下，离泵、阀门等较远的地方，仪表指示比较平稳，波动较少;4)测量双相流体时，应选择不易引起相分离的地方;5)对于聚四氟乙烯衬里的传感器，应避免安装在负压管道和有可能产生瞬间负压的地方;6)要避免容易产生液体电导率不均匀的场所，如添加液的电导率与基液不同，加液点最好设在传感器下游。　　根据经典理论，电磁流量计传感器测量管内流速分布为轴对称时，电磁流量计的测量准确度不受流速分布的影响。德国VSEAR100流量计工厂1.为了保证电磁流量计测量管内充满被测介质,变送器最好垂直安装,流向自下而上.尤其是对于液固两相流,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面。变送器两端应装阀门和旁路。2.电磁流量计信号比较弱,满量程时只有2.5～8mV,且流量很小时,只有几微伏,外界稍有干扰就会影响到测量精度。因此,流量计的外壳、屏蔽线、测量导管都要接地。并要单独设置接地点,决不能连接在电机、电器等公用地线或上、下管道上。3.为了避免干扰信号,安装地点要远离一切磁源(如电机、变压器等),不能有震动。变送器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号线越短越好,长度一般不得超过30m。转换器应尽量接近变送器c4.为了避免流速分布对流速的影响,产生测量误差。流量调节阀应设置在变送器下游. 因此,在电磁流量计前必须有5～10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。1.计量原理　　流体通过涡轮流量计时，流速被转换为涡轮的转速，转速再被转换成与流量成正比的电信号，最后在计数器上进行显示和累计。目前，绝大多数涡轮流量计都为一体化智能流量计，除上述机械计量部分外，还包括1台体积计算仪，依据实测工况流量、取压口实测压力、测温口实测温度及内部设定的一些固定参数进行计算，将工况体积转换为可贸易交接的天然气体积，其原理如图1所示。2换算原理2.1工作条件下的体积流量计算实用公式工作条件下的体积流量计算实用公式如式(1)所示：式(1)中，qf为工作条件下的体积流量，m3/s；f为输出工作频率，Hz，由频率计采集；k为系数，m-³，可按流量计铭牌给定值。2.2标准参比条件下的体积流量换算实用公式标准参比条件下的体积流量换算实用公式如式(2)所示：式(2)中，qn为标准参比条件下的体积流量，m3/s；pf为工作条件下的绝对静压力，MPa；pn为标准参比条件下的绝对静压力，MPa；Tn为标准参比条件下的热力学温度，K；Tf为工作条件下的气体绝对温度，K；Zn为标准参比条件下的气体压缩因子；Zf为工作条件下的气体压缩因子。　　工作条件下的压力和温度的准确度取决于测量仪表。标准参比条件下的绝对静压力为101.325kPa，热力学温度为293.15K。输出工作频率由频率计采集得到。在不考虑涡轮流量计测量误差的基础上，研究范围可进一步缩小，可主要从天然气组分对计量的影响和脉动流对计量的影响两方面进行研究。  电磁流量计供电电压问题是最主要的问题，也是此次仪表更换的最大困难。电磁流量计A是DC24V供电回路，两线制;电磁流量计B是AC220V供电,四线制。将B表安装在现场就意味现场要接一条AC220V的供电线，电缆设计之初肯定留有一定的余量(参照SH30822019石油化工仪表供电设计规范余量要求)。但是AC220V供电设备在现场并不是很多,想找到一根备用的AC220V电源线或许不是那么容易。   经现场核实电磁流量计A的安装位置附近并没有AC220V供电设备，距离太远的设备如果现场重新配管施工AC220V电缆线路,因涉及动火作业或者挖掘作业,在投用装置里面有很大的风险，而且工期太久。所以AC220V电源通过备用电缆的想法走不通。进一步现场核查发现，电磁流量计A非直拉电缆，中间有接线箱，接线箱内有多部仪表通过一根16P本安电缆接至中控室，该16P本安电缆有6P备用线,其余10P电缆所接仪表为电磁流量计A和3台液位开关、6台阀位回讯。现考虑通过这根16P的电缆中的1P走AC220V电源。接线箱到仪表端重新敷设一根临时电源线约15m,16P电缆到现场机柜间,将AC220V的1P备用线从端子柜通过一对端子排重新引出，加接电源线接至电源柜。该方案可行性分析如下: 1)16P本安电缆中液位开关信号、阀位回讯信号都是通断的开关信号,抗干扰能力强。电磁流量计B最大功率为75W,电流不大,且AC220V的电压波形好，比较稳定,对DC24V负载造成串扰的影响考虑可以接受。 2)AC220V电源信号走原本安电缆路径.是不符合规范的。综合客观实际要求，只能最大限度地满足规范又要考虑现实情况。根据HG-T20512-2014仪表配管配线设计规范中7.1.3(见表3)和7.1.5(见表4)要求,可以知道仪表信号电缆与电力电缆平行敷设最小间距都是50mm。此处是该次故障处理没办法克服只能容缺的地方。 3)机柜间电缆布线,因是在投用盘柜施工，同一柜子仪表在线的同时进行布线接线，施工安全尤为重要。考虑采取充足准备，提前加工,尽量减少盘柜内动作，由有经验的接线员接线,禁止携带对讲机进入机柜间等措施。确保机柜间电缆布线接线安全。 综合分析，该方案的可行性可以接受。测量沼气的流量计如何选型:注意连接方式；注意结构类型；注意显示方法；注意信号输出方式；注意防爆形式。流量计连接方式：法兰卡装式（表体不带法兰）或法兰连接式（表体本身带法兰）。一般建议选用法兰卡装式，因为其结构紧凑，价格低，而且供货周期短。流量计结构类型：一体型结构和分体型结构。一般采用一体型结构，只有在特殊场合下采用分体型结构（如：介质温度高时、环境温度或湿度高时、带现场显示为读数方便时）。流量计显示方法：无现场显示、带现场显示和只带现场显示。现场显示是指在表头上装有液晶显示电路，可显示累积流量、瞬时流量等参数。流量计信号输出方式： 脉冲信号输出和4～20mA标准电流信号输出。一般情况下建议采用脉冲信号输出，因为脉冲信号直接与旋涡脱落频率相对应，不需转换，具有最高的累计精度；同时，脉冲信号传输效果较好。标准电流信号输出一般用于与终端或控制系统组成流量测量系统。流量计防爆形式：非防爆型和本安防爆型。如果被测介质是易燃易爆物质或测量环境存在易燃易爆物质，应选用防爆型。德国VSEAR100流量计工厂超声波流量计目前通常采用三种安装方式:W型，V型，Z型。根据不同的管径和流体特性来选择安装方式，通常W型适用于小管径(25～75mm)，V型适用于中管径(25～250mm)，Z型适用于大管径(250mm以上)，总之，为了提高测量的准确性和灵敏度，选择合适的安装方式，使得测量信号(即差值)与二次仪表相匹配。　　为了保证仪表的测量准确度，应选择满足一定条件的场所定位:通常选择上游10D、下游5D以上直管段;上游30D内不能装泵、阀等扰动设备。1、零流量的检查　　当管道液体静止，而且周围无强磁场干扰、无强烈震动的情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。同时零点也可通过菜单进行调整。2、仪表面板键盘操作　　启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、最小速度、最大速度等。只有所有参数输入正确，仪表方可正确显示实际流量值3、流量计的定期校验　　为了保证超声波流量计的准确度，我们进行定期的校验，通常我们采用更高精度的便携式流量计进行直接对比，利用所测数据进行计算:误差=(测量值-标准值)/标准值，利用计算的相对误差，修正系数，使得测量误差满足±2%的误差，即可满足计量要求。该操作简单方便，可有效提高计量的准确度。1、插入式涡街流量计可测量蒸汽,气体,液体的体积流量和质量流量；2、无机械运动部件,测量精度高,结构紧凑维护方便；3、压力损失小,量程范围宽；范围度达1:25；4、采用消扰电路和抗振传感头；5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；6、可测介质温度达+250℃。7、可实现不断流拆装传感器，可实现放大器与传感器分离(分离距离15m)；8、SSP自适应频谱波技术 小漩涡采集 模块化设计 保证产品的高可靠性和一致性9、插入式涡街流量计内置完善的抗干扰 多级保护电路 有效消除振动干扰 温度压力检测及补偿单元10、兼有二线电流和三线脉冲输出功能 具备HART功能 可远程参数设置和调试涡轮流量计利用置于流体中的叶轮的旋转角速度与流体流速成比例的关系，通过测量叶轮的转速来反映通过管道的流体体积流量大小，是流量仪表中比较成熟的高准确度仪表之一。　　流量计内有经过精密加工的叶片，它与一套减速齿轮和轴承一起构成测量组件，支撑涡轮的两个不锈钢自润滑轴承，保证该组件有较长的使用寿命。流量计亦可选用外部润滑油泵润滑轴承，但注意不能过量。　　流量计露天安装，由于流量计大部分是电子显示，表头内有电路板，长期露天放置，容易造成电路板损坏受潮，液晶屏不显示，或者烧坏电路板。建议安装计量仪表防护装置。　　涡轮流量计在安装过程中，不能敲打表具。流量计受硬力冲击，导致表具损坏。安装流量计前，一定要吹扫，吹扫过程中一定不能带着表具，管道中的焊渣容易打坏涡轮流量计的叶轮，造成表具不计量或者计量不准确。　　为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。　　涡轮流量计在使用前一定要加润滑油，但是不能加多，在燃气气质并不是太干净的环境中，润滑油过多容易使气质中的杂质粘附在卡箍式涡轮流量计的叶轮上，从而造成计量不准确，时间长了，容易磨损表具。孔板流量计的主要部件高级孔板阀(采用高级型阀式孔板节流装置),主要用于差压式流量计的信号的产生和传输,可实现在线更换孔板,不影响输送介质,无附加管路;装置内有孔板安装定位机构,标定准确度等级为0.5级;该装置设有上、下两个密封腔,以及滑阀部件,无旁设附加管线,装置上、下腔间的密封件采用全硬密封结构，阀板和阀座采用22Cr堆焊硬质合金,设有注入密封脂辅助结构,可以防止阀座、阀板密封面上污物的沉淀;采用法兰取压标准孔板作为流量检测元件。　　孔板流量测量系统一般由节流装置(标准孔板)、差压变送器及数据处理器(开方积算器或计算机)组成。孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,它可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定。
