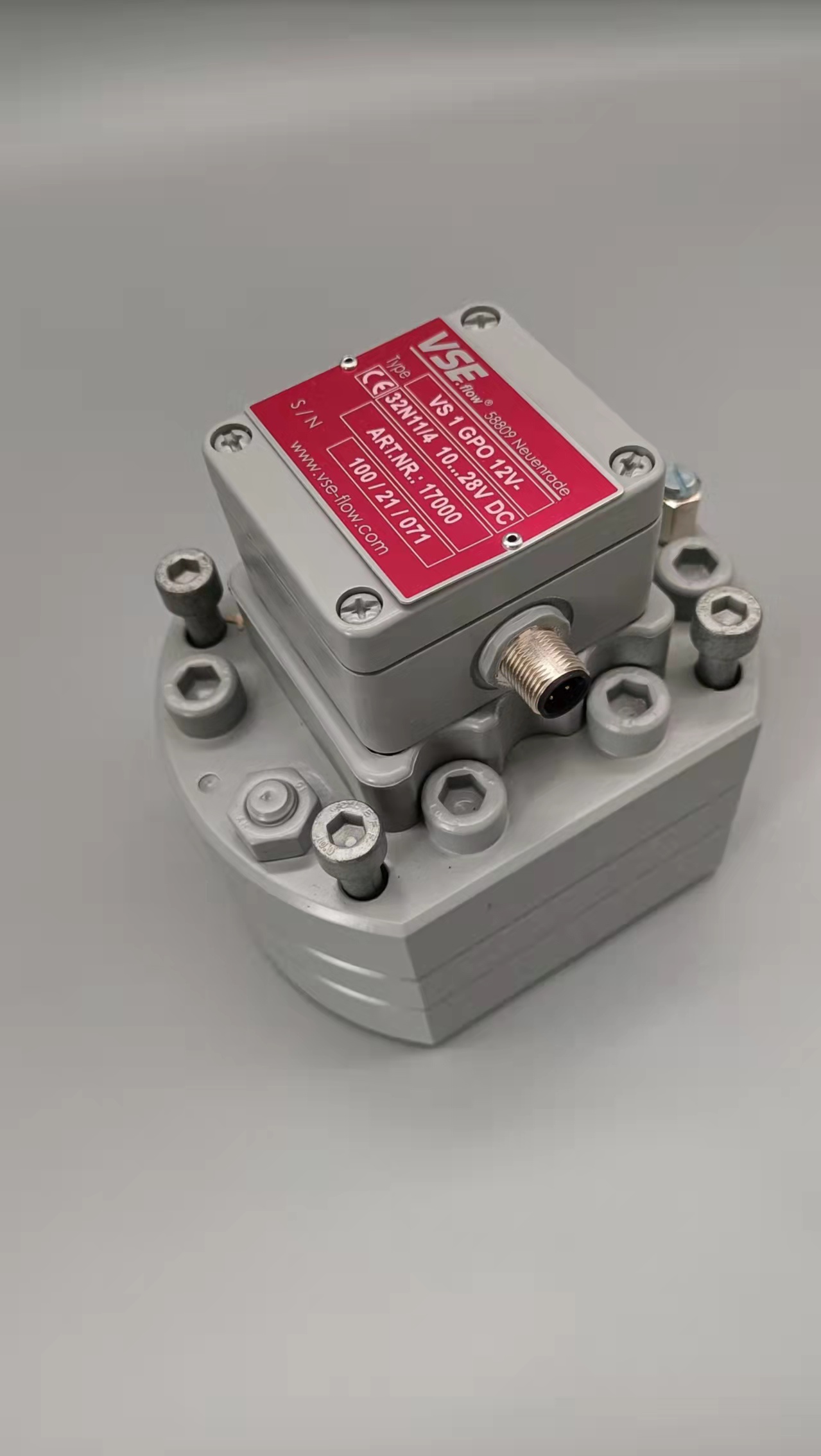

德国VSEVS0.4流量计中国同时我们还经营：1.被测介质电导率  电磁流量计测量的流体必须是导电的，一般只要电导率超过阈值，即使变化也不影响测量值，但低于阈值将会增大测量误差;通常要求液体电导率不小于5μS/cm，去离子水电导率不小于20μS/cm。2.被测介质温度  电磁流量计一般只能用于工艺介质温度不高于180℃的场合。选型时，要根据被测工艺介质的温度范围，选择测量管内衬材料及传感器线圈的漆包线的耐温等级。常用测量管衬里材料有聚四氟乙烯(PTFE)，适用温度范围-40~+180℃;氯丁橡胶(Neoprene)，适用温度<65℃;聚氨酯橡胶(Polyurethane),适用温度<65℃;3.当被测液体为酸、碱、盐等高腐蚀性介质时  因为电磁流量计仅测量管衬里和电极与被测介质接触，所以只要选好这两者的材质即可。耐酸、碱等强腐蚀性介质的衬里常选用聚四氟乙烯(PTFE)，耐磨损类如矿浆、结晶类介质的衬里可选用聚氨酯橡胶(Polyurethane)。对于电极材质的选，择，一般可查有关防腐蚀手册[2]，对于混酸等成份复杂的介质，应做挂片试验。4.当被测液体为脏污流(两相，浆液等)介质时(1)当介质含有固体颗粒时，水平安装易使下半部内衬及电极磨损严重，这时选用垂直安装较好;衬里要选用高耐磨性材料，如陶瓷或聚氨酯橡胶;电极则采取--些结构措施以防磨损漏液。(2)测量会在管壁附着和沉淀的物质的流体时，应注意电极的污染。可选用刮刀式、可更换式。管壁的附着则可用提高流速以起到自清洗作用，或采取比较方便易清洗管道的连接方法。(3)含有非磁性颗粒或纤维的固液两相流时，如浆液擦过电极表面会产生尖峰噪声，使信号不稳，可选用市电交流激磁或双频激磁仪表。5.工艺介质的流速  仪表口径是根据管道内平均流速而定的，通常选用与管道相同的口径或略小些。一般工业输水管道经济流速为1.5~3m/s,易粘附沉积结垢物质则提高到3~4m/'s或更高，矿浆等磨蚀性强的为2~3m/s。电磁流量计的液体流速范围可在1~10m/s之间选用。原理上，上限流速并没有限制，满度流量的流速下限一般为1m/s,有些产品为0.5m/s,低于此流速，从测量准确度出发应改用小管径，以异径管连接到管道。但加装异径管要注意压力损失的问题。图1为流量计口径、流速与流量关系的曲线图，计算仪表口径时可参照。6.大口径时电磁流量计的选择  电磁流量计按安装形式可分为管道式和探头式。一般优先选用管道式电磁流量计;当工艺管径较大且考虑设备费用时,或安装时不允许管道停流的情况下，可选用探头式电磁流量计(精度可达0.5级)。(1)探头式可装配球阀，可在管道不停流情况下拆、装，利于仪表的在线安装和维护。(2)探头插入深度只需很短，对管道阻力小。--般在直管段足够长时，采用平均流速点测量法，这种方法的测量精度基.本不受雷诺系数变化的影响，探头的插人深度仅为R=0.121D;当直管段较短时，一般采用中心流速点测量法，插入深度R=0.5D(其中D为管道直径)。7.工艺管道材质  若连接仪表的管道是(相对于被测介质)金属导电性的，不需要接电环，若是绝缘性的，则要用接地环，可用普通型，它的材质应与被测介质的腐蚀性相适应。若被测介质是磨损性的，则宜选用带颈接地环，以保护进、出口端的衬里，延长使用寿命。8.安装仪表的工艺管道段的敷设位置  电磁流量计的安装形式可分为三种:一体型、分离型和潜水分离型(IP68)。一般情况选用一体型，它将流量计的传感部分和转换部分(表头)装于一体，便于安装使用;当管道敷设的位置较高不便观察或安装在环境差的场合，可采用分离型，分离长度一般不超过30m;当传感器需要安装在井下、水下的被测现场管道上时，需要选用潜水分离型。对于"径向"型单声道超声波流量计，流量修正系数K定义为沿超声流量计信号传播声道上的线平均流速Lv与管道截面平均流速Sv的比值。由式(2-13)和式(2-14)可以得到层流状态下的流量修正系数K为由式(2-17)和式(2-18)可以得到湍流状态下的流量修正系数K为根据表1可以得到不同雷诺数下湍流流态的流量修正系数 K，而在实际工程应用中，当管道内流体雷诺数Re＜105时，湍流状态流量修正系数K为当管道内流体雷诺数Re＞105时，湍流状态流量修正系数K为　　上述对于流量修正系数的分析是基于流量计处于理想的安装条件下，即安装处管道内流体充分发展。实际流量修正系数不仅与雷诺数有关，还与管道的安装状况、流量计上下游管段长度等因素有关。通常情况下管道内实际流态分布与理想流态分布有偏差，对超声波流量计的测量精度产生影响，因此在管道布置和流量计安装时，一般要求上游直管段大于10倍管道内径，下游直管段要大于5倍管道内径。金属管浮子流量计的安装应严格按照说明书中的有关技术要求去做,并注意以下几个问题: 1.金属管浮子流量计在安装时应留有足够的空间,进口应有5倍管道直径以上的直管段,出口段为250mm,安装位置应选择在没有震动、便于观察和维修的场所。 2.为保证在任何时候测量管内都充满料液,金属管浮子流量计应安装在上料管的垂直段,液体流向为由下而上,不得倒流。为了便于检查、修理和更换,安装时采用联接旁通,并且在金属管浮子流量计下侧留有清洗口。 3.由于在管道吹扫时有些铁锈、焊渍清洗不净,有时介质中含有铁磁颗粒,应在入口处安装磁过滤器以避免这些杂质会被吸附在浮子上使浮子卡住。 4.若金属管浮子流量计管径小于工艺管道管径,应在LZ两端安装渐缩管,然后和工艺管道相连。 5.为了提高整个测量系统的抗干扰技术性能,信号和电源电缆要分开敷设,分别套在钢管内,尤其要远离动力电缆,信号电缆两接头的外露部分要保持非常短。 6.为保证测量精度,消除外界干扰,金属管浮子流量计的接地线采用不小于4mm2的铜线与大地相连,埋设深度在1m左右。电磁流量计中通常采用两类基本的励磁波形，一种是方波，另一种是正弦波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接测量管道产生巨大的涡流损耗和磁滞损耗，同时也给测量带来由电磁感应引起的同相和正交干扰。在方波励磁模式下，由于电极会出现极化现象，导致采集的感应电压信号不够准确。方波励磁模式中，在测量非导电液体时，相对较高的励磁频率，比如10Hz到200Hz，可以用来获得好的动态特性或者获得合理的信噪比，但是这种励磁方式有一个严重的问题，其变压器效应会引起流量计的零点漂移并影响测量精度。　　为了避免以上极化现象和变压器效应，减少干扰，本文研究中采用了一种三值方波励磁方式，如图4-5所示，线圈的励磁信号有正、零和负三种值。　　本文采用固态继电器和直流电源的方式产生三值方波励磁电压，其结构如图4-6所示。　　在该电磁流量计励磁方案中，使用LabJackU12控制输出三值方波的模拟量电压信号，通过4个固态继电器组成的开关系统，直接作用到励磁线圈上。涡街流量计安装方式的选择 涡街流量计既可安装在水平管道上，也可安装在垂直管道上。　　因为涡街流量计是一种速度式流量计,要实现准确测量,必须注意保证满管测量,故在水平管道上安装涡街流量计,一般应选择安装在管道的最低处，安装在垂直管道时，流体的流向应自下而上。　　涡街流量计直管段要求 涡街流量计的安装对其前后直管段的要求是非常苛刻的,流量计上游要保证有10D~35D 的直管段(D为管道直径),流量计下游直管段应不小于5D,上游直管段长短视上游有无直角弯、扩大管、缩径管而定。　　特别注意，在直管段满足要求的情况下,流量计应尽量选择安装在前后直管段尽量大的管道位置处，这样能够保证流量计上下游节流件所造成的紊流不致影响到流量计测量精度。涡街流量计安装位置的选择1)管道的强烈震动会对涡街流量计的测量产生一定的影响,故在选择涡街流量计安装位置时,应尽量避免安装在有强烈震动的管道上,以免影响测量精度.当管道有震动时，必须采取减震措施。2)工频干扰信号存在也会对涡街流量计的测量产生非常大的影响，工频信号会叠加到测量信号中去。故涡街流量计尽量避免安装在大功率电动机等存在的环境里，在此环境下,必须采取做好仪表接地，选用屏蔽电缆，信号的传输方式采用直流信号等措施消除工频干扰。3)涡街流量计漩涡发生体的迎流面必须正对着流体流动方向，安装时应特别注意，否则会产生非常大的偏差。4)在涡街流量计带有流量调节的系统中,涡街流量计即使满足直管段要求,也必须安装在调节阀前。否则调节阀产生的射流会对涡街流量计的测量产生影响，会出现阀门开小,流量反而增大的现象。电磁流量计施工安装注意事项1)满管要求：　　测量液体时为保证测量精确,电磁流量计的管道必须充满液体.流体应该向上流动,当流体向下流动时,下流段的管道高于流量计.2)避免产生气泡：　　若为二相流(含气体和液体),则会影响测量精度.要使流体中不含气泡,阀门应该安装在流量计下游.3)电磁流量计不能测量混相流体、分层流体、有气泡的流体,否则测量无法精准.该项目为被测介质为上游企业污水,不存在这个问题.4)电磁流量计对直管段长度有明确要求(D为流量计内径).对于90°弯头、T行三通、异径管、全开阀门等流体阻力件,离电磁流量计的电极中轴线至少5D直管段；对于不同开度阀门(比如调节阀),则上游侧直管段长度需要10D；一般传感器下游的直管段只需要3D即可.5)电磁流量计测量不同介质的混合液体时,混合点与流量计的距离至少要大于30D.6)电磁流量计安装可以水平、垂直和倾斜安装在管道上,测量流体方向与流量计上标识方向一致.水平安装时,电磁流量计的电极必须水平,法兰面与工艺管道轴线相垂直,垂直度允许偏差1°.7)电磁流量计安装时应该避免负压的产生,因此电磁流量计传感器的测量管道必须充满液体,必须有一定的背压.电磁流量计不应该安装在泵的进口,而应该安装在泵的出口后面.8)电磁流量计如果必须倾斜安装时,必须安装在流体上升管道,在开口排放的管道安装时,必须安装在管道的较低处.如图：1-入口 2-溢流口 3-入口 4–清洗口 5-流量计 6-短管 7-出口 8-排污口 9-排污阀德国VSEVS0.4流量计中国涡街流量计利用伴随漩涡分离的物理效应,可以采用热敏、力敏元件或通过光、声调制方法等来检测漩涡分离频率.至今用于检测分离频率的方法和采用的元件是多种多样的,归纳起来有以下几种典型方法：(1)热敏元件检测方法漩涡分离产生的交变环流所引起的整体表面速度脉动或者交变横向流的频率,用加热的金属丝、热敏电阻器等进行检测.(2)力敏元件检测方法漩涡分离造成的交变差压、交变升力或者交变升力引起的机械振动,用差动电容、电阻应变片、压电晶体、压电陶瓷等检测.(3)电磁传感器检测方法漩涡的分离所引起的膜片或者梭球等的往复振动的频率,用电磁传感器检测.(4)声、光信号调制检测方法利用声束光束通过涡街时受到漩涡的调制,由接收声强光强或相位的脉动频率得到漩涡分离频率.　　由于涡街流量计是利用流体自身的规则振荡来计量流量的,因而对流体的速度分向及流动噪声,比较敏感,因此在应用过程中对管道安装状况要求较高.对L游不同形式的阻力件必须配置足够长的满足不同要求的直管段,以保证仪：菱的测量精度.表l给出了不同形式阻力件祸街流量计上游最短直管段.　　在实际应用过程中,由于场地限制,有时不能提供足够长的直管段,为保证涡街流量计的准确测量,缩短直管段长度,可在上游阻力件和仪表之间装设整流器,使得不利于测量的流动状态进行整理、疏导消除流场的畸变和附加漩．在应用中要求涡街流量计与管道法兰连接使用的密封垫圈,不能突出管道内,以免造成测量误差.压电晶体的灵敏度高、体积小、线性范围大、结构简单、可靠性好、寿命长.因此,我们研究的智能涡街流量计系统采用力敏元件(压电晶体)来检测漩涡的频率.1.差压管路堵塞，疏通差压管路；2.差压计故障，检查差压计；3.差压变送器示值明显偏离，应检查尺示值；4.节流元件安装方向有误，重新安装节流元件；5.被测介质工况参数与设计节流装置时采用的参数不一致，按相关公式修正，必要时应重新计算差压值；6.孔板流量计前后直管段长度不够，应调整直管段长度；7.直管段内径超差，实测直管段内径，重新计算最大流量；8.节流孔径超差，实测节流孔径，重新计算最大流量；9.节流元件变形，更换节流元件；10.节流元件上有附着物，清洗更换节流元件；11.孔板的尖锐一侧应该迎向流体流向为入口端，呈喇叭形的一侧为出口端。如果装反了，显示将会偏小很多 。　　解决办法：检查孔板安装方向，正确安装孔板。12.孔板的入口边缘磨损，如果孔板使用时间较长，特别是在被测介质夹杂固体颗粒等杂物情况下，都会造成孔板的几何形状和尺寸的变化，如果造成开孔变大或开孔边缘变钝，测量压差就会变小，流量显示就会偏低。　　解决办法：对孔板进行重新加工。13.变送器零点漂移：如果使用时间较长，变送器的零点可能会发生漂移，如果是负漂移，显示压差将会减小，显示的流量也会减小。　　解决办法：对变送器的零点进行校正。14.上下游直管段长度不够，上下游直管段如果不够长，气体将得不到充分发展，会使计量结果造成较大误差，如果上游在规定直管段内存在多个弯头，将使计量结果偏低。　　解决办法：改造蒸汽管道，是上下游直管段长度达到规定要求。在节流装置前加整流器。15.差压变送器的三阀组漏气，如果三阀组中的高压阀货平衡阀漏气，将会导致测量差压值减小，测量结果就会偏低。　　解决办法：如果三阀组中的高压阀门漏气，将该阀门进行紧固，必要时进行更换，如果三阀组中的平衡阀内漏，将该阀门进行紧固，必要时进行更换。1.涡街流量计的测量范围较大,一般10:1,但测量下限受许多因素限制:Re>10000是涡街流量计工作的最基本条件,除此以外,它还受旋涡能量的限制,介质流速较低,则旋涡的强度、旋转速度也低,难以引起传感元件产生响应信号,旋涡频率f也小,还会使信号处理发生困难。测量上限则受传感器的频率响应(如磁敏式一般不超过400Hz)和电路的频率限制,因此设计时一定要对流速范围进行计算、核算,根据流体的流速进行选择。使用现场环境条件复杂,选型时除注意环境温度、湿度、气氛等条件外,还要考虑电磁干扰。在强干扰如高压输电电站、大型整流所等场合,磁敏式、压电应力等仪表不能正常工作或不能准确测量。2.振动也是该类仪表的一大劲敌。因此在使用时注意避免机械振动,尤其是管道的横向振动(垂直于管道轴线又垂直旋涡发生体轴线的振动),这种影响在流量计结构设计上是无法抑制和消除的。由于涡街信号对流场影响同样敏感,故直管段长度不能保证稳定涡街所必要的流动条件时,是不宜选用的。即使是抗振性较强的电容式、超声波式,保证流体为充分发展的单向流,也是不可忽略的。3.介质温度对涡街流量计的使用性能也有很大的影响。如压力应力式涡街流量计不能长期使用在300℃状态下,因其绝缘阻抗会由常温下的10MΩ~100MΩ急降至1MΩ~10KΩ,输出信号也变小,导致测量特性恶化,对此宜选用磁敏式或电容式结构。在测量系统中,传感器与转换器宜采用分离安装方式,以免长期高温影响仪表可靠性和使用寿命。涡街流量计是一种比较新型的流量计,处于发展阶段,还不很成熟,如果选择不当,性能也不能很好发挥。只有经过合理选型、正确安装后,还需要在使用过程中认真定期维护,不断积累经验,提高对系统故障的预见性以及判断、处理问题的能力,从而达到令人满意的效果。电磁流量计传感器得到的测量信号很弱，一般为微伏、毫伏级别，要进行精确测量就需要对其进行放大处理。前置放大电路的作用就是把传感器得到的微弱的流量信号放大，同时还可以抑制变送器两电极对地之间存在的同相干扰。前面提到放大电路输入阻抗Ri和信号源内阻R5组成分压电路如图2.10。 　　为了降低电磁流量计信号源内阻的影响，放大电路要采用高输入阻抗。同时为了解决供电电源干扰耦合到输入回路所带来的工频干扰以及励磁磁场的交变变化所产生的其它干扰(共模干扰)，我们采用差分电路来减少共模干扰的影响。线路如图2.11该电路特点是一个差分电路，只对两信号差值进行放大，它的差分能力用抑制比来表示。两个输入对地电位相异时的增益和电位相同时的增益之比即称为“抑制比"，理想上抑制比可以无穷大。这样我们就能用这个电路测量传感器两个电极之间的电位，这样两电极对地的干扰电压(同相干扰)可以在放大时受到抑制。综合起来，此电路具有放大放大差模信号、抑制共模信号、输入阻抗高、输出阻抗低、失调小、温漂小、线性好和增益稳定可调等优点。 　　电磁流量计电路由三个放大器组成A1、A2、R1、R2和RG组成的第一级放大电路为同相放大电路，该电路实际是两电压跟随器，它们两个反相端由恐相连，具有非常高的输入阻抗，适合放大微信号；R3、R4、R5、R6和A3组成第二级基本差动放大器，它可以消除第一级的共模信号，整个电路通过对RG的改变来调整放大倍数。　　按照差模和共模输入的定义，可将VI1和VI2表示为： 　　令运算放大器A1、A2、A3的输入失调电压分别为VI01、VI02、VI03，A1和A2相互失调电压为VI0，失调电流为VI0；其中VI0=VI01-VI02,这样简化得到图2.12。金属管浮子流量计安装要求:1、实际的系统工作压力不得超过金属管浮子流量计的工作压力.2、应保证测量部分的材料、内部材料和浮子材质与测量介质相容;3、环境温度和过程温度不得超过金属管转子流量计规定的最大使用温度;4、金属管转子流量计必须垂直地安装在管道上,并且介质流向必须由下向上;5、金属管浮子流量计法兰的额定尺寸必须与管道法兰相同.6、为避免管道引起的变形,配合的法兰必须在自由状态对中,以消除应力;7、为避免管道振动和最大限度减小金属管浮子流量计的轴向负载,管道应有牢固的支架支撑;8、截流阀和控制流量都必须在金属管浮子流量计的下游.9、支管段要求在上游侧5DN,下游侧3DN（DN是管道的通径）;德国VSEVS0.4流量计中国智能电磁流量计与其他传统模拟或非智能电磁流量计有非常大的区别，尤其在测量精度可靠性、稳定性、可以修改流量计量程、使用功能和使用寿命等方面。电磁流量计设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便。　　智能电磁流量计适用测量封闭管道中导电液体和浆液的体积流量，如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆、糖浆及食品方面的液体等。　　智能电磁流量计是由传感器与转换器两个部分组成，对于一体式智能电磁流量计选型方法，与工况三要素离不开，从测量的介质，测量的温度压力，测量的流量范围三个方面说起。1、什么是介质　　　介质就是智能电磁流量计所要测量的流体，在管道中流动的物体，称之为介质。介质又可分多种，在管道中，所有的介质都要清楚地了解，这样才可以选择适应现场工况的智能电磁流量计。2、温度压力是什么　　　　温度压力是指管道中的温度及管道中的压力，压力等级的大小与温度的大小，会直接影响到智能电磁流量计的选型，因此选型时，一定要确认管道中的压力与温度范围。3、量程是什么　　　　量程是指智能电磁流量计的测量范围可以满足现场的要求，这个数据是比较重要的，量程太大或太小，都对一体式智能电磁流量计有直接的影响，甚至无法使用。简单几招解决涡轮流量计不准1、水源脉动流影响流量波动性比较大。　　解决办法：增加泵和涡轮流量计之间的直管道距离，使流量稳定。2、涡轮流量计安装位置离阀门或弯管位置太近，当原料经过阀门或弯管部分，造成流量波动。　　解决办法：此时应该远离阀门和弯管位置，保证一定的前后直管段是解决问题的好方法。3、涡轮流量计附近有电机，变频器，强电流之类的干扰源。　　解决办法：流量计仪表接地，或加滤波电容。如果问题还是解决不了，最好的办法就是远离干扰源。4、涡轮流量计无流量显示：首先检查线路是否存在问题，如信号线脱落，有断线等。将传感器和信号放大器分离，信号放大器与仪表连接，用铁质金属在取信号的放大器底部距离2~3mm距离来回划动，如仪表有显示，则说明显示部分无问题。　　解决办法：请将流量传感器从管道卸下，检查流量计叶轮是否被缠住或叶轮出现破损现象。5、流量计显示流量比实际流量小：一般造成这个问题的原因是叶轮旋转不滑快或叶片断裂。　　解决办法：将流量计从管道拆除，检查流量计是否被缠住或有破损现象。6、涡轮流量计显示误差比较大：首先检查流量传感器系数即K值和仪表其他参数是否设置正确；有条件的情况下，用电子秤进行实际标定校准。　　解决办法：如流量重复性差或根本无法校准，可与供货商联系。
