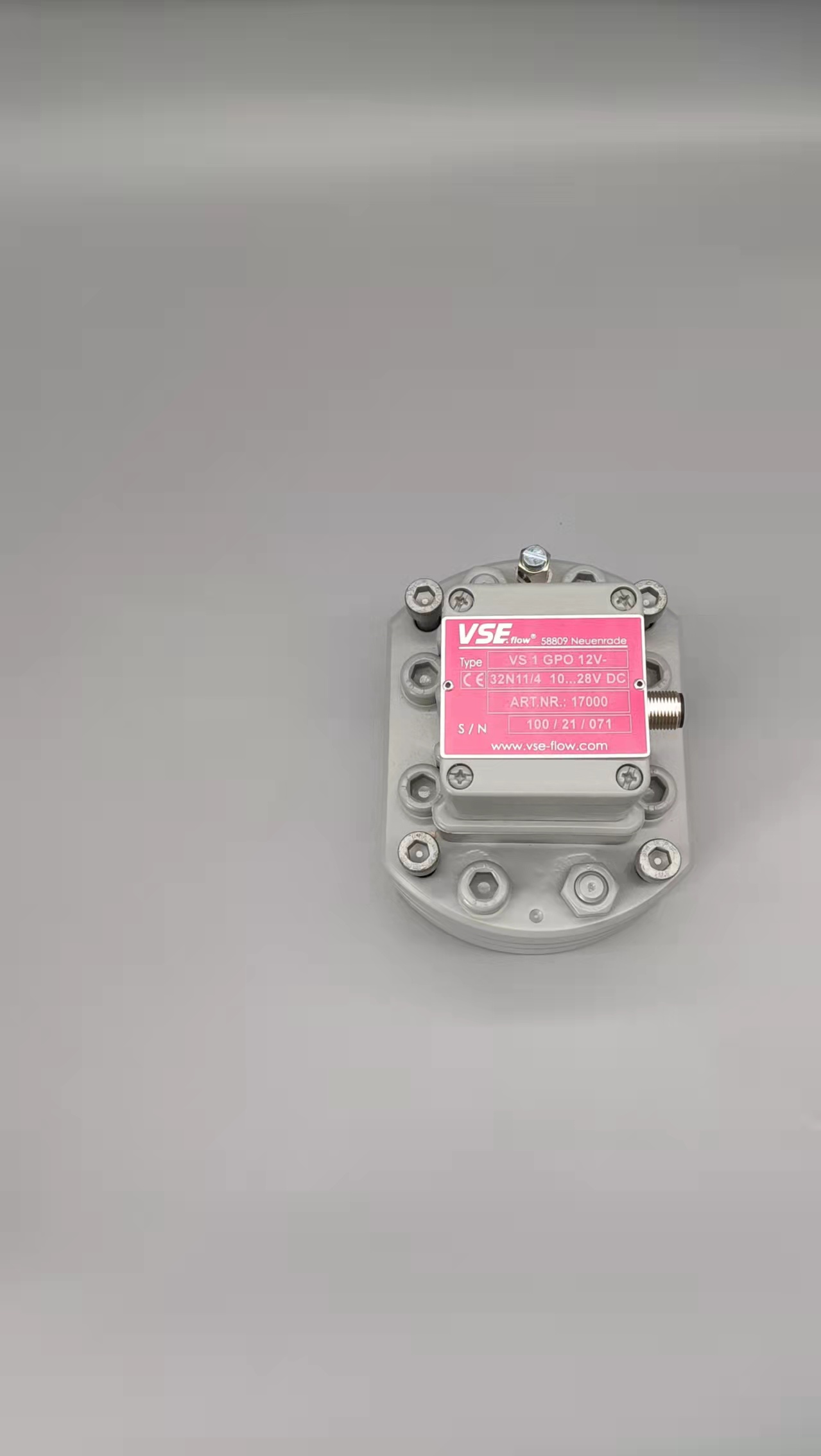

德国VSEEF0.1流量计供应同时我们还经营：金属管浮子流量计常见故障及处理方法1.指针抖动　　轻微抖动，-般都是由于流体流动自然引起的，不影响正常使用，可以在仪表的设置中适当的加大阻尼参数。剧烈抖动，一般是介质波动，脉动引起，还有一种原因是安装不正确，安装工况不符合流量计的要求，超过流量计的可测量量程。2.指针不动　　一般是浮子卡死，不能随着流体流动而上下移动。我厂的多台金属管浮子流量计均出现过这种现象，通过拆检，发现是浮子卡死引起的。进一步分析原因为，浮子的导向轴由于长年磨碎形成凹槽，导向轴转动，与D形固定环卡住，导致浮子不能移动。我们的处理方法是将D形孔扩成圆形孔使得浮子能上下移动，使得仪表在不更换的情况下回复运行。还有-种原因是浮子.上的磁钢吸附介质中的铁磁性物质，8积月累，形成水垢状结合体，导致浮子移动不灵活甚至不能移动。这种情况是加装过滤装置，及时清理，定期维护方能正常使用。3.流量计没有显示　　可能是电源接触不良或接线脱落，查看电源供应是否正常，接线是不是紧固，正负极是不是接反等。还有就是流量计内部电路损坏，显示组件损坏，处理方法是更换电路板显示部件等。4.实际流量与指示流量不一致　　一般是浮子受介质腐蚀造成浮子的质量体积等发生变化，造成仪表系数与出厂标定的数值不一样，所以显示的流量与实际相测得的的流量存在误差。还有就是锥管内直径尺寸变化，与浮子变化一样，都是改变了仪表的系数，与出厂标定的数值不一样等。解决办法是更换成耐腐材料，或者重新标定，或者换新的浮子。如果还不能解决，那只能更换流量计了。浮子、椎管附着水垢污脏等异物层，那么就要对内部进行清洗蒸汽吹扫，还要防止损伤椎管内表面和浮子，保持浮子原有光洁度。还有就是流体本身发生变化，与原来的密度相比发生变化，不能准确测的流量。那么使用时只能修改内部参数使得适应新流体的密度等特性。气体、蒸汽、压缩性流体温度压力变化，那么温度压力等运行条件变化对流量测量值影响颇为灵敏，按新条件作换算修正。流体脉冲，气体压力急剧变化，指示值波动，那么虽然浮子偶发跳动影响不大，但周期性振荡，管道系统必须设置缓冲装置，或者改用有阻尼的仪表。液体中混入气泡，气体中混入液滴，那么混入物改变密度等影响，做必要改进排除之。用于液体时仪表内部死角存留气体，影响浮子部件浮力，那么对小流量仪表及运行在低流量时影响显著,排除气体。5.指针指示呆迟　　浮子和导向轴间有微粒等异物或导向轴弯曲等原因卡住，解决方法是拆卸检查，清洗，铲除异物，校直导向轴等。导向轴弯曲的原因大多是阀门快速启闭，浮子急剧升降冲击所致。磁耦合浮子组件磁铁四周附着铁粉或颗粒，解决办法是拆卸清洗使之运行自如，不卡顿。运行初期利用旁路管，充分冲洗管道。为防止长期使用时管道可能产生铁锈，可在金属管浮子流量计前装设过滤器。指示部分连杆或者指针卡住，解决办法是手动试磁铁耦合连接的运动连杆，有卡顿阻尼部位调整之。检查旋转轴与轴承间是否有异物阻碍运动，解决办法是清除义务或更换零件。磁耦合的磁铁磁性下降，解决办法是拆卸下仪表，用手.上下移动浮子，确认指示部分指针等平稳地跟随移动;不跟随或者跟随不稳定则换新零件。金属管浮子流量计与恒流阀组成的吹扫设备原理，如图1所示，以恒定人口压力为例:   弹性膜片受到向上的作用力为: P2A+P1a(1) 弹性膜片受到向下的作用力为: P3A+P2a+F(2) 在压力平衡状态时，即式(1)=式(2)时: P2A+P1a=P3A+P2a+F(3) 作为压力调节器膜片的压差P2-P3,我们可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不计,由于F和A都时恒定值，所以: C(恒定值)=P2-P3   当金属管浮子流量计测量介质是不可压缩的液体时，RE压力调节器可以适用于出口压力变化。对于式(4)，由于P是恒 定的，P3是变化的，因此，P3变为:P3+△P,P2变为: P2+△P,所以: C(恒定值)=P2-P31.涡轮流量计的通气和停气要求。通气顺序:保证流量计后端的阀门处于关闭状态;再缓慢开启流量计前端的阀门确保升压速度≤35kPa/S;最后缓慢开启流量计后端的阀门，使其从小流量下运行直至调节至需要值。整个过程保持有压启动。停气顺序:先缓慢关闭流量计后端阀门:再缓慢关闭流量计前端阀门。2.防止长时间超量运行。超流量运行会严重影响使用寿命，降低计量精度导致误差增大;(注意观察表头工祝流量百分比不宜长时间超百分百)瞬时流量:从瞬时流量的观察，结合用户当时用气情况判断是否有小火不走，大火超量程现象。仪表运行时流量范围应在20%~70%之间。如果长期低限运行或高限运行都会对计量有影响:是否是用户用气负荷或用气设备发生了改变.应及时解诀。3.注意温度、压力的数值。 根据气态方程式：  方程式中:V。为标准状态下的体积量.(m2);V为工作状态下的体积量(m³);Z为工作状态下的气体压缩系数。P=Pa+Pg为流量计压力检测点处的绝对压力(kPa):Pa为当.地大气压(kPa);P为流量计压力检测点的表压力(kPa);P为标准大气压(101.325kPa);T为标准状态下的绝对温度(293.15K):T为介质工况条件下的绝对温度(273.15+t):K,为被测介质摄氏温度(℃);F为气体压缩因子从公式可以看出，误差主要集中在压力、温度的检测精度两方面.在发现流量、温度、压力值与实际偏差较大或示值不稳定时，或与以前经验数值存在较大偏差时，要及时处理o(4)在日常维护中或抄表检查时,应查看显示仪表上是否有异常符号。如有电池符号的闪烁表示电池快没电了，应及时更换电池;如有异常报警、异常警告的符号出现要及时发现.有助于处理和发现用户的违规用气行为.(5)对于有机械读数带修正仪的进口涡轮表,除抄取标况体积值之外,同时应该及时比对基表读数与修正仪.上的工况流量是否一致,两者正常情况下应该是相差不大的。(6)工艺管道检修时应拆下流量计.然后用干净的布把两端包好,防止污物、铁霄等落人流量计将涡轮叶片损坏。.(7)为保证涡轮流量计长期正常工作.应加强仪表的运行检查.监测叶轮旋转情况，如声音异常应及时卸下检查传感器内部零件。涡轮轴承磨损严重或叶片打坏的，必须维修更换.并重新检定。(8)有润滑油或清洗液注人口的传感器，应按要求定期注入润滑油或清洗液。保证叶轮良好运行。在无润滑油情况下长期连续运行势必造成致命磨损.阻尼力增加而导致运行变慢,计量结果产生负差并且影响使用寿命;德国VSEEF0.1流量计供应1、电磁流量计传感器外壳未接地出现的误差。一般情况下，传感器都是在金属管道上进行安装，并且金属管道都是在地下，很多人因此认为对于仪表的外壳就不需要再做接地处理了。但是，这么操作却是忽略了两个重要问题:一方面是金属管道都做了防腐蚀处理，金属管道与地不能大面积接触;二是传感器一般都由胶皮垫连接着法兰而与金属管道分隔开，所以造成了传感器的接地电阻大大增加，影响了流量计的测量结果，进而形成了误差。另外，由于电动势检测一般均为几毫伏左右，这也容易造成杂散电流对检测结果的影响。 2、干扰环境下的输出信号误差分析。对于一般的电磁流量计来说，传感器即电极与转换器之间的连接电缆应做到尽可能短。因为传送信号的电缆过长，电缆本身的分布电容造成的负载效应就会引起较大的测量误差，同时也对信号受到干扰的几率大大增加。在测量时，还要注意到走线方面，务必做到信号线与电源线分开走线，这样就能防止产生“寄生电容”的干扰。目前很多场合已经用上了数字输出仪表，以求获得最为准确的测量数据。 3、强电、强磁环境下的误差分析。流量计工作环境方面，要注意尽可能地与强电、强磁等设备的距离远一些。由于电磁流量计在接地后，其周边的附近如果也有一些其他的强电、强磁等设备也在接地，会造成流量计产生接地压降，使电磁流量计接地电位变化，进而对测量结果形成误差。另外，流量计如果是在非常强的磁场下工作，比如变压器等强电磁设备附近使用，周边磁场环境的强度超过电磁流量计电磁兼容的幅度时，会对测量结果的准确性造成很大的影响。电磁流量计等节点设备和站内PC机间的通信采用异步串行通讯控制规程,并采用地址位唤醒握手协议.因此在协议中规定了传地址和传数据两种不同的帧格式,如图4.4所示.地址帧和数据帧都有11位,其中第l位和最后l位相同,分别为起始位和停止位,紧接起始位的是8位数据位,第9位为标志位,用来区分所发送／接受的帧信息是地址帧还是数据帧.第9位为1时,表示PC机发送/接受的是“地址帧"：第9位为0时,表示主机发送/接受的是"数据帧".命令帧与校验和的发送格式与数据帧相同,因此可由数据帧演化得到.涡街流量计是依据流体力学振动现象中振动频率与流速的对应关系工作。它对管道流速分布畸变、流动脉动及旋转流十分敏感，同时由于其感.测元件为压电晶体，各种机械振动对输出信号干扰较大,仅表抗振性差。因此现场安装条件要求较高。  为了达到测量精度，涡街流量计必须保证一定的前后直管段,并尽量避免在靠近调节阀、半开阀和.截止阀后安装流量计;测压点和测温点应分别在下游侧距流量计中心线3.5D~5.5D和6D-8D;。  涡街流量计的表体安装不良，如接管偏大、偏小、偏移有台阶)或垫片突入管道都会引起测量误差。配管内径一般应等于或略大于流量计的内径。如配管的实际内径略小于流量计的内径5%以内),虽不会影响仅表的固有K系数，但因流通面积突变引起表观流速变化而产生附加测量误差，这可以通过修正K系数来补偿。修正后的仪表系数为K"=K（D2/D1）2式中:Dt-仪表实际内径;D2-配管实际内径。  当测量容易汽化的液体或工作条件接近临界状态的液体时,为防止气穴现象出现，设计安装时必须确认管道内的最低压力P'，这样才能保证涡街流量计正常工作。p由下式计算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道内流体绝对压力，MPa;△p-流体在.发生体前后的压差，MPa;po-在工作温度下流体的饱和蒸汽压，MPa;ρ--工作条件下流体的密度，kg/m³，V-流动流体的流速,m/s.仪表使用中还要注意以下问题:①安装涡街流量计的位置要远离动力设备和变化频繁的阀门，如管线振动较大，应在流量计前、后2D处加装固定支架以咸振;②如管道流体的流速不稳，可考虑在管线上增加稳压装置或整流器来消除流速分布的不均匀现象;③由于压电晶体的灵敏度随温度升高而大幅度下降，应避免在测量高温介质（≤250℃),特别是高低温频繁变化的介质中使用;④流量计的安装位置应避开较强的热源、电场及磁场,尽量选择较好的工作环境德国VSEEF0.1流量计供应1.总体设计　　气体涡轮流量计系统软件包括初始化程序、主程序、中断控制程序、流量、温度、压力检测程序以及键盘显示程序等。初始化程序主要完成单片机初始化和设置计数方式等。主程序主要通过查询标志位SET_RUN和OPERATE来判断程序是运行状态还是设置状态，然后调用相应的处理子程序。首先开全局中断，允许单片机响应所有中断源产生的中断请求;当单片机查询到标志位SET_RUN被置位时，就进入设置状态，对仪表系数进行设定;进入运行状态后还要查询标志位OPERATE是否被置位，被置位后就进行温度与压力的.A/D转换、流量的计算和数据的储存。中断程序用于查询定时时间，进入中断服务子程序完成流量采集、工作状况“下温度和压力采集，瞬时流量和累积流量的计算。系统主流程图如图3所示。2.流量温度压力信号采集  流量信号的采集主要通过计数器MR0中断服务程序完成，采用定时器模式，定时时间设为1so定时时间到，比较寄存器里面的内容，大于1s则对计数器IMR1读数，以获得流量信号的频率，并清零;小于1s,则加1后结束。  温度和压力信号的采集是通过PICI6F877单片机内部的ADC模块将其转换成数字量，采样完成后计算出温度和压力值，并将这两个数值在液晶屏上显示出来。3.键盘显示  设置3个键盘，利用电平变化中断功能来实现，采用延时去抖法，按键有效就进入按键处理程序。F表示功能键，用KI来表示，每按一-次表示在流量显示和温度、压力显示间切换，-表示移位键，用K2表示，↑为增加键，用K3表示。如果F+→(即Kl+K2)被按下，则设置标志位置1,主程序查询到其置1后，就进入设置状态。在该状态下，→(K2)键定义为移位键，以闪烁表示光标所在位，每.按一次，闪烁移到下一位，到最后一位回闪第一一位。↑(K3)定义为增加键，对光标所在位的数值进行修改，每按--次，循环增加一个定义单位，定义单位视参数类型而定。当程序查询到↑+→(K2+K3)被按下时，就把累积流量清零，并把标志位置1,当查询到F(K1)键被按下时，每按-一次，在流量显示和温度、压力显示之间切换。气体涡轮流量计采用段式液晶显示器LCM103来显示瞬时和累计流量，同时实时显示温度和压力"。f卡装式涡轮流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强可获得很高的频率信号（3-4kHz），信号分辨力强范围度宽，中大口径可达1:20，小口径为1:10结构紧凑轻巧，安装维护方便，流通能力大适用高压测量，仪表表体上不必开孔，易制成高压型仪表涡轮流量计传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便1.正确选择外夹式超声流量计测量点和进行准确的管道参数测量发射器安装位置的选择遵循以下原则:选择充满流体的管段,如流体上流的垂直管段或完全水平的管段;测量点位置应远离弯管段、通、节流阀、阻尼孔、缩径管段或其它会引起紊流的管段,至少有10D管径的上游直管段和5D的下游直管段。对在泵、控制阀或套管弯曲段后的测量点,为保证更佳精度,其上游直管段长度会要求长达30D任何地方的测量点,一般只需5D的下游直管段。在水平管段上,发射器一般安装在管侧面的正側线上(以避免管道底部沉淀物或管道部的气泡、气穴引起信号丢失)。注意保证管表温度不超出发射器的额定工作温度。zui好选择内部没有腐蚀或锈斑的管段,减少测量的困难和不准确性。如不能完全按以上选点要求进行,仍有可能获得流量测量信号,但信号较弱,精度会降低。(注:D为被检流量计标称口径。)2.超声波探头的安装　　选择合适的发射器安装测量点后,对超声流量计进行设置,根据管径的大小,选择合适的安装方法。当被检流量计标称口径≤200m时采用V法测量,标称口径>200m时采用Z法安装。将发射器安装选定的位置清洁干浄并去掉上面的锈斑剥皮和油漆,注意在水平测量管道发射器须安装在3点和9点位置。因为管道内上部位置往往聚有气泡或气穴,低部又集有沉淀物,从而引起信号丢失。将耦合剂沿纵长方向涂在每个发射器发射面的中央位置上。注意安装发射器时要将耦合剂进行挤压保证发射器和管表之间无气泡存在。用不锈钢带或尼龙带将发射器紧固在管表测量位置注意让发射器中线与管侧接触中线保持水平。超声流量计测量探头安装时,应根据管道水流方向以及两个探头上的流向标志正确安放上游发射器和下游发射器。3.其他干扰的排除　　在周期性比对测试中,每次测量点应固定的永久性测量点。在比对测试完成后,在超声波探头的四周管壁涂刷防腐漆,取下超声波探头后在安装位置抹上黄油,并贴上一块塑料布,用以保护测量点。下次测量时,取下塑料布,擦掉黄油,用手锤击打测量点,将管道内壁新近结垢震掉,按防腐漆所留下的标记装上换能器即可测量,方便准确。若声波信号接受很弱或时有时无,则可能是管道内壁结垢太厚,或者是管内含有大量气体,使声波经常被阻断所致。可先用手锤击打测量点,如果接受的信号强度不断上升,说明是管壁结垢引起。如击打无效,则多为管内含有大量气体所致,排除气体即可。此外。还可以改变便携式超声波流量计探头安装位置或方式,探测现场管段流动状况。例如,沿着管圆周移动两换能器,核对所测不同位置的线平均流速,zui大流速处可能就是zui接近实际的平均流速位置,因为在最不对称位置的流速畸变所形成的平均流速读数最小。比较探头按Z法和V法安裝所测得的流速,如两者相差很大,表明存在严重横向流动,也就是有旋转流的迹象,应引起注意,采取措施。总之,用便携式超声波流量计对在线电磁流量计进行比对测试,只要准确操作,尽量减少随机误差和附加误差,基本上可以对外夹式超声流量计现场测量的稳定性和重复性作一个大致的定性评估。对于确实测量不稳定、精确度和稳定性偏差较大的长期现场应用的电磁流量计可以及时检测出来,从而采取更精确和更有针对性的方法和措施,满足现场计量和测试的需要。  管道式大口径流量计的在线校准方法，一般为标准表比对法、利用蓄水池作为测量容器的液位落差法和检测电气参数法，比如CJ/T364-2011《管道式电磁流量计在线校准要求》中，规定了标准表比对法和电气参数检测法。在不得已情况下采用验证方法，如经常采用的物料平衡法、热量平衡法、设备能力法、流量增量验证法等。近年来发展起来的非实流法校准液体超声流量计的现场校准方法，主要是通过测量声速来实现液体超声流量计现场校准，适用特大口径的流量计,如国家颁布实施的JJF1358--2012《非实流法校准DN1000~DN15000液体超声流量计校准规范》。  本文在线校准试验采用1.0级夹装式时差法.超声流量计作为标准表，被测流量计是管道大口径电磁流量计，校准测量时间为20~30min。在线校准方法参照JJG1033--2007《电磁流量计检定规程》和CJ/T364-2011《管道式电磁流量计在线校准要求》。2012年、2013年的部分试验结果如表2所示，其余约60台电磁流量计的试验结果以计量误差分布图给出，如图1所示。  从表2和图1中可以看出，其计量误差大部分在±5%左右，但有的误差甚至超过±10%，最大的计量误差接近±20%。究其原因，除流量计选型有误(实际管道流速在电磁流量计规定流速的下限附近或以下)，安装不规范.(如阀门件扰流等)，直管段不足和存在非满管流等缺陷需要进行改造外，还有现场在线校准.时诸多因素的影响。
