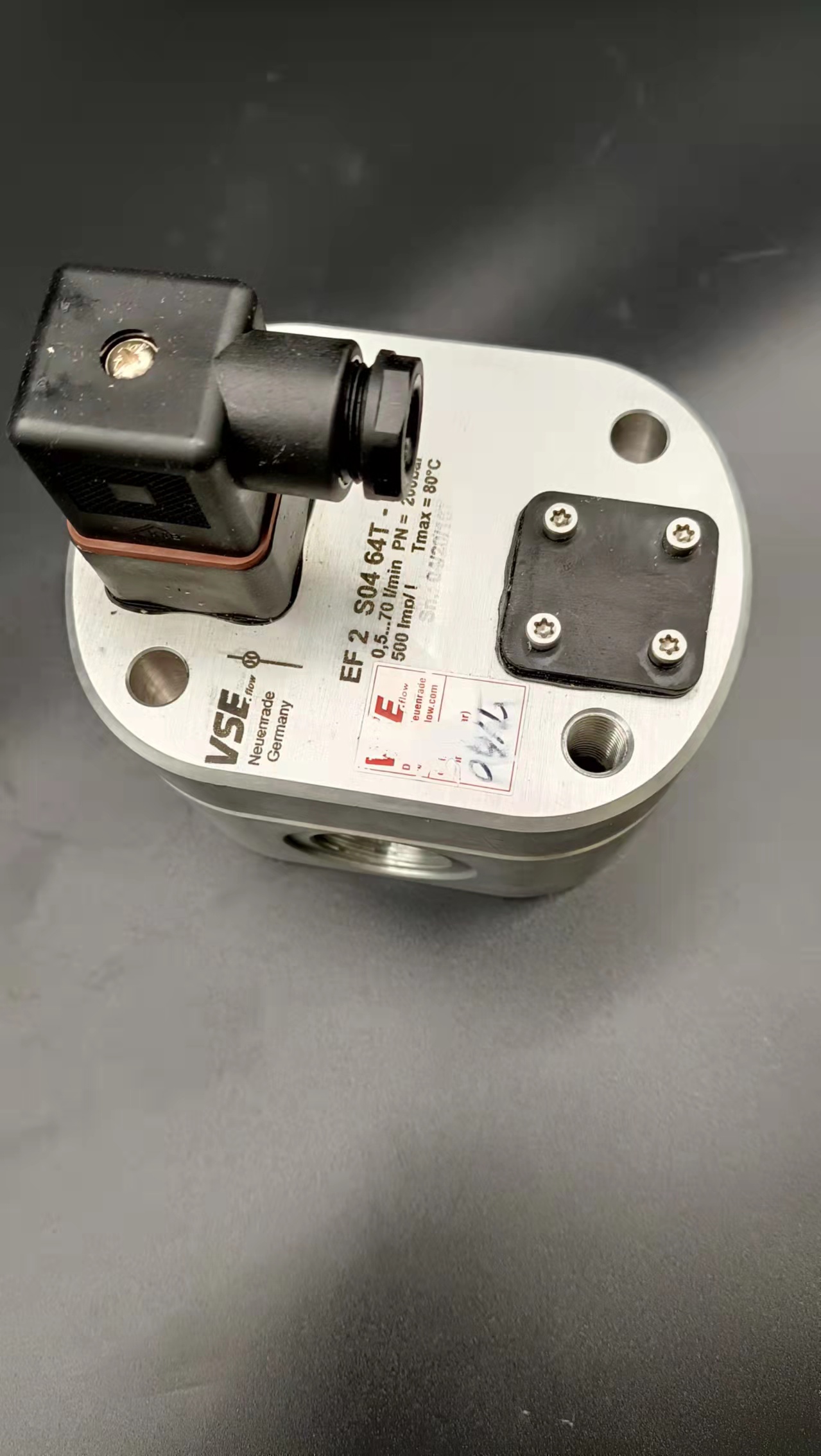

德国VSEEF0.4流量计生产同时我们还经营：1.施工工艺的影响与处理按照循环灌浆的原理,返回浆液要流回搅拌桶,采用2台电磁流量计分别计量进返浆管道中浆液的流量。然而.有些用户去掉返浆管上的电磁流量计,返浆管通过一个三通直接接在电磁流量计下游的进浆管上,返回浆液不返回搅拌桶,采用一台电磁流量计测量灌浆量,其结果在岩层吸浆量很小和灌浆结束阶段,浆液流过电磁流量计F的流速很小,远低于电磁流量计的流速下限,信噪比S/N很小,测量误差高达50%,无法精确计量。2.测量管道内附浆量的影响与处理　　每次灌浆结束后,要及时清除电磁流量计测量管内的残余浆液，否则水泥浆液易在测量管道内产生不同程度的胶结,甚至堵塞电磁流量计测量管和相接的灌浆管道。电磁流量计测量管内的附着层会引起附加相对误差△Ɛ,实践证明其引起的误差是很大的,假定其厚度相同△ε由式(5)计算:　　水泥颗粒的σɷ和水泥浆液σf相差很大,因为附着水泥层电导率极低,当附着物有一-定厚度时△Ɛ会比较大。3.介质中气泡的影响与处理　　因工艺或介质本身的原因,所测液体常含--些气泡。电磁流量计属于流速型的流量方式,气泡在管道圆截面中所占据的面积百分率,几乎就等同于气泡对流量测量的影响量。此外由于气泡经过电极表面存在一个摩擦过程,由此会产生尖峰脉冲干扰电势,其值远大于正常的流量信号。通常电磁流量转换器无法有效地处理如此的干扰,轻者导致测量值不稳定,严重时仪表根本无法工作,一些缺乏经验的用户仅从工艺的要求出发,对电磁流量计的安装位置没有考虑防止气泡的产生,例如有些用户把电磁流量计安装在灌浆泵的吸入端,吸入端的浆液中常会混入成泡状流的小气泡,故电磁流量计一般要安装在泵的排出端。电磁流量计最好垂直安装,浆液自下而上流动。水平安装时要使电极轴线平行于地平线,不要垂直于地平线,因为处于底部的电极易被沉积物覆盖,顶部电极易被液体中偶存气泡擦过遮住电极表面。4.恶劣施工现场环境的影响与处理　　灌浆施工现场的环境大部分时间比较恶劣,例如高温、潮湿高灰尘等,如果电磁流量计外壳的密封不良,诸如接线盒,以及一些非焊接气密封结构的外壳,时间长了冷凝水和灰尘容易积聚在电磁流量计的接线盒中，或透过密封不良的结合面渗入电磁流量计壳体中,由于电磁流量计的流量信号极其微弱(通常是几mA),冷凝水和灰尘的存在,直接的后果是导致电磁流量计转换器输入回路阻抗下降，衰减了欲输往放大器的流量信号;或者是破坏励磁回路和信号回路的绝缘,将高达几十V的励磁电压引入到低电势的信号回路中,造成电磁流量计的严重故障。为了避免此类故障的发生,可在接线盒中灌注绝缘材料,在维修和调试电磁流量计的时候一-定要避免进水,保持接线盒内的干燥与干净,使用中一定要避免浸泡在水或浆液中。德国VSEEF0.4流量计生产超声波流量计根据声道布置形式可以分为单声道超声波流量计和多声道超声波流量计。单声道超声波流量计在测量管道上只安装一对超声波换能器,多声道超声波流量计则在测量管道上安装多对超声波换能器,包含多个独立的超声波传播路径。多声道超声波流量计对于流场的适应能力更强,可以提高流量计的测量精度；然而单声道超声波流量计在小管径场合应用更为广泛,而且通过反射镜的应用单声道超声波流量计的声道布置形式越来越复杂,测量精度也随之提高。根据声道的传播方式,常用的单声道超声波流量计主要有Z型流量计,U型流量计,V型流量计,N型流量计和三角型流量计,不同传播类型的单声道超声波流量计声道示意图如图4-1所示,其中红色虚线表示声波传播路径。　　多声道超声波流量计采用数值积分的方法提高流量修正系数的精度,可以解决单声道超声波流量计测量不确定度误差大的问题。多声道超声波流量计通常采用Gauss积分方法计算式(2-7)中各声道位置ri/R和相应的权重系数wi。在相同采样点数、节数自由的情况下,Gauss 型数值积分方法相对于辛普森公式和梯形公式等插值型积分方法计算精度更高。对于圆形测量管道的超声波流量计中声道位置和相应权重系数的计算一般采用Gauss-Jacobi积分方法。按照 Gauss-Jacobi 积分方法的零点确定各声道高度,按积分方法中的权重系数计算声道权重系数。　　实际中各声道上速度分布与理想的代数多项式表示的流速分布差异很大,特别是无法体现管壁处流速为零的特性,导致流量的积分结果偏高,影响流量计的测量精度。为了使计算结果更加接近于圆形管道内液体充分发展的真实值,提出了采用最佳圆截面算法（OWICS）计算声道位置ri/R和权重系数wi的方法,最佳圆截面算法其实是基于正交多项式的 Gauss 积分方法。Gauss-Jacobi和OWICS积分方法计算各声道位置和权重系数如表4-1所示.涡街流量计安装方式的选择 涡街流量计既可安装在水平管道上，也可安装在垂直管道上。　　因为涡街流量计是一种速度式流量计,要实现准确测量,必须注意保证满管测量,故在水平管道上安装涡街流量计,一般应选择安装在管道的最低处，安装在垂直管道时，流体的流向应自下而上。　　涡街流量计直管段要求 涡街流量计的安装对其前后直管段的要求是非常苛刻的,流量计上游要保证有10D~35D 的直管段(D为管道直径),流量计下游直管段应不小于5D,上游直管段长短视上游有无直角弯、扩大管、缩径管而定。　　特别注意，在直管段满足要求的情况下,流量计应尽量选择安装在前后直管段尽量大的管道位置处，这样能够保证流量计上下游节流件所造成的紊流不致影响到流量计测量精度。涡街流量计安装位置的选择1)管道的强烈震动会对涡街流量计的测量产生一定的影响,故在选择涡街流量计安装位置时,应尽量避免安装在有强烈震动的管道上,以免影响测量精度.当管道有震动时，必须采取减震措施。2)工频干扰信号存在也会对涡街流量计的测量产生非常大的影响，工频信号会叠加到测量信号中去。故涡街流量计尽量避免安装在大功率电动机等存在的环境里，在此环境下,必须采取做好仪表接地，选用屏蔽电缆，信号的传输方式采用直流信号等措施消除工频干扰。3)涡街流量计漩涡发生体的迎流面必须正对着流体流动方向，安装时应特别注意，否则会产生非常大的偏差。4)在涡街流量计带有流量调节的系统中,涡街流量计即使满足直管段要求,也必须安装在调节阀前。否则调节阀产生的射流会对涡街流量计的测量产生影响，会出现阀门开小,流量反而增大的现象。1、涡街流量变送器的选择　　在饱和蒸汽测量中采用压电式涡街流量计变送器,由于涡街流量计量 程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说必须满足流体流速不得低于5m/s.根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。1.2、压力补偿压力变送器的选择　　由于饱和蒸汽管路长,压力波动较大,必须采用压力补偿,考虑到压力温度及密度的对应关系,测量中只采用压力补偿即可,由于我公司管道饱和蒸汽压力在0.3~0.7MPa范围,压力变送器的量程选择1MPa，.即可。1.3、显示仪表选择　　显示仪表智能流量显示仪,具有温压补偿瞬时流量显示和累积流量积算功能。2、涡街流量计的参数设定2.1、仪表系统的设定,合肥仪表总厂需设定的仪表系数K可用下式表示:K=1000/Ko式中:Ko为涡街发生体在出厂时标定的仪表常数,L/脉冲;K的单位为脉冲数/m3。2.2、压力补偿压力变送器的量程设定。2.3、压力流量报警上限设定。3、涡街流量计的安装3.1、涡街流量计尽量安装在远离振动源和电磁干扰较强的地方,振动存在的地方必须采用减振装置,减.少管道受振动的影响。3.2、直管段的配置,前后直管段要满足涡街流量计的要求,所配管道内径也必须和涡街流量变送器内径一致。4、涡街流量计使用注意事项　　尽量减少管道内汽锤对涡街发生体的冲击。振动较大而又无法消除时,不宜采用涡街流量计。电磁流量计传感器的接地　　为了使电磁流量计可靠的工作,提高测量精度,不受外界寄生电势的干扰,传感器应有良好的单独接地线,接地电阻＜10Ω.在连接传感器的管道内若涂有绝缘层或是非金属管道时,传感器两侧还应加装接地环.a、在金属管道上的接地方式：金属管道内避没有绝缘层,按下图接地.b、 在塑料管道上或有绝缘层、油漆管道上的接地方式：电磁流量计传感器上的两端面应加装接地环,使管内流动的被测介质与大地短接,具有零电位.否则,电磁流量计无法正常工作.1.一般要求：●供电电缆与电磁流量计信号电缆分开铺设,电缆槽分开,穿线管分开.●电缆进入一次表采用挠性防爆软管或者波纹管进行保护.护线帽和密封接头要拧紧,必要时加防水胶带做二次保护.穿线管检查是否有毛刺,如果穿线管较粗,则采用防火胶泥进行封堵.●电缆在入口处留出U型弯,同时穿线管出线口要低于表头,防止雨水进入表头.●动力电缆如果为单股铜芯则可以不用压线鼻子,但是必须标识零线,火线及接地线及来线位置.●信号电缆一般为多芯软线,必须压线鼻子或者涮锡,同时标识位号及来线位置.在系统侧电缆留有一定余量,屏蔽层在系统侧单侧接地.●无论供电电缆还是信号电缆,在接线前必须进行校线.●现场一次表入水口及出水口双侧接地.接地线采用绿,黄双色线,确保接地牢靠,同时接地极为等电位.2.详细接线说明：　　电磁流量计接线一般有以下几种信号：供电接线,4～20mA信号输出,上限报警输出,下限报警输出,通讯信号等●电磁流量计一般采用220V交流供电或者24V直流供电.本项目污水流量计采用220V交流供电.●该电磁流量计为四线制,自控系统卡件接收4～20mA信号按照四线制方式连接.●上,下限报警输出均为二次表内集电极开路输出,为无源输出,自控系统DI卡输出24V.实际设计时报警信号不接入自控系统,在自控系统内对瞬时流量设置高,低限报警值.●通讯信号一般采用485通讯.采用两线制带屏蔽通讯专用电缆.●如果采用脉冲信号,则需要自控系统提供脉冲卡件.本项目从成本角度考虑采用4～20mA信号.德国VSEEF0.4流量计生产  涡街流量计也称之为旋涡流量计或卡门涡街流量计。可以适用于管道内多种流体(气体液体、蒸气)的流量测量。其特点是压力损失小，量程范围大,精度高,在测量工况体积流量时可以对流体的压力和温度参数自动进行修订。该流量计可以将测量结果进行模拟标准信号或数字脉冲信号的输出,容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。   在流体中设置非流线型漩涡发声体时,在涡街流量变送器中的三角柱形的旋涡发生体后会上下交替产生正比于流速的两列旋涡，这种旋涡称为卡门旋涡(见图1)。旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,用下式表示: 式中ƒ--旋涡的释放频率 ,单位为Hz; Ʋ--流过旋涡发生体的流体平均速度,单位为m/s; d一旋涡发生体特征宽度,单位为m; St一斯特劳哈尔数(Strouhal number) ,无量纲，它的数值范围为0.14 ~ 0.27 St是雷诺数的函数,   通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度Ʋ,再由公式   求出流体流过涡街流量计的流量q。(式中A为流体流过旋涡发生体的截面积。)如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。电磁流量计应用中主要存在以下几点不足:(1)电磁流量计井下精确定位问题。由于仪器本身没有深度定位装置,仅器下入深度的计量是靠绞车上的深.度计数器来完成。深度计数器计量结果的精度不但与计数器本身有关,而且还与工作环境有关。如果深度误差太大，测量结果就失去意义。因此,深度校正是现场测试的一个关键问题。(2)管径变化对测量结果的影响。通常应用的电磁流量计是中心流速式的，仅器的标定是在特制的管道中完成的，如果测量环境与标定环境不同,就会出现测量误差。以内流式仪器为例，若它在内径为φ62mm光油管中标定，在内径为φ59mm的涂料油管中测量时就会引入最大15.28%的误差。这是系统误差，因此在仪器测量过程中要搞清楚被测管道的内径，解释资料时要扣除因管径变化引起的测量误差。大量实际测量数据表明，由管径变化引起的误差都在10%以内。(3)电磁流量计的标定问题。仪器是用清水标定的,若注，入介质改为污水或其它非清水介质时会对测量结果产生什么样的影响，也是应用中要考虑的一个问题。在实际应用中,常常需要在现场对仪器进行标定,且要保证标定结果的准确性。(4)不能连续测量。电磁流量计如果能连续测量管柱内的流动剖面,就能直观地反映出整个井筒内的吸水情况,这样有利于测井资料的解释。由于结构设计上的缺陷，电磁流量计目前还不能完全实现连续测量。
